乘用车多辐条轻量化铝合金轮毂结构

　　该轮辋总成面向乘用车辆底盘行走系统开发，核心承担轮胎承载、轮心定位、制动力矩传递与行驶散热功能，可适配家用轿车、城市SUV及改装车型的轮端装配需求。轮毂作为连接车轴与轮胎的关键安全部件，工作过程中需持续承受整车垂向载荷、转弯侧向力、起步制动扭矩以及路面冲击交变载荷，其结构强度、形位精度与动平衡表现直接决定车辆行驶的稳定性、轮胎使用寿命与驾乘安全。

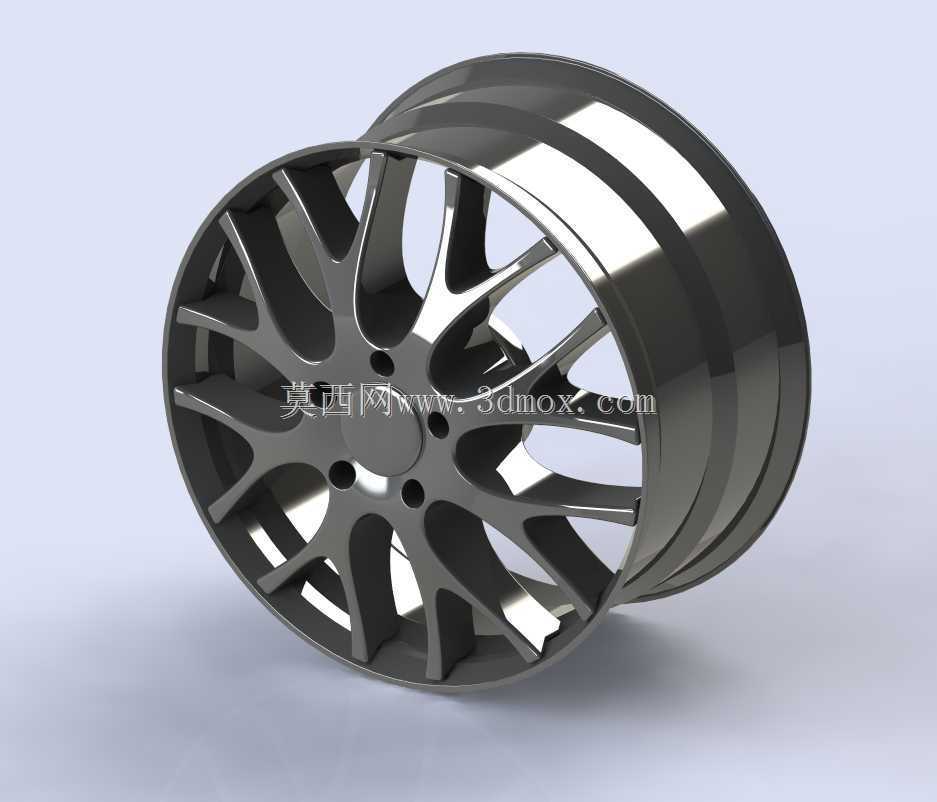

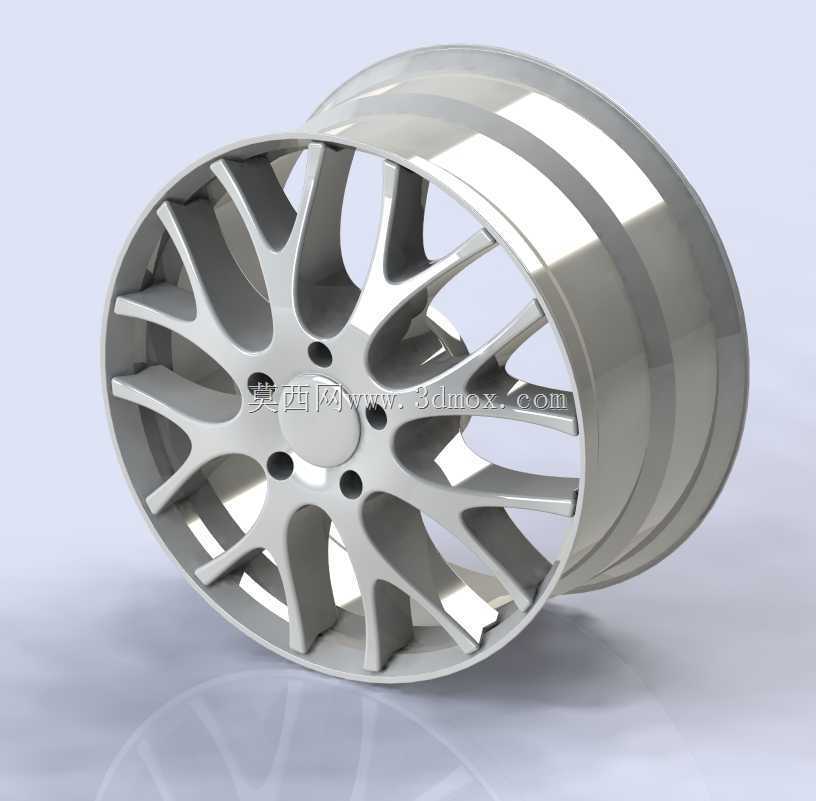

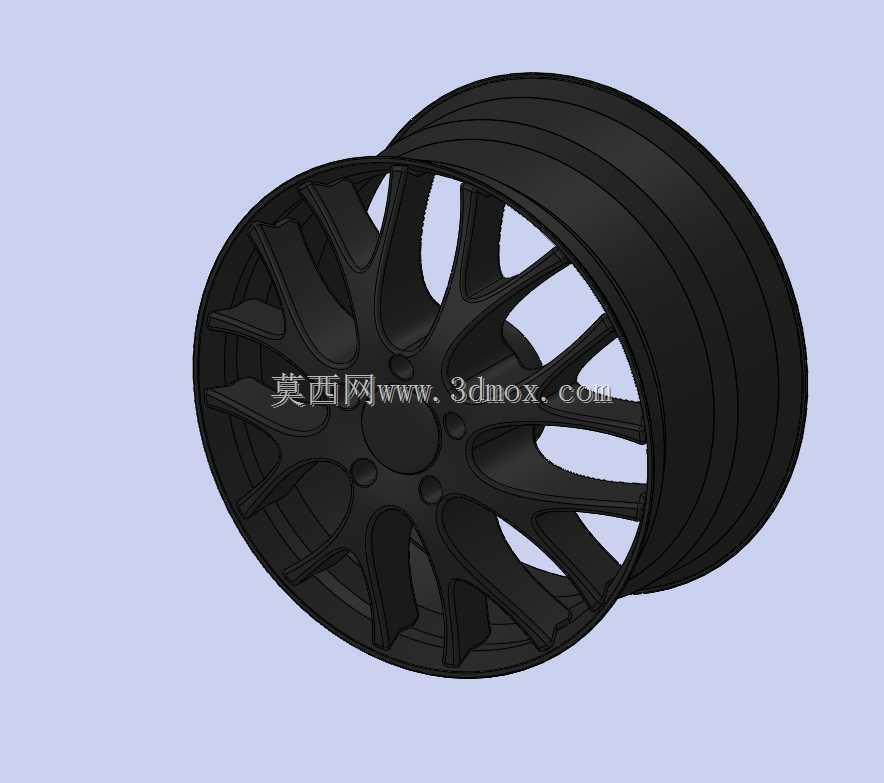

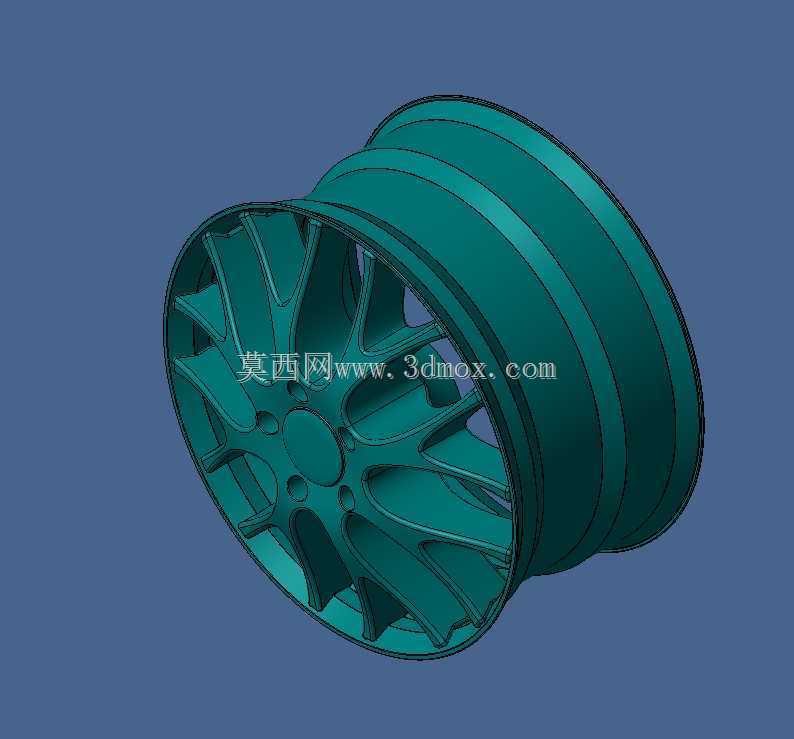

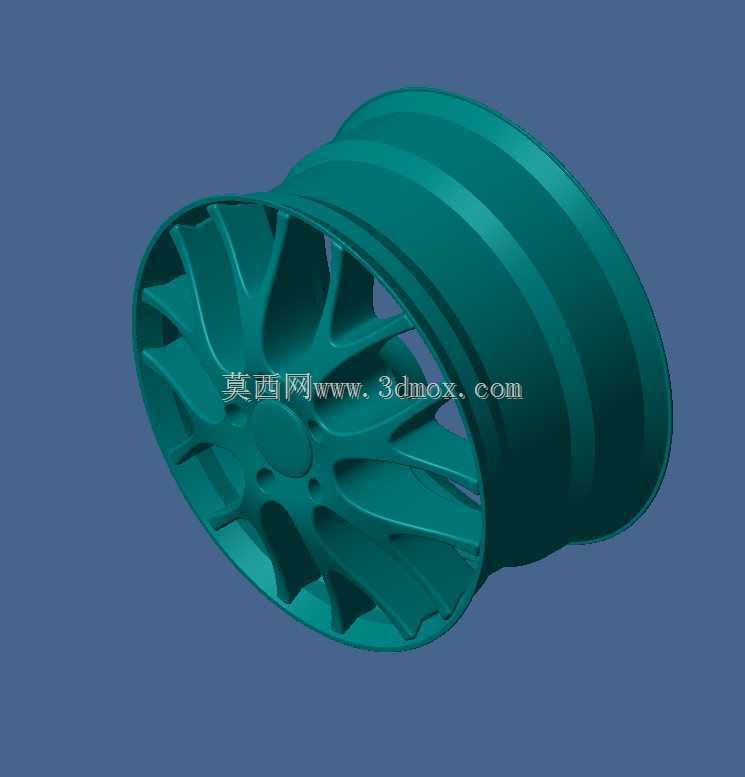

　　设计阶段优先围绕实用化装配与工况承载展开，整体采用一体式铸铝成型架构，轮辐采用多组分叉式镂空布局，辐条从中心安装盘向外呈放射状延伸，每根主辐条末端拆分出双支脚衔接轮辋内侧，既通过连续的金属传力路径保证轮心到轮缘的载荷均匀传递，又通过镂空区域大幅削减非必要实体材料，降低轮端旋转质量。旋转惯量的减小能够有效降低悬架非簧载质量，提升车轮颠簸时的跟随性能，同时改善加速、制动的响应速度；镂空空腔同时形成贯通的气流通道，车辆行驶时气流可穿过辐条间隙直接冲刷刹车盘与刹车片表面，带走制动摩擦产生的高温，避免制动系统热衰减，提升连续制动工况下的安全冗余。

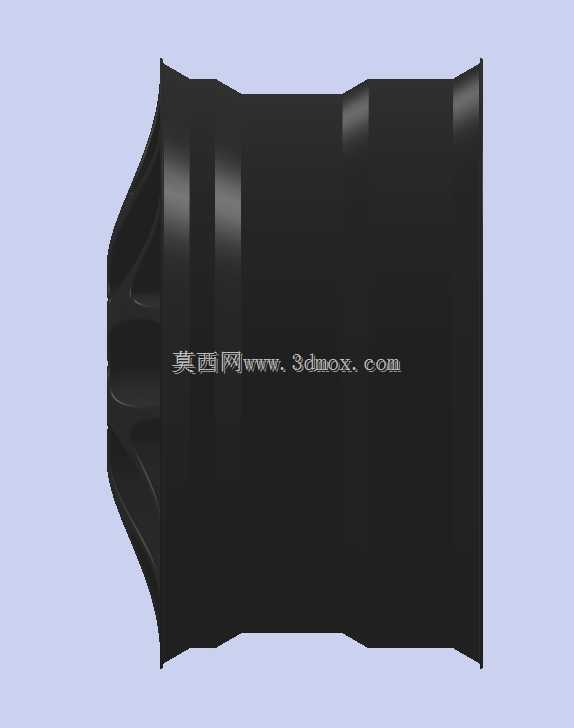

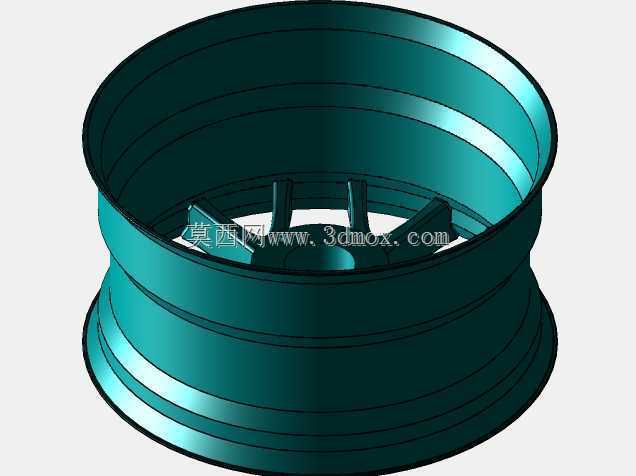

　　轮辋部分采用深槽式等宽轮廓设计，内侧预留标准轮胎胎圈配合台阶，胎圈座位置加工出符合装配要求的凸峰结构，轮胎充气后胎圈可紧密卡合在配合面上，高速旋转时不会出现滑脱、漏气问题。轮辋边缘设置凸起的轮缘保护结构，侧向停靠路缘石时，突出的轮缘会先于轮胎侧壁接触障碍物，避免胎壁被挤压割伤，日常城市通勤靠边停车的场景下可大幅降低轮胎鼓包、破损概率。

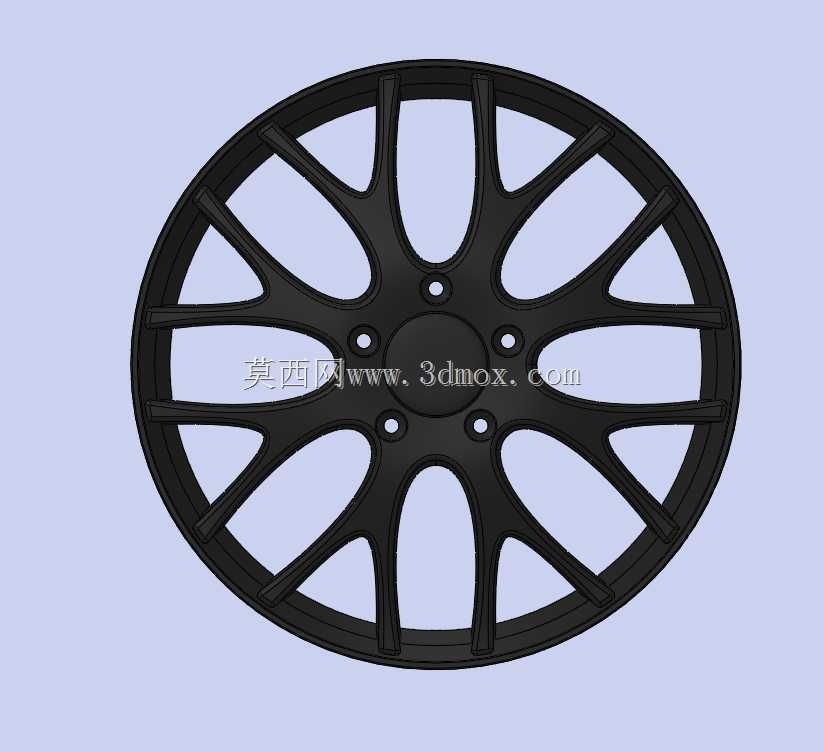

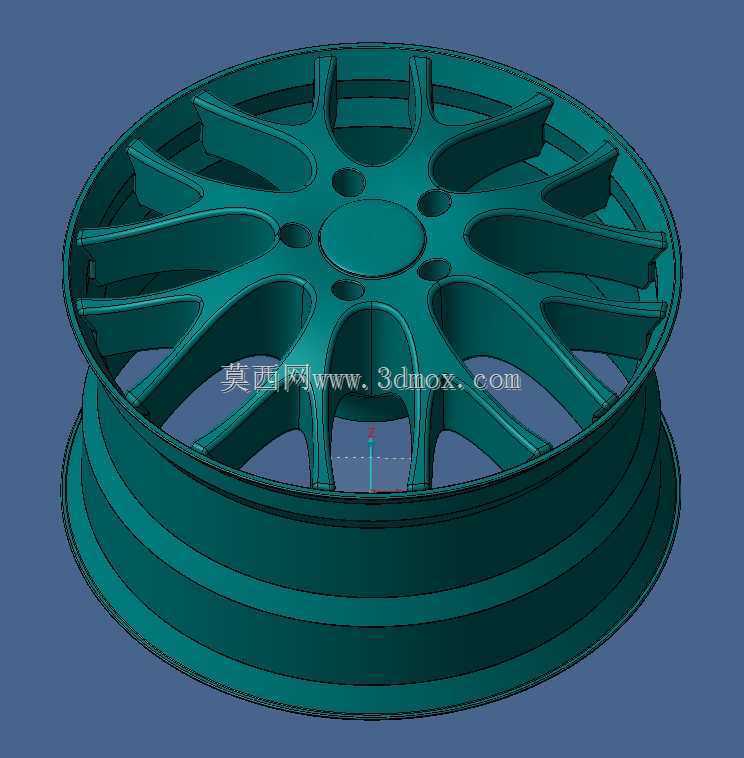

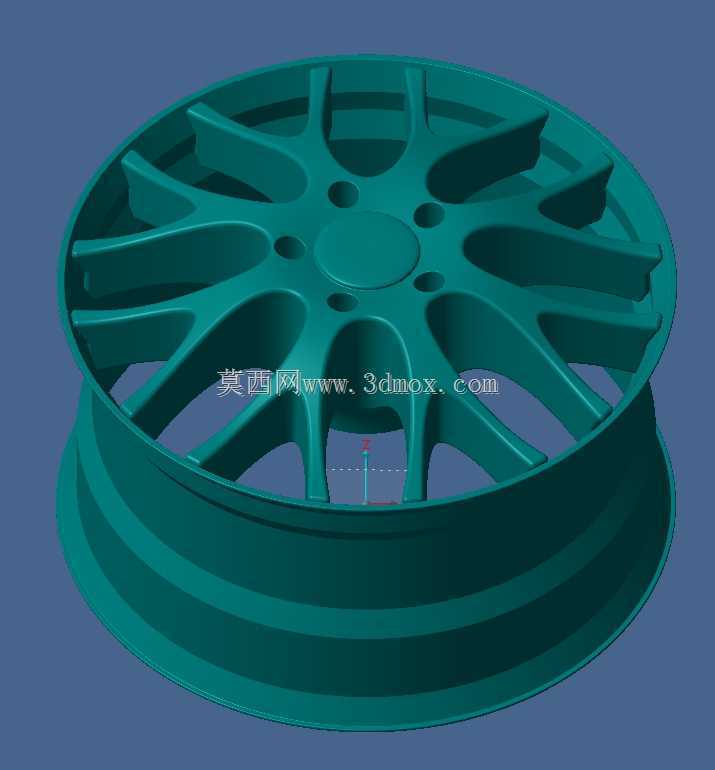

　　中心安装区域设计为平整的加厚轮毂盘，中心开设定位中心孔，装配时中心孔与车轴轴头采用间隙配合，承担轮辋的径向定位作用，保证轮毂旋转中心与车轴轴线完全重合，从根源上降低高速行驶的跳动量。中心孔周围沿圆周均匀分布五个螺栓安装孔，孔位节圆直径按照主流乘用车五孔轴头标准设定，安装面加工出平整的贴合端面，车轮螺栓紧固后，轮毂端面与刹车盘法兰面完全贴合，摩擦力均匀分布，可稳定传递驱动与制动扭矩，避免长期使用后螺栓松动。安装盘与辐条衔接位置做了大圆角过渡处理，消除直角应力集中点，车辆经过坑洼路面受到冲击载荷时，应力可沿圆角平滑扩散，不会在转角位置出现应力过载开裂。

　　外形尺寸边界方面，轮辋直径、宽度按照常规17-19寸家用改装轮毂的通用比例设定，偏距参数经过匹配校核，安装后轮辐外侧与翼子板内衬保持足够安全间隙，满打方向盘、悬架极限压缩工况下不会发生运动干涉；螺栓孔沉台位置预留螺栓头容纳空间，紧固后螺栓端面不超出轮毂安装面，不会与刹车卡钳发生剐蹭。辐条内侧预留了卡钳避让空腔，即便搭载大尺寸多活塞刹车卡钳，也能保证卡钳与辐条内壁之间存在均匀间隙，转向、颠簸过程中无碰撞风险。

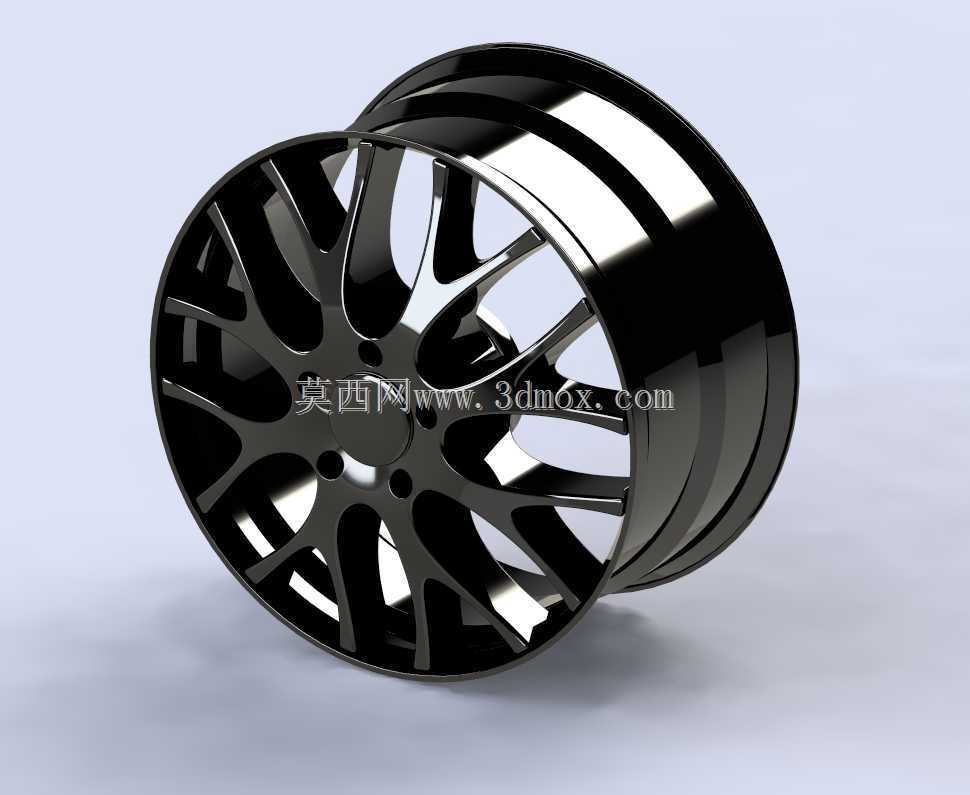

　　建模过程中完整还原了轮毂的拔模斜度、壁厚渐变特征，轮辋筒体壁厚从轮缘到胎圈座按照受力梯度变化，高承载区域加厚、低受力区域减薄，在满足冲击、弯曲疲劳试验强度要求的前提下控制整体重量。表面高光黑的造型特征也同步还原，辐条正面预留抛光亮面加工余量，可直接对接后续数控精加工、表面喷涂工艺，结构数据可用于强度仿真校核、改装适配验证以及加工工艺参考。
