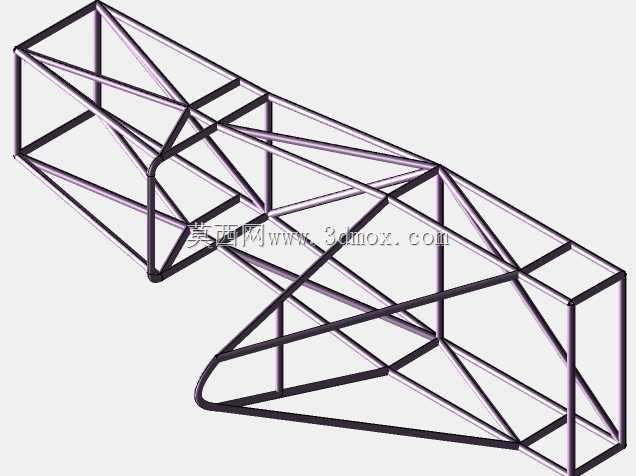

开放式驾驶舱钢管桁架赛车底盘结构

　　这套钢管桁架式车架主要面向小型方程式赛车、学生方程式赛事改装以及轻量化赛道车辆开发场景，核心作用是作为整车所有系统的安装基体，承担动力总成、悬架、转向、制动、座椅、安全防护结构的全部安装载荷，同时在碰撞、过弯侧倾、急加速急制动工况下传递并分散受力，是开放式驾驶舱赛车最核心的承载部件。

　　从结构设计思路来看，整车采用空间管桁架布局，没有使用传统乘用车的冲压焊接承载式车身，全部主受力路径由不同规格的圆形钢管拼接焊接而成。前舱区域预留出了前悬架安装点、转向机固定位以及前防撞缓冲结构的延伸空间，桁架杆件按照受力走向布置：纵向主梁沿整车前后方向贯通，承担加速、制动时的纵向冲击；多组交叉斜撑在水平面与垂直面内形成三角形稳定结构，避免车架在高速过弯时出现扭转变形；驾驶舱区域按照开放式单座布局留出乘员乘坐空间，两侧的侧边防撞杆、底部横向横梁以及座舱后方的防滚支撑结构连为一体，既满足驾驶员进出的操作空间，也能在侧翻、侧向碰撞时形成完整的生存舱边界。后段桁架直接延伸至动力总成安装区域，预留了发动机、减速器、后悬架摇臂的安装支座位置，杆件走向刻意避让传动半轴、排气系统以及散热组件的布置空间，不会出现后续装配时的运动干涉。

　　实际工程应用中，这类桁架底盘相比钣金冲压车架，不需要开发大型冲压模具，单件小批量生产时只需通过切管、弯管、工装定位后焊接即可完成制造，非常适合赛事车队、定制改装车间的小批量制作需求。设计过程中可以根据不同赛道的载荷特性调整钢管的壁厚与管径：主纵梁、防滚环这类承受峰值载荷的部位选用更大管径、更高壁厚的合金钢管，次要支撑、装饰性连接部位则可以选用薄壁管材控制整体重量，在扭转刚度、弯曲强度与整车整备质量之间取得平衡。

　　从安装边界与外形尺寸逻辑来看，车架整体呈前窄后宽的长条形桁架轮廓，前端宽度收窄以适配前轮转向时的跳动间隙，避免前轮打满方向后与车架杆件发生剐蹭；驾驶舱段宽度按照座椅、驾驶员身体轮廓以及安全带安装点的布置需求设定，底部横梁的高度预留出座椅滑轨、地板以及应急逃生通道的安装空间；后段宽度根据后轮轮距、差速器外形以及后悬架摇臂的安装跨度展开，所有悬架硬点的位置都在桁架节点处对应设置焊接支座，让悬架传递过来的冲击力直接作用在管节点上，避免杆件中段受集中载荷出现局部变形。

　　建模过程中所有钢管的相贯线切口都按照实际焊接工艺做了贴合处理，每一处杆件对接位置都保留了足够的焊接坡口余量，交叉斜撑的布置完全遵循三角形不可变形的力学原理，没有出现多余的非受力杆件。车架前端预留的安装接口可以直接固定前防撞块、散热器支架与前翼安装座，座舱后方的桁架节点可以安装防滚架延伸段、进气系统与 rear wing 支撑结构，底部的多个横向横梁既可以作为车身底板的固定基础，也能加装电池、电控单元的安装支架。在整车总装阶段，这套底盘可以先在焊接工装上完成整体拼焊，校验完所有硬点的形位公差后，再依次装配悬架总成、动力系统、覆盖件与安全组件，各系统的维护拆卸空间都在桁架布局阶段提前预留，日常检修时不需要切割车架即可完成发动机、悬架部件的拆装作业，完全满足赛道车辆高频维护、快速调校的使用需求。
