泵用清洗机内部组件结构三维设计

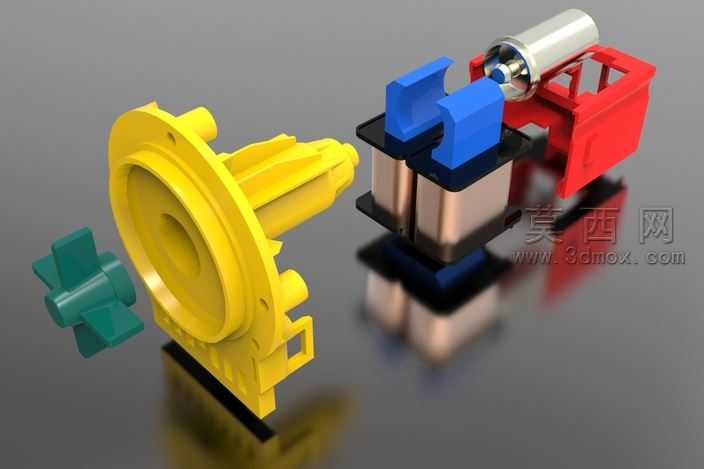

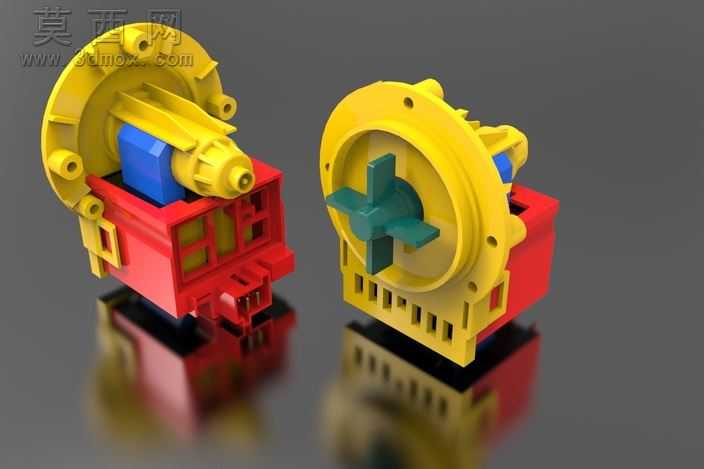

本作品为泵用清洗机的核心组件三维建模设计，整体采用模块化装配思路完成结构搭建，建模阶段通过参数化特征绘制完成各零件的精准造型，对泵体连接法兰、壳体卡扣、传动接口等关键配合部位做了公差适配设计，保证各组件装配后无干涉错位问题。模型将整体结构拆分为上下两个展示视角，分别呈现组件的正反装配状态，黄色端盖部分做了均匀分布的安装孔位设计，孔位间距与孔径参数完全匹配泵体的安装标准，端盖内侧预留了传动件的容纳空腔，可适配对应规格的动力输出轴。红色壳体部分为清洗机的主体承载结构，壳体表面设计有格栅状散热槽，可在设备运行时快速导出内部热量，同时壳体侧边设置有快拆卡扣结构，无需额外工具即可完成端盖与壳体的拆装维护，壳体内部预留了功能模块的安装位，可容纳清洗泵的动力单元与流体管路。渲染阶段采用哑光工程塑料材质模拟壳体与端盖的实际质感，对内部的蓝色功能模块做了半透明材质处理，可直观呈现内部模块的安装位置，绿色十字传动件采用金属质感材质，突出传动部件的结构强度属性，场景添加了柔和的反射地面效果，清晰展现组件的底部轮廓与整体造型比例。设计过程中充分考虑了清洗机的实际使用场景，在结构强度满足要求的前提下对壳体做了轻量化处理，去除了非受力部位的多余材料，既降低了整体重量也减少了生产用料成本，各零件的分型面设计符合注塑加工的工艺要求，无倒扣、薄壁厚差过大等不利于量产的结构问题，整体模型可直接用于产品结构验证、装配工艺演示以及生产加工参考。
