旋片式旋转泵壳体结构三维建模作品

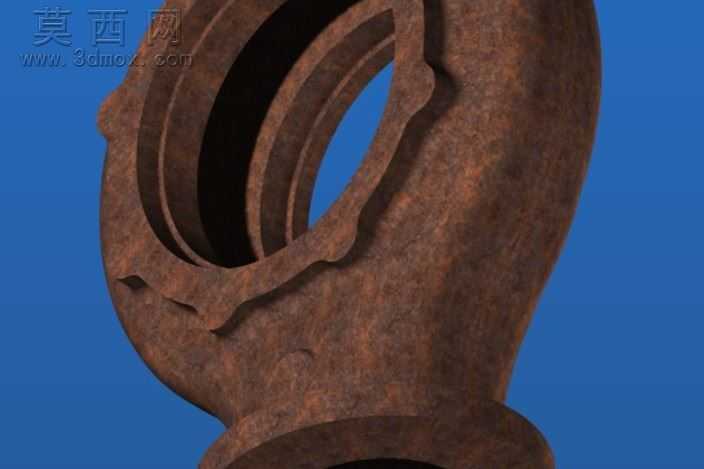

本作品针对旋片式旋转泵的核心壳体部件开展三维建模设计，建模过程依托参数化设计逻辑完成，首先梳理旋转泵壳体的功能定位：作为容纳旋片转子、构建密闭泵腔、衔接进出流道的核心承载结构，其造型直接决定泵的容积效率与运行稳定性。建模阶段先绘制泵体的中轴基准面，依次定位进水流道、出水流道的中心轴线，确定蜗壳型流道的渐变截面参数，针对壳体与端盖配合的密封止口、轴承安装位、旋片运动避让腔等关键结构，采用拉伸、旋转、扫掠等基础特征完成主体轮廓搭建，再通过布尔运算切除流道空腔，对壳体外壁的加强筋结构、安装凸台、连接螺栓孔位进行细节细化，保证各配合面的尺寸公差符合机械装配要求。材质渲染阶段针对铸钢泵壳的使用场景，为模型赋予锈蚀质感的铸铁材质，调整材质的粗糙度、凹凸纹理参数，还原铸造成型后泵壳表面的粗糙肌理与长期使用形成的氧化锈蚀效果，搭配纯色背景突出泵体的流道曲线与结构轮廓，通过光影调整展现壳体壁厚的渐变过渡、进出水口的法兰衔接结构细节。设计过程中重点考量旋片泵的工作特性：泵腔内壁的圆柱度直接影响旋片的滑动密封效果，建模时严格保证腔体内壁的同轴度参数，流道过渡位置采用圆角顺滑处理，避免流体输送过程中出现涡流滞止区，壳体外壁的加强筋沿流道受力方向布置，兼顾结构强度与铸件成型的工艺性，避免壁厚突变导致的铸造缺陷。整体模型完整还原了旋片式旋转泵壳体的全部结构特征，各特征参数可直接编辑调整，能够为后续的泵体性能仿真、工程图纸输出、装配干涉检查提供精准的三维模型基础，也可作为同类容积式泵结构设计的参考案例，帮助设计者快速理解旋转泵壳体的结构逻辑与设计要点。
