真空磨料输送喷砂泵结构设计

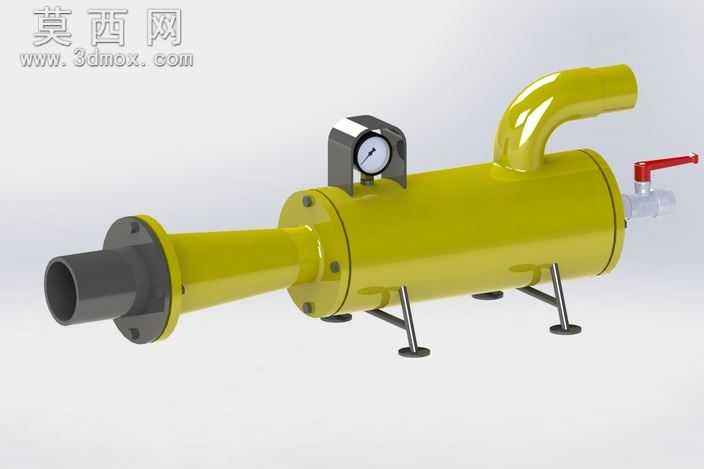

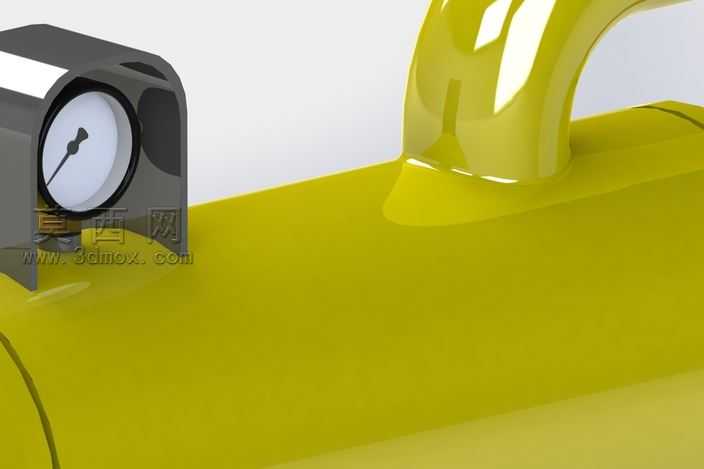

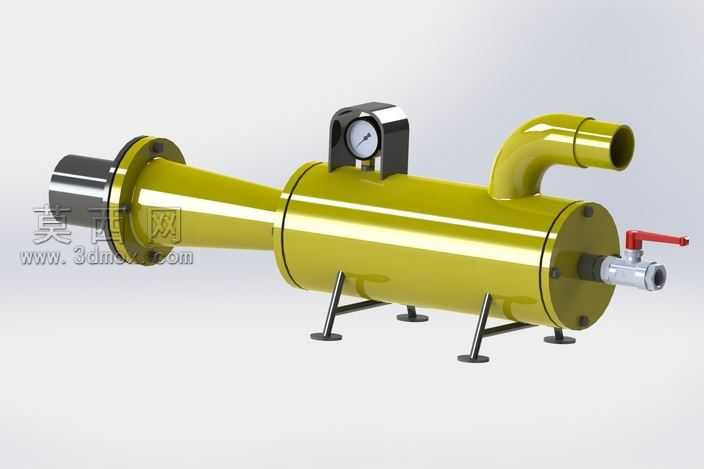

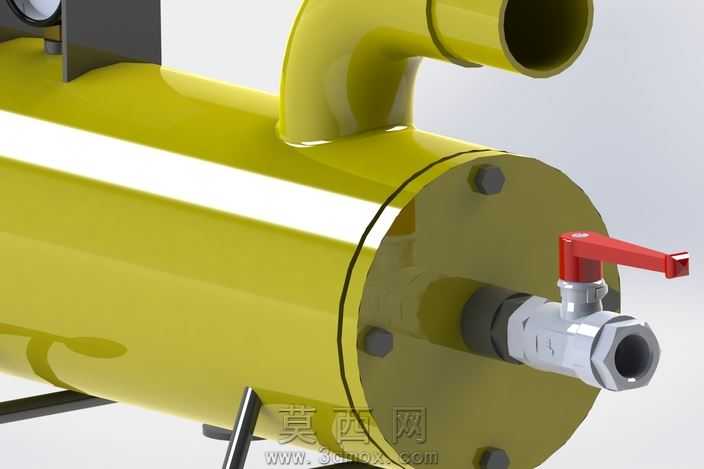

该三维模型为真空式磨料输送喷砂泵，整体采用卧式筒体布局设计，建模阶段优先还原设备的功能结构逻辑，以主流三维机械设计软件完成全参数化建模，所有零部件尺寸匹配通用工业设备的装配公差标准，各部件间的装配关系清晰可追溯。模型主体筒体采用亮黄色工程漆面材质，渲染阶段调整了漆面的反光度与粗糙度参数，还原工业设备漆面的哑光质感同时保留边缘的高光反射效果，进出料接口采用深灰色金属材质，模拟铸铁部件的磨砂金属纹理，顶部压力表的表盘、指针分别采用玻璃、金属材质分层渲染，侧边球阀的红色手柄做了高饱和度塑料材质处理，支撑脚的金属支腿与底部橡胶脚垫分别赋予对应材质，整体渲染光影柔和，各部件材质区分度高，能够直观呈现设备的外观质感。结构设计上，设备左端为大口径磨料进料接口，采用法兰连接结构，便于和上游供料管路对接，筒体顶部设置弯管式出料接口，侧边安装带红色手柄的球阀用于压力调控与管路通断，筒体上方集成压力表用于实时监测内部真空度，底部设置四个带吸盘式脚垫的金属支腿，保障设备放置的稳定性，整体结构紧凑，功能部件布局合理，符合磨料负压输送的工作原理。设计思路围绕真空吸附磨料的工作逻辑展开，在保证筒体承压结构强度的前提下，优化了进出料口的角度位置，减少磨料输送过程中的管路阻力，压力表与控制阀的位置设置在便于操作人员观察操作的区域，支撑结构的高度预留了管路安装的操作空间，整体设计兼顾了设备的功能性与操作实用性，模型可用于表面处理设备的结构展示、教学演示以及相关设备的设计参考。
