马辛德拉博莱罗盘式制动鼓结构

　　该制动鼓结构面向乘用车辆盘式制动系统的摩擦传动与安装匹配场景，核心作用是随车轮同步旋转，与制动卡钳内的摩擦片配合，通过夹紧摩擦力将车辆行驶动能转化为热能，实现行车减速、驻车制动的核心功能，是整车制动安全系统的关键旋转执行部件。

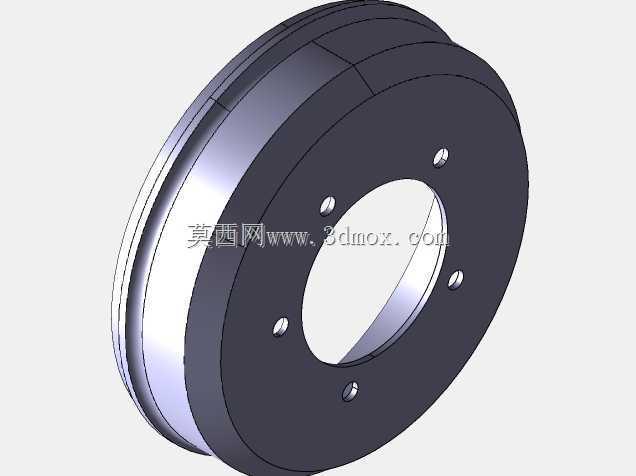

　　从实际装车边界来看，该零件为同轴回转类盘毂复合结构，整体轴向厚度紧凑，径向轮廓完全适配对应车型的轮辋内部安装空间，外圆最大直径需避让轮辋内壁、转向节周边悬架杆件的运动包络，避免转向跳动、制动热膨胀过程中发生运动干涉。中心设置大直径通孔，用于穿过轮毂半轴、匹配轮毂轴承的定位轴颈，通孔周边的环形端面为精加工定位面，与轮毂轴头的贴合面平面度、端面跳动公差需严格控制，保证制动鼓旋转时的同轴度，降低制动抖动、方向盘震抖的故障概率。

　　端面上沿圆周均布布置6个安装通孔，孔位分度圆直径、孔径完全匹配轮毂轴头的固定螺栓规格，装配时螺栓穿过通孔后以规定扭矩锁紧，将制动鼓与轮毂、车轮刚性连为一体，保证制动扭矩可靠传递。零件外侧设置多层环形凸缘与凹槽结构，外层较厚的环形区域为摩擦工作区，两侧平行的环形端面是摩擦片的直接接触工作面，该区域的厚度预留了充足的磨损余量，长期使用摩擦损耗后仍可维持结构强度，避免盘面开裂；环形凹槽一方面用于避让卡钳的安装支架、排散制动过程中产生的摩擦粉尘，另一方面可增大零件散热面积，加快制动热量向周边空气传导，降低连续制动后的热衰减幅度。

　　设计过程中优先保证摩擦工作面的平面度、两侧面的平行度要求，建模时对安装孔、定位端面、摩擦面的关联尺寸做全参数关联，调整轮毂安装孔位参数时可同步更新所有配合特征，大幅提升同平台车型制动部件的改型效率。结构上在摩擦区与中心安装毂之间设置过渡圆弧，避免应力集中，承受制动扭矩、路面冲击载荷时不会在截面突变位置出现断裂风险；整体材质选用灰铸铁材质，兼顾摩擦系数稳定性、耐磨性与减震降噪性能，铸造后经时效处理消除内应力，再对摩擦面、安装定位面进行精加工，保证形位公差符合装车要求。

　　该结构可直接用于整车制动系统的装配校核、卡钳匹配设计、运动干涉检查，也可作为制动部件教学、结构拆解演示的数字化载体，帮助设计人员快速理解盘式制动旋转部件的安装逻辑与受力特点。
