十九齿双排链轮传动构件

　　双排链轮在链传动系统里承担把旋转运动和扭矩传递给两条并列链条的任务，常见于输送线、农业机械、包装设备、小型动力传输装置以及需要较高承载能力但布置空间受限的机构中。与单排链轮相比，双排结构能够同时啮合两排滚子链，载荷由两侧齿面分担，在相同节距和相近外径条件下可获得更稳定的传动能力，也能降低单排链条因偏载、磨损或瞬时冲击带来的失效风险。该构件的核心几何关系围绕十九个齿和十三厘米节圆直径展开，齿形沿圆周均布，齿顶、齿根和齿侧过渡需要保证链条滚子顺利进入和退出啮合。建模时不能只把齿形按普通齿轮处理，链轮齿廓更强调与滚子链的接触位置、啮合间隙和排距匹配，齿槽底部应留出滚子容纳空间，齿侧则需引导链条在高速或轻微不对中情况下平稳落座。

　　从实际装配角度看，链轮中央设置贯通轮毂孔，用于与传动轴配合；孔壁和外圆之间保留足够的轮毂壁厚，使键连接或紧定连接产生的扭矩能够传递到齿圈。轮毂端面高出齿圈侧面，可在轴向上形成定位边界，安装时靠轴肩或挡圈限制链轮位置，避免工作过程中沿轴向窜动。双排齿圈之间的间距对应链条排距，两侧齿片需要保持同轴和相位一致，若两排齿槽周向错位，链条运行时会出现松紧不一致、滚子撞击齿槽和附加侧向力等问题。因此结构设计中应重点控制齿圈外圆、轮毂内孔和两侧链轮平面的同轴关系，端面跳动也会直接影响链条与齿面的接触状态。

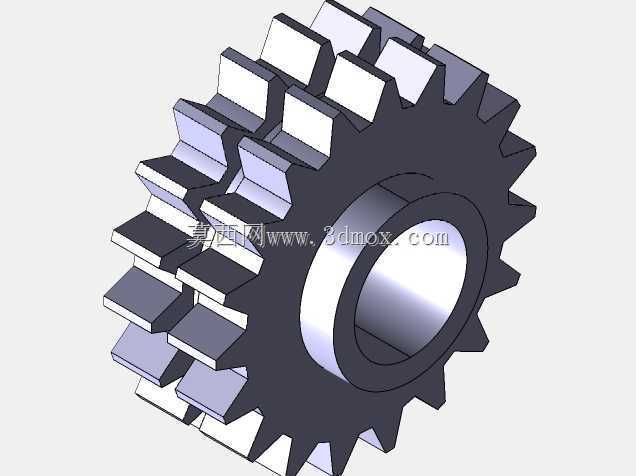

　　外形上，该链轮采用整体式盘状结构，外缘为啮合齿，中部通过较厚的环形腹板连接轮毂。齿部沿轴向具有双排并列特征，齿顶轮廓呈分段多边形趋势，这是链轮区别于光滑渐开线齿轮的直观表现。腹板区域承担轮毂到齿圈的力流传递，厚度过小会在频繁启停和冲击载荷下产生变形，厚度过大则增加转动惯量和材料占用。对于十三厘米节圆直径这一规格，链轮外径略大于节圆，实际包络尺寸还要计入齿顶高度；轴向宽度则由双排链条宽度、齿片厚度和轮毂长度共同决定。布置设备时，传动轴中心高、链条包角、张紧轮位置以及周边护罩间隙都应按这些边界校核。

　　在传动用途上，链轮适合两轴中心距较大、不希望齿轮直接啮合的场合。链条绕入链轮时，滚子依次落入齿槽，靠齿槽侧面推动滚子完成运动传递。双排布置可以服务于两根并列链条同步牵引，也可以在一根双排链条上传递更大功率。输送设备中，这类链轮常安装在驱动轴或从动轴端部，带动工装板、物料托盘或附件链节运行；在移动式小型机械中，则可用于动力输出轴和工作机构之间的一级传动。选型和建模时需要把齿数、节圆、排距、孔径、键槽、轮毂长度和齿面硬度要求一起考虑，因为链条规格一旦确定，齿距和齿槽形状就不能随意更改。

　　结构细节上，齿根圆与滚子接触区域应避免尖锐边，加工后通常需要去毛刺，齿侧入口可保留轻微引导形态，以减少链条啮合噪声。轮毂孔若采用键连接，键槽位置应相对齿槽合理布置，避免削弱最窄截面；若采用胀套或销接，则孔径公差和端面垂直度更关键。链轮两侧平面应保持平行，这样在轴上定位后，两排链条才能沿各自平面运行。维护层面，链传动需要预留张紧调节距离，链轮中心与从动轮中心应尽量平行，齿宽中线要与链条中线重合；即使双排结构对轻微偏差有一定适应能力，也不应把安装误差当作设计余量。

　　三维建模过程中，可先按节圆和齿数建立均布基准，再完成单个齿槽轮廓并阵列，随后生成双排齿片、腹板和中央轮毂。模型应能反映齿顶、齿根、轮毂孔和端面之间的真实关系，便于后续进行干涉检查、装配模拟和工程图输出。对于结构设计人员，该类零件的重点不在复杂曲面，而在链传动标准参数、轴向排距、轴孔配合和载荷路径的准确表达；对于设备选型人员，则需要结合转速、扭矩、链条规格、中心距和张紧方式判断该链轮是否满足整机布置。
