双辐条转向操控盘结构造型

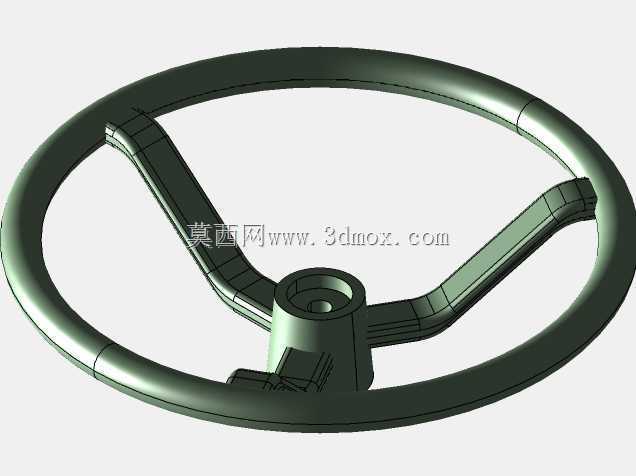

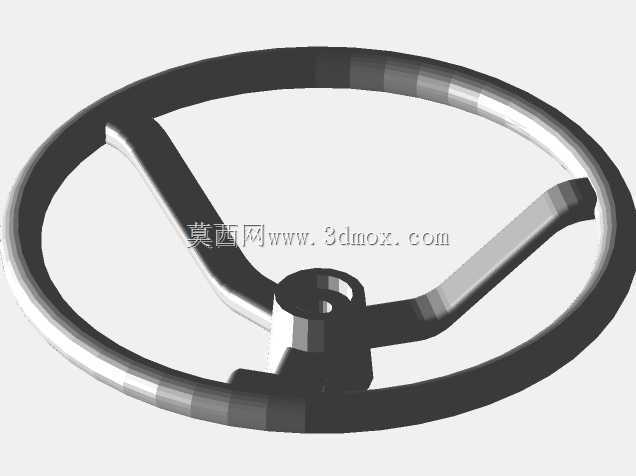

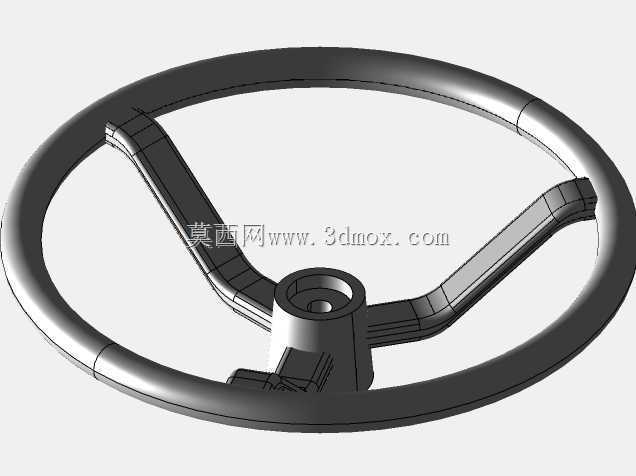

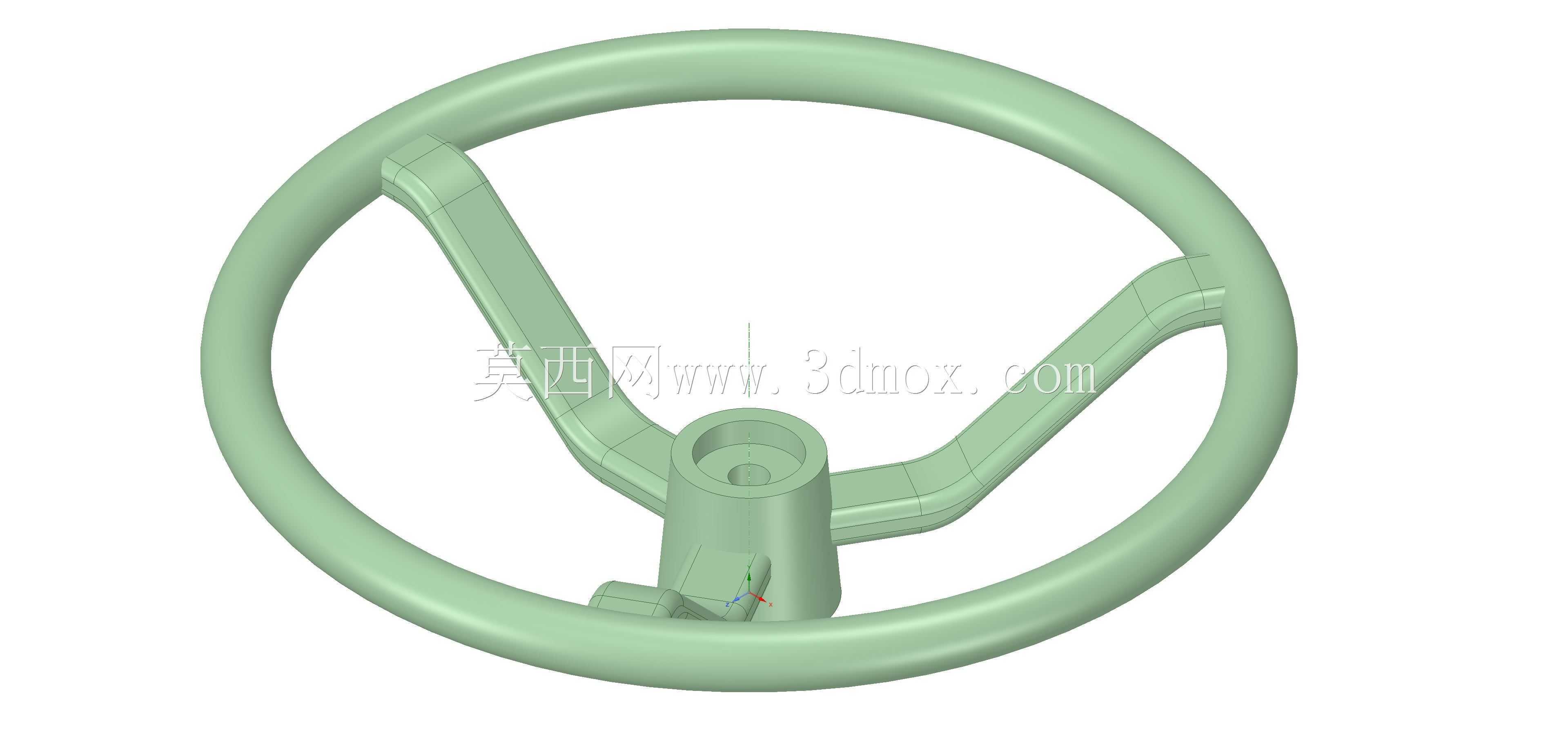

　　该转向操控盘属于乘用车辆转向执行链路里的人机交互终端，整体采用环形轮缘搭配双斜向辐条的经典布局，中心设置带安装孔位的柱状基座，用于和转向轴输出端完成同轴对接，把驾驶员施加的周向扭转力矩直接传递给转向柱，再经由转向机放大后带动车轮偏转，实现车辆行驶方向的实时调整。

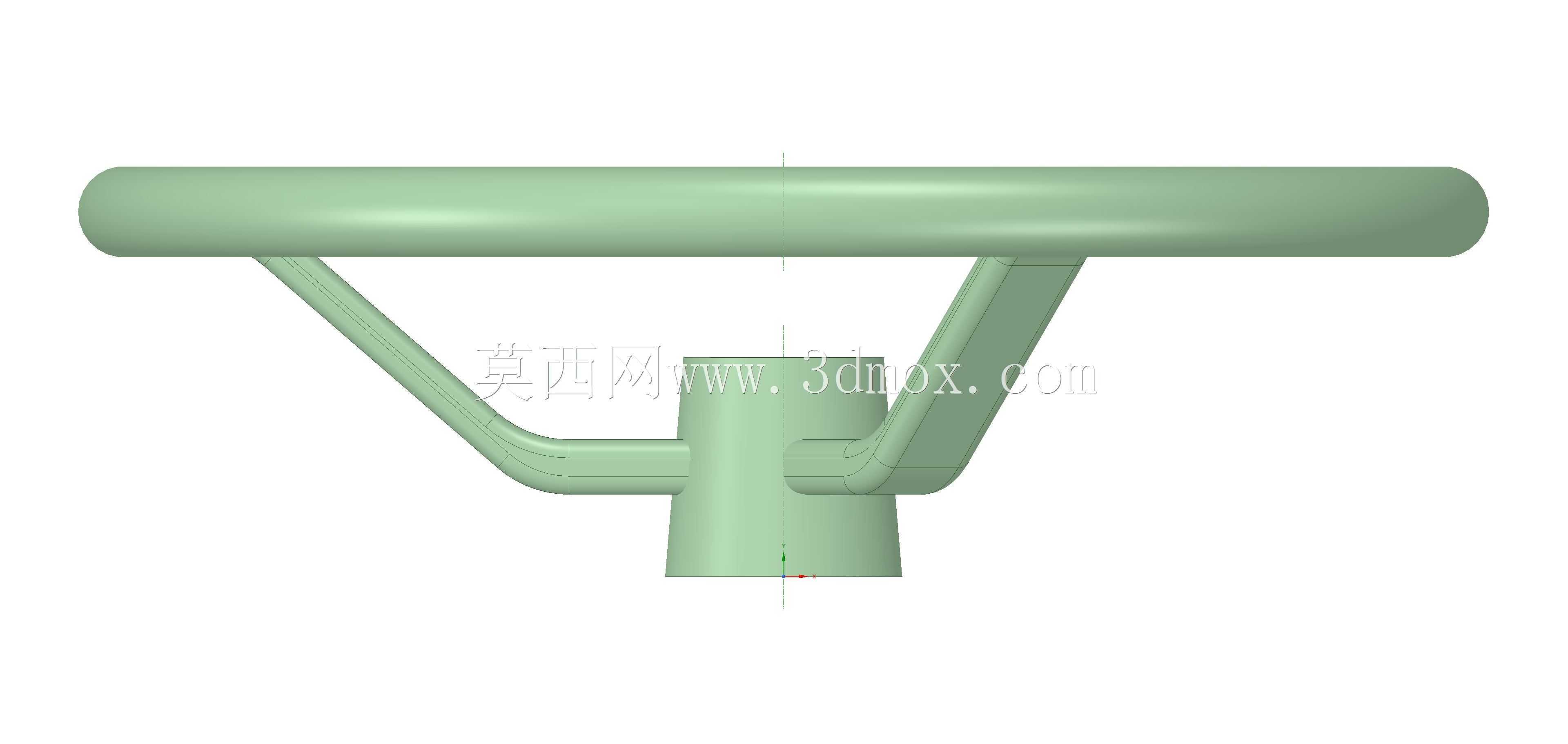

　　从实际装车场景来看，这类转向盘广泛适配小型乘用车辆、场地作业代步车、低速工程巡检车等需要人工操控转向的设备，轮缘采用符合人体工学的闭合圆环形态，握持区域全程无突兀棱角，驾驶员在长时间握持转向、连续修正行驶轨迹时，手掌可以沿轮缘顺滑挪动，在大角度转向、倒车揉库等工况下，双手交替交接轮缘的动作不会出现卡滞。两根辐条从中心基座向轮缘左右两侧斜向延伸，没有采用三辐条的下部支撑结构，给驾驶员腿部留出了更充裕的活动空间，在车辆颠簸、驾驶员腿部随车身晃动时，不会和辐条发生磕碰。

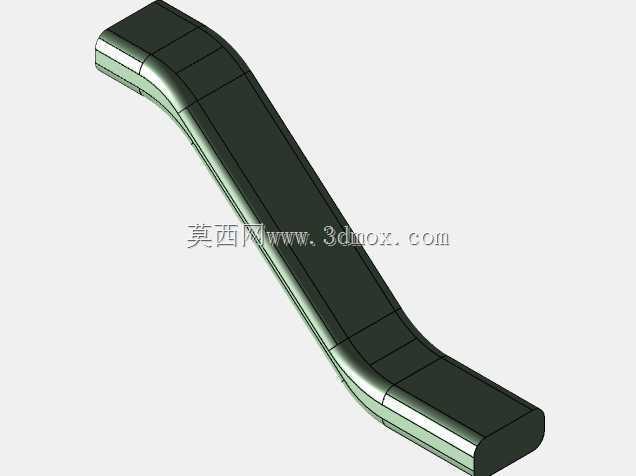

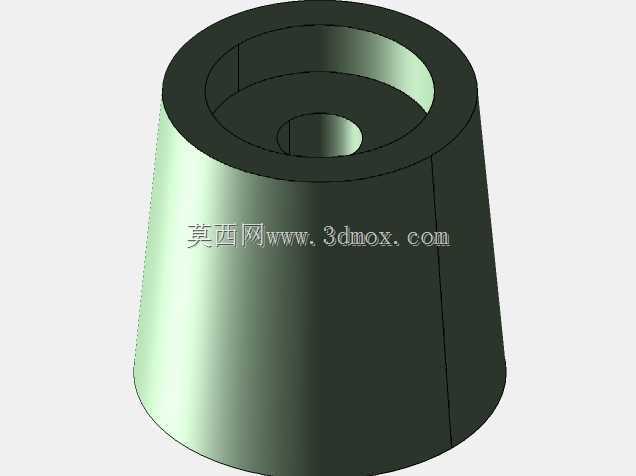

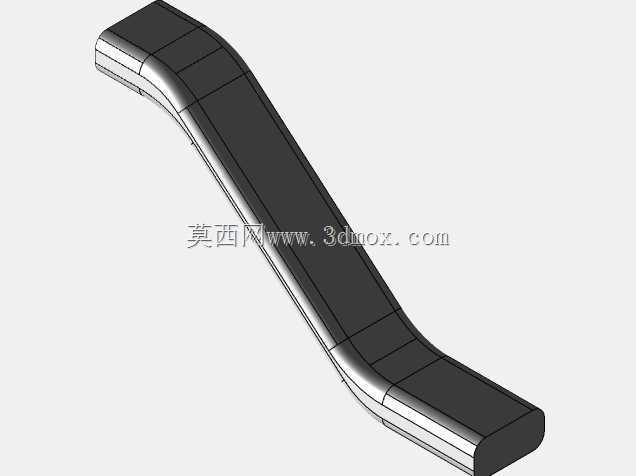

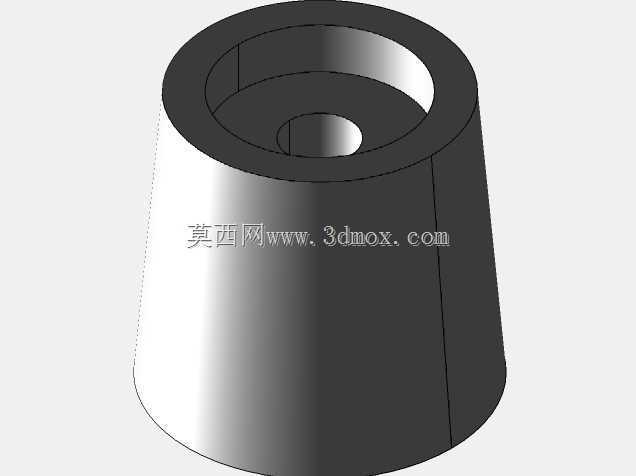

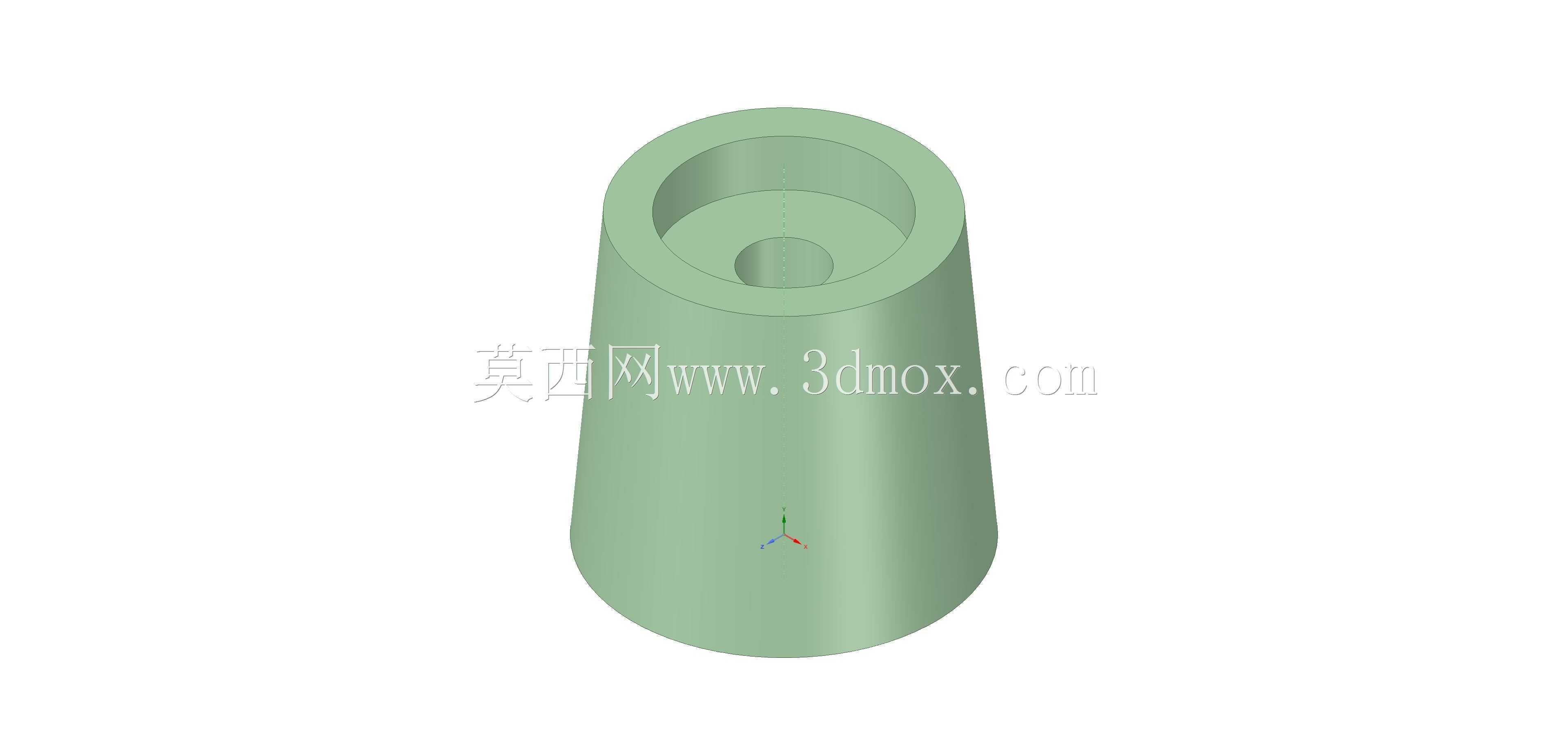

　　结构设计层面，中心基座的轴向开孔和转向轴的轴径形成基准配合，建模时优先保证孔位的同轴度公差，基座端面预留的安装贴合面可以和转向轴端部的法兰面完全贴实，锁紧紧固件之后不会出现径向窜动。辐条和轮缘、基座的交接位置全部做了圆滑过渡，没有尖锐的应力集中棱角，在驾驶员突发猛打方向、施加较大瞬时扭矩的时候，载荷可以沿着辐条的延展方向均匀分散到整个轮缘，避免交接位置出现应力断裂。轮缘的截面采用类圆形的饱满造型，握持时手掌的贴合面积更大，单位面积承受的压强更低，长时间驾驶不容易出现手部疲劳。

　　安装边界方面，整个转向盘的回转轮廓以中心安装轴为圆心，环形轮缘的外圆直径适配常规驾驶舱的转向操作空间，安装后轮缘和驾驶台仪表区域、驾驶员座椅之间预留出足够的安全间隙，转向全程轮缘不会和周边的操控按键、仪表护板发生运动干涉。中心基座的轴向高度经过匹配设计，安装完成后轮缘的握持平面和驾驶员胸部的距离符合驾驶操控的人机工程要求，手臂自然弯曲即可搭在轮缘上，不需要刻意前倾或者后仰手臂。

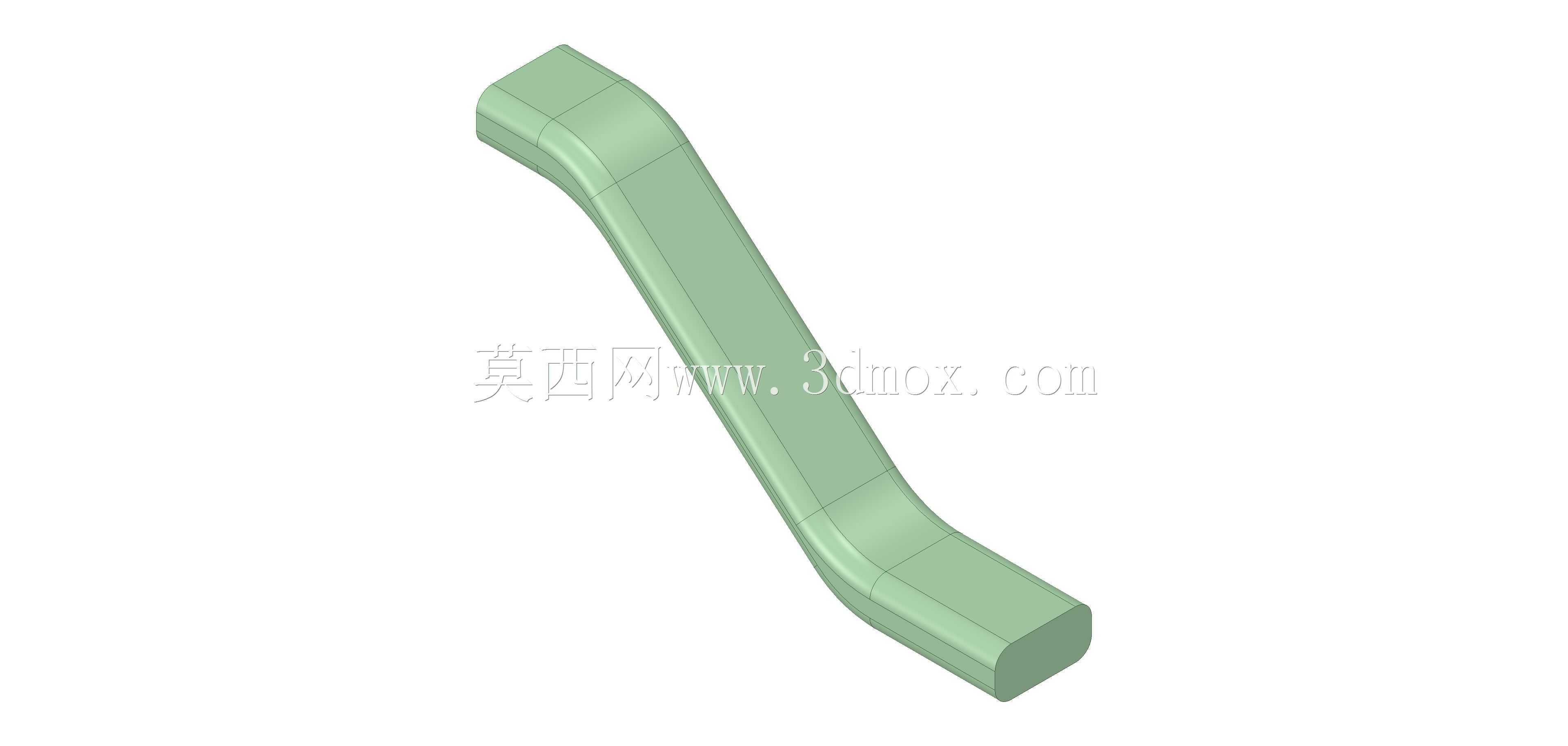

　　三维建模过程中，先以中心安装孔的轴线作为全局装配基准，绘制轮缘的环形引导路径，再沿路径扫掠出轮缘的实体截面；双辐条采用曲面放样的方式衔接基座和轮缘，所有交接位置的圆角特征按照实际注塑成型的脱模要求设置，既保证结构强度，也符合后续零部件开模生产的工艺需求。整个模型完整还原了转向盘的外部形态和核心安装配合结构，可用于驾驶舱人机布局校验、转向系统运动干涉检查、整车装配模拟等设计环节，工程师可以直接在装配环境里调用该模型，核对转向盘和转向柱、周边内饰件的匹配关系，提前排查布局阶段的空间冲突问题。
