汽车内饰开关弧形塑料挡板结构设计

　　该挡板属于乘用车辆座舱内部开关区域的外露装饰覆盖件，日常使用场景集中在仪表台侧围、门板扶手控制区或者中控面板边缘，作用是遮盖开关基座、线束接插件与安装卡扣，同时承担人手频繁触碰区域的外观过渡功能。零件在整车装配后处于用户视线可及、手指可触及的范围，表面不能出现明显缩痕、熔接痕或者分型线外露，因此造型阶段就需要把外观面的曲率连续性放在首位。

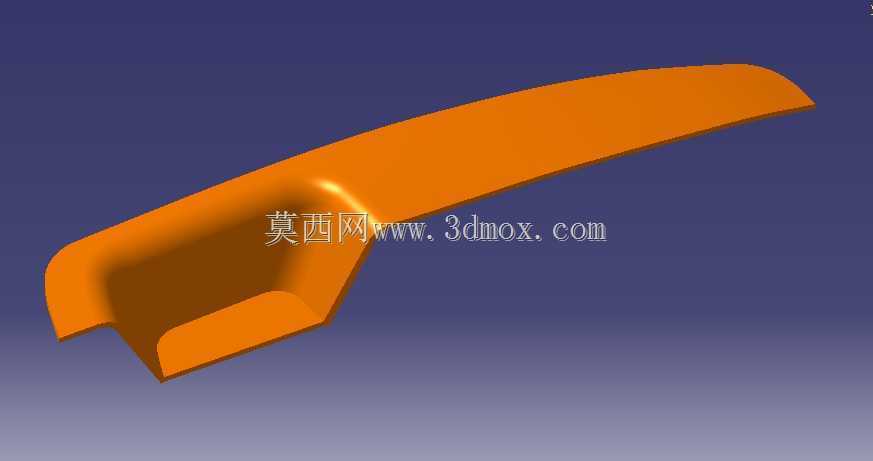

　　从结构形态看，零件整体为狭长弧形薄壁件，外侧是连续顺滑的A级外观曲面，内侧预留开关避让腔、加强筋布局空间以及卡扣安装位。弧形轮廓并非单纯为了造型，而是跟随周边内饰件的分缝走势，保证与相邻饰板之间的间隙面差均匀，装配后不会出现局部翘起或段差超差。薄壁主体的厚度需要结合注塑材料的流动特性设定，过薄会导致长流程填充末端缺胶，过厚则在筋位与卡扣根部产生缩水，直接破坏外侧外观面质量。

　　设计过程中首先要结合部件脱模方向确定拔模斜度。由于该件为深腔弧形罩体，若拔模角度不足，注塑开模时塑件会被模仁拉伤，外观面留下擦痕；角度过大又会改变外观轮廓，影响与周边件的配合。工程上需要先创建合适的工具轴，统一确定主脱模方向，再分别处理外侧外观面、内侧腔体以及侧向卡扣区域的拔模，深腔侧壁、筋条侧壁和卡扣配合面都要逐一核对，避免出现倒扣导致无法直接出模。

　　拿到给定的A级表面后，不能直接加厚生成实体，需要先对最终组件进行草图分析。要把开关的操作行程、插头插拔空间、螺丝或卡扣的装配路径全部投影到布局中，确认挡板内腔不会干涉开关拨块的运动，也不会压住线束。挡板边缘要预留与相邻饰件的配合翻边，翻边高度既要保证遮挡内部结构，又不能在装配时与基座发生硬干涉。

　　曲面构建阶段区分B类和C类曲面：外侧用户可见区域为A级高连续性曲面，保证曲率光顺、反光均匀；内侧非外观的安装面、筋位面、卡扣座属于结构功能曲面，可在满足强度和脱模的前提下简化曲率，减少不必要的高阶曲面，降低后续建模与模具加工难度。B类曲面承担外观与结构之间的过渡，需要和A级面保持相切或曲率连续，避免加厚后出现褶皱；C类曲面聚焦装配定位，重点保证尺寸精度与拔模可行。

　　外形尺寸方面，狭长弧形件的长度方向要覆盖整个开关安装区域，宽度方向以完全遮蔽内部金属支架和线束为边界，高度方向随内饰型面起伏。安装边界上，卡扣位置需对应车身或内饰基座的卡接孔，卡扣悬臂的长度、厚度和导入角要兼顾装配力与拔出力；若采用螺丝辅助固定，螺丝柱需设计防转结构和足够的熔胶厚度，柱根处做火山口防缩处理。

　　完成曲面与结构后进行固化组件，将外观面、内腔、加强筋、卡扣、螺丝柱和避让槽整合为单一可制造实体。此时需要重点检查壁厚突变：筋位厚度通常控制在主壁厚的一定比例以内，筋根与主壁交接处保留圆角，降低应力集中；挡板边缘做圆角或倒角，既避免用户触摸时割手，也能改善注塑熔体流动。内腔中对应开关凸起的位置要留出均匀间隙，防止车辆振动时饰板与开关摩擦产生异响。

　　从整车使用角度看，该件还要承受夏季座舱高温、冬季低温以及阳光直射带来的热胀冷缩，材料和结构都要保证卡扣不松脱、曲面不明显变形。弧形薄壁件容易沿长度方向翘曲，因此加强筋应顺着曲率方向布置，在不影响外观的位置增加局部支撑；同时筋条不能盲目密布，否则会限制收缩并在表面形成缩印。

　　建模时还需提前考虑模具分型。主外观面尽量布置在同一模侧，分型线沿零件下边缘或被相邻件遮挡的位置走；侧向卡扣若无法沿主开模方向脱模，需要评估滑块或斜顶空间。对于这种开关挡板，真正的设计难点不在单一曲面造型，而在把外观连续性、开关运动空间、注塑拔模、卡扣装配和长期使用可靠性同时约束在一个薄壁弧形件内。最终结构既要满足用户看到的顺滑质感，也要保证生产线能够快速卡扣装配，售后维修时还能顺利拆卸而不折断卡扣。
