汽车交流稳压设备曲面承托底座支架

　　这款曲面承托支座主要面向车载交流稳压单元的舱内安装场景，在整车电气舱的紧凑布局里承担设备定位、载荷分散与周边管线避让的作用。日常装车状态下，稳压模块自身的重量、车辆行驶带来的持续振动、加减速过程中的惯性冲击，都会通过安装接触面传递到该支座上，因此结构设计没有采用平直板件的简单方案，而是顺着被承托设备的底部轮廓做了连续弯折的曲面构型，让贴合面能够和设备外壳形成更大范围的接触，避免局部点接触造成应力集中。

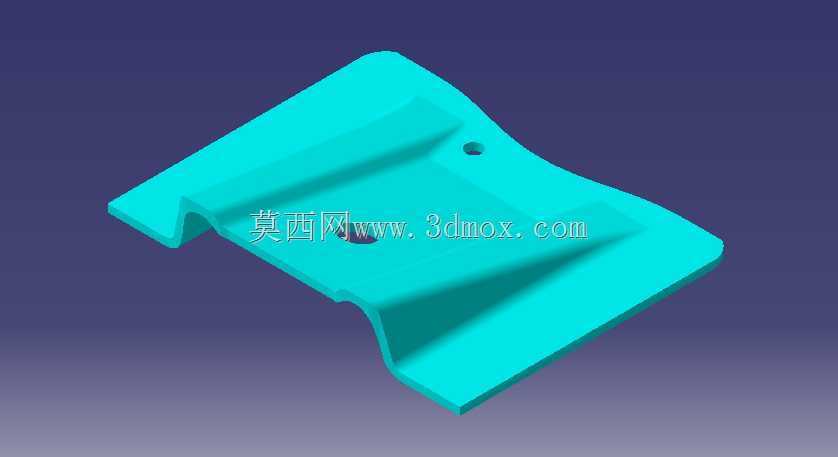

　　从结构形态来看，支座主体为一体成型的薄壁塑料件，整体轮廓呈非对称延展形态，两侧向外延伸出平整的搭接边，中间区域向下凹陷形成容纳腔，既可以托住稳压设备的底部凸起结构，也能在装配时起到粗定位的效果，工人在产线上放置设备时不需要反复对位，顺着凹陷曲面即可滑入正确安装位置。板面预留的两处通孔分别对应主固定点位与辅助定位点位，主孔位承担主要锁紧载荷，辅助孔位用于限制装配后的转动自由度，防止车辆长期振动下紧固件出现松旷偏移。孔位周边的材料做了局部增厚处理，锁付螺丝时的压紧力可以均匀扩散到周边板面，不会出现薄壁件被压溃、发白的问题。

　　设计过程中首先需要处理的是曲面连续过渡问题，支座的承托面不是规则平面，而是顺着设备外壳的弧度变化，从两侧搭接边向中部容纳区逐步弯折，不同区域的折弯半径存在差异。构建曲面时先拆分出基础支撑面、侧边贴合面与端部导向面，再通过曲面缝合将各段面组衔接为闭合实体，保证折弯位置没有尖锐棱边，既降低塑料充模时的流动阻力，也避免应力在棱角处集中。完成主体构型后需要逐一核查拔模方向，由于该件为注塑成型，所有朝向模具开模方向的侧壁都要保留足够的拔模斜度，深度较大的凹陷区域还要校核是否存在倒扣，若局部特征无法沿主开模方向脱出，就要提前调整曲面斜率，避免后续模具需要额外增加复杂抽芯结构，推高制造成本。

　　安装边界方面，支座两侧的延展边直接搭在电气舱的预设安装基面上，基面的间距、安装孔的相对位置都要和整车预装点位匹配，支座底部的弯折支脚在装配后和基面之间留出空隙，既可以避让舱体内凸起的线束接头与加强筋，也能为塑料件受热膨胀预留变形空间，避免高温环境下材料伸长被刚性约束后出现翘曲。承托面的轮廓尺寸完全贴合稳压设备的底部外形，设备放置后侧向窜动被曲面侧壁限制，配合紧固件锁紧后，即使车辆经过颠簸路面，设备也不会出现横向位移。

　　选材与结构强度的匹配上，这类车载塑料支座需要兼顾韧性与表面质量，薄壁区域的厚度保持均匀过渡，避免壁厚突变导致注塑时产生缩痕、内部气孔。从板面延伸出的加强构型没有采用额外叠加筋条的方式，而是直接利用主体的弯折曲面形成天然的加强结构，连续的折弯形态本身就比平板具备更高的抗弯刚度，在不增加整体壁厚、不额外增重的前提下，就能提升支座的承载能力。边缘位置做了圆滑收边处理，既不会在装配时划伤操作人员，也不会和周边的线束外绝缘层发生摩擦割损。

　　在整车电气系统的装配流程里，这类支座属于底层定位件，它的尺寸精度直接影响上层稳压设备的安装位置，如果支座的孔位偏差过大、曲面贴合度不足，设备装车后会出现装配应力，长期振动下容易引发外壳共振、连接端子松动。建模阶段需要同步核对相邻部件的包络空间，确认支座在最大变形状态下也不会和周边的管线、相邻电气模块发生干涉，同时预留出工具操作的空间，保证电批能够垂直对准锁付孔位，完成紧固件的锁紧作业。整体结构在满足安装固定功能的同时，通过曲面一体化设计减少了多余零件数量，适配车载部件轻量化、装配便捷化的实际需求。
