KTM Duke车型盘式制动转子结构设计

　　这款盘式制动转子面向KTM Duke系列两轮车辆的前轮或后轮碟刹系统开发，核心作用是在卡钳夹紧摩擦片时，通过盘面摩擦将车辆动能转化为热能，完成减速与驻车制动，是两轮车行走系统里直接决定制动响应、热衰减表现与骑行安全的关键回转零件。

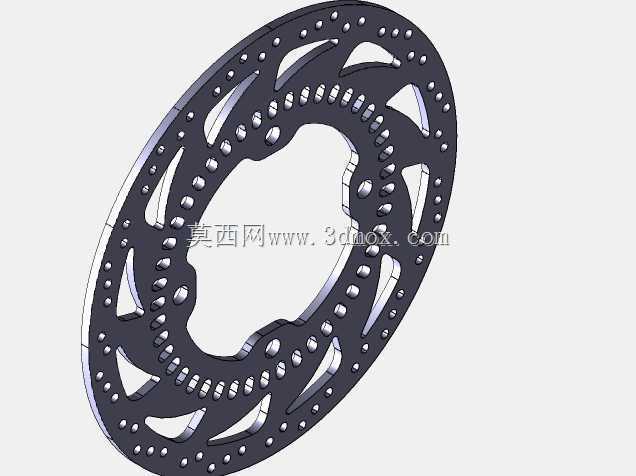

　　从实际装车边界来看，转子整体为扁平环形回转件，中心区域采用非圆异形花键安装孔，孔周预留多组定位卡口，可直接适配对应车型轮毂轴座的止口轮廓，安装时无需额外转接法兰，盘面与轮毂端面贴合后通过轮轴锁紧即可完成周向固定，保证制动扭矩能够直接传递至轮毂，避免制动过程中转子相对轮毂出现周向滑移。转子外圈为完整连续的摩擦工作环带，环带厚度均匀，两侧平面作为摩擦片的贴合工作面，加工后需保证两端面的平面度与端面跳动控制在碟刹系统允许公差范围内，防止制动时出现踏板抖动、摩擦片偏磨或者制动力矩波动的问题。

　　结构设计上，转子在摩擦环带与中心安装座之间布置了多组周向均匀分布的异形镂空槽，镂空轮廓采用流线型切边设计，一方面大幅削减转子整体自重，降低簧下质量，提升悬挂响应速度与车辆操控灵活性；另一方面镂空通道在车辆行进时可引导气流直接穿过转子内部，制动过程中摩擦产生的大量热量能够顺着镂空槽快速随气流散出，避免长时间连续制动后盘面温度过高引发摩擦片热衰减，保障长下坡、频繁制动工况下的制动力稳定性。摩擦环带表面还分布有大量阵列排布的圆形凹点与通孔，这些结构在制动初期可以快速刮除摩擦片表面的磨屑与粉尘，同时在雨天行驶时能够及时排开盘面水膜，让摩擦片快速贴合金属盘面，缩短湿滑路面下的制动响应距离，减少水滑导致的制动失效风险。

　　设计过程中需要重点校核几处关键尺寸与性能：首先是中心安装孔的轮廓公差与定位卡口的位置度，必须和原车轮毂安装座完全匹配，过盈量过大将导致装配困难，间隙过大则会在制动换向时产生冲击异响；其次是摩擦环带的有效摩擦半径，需要和对应卡钳的摩擦片接触区间完全对齐，保证摩擦片全工作面都能贴合在转子环带上，避免局部接触导致局部过热、磨损不均；再者是转子的厚度设计，既要满足摩擦片的夹持行程要求，也要预留足够的磨损余量，在长期使用磨损后仍能保持结构刚性，不会在夹紧力作用下出现盘面翘曲变形。转子内外缘的所有镂空边角都做了圆弧过渡处理，避免尖角位置在反复冷热循环与制动扭矩冲击下产生应力集中，从根源上降低盘面开裂的失效概率。

　　在整车装配场景中，该转子随车轮同步旋转，卡钳固定在前叉或后摇臂上，制动时液压活塞推动两侧摩擦片压紧转子两侧工作面，通过摩擦力矩迫使车轮减速。日常维护时可直接通过镂空区域观察摩擦片磨损厚度，也能借助镂空槽快速清理卡钳缝隙内积存的泥沙，适配街车日常通勤、山路骑行等多种使用场景，结构兼顾制动性能、轻量化需求与长期使用可靠性。
