汽车盘式制动卡钳与制动盘总成结构

　　这套盘式制动组件覆盖乘用车底盘制动系统里最核心的旋转与夹紧两部分，旋转侧是随车轮同步转动的通风制动盘，固定侧是跨装在制动盘外缘的浮动卡钳总成，二者配合完成车辆行进过程中的减速、驻车保持以及紧急工况下的动能耗散。从实际装车场景来看，这类结构普遍适配前置前驱家用轿车、轻型商用代步车的前轮制动位，相比传统鼓式制动，它的热衰退抗性更强，涉水后摩擦面恢复速度更快，日常维护时拆检摩擦片、测量制动盘厚度偏差也更便捷，不需要像鼓刹那样拆解回位弹簧、制动蹄片整套内部构件。

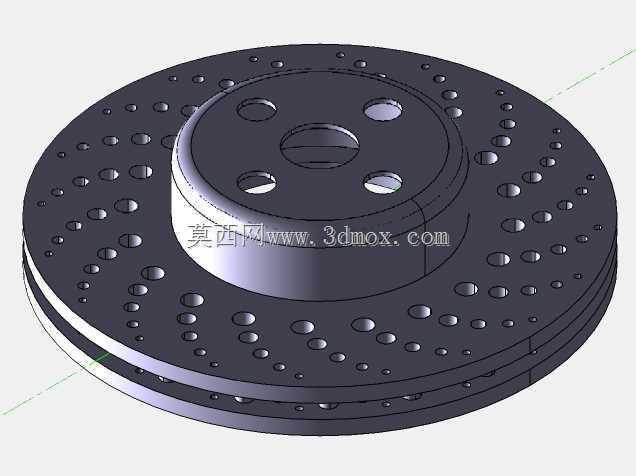

　　建模时首先锚定的是制动盘的安装边界：盘体中心的轮毂轴孔与整车转向节输出轴形成间隙配合，端面上四个均匀分布的螺栓过孔对应车轮轮毂的固定螺栓位，装配时制动盘被夹持在轮毂与轮辋之间，随车轮同步旋转；盘体摩擦环带上密布的轴向钻孔是通风散热结构，车辆制动时摩擦片挤压盘面产生的大量热量，一方面通过盘体内部的通风风道随车轮转动形成的气流带走，另一方面钻孔可以快速排出摩擦片高温下产生的磨屑与汽化层，避免摩擦面出现气膜导致制动力矩波动。盘体的厚度方向预留了双侧摩擦片的夹紧间隙，正常行车状态下摩擦片与盘面之间保留0.1至0.3毫米的游动间隙，既不会拖磨产生额外行驶阻力，也能保证踩下制动踏板时卡钳活塞可以快速推动摩擦片压紧盘面。

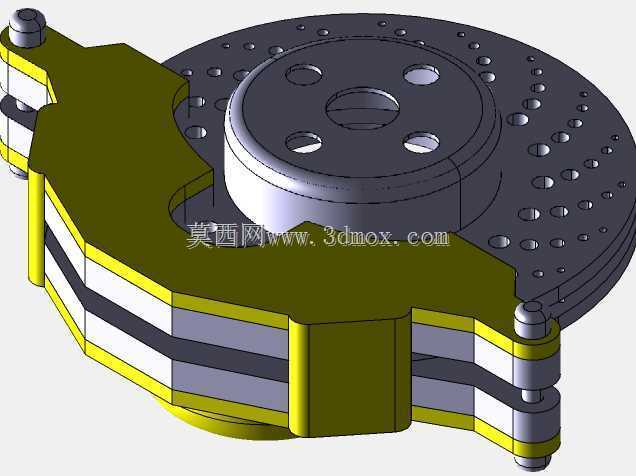

　　卡钳部分的设计采用浮动式结构逻辑：卡钳本体通过导向销与转向节上的安装支架连接，支架上的两个定位孔对应转向节的安装螺栓位，装配后卡钳可以沿导向销的轴向小范围滑动。制动液从卡钳内侧的进油口通入活塞腔，踩下制动踏板时液压推动内侧活塞先将内侧摩擦片压向制动盘内侧面，当内侧片贴紧盘面后，反作用力会带动整个卡钳沿导向销向内侧滑移，进而带动卡钳外侧的爪部将外侧摩擦片压向制动盘外侧面，双侧摩擦片同步夹紧制动盘，通过摩擦力矩阻止盘体随车轮转动。模型里卡钳本体的轮廓做了完整的避让设计：卡钳内侧的腔体完全容纳液压活塞与矩形密封圈，密封圈除了密封制动液之外，还承担活塞回位的功能，制动解除时密封圈的弹性形变带动活塞回退，自动补偿摩擦片磨损产生的间隙；卡钳两侧的导向销位置加装了防尘护套，避免车辆行驶中卷起的泥沙、污水进入销孔造成卡滞，一旦导向销锈蚀卡滞，就会出现单侧摩擦片偏磨、制动跑偏的故障。

　　尺寸匹配层面，制动盘的摩擦环外径需要和轮辋内径保留足够安全间隙，避免转向、悬架跳动时轮辋与盘体发生干涉；卡钳本体的外轮廓要避开轮辋辐条的运动包络，很多改装场景里更换大尺寸制动盘时，往往需要同步更换大尺寸轮辋，就是为了给卡钳预留出足够的安装空间。摩擦片的钢背与摩擦材料层在模型里做了分层表达，摩擦材料的配方直接决定制动时的摩擦系数、磨损速率与噪音表现，钢背上的减震片可以抑制制动时摩擦片与活塞、卡钳爪部之间的高频振动，消除常见的制动尖叫声。

　　从结构校验的角度拆解这套模型，还可以直观看到盘式制动的间隙自调逻辑：随着摩擦片不断磨损，活塞在液压作用下会向外伸出更多，矩形密封圈的形变行程达到极限后会跟随活塞产生微量滑移，制动解除时密封圈只能回退固定的弹性形变量，活塞的剩余伸出量就自动补偿了摩擦片的磨损厚度，全程不需要人工调整制动间隙，这也是盘式制动器在乘用车上全面普及的核心结构优势。模型里所有配合面的公差逻辑都贴合量产装车要求：制动盘两端面的跳动量需要控制在0.05毫米以内，否则高速轻踩制动时会出现方向盘抖动；卡钳支架与转向节的结合面采用平面定位，保证制动时卡钳承受的巨大反力矩可以可靠传递到悬架系统，不会出现组件松动。
