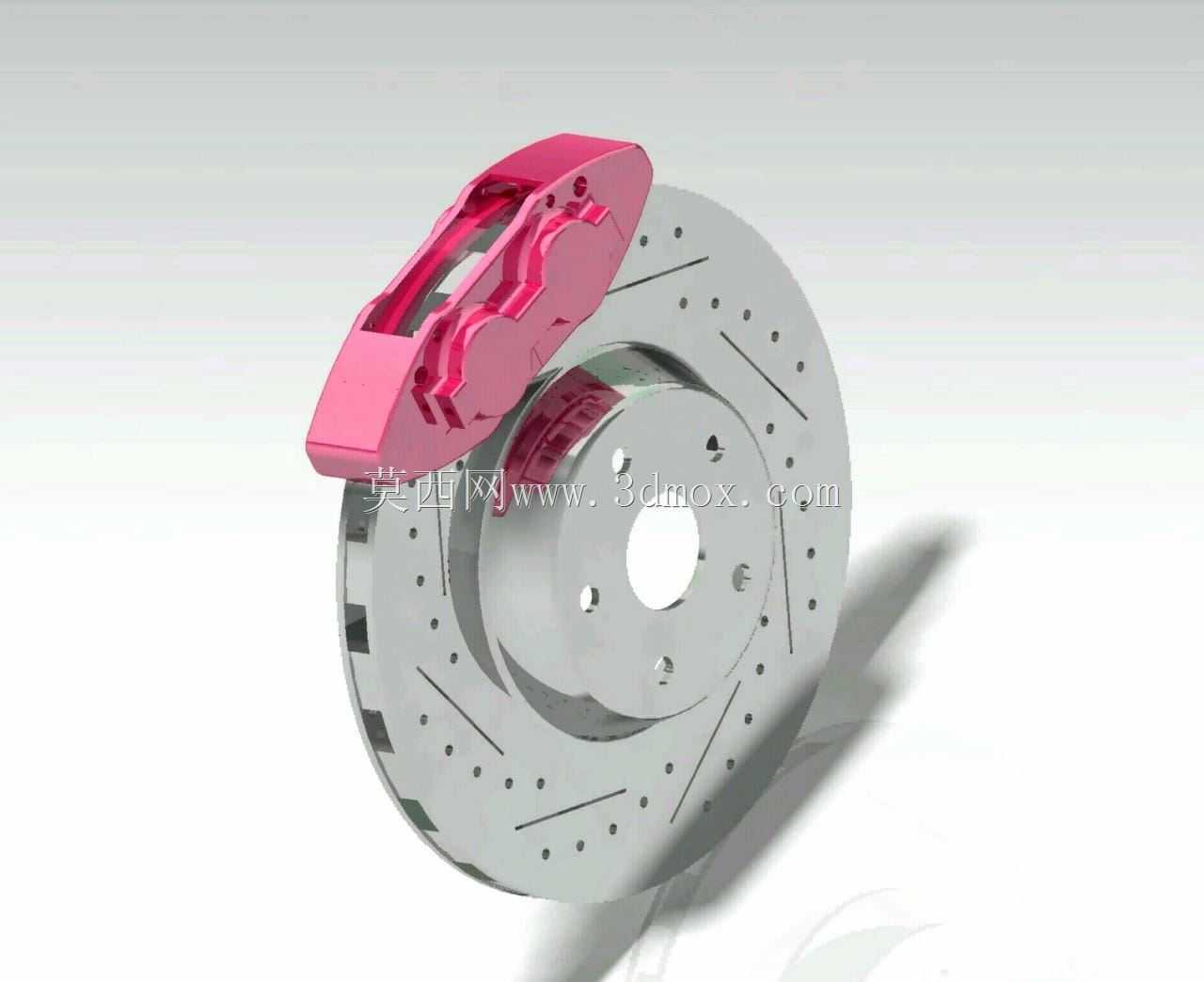

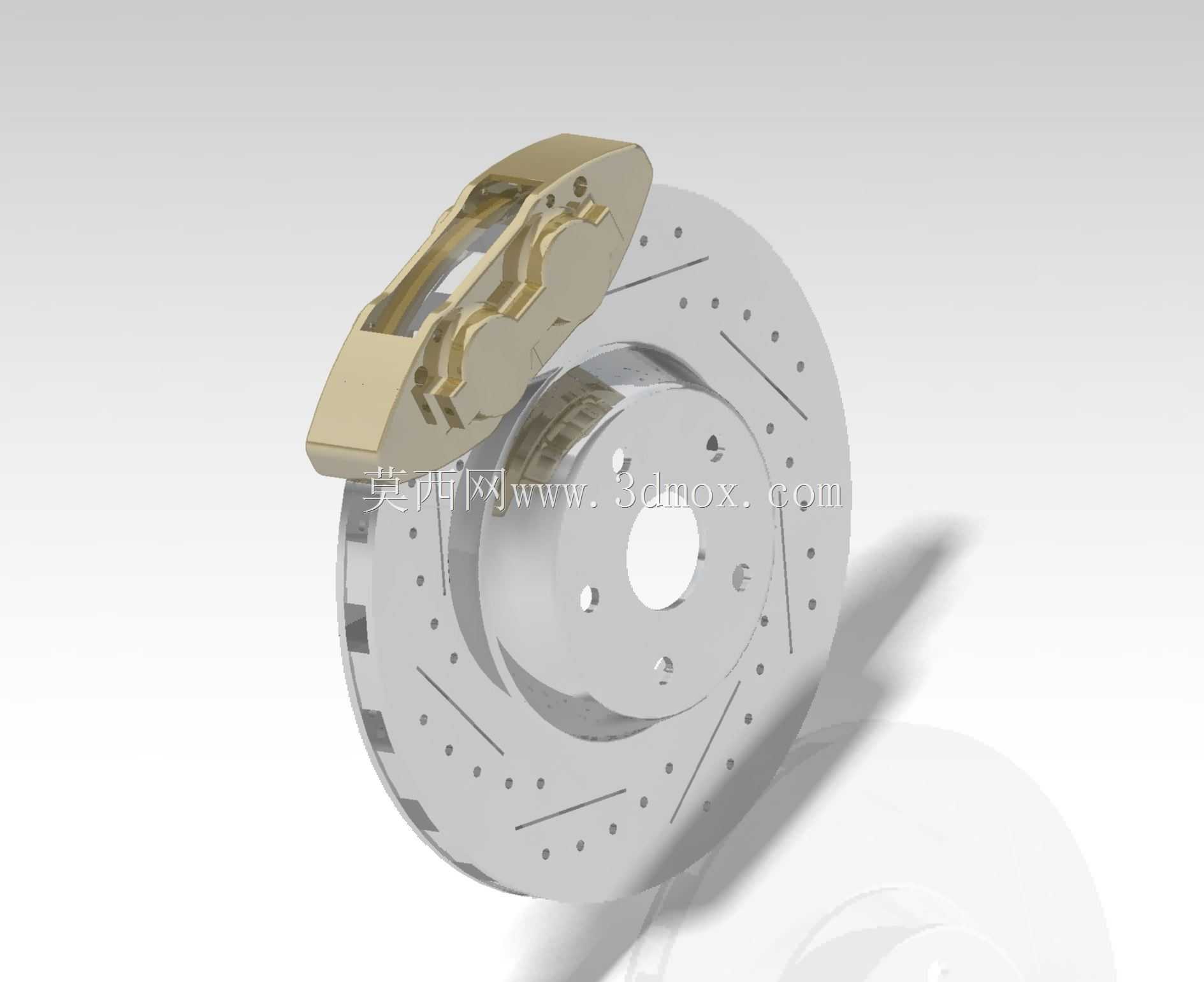

这套盘式制动总成的三维结构,覆盖了乘用车前桥最常见的浮动卡钳制动方案,建模时把制动盘、卡钳支架、内外摩擦片、活塞腔、导向销以及通风散热筋全部按装配关系还原,没有做简化合并,方便后续在底盘总布置里直接做运动干涉校核与制动力矩匹配。从实际装车场景看,这类结构多用于前驱或四驱车型的转向桥,车轮转动时制动盘随轮毂同步旋转,卡钳本体通过支架固定在转向节上,制动液从进油口推入活塞腔后,活塞推动内侧摩擦片压向制动盘端面,同时卡钳沿导向销反向滑移,带动外侧摩擦片从另一侧夹紧盘面,靠摩擦力把车轮动能转化为热能耗散,实现减速或驻车。

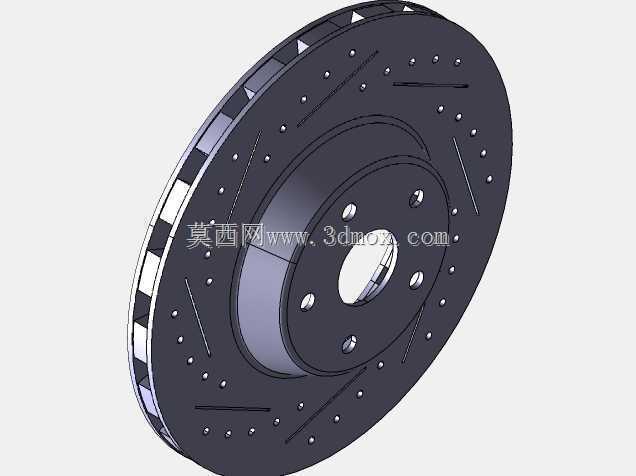

建模阶段最先要锁定的是安装边界,而非外观曲面。制动盘的中心孔、螺栓孔分布圆直接对应轮毂轴头与车轮螺栓,盘面外径、有效摩擦半径决定了制动力臂,卡钳跨过制动盘的开裆宽度必须留出摩擦片全寿命磨损后的间隙,卡钳支架与转向节的连接孔位、螺栓规格也要和周边悬架摆臂、转向拉杆、轮毂轴承座保持安全距离,尤其在车轮大转角跳动、悬架上下缓冲行程中,卡钳壳体不能与轮辐、挡泥板、减震器筒身发生磕碰。图中制动盘采用钻孔加划线的通风盘结构,两层盘面之间布置径向散热风道,车辆行驶时气流从盘心进入、沿离心方向从外缘甩出,持续带走摩擦产生的热量;盘面的钻孔可以快速排出摩擦片与盘面之间的粉尘和水汽,划线槽则能刮除摩擦片表面的高温釉化层,在连续制动、涉水制动工况下保持摩擦系数稳定,避免热衰退带来的制动踏板发软。

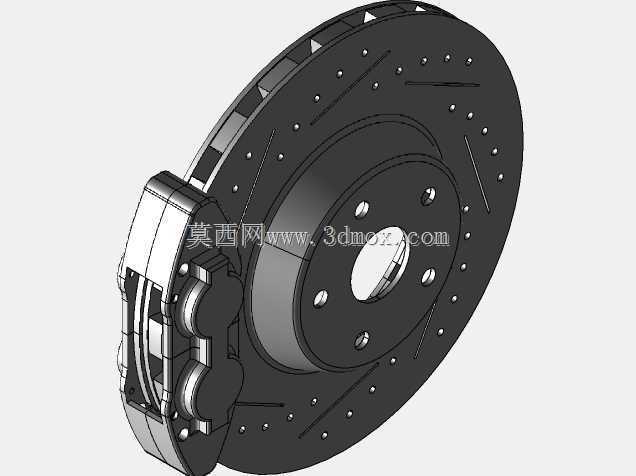

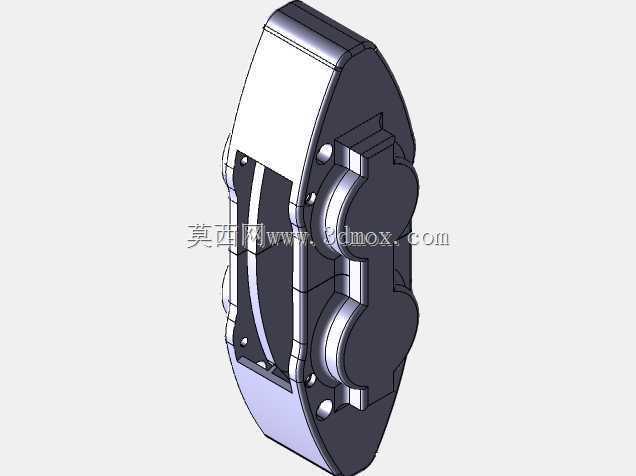

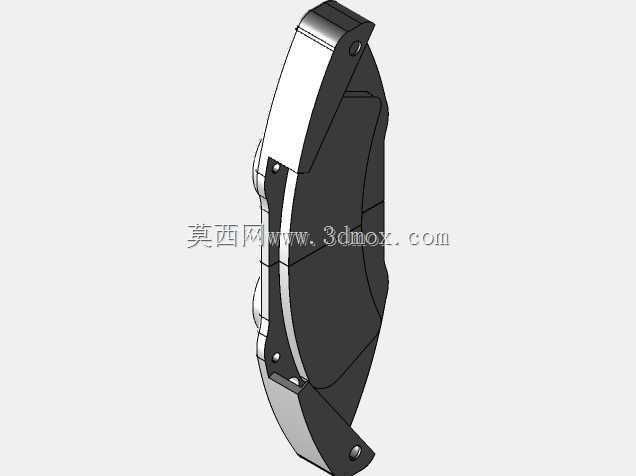

卡钳部分的设计思路围绕刚度与滑移平顺性展开。卡钳本体采用跨骑式壳体,一侧集成活塞缸筒,另一侧形成外侧摩擦片的指状压紧臂,壳体壁厚在缸筒周围做局部加强,保证高压制动时钳体变形量控制在极小范围,不会因为钳体张开导致踏板行程过长。导向销表面做防尘套防护,销孔内预留润滑脂腔,长期使用后泥沙不易进入滑移面,卡钳回位顺畅,能减少摩擦片拖磨、偏磨问题。内外摩擦片的钢背与摩擦材料分层建模,摩擦片上设置消音片与磨损限位结构,当摩擦材料磨损到极限厚度时,金属弹片会接触制动盘发出尖锐异响,提醒维保人员更换,避免钢背直接划伤盘面。
在结构校核中,需要重点关注几个配合关系:摩擦片与卡钳支架的导轨间隙要兼顾热膨胀量,间隙过小会在盘面高温膨胀后卡滞,间隙过大则制动时产生敲击异响;活塞与缸筒之间的密封圈不仅承担密封油压作用,还依靠橡胶变形后的回弹量决定活塞回位距离,直接影响踏板空行程;制动盘的跳动量、端面厚薄差也要在装配公差里严格约束,否则低速轻刹时会出现踏板脉动、方向盘抖动。通风盘内部的散热筋排布角度、筋条数量会影响散热效率与风噪,建模时保留风道内部结构,可进一步导入热仿真模块,模拟长下坡持续制动时盘面温度场分布,评估摩擦片热容量与制动盘热裂纹风险。
整套模型把制动系统中最核心的夹紧、散热、安装、磨损补偿几大功能模块完整呈现,既可以作为底盘制动系统教学演示的直观载体,也能用于改装制动套件的尺寸对标、卡钳支架改型设计,在三维环境中直观验证不同轮圈尺寸下的避让空间、不同摩擦片面积下的制动扭矩输出,把二维图纸上难以察觉的装配干涉、运动间隙问题提前暴露在设计阶段。
