内燃机活塞连杆组件结构三维数模

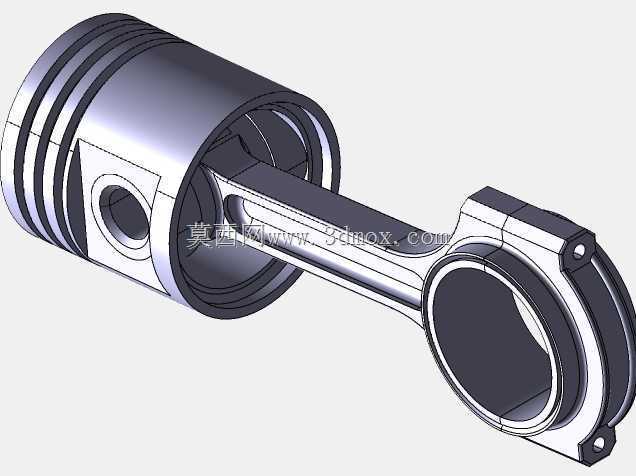

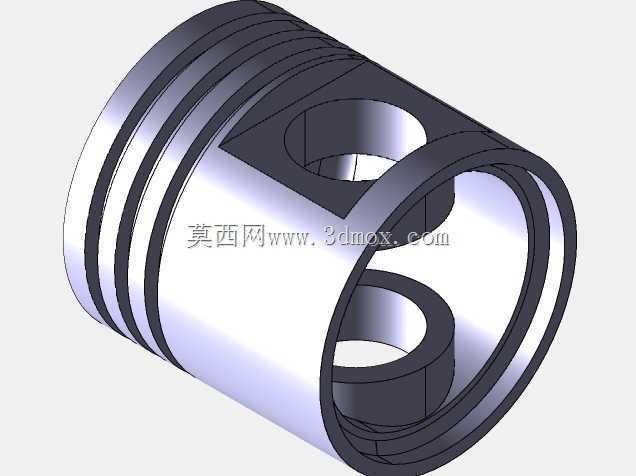

　　这套三维数模呈现的是内燃机曲柄连杆机构中的活塞与连杆组合件，属于往复式动力机械里直接参与能量转换的核心运动部件，在车用汽油机、小型柴油机、工程机械动力单元以及教学演示用拆解样机中都有对应应用场景。建模过程中先从活塞头部的环带区域入手，头部外圆加工出多道环形槽，分别对应气环与油环的安装位置，环槽的轴向宽度、槽底直径都按照密封环的标准装配间隙预留，保证工作状态下活塞环可以随缸壁形变正常张缩，既阻止燃烧室高温燃气窜入曲轴箱，也能将缸壁多余润滑油刮回油底壳。活塞销座部分在活塞内腔两侧对称布置，销孔同轴度要求较高，销座与活塞顶面之间做了加厚过渡，用来承受燃气爆发压力传递来的冲击载荷，避免销孔周边出现应力集中开裂。连杆部分采用小头连活塞销、

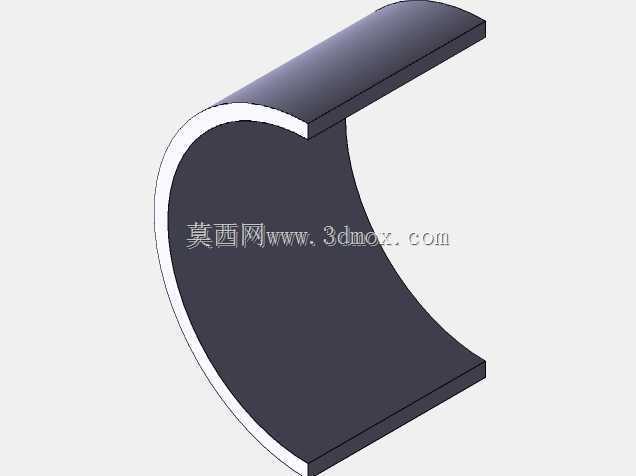

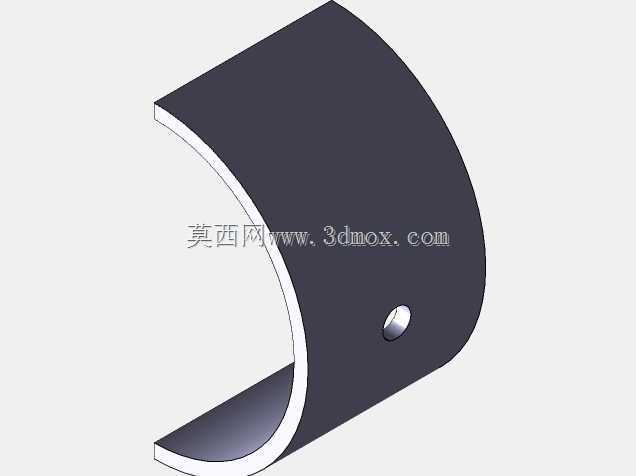

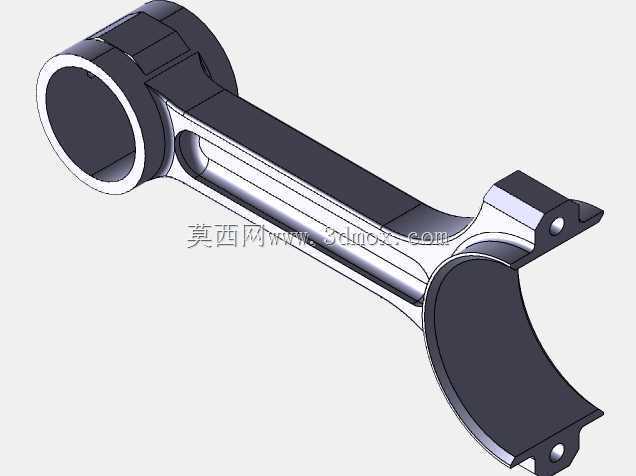

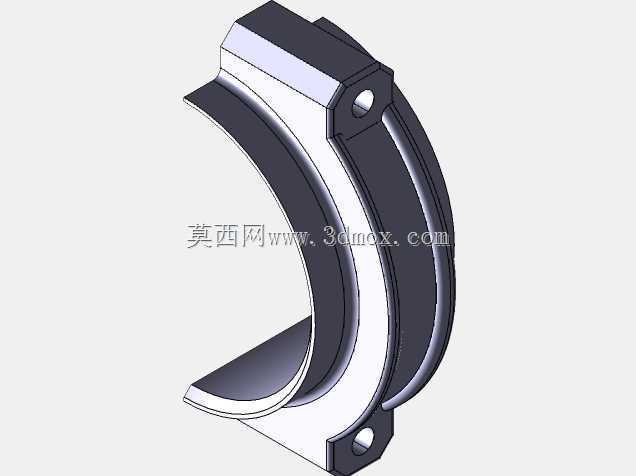

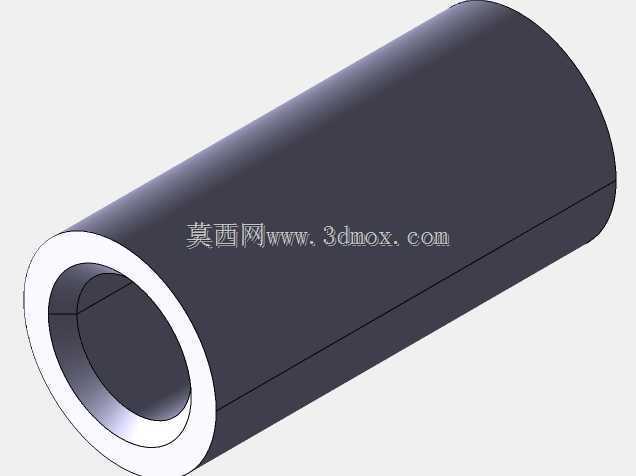

　　大头连曲轴曲柄销的经典布局，杆身截面做了工字形优化，在保证往复运动刚度、抵抗弯曲交变载荷的前提下尽可能降低自身质量，减小高速运转时的惯性力。连杆大头采用分体式结构，端面上预留了螺栓安装孔，装配时可以将大头盖扣合在曲轴曲柄销上，通过连杆螺栓锁紧，轴瓦安装在大头内孔与曲柄销之间，工作时形成压力油膜降低摩擦损耗。从安装边界来看，活塞头部外圆与气缸套内孔之间预留了合理的配缸间隙，既避免热态下活塞受热膨胀卡死在缸筒内，也不会因间隙过大出现敲缸、窜气问题；活塞销穿过连杆小头孔与两侧销座，通过卡环实现轴向定位，防止活塞销轴向窜动刮伤缸壁。设计时活塞顶面形状配合燃烧室构型，可在压缩行程终了时引导混合气形成合理涡流，提升燃烧效率；

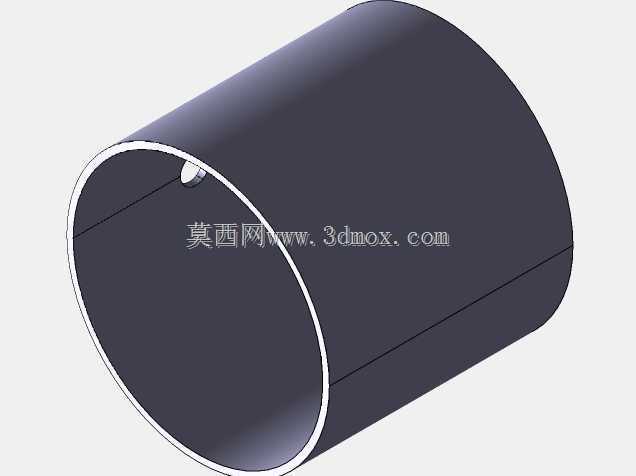

　　活塞内腔做了局部挖空处理，在保证结构强度的前提下控制整体重量，降低曲轴动平衡调校的配重负担。连杆小头孔内压入衬套，与活塞销形成转动配合，润滑油通过杆身内部油道送达摩擦面，避免高速摆动工况下出现干摩擦。整套组件的运动逻辑是将活塞在气缸内的往复直线运动，通过连杆的摆动转化为曲轴的旋转运动，做功行程中燃气作用在活塞顶面的压力依次经过活塞销、连杆传递给曲轴，最终输出扭矩；进气、压缩、排气行程中则反过来由曲轴带动活塞完成对应动作。数模中各配合面的分型、倒角、卸载槽都做了还原，比如环槽边缘的微小倒角可以避免装配活塞环时刮伤环件，连杆大头结合面的定位结构可以保证重复装配时孔位同轴度不出现偏差，销座内侧的卸载槽能够削减应力集中峰值。

　　在实际整机开发流程中，这类组件数模可以直接用于运动干涉校核，模拟曲轴全转角范围内活塞是否会碰气门、连杆是否会和缸体下部曲轴箱壁发生运动干涉，也可以导入仿真模块做热结构耦合分析，查看燃气高温、爆发压力共同作用下活塞的形变分布，针对性调整环槽位置、销座厚度与连杆杆身截面参数，也能用于生产线装配工艺演示、维修拆装培训，帮助从业者直观理解曲柄连杆机构的配合关系与动力传递路径。
