柴油发动机高压共轨燃油喷射器结构

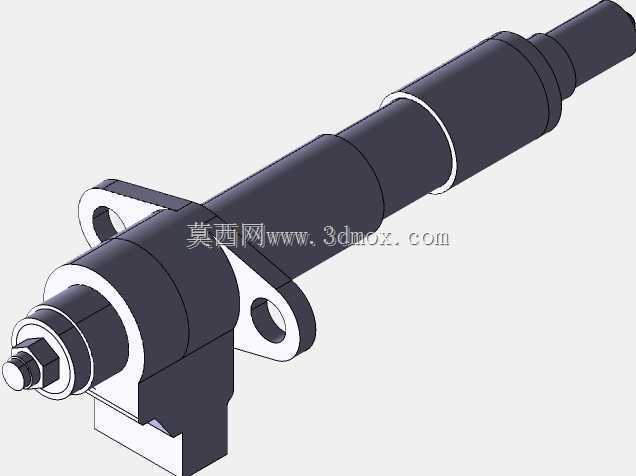

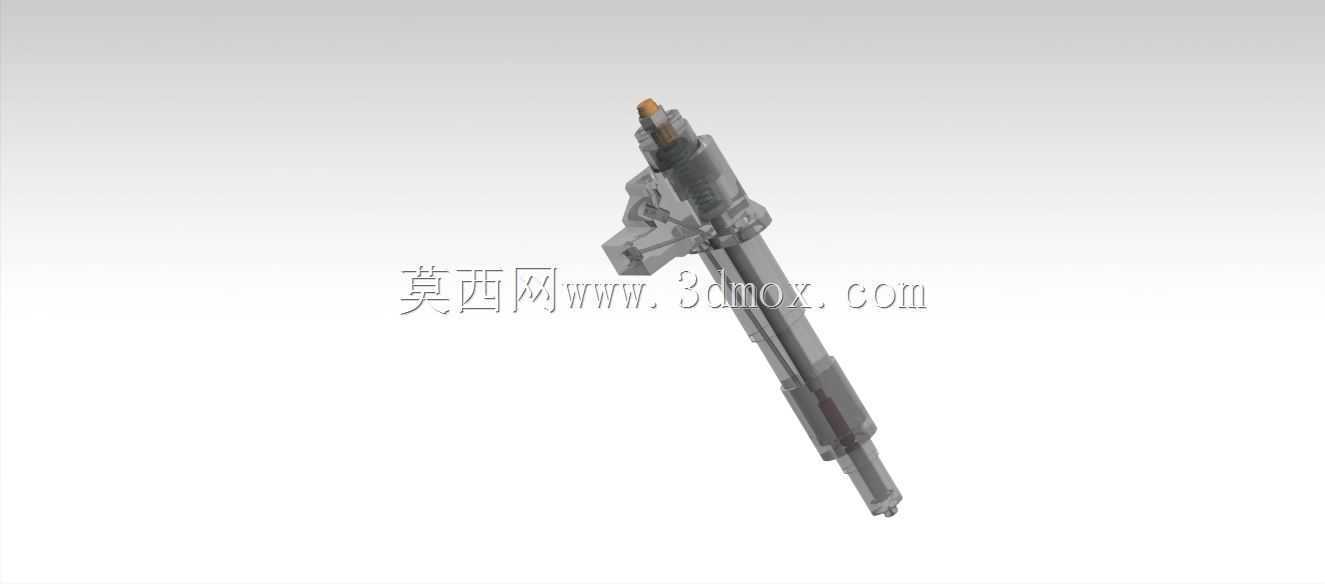

　　这套三维结构围绕柴油发动机高压共轨系统中的核心执行部件展开，还原的是一只长杆式电磁驱动喷油器的完整外形与装配关系。在整车与工程机械动力总成里，喷油器承担着把共轨管内蓄积的高压燃油，按照ECU给出的喷射时序，以雾化形态精准喷入气缸燃烧室的任务，其工作状态直接关系到燃烧效率、排放水平与怠速稳定性。建模时把细长杆身作为主体骨架，上端布置电气插接与电磁阀驱动段，中段集成高压油道、衔铁、控制阀与针阀偶件，下端则是伸入气缸盖安装孔的喷嘴与锁紧部位，各段直径阶梯变化，既反映真实零件的功能分区，也对应缸盖上火花塞孔式的深孔安装边界。

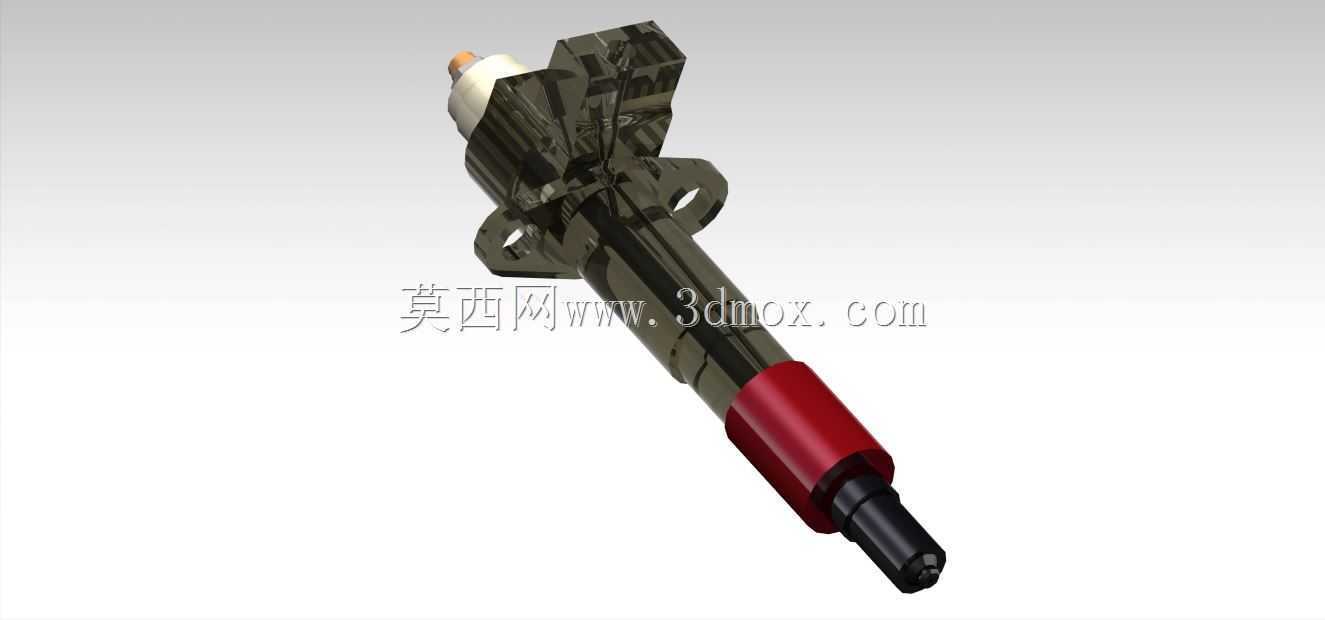

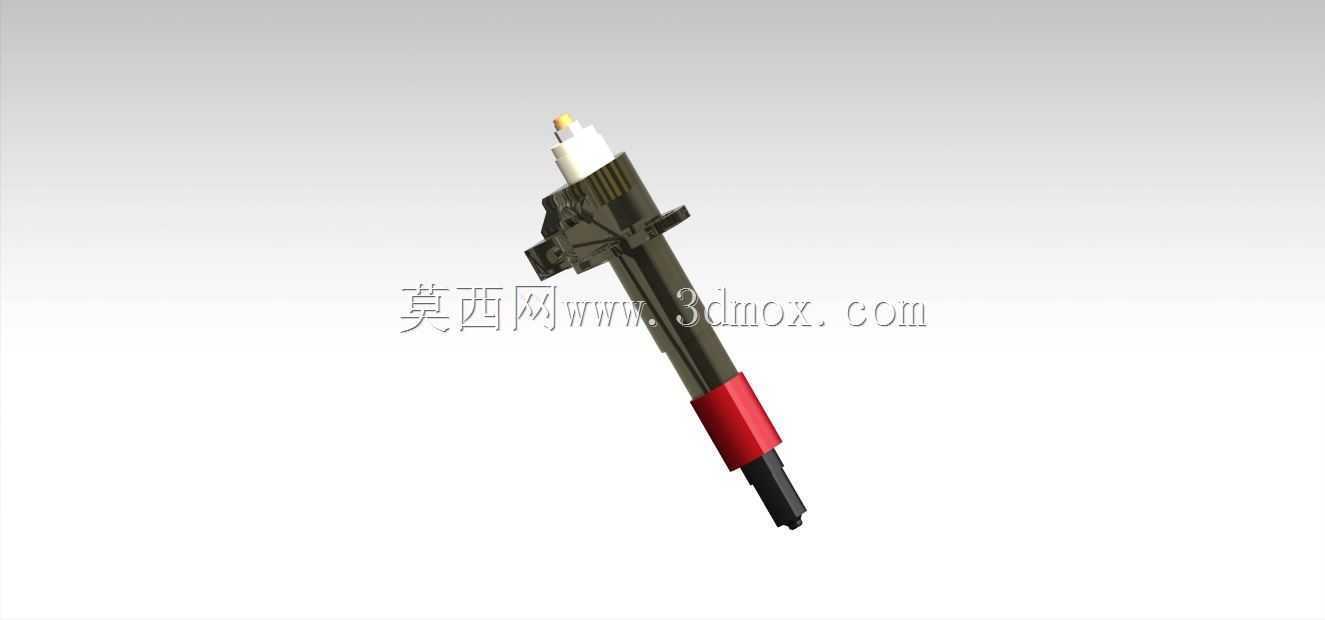

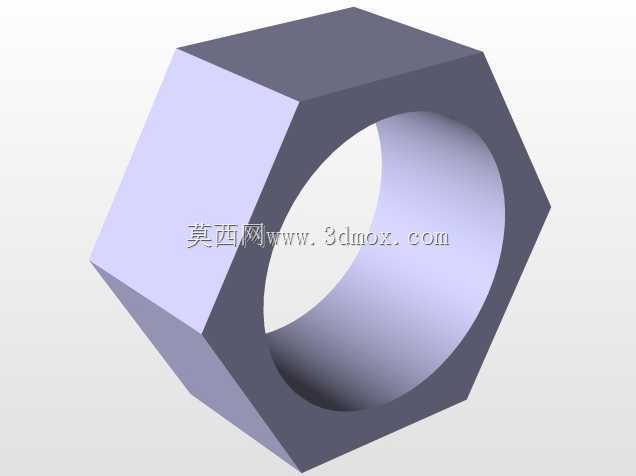

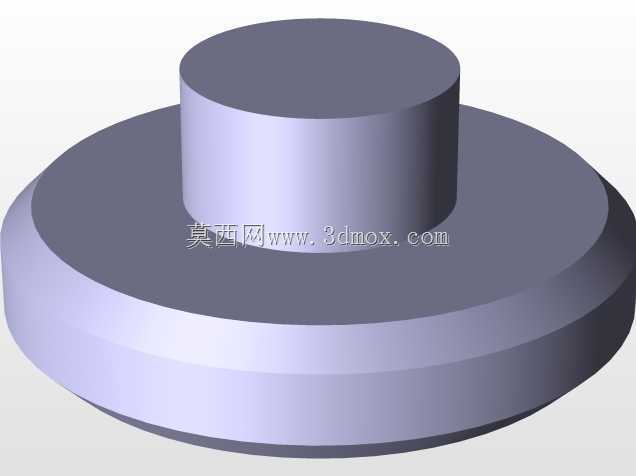

　　从实际布置看，这类喷油器多采用垂直或略倾斜的插入式安装，上部需要预留线束插接空间与回油接头位置，下部喷嘴尖端要突出到燃烧室预定位置，外围靠压紧压板或螺纹套固定，并配合铜垫圈实现密封。杆身上的红色段通常对应密封或防护区域，黑色细长部分为伸入缸盖水套与油道附近的主体，顶端白色与黄色小件则是电气接头与定位特征。建模过程中对这些阶梯轴段、锥面过渡、六角压紧面和插接卡扣都做了还原，便于在发动机总装阶段校核干涉：一方面要确认喷油器与气门室罩、高压油管、回油管及线束走向不冲突，另一方面要保证拆装时工具能够到达压紧点，拔出行程不受周围管路阻挡。

　　功能特性上，高压共轨喷油器区别于传统机械式喷油嘴的关键，在于喷射压力与喷射过程可由电磁阀独立控制。轨内燃油压力可在宽广范围内维持，控制器通过短促通电驱动阀件，改变控制室压力，使针阀抬起实现喷油；多次喷射策略则把预喷、主喷和后喷组合起来，降低柴油机粗暴燃烧噪声并抑制NOx与颗粒物生成。三维表达虽然侧重外观，但在结构分区上仍能体现这一逻辑：顶部电磁驱动段负责电信号到机械动作的转换，中部高压接口承接共轨高压油管，内部细长油道通向喷嘴，针阀启闭决定喷雾形态，回油通道则把泄漏与控制用油引回油箱。

　　设计思路上，喷油器属于典型的高精度、高响应、高可靠性零件。外形看似简单，实际对尺寸链极为敏感：喷嘴伸出量影响油束落点与活塞燃烧室凹坑的匹配，安装角度影响多喷孔油束在缸内的分布，端部密封面若贴合不良会造成燃气窜入冷却区域或燃油泄漏。因此在数模处理时，长杆的同轴度、喷嘴端部锥角、压板受力面位置以及电气接头朝向都应作为关键基准保留。对于做发动机教学、维修培训或动力舱布置的人员来说，这些特征比单纯外观更有价值，能够用来演示喷油器如何压入缸盖、高压油管如何对中、线束插头如何锁止，以及密封铜垫为何需要在拆检后更换。

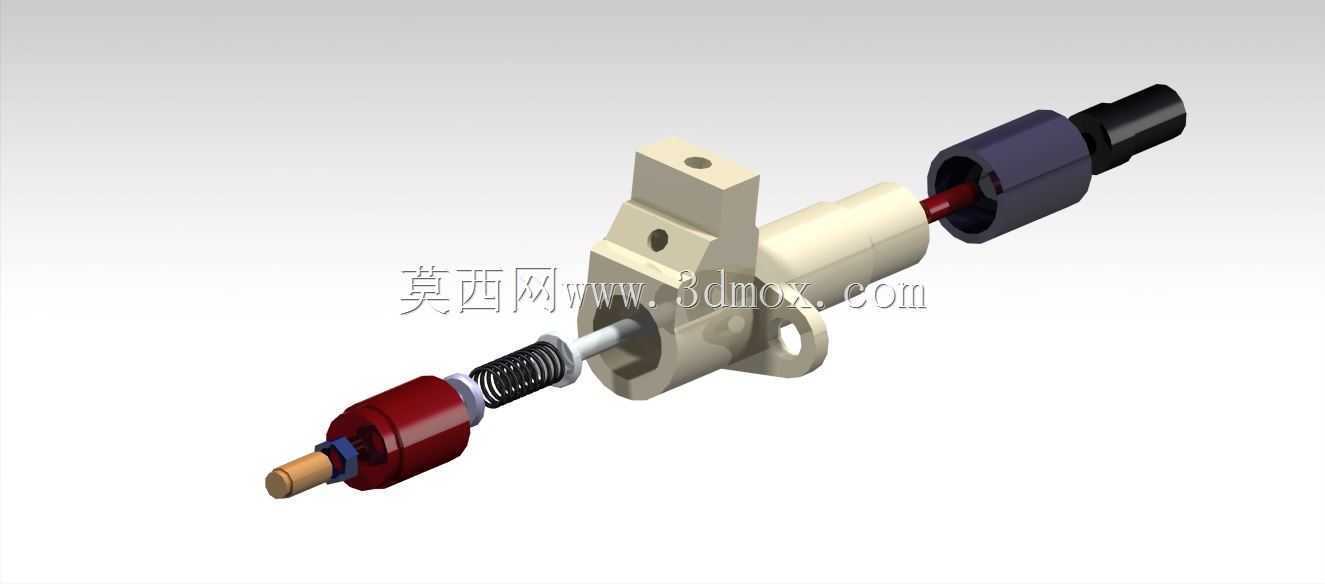

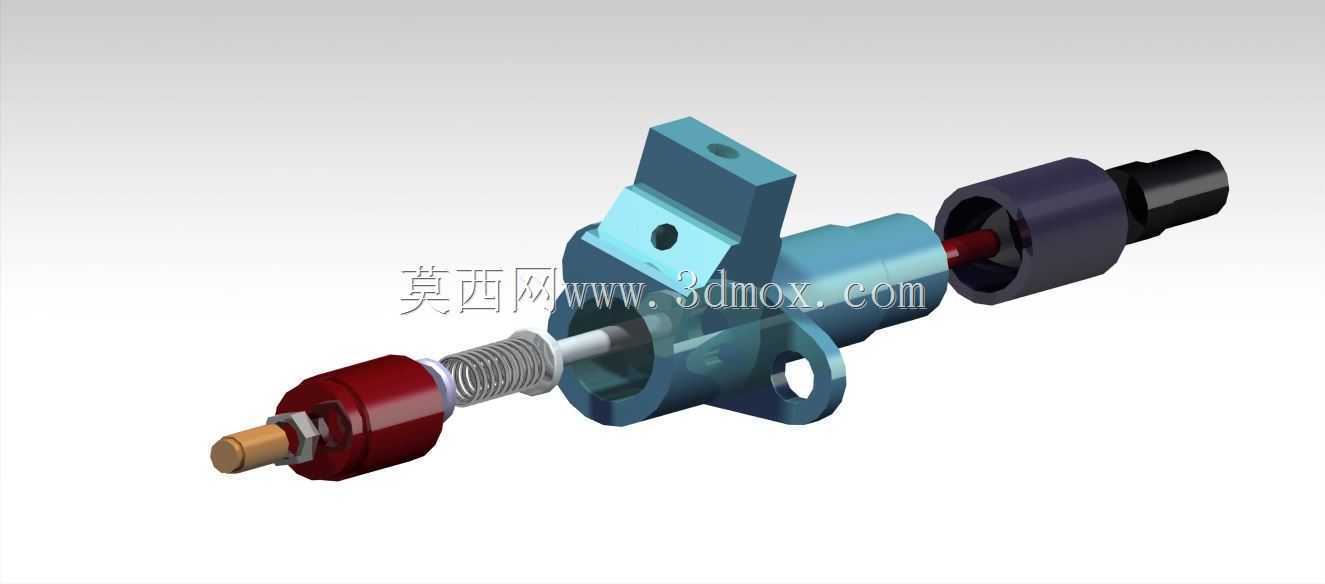

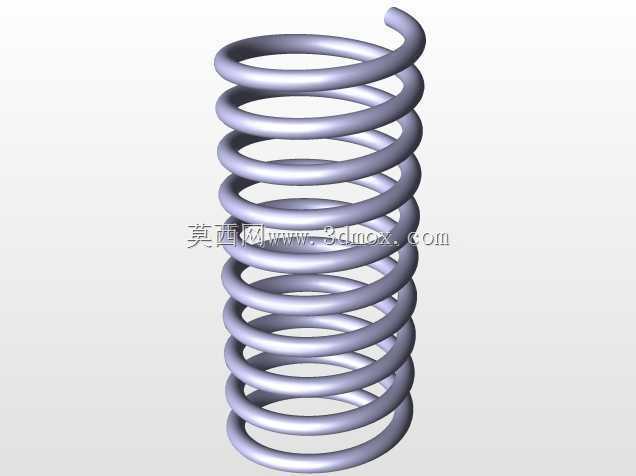

　　在应用场景上，该结构可对应轻型货车、乘用车柴油机、工程机械动力组以及发电机组等采用共轨喷射的设备。选型或测绘时需要重点关注整体长度、最大外径、喷嘴端直径、进油接头方位和电气连接器形式；这些边界决定了它能否适配既定缸盖孔深和罩盖空间。模型把细长主体、顶部接头、侧部油口与下端喷嘴的相对位置表达清楚，可用于干涉检查、装配演示、维修剖切说明以及燃油系统原理展示。若进一步细化，还可沿杆身拆出电磁阀、控制阀柱塞、针阀、喷嘴体、压紧件和密封件，从而呈现高压燃油如何在微小间隙内被控制、雾化并最终参与燃烧的完整过程。
