直列四缸往复式内燃发动机结构

　　这套直列四缸动力装置的三维结构，围绕乘用车、轻型商用车及小型工程机械常用的往复式内燃机构搭建，核心呈现气缸体、活塞、连杆、曲轴、飞轮及附属约束关系。整机采用四缸沿曲轴轴向一字排开的布置方式，缸体作为承载主体，既承担活塞往复运动的导向作用，也为曲轴主轴颈提供支撑边界；下部曲轴箱区域保留了轴承安装位与润滑油道的布置空间，侧面和端部接口可对接油底壳、正时罩、进排气歧管及附属支架。

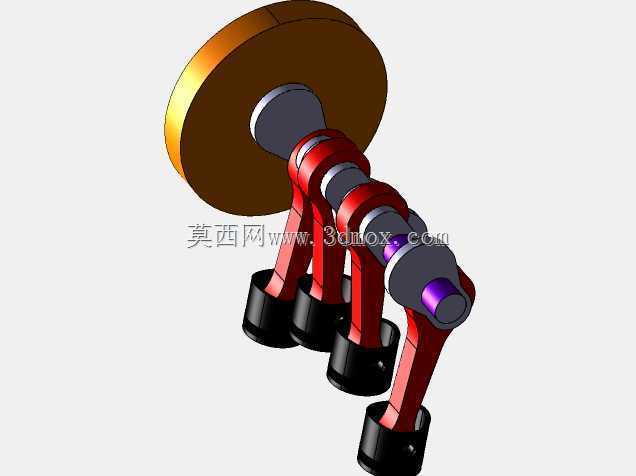

　　从实际用途看，该类结构主要用于把燃料燃烧产生的气体压力转换为曲轴旋转扭矩。四个活塞按既定发火顺序交替工作，活塞在气缸内做上下往复运动，通过连杆把直线载荷传递给曲轴连杆轴颈；曲轴再依靠曲柄臂的偏心布置，将往复运动转化为连续旋转。模型中连杆大头与曲轴轴颈、小头与活塞销之间的配合关系均有体现，能够用于校核运动行程、活塞上下止点位置、曲轴回转半径以及连杆摆动空间。

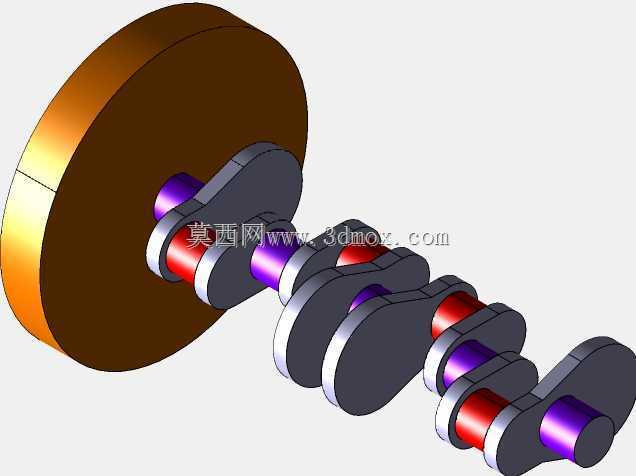

　　曲轴输出端设置大直径飞轮，其作用不只是展示外形，更在于储存做功行程中的转动惯量，抑制四缸机在排气、进气、压缩行程中的转速波动，使扭矩输出更加平稳。飞轮外缘可预留齿圈位置，后续能够与起动机驱动齿轮啮合；端面则可根据整车或设备布置连接离合器、液力变矩器或其他传动部件。设计时需要重点控制飞轮与曲轴的同轴度，否则在高转速下会产生明显振动，甚至影响主轴瓦寿命。

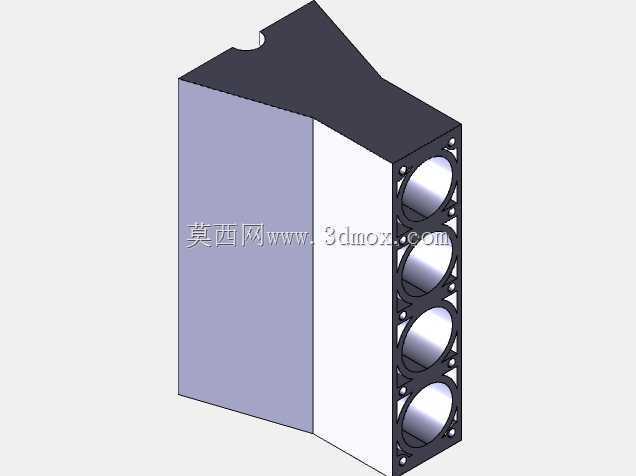

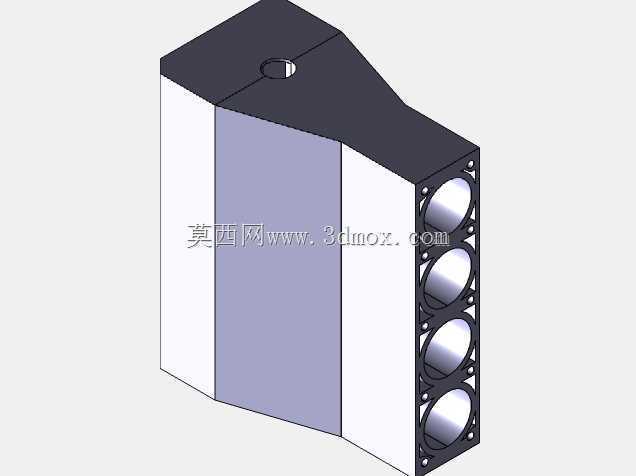

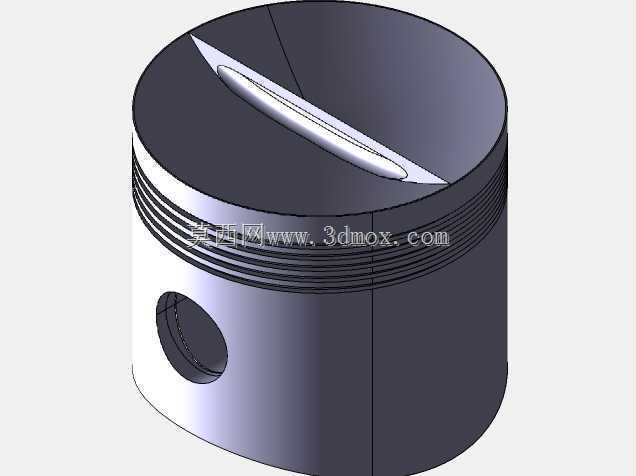

　　缸体部分的建模思路强调装配逻辑与运动包络。气缸孔沿长度方向等距布置，孔间距受缸壁厚度、冷却水腔、螺栓通道及整机长度限制；活塞外径与缸孔形成滑动配合，活塞环槽区域用于布置气环和油环，保证燃烧室密封并控制机油消耗。曲轴主轴颈与连杆轴颈之间通过曲柄臂连接，平衡块的轮廓需要随曲轴旋转进行空间检查，避免在高速运转时与缸体下部、连杆大头或机油泵结构发生干涉。

　　在安装边界上，这类直列四缸总成通常以缸体两侧或下部支撑点固定在车架、机架或设备平台上，悬置位置需要避开水套、主油道和薄弱壁厚。前端轮系区域可布置水泵、发电机、空调压缩机等附件，后端则连接变速箱或传动系统；进排气侧需要预留歧管、喷油器、火花塞或喷油管路的拆装空间。若用于教学或方案评审，该模型可直接展示活塞、连杆、曲轴之间的运动相位关系；若用于产品开发，则可在此基础上继续细化燃烧室、气门机构、冷却润滑系统和外围固定支架。

　　结构校核时，不能只关注静止装配状态。活塞到达上止点时，连杆接近竖直方向，曲轴曲柄与连杆轴线存在特定夹角；活塞下行后，连杆随曲轴转动产生横向摆动，因此缸体下部必须留出足够的侧向间隙。曲轴的轴向定位通常由止推轴承承担，飞轮端的载荷变化会直接影响止推面磨损。四缸机型相比单缸、双缸机型，动力脉冲更密集，整机平衡性更好，但对缸体刚度、曲轴强度和主轴颈支撑一致性的要求也更高。

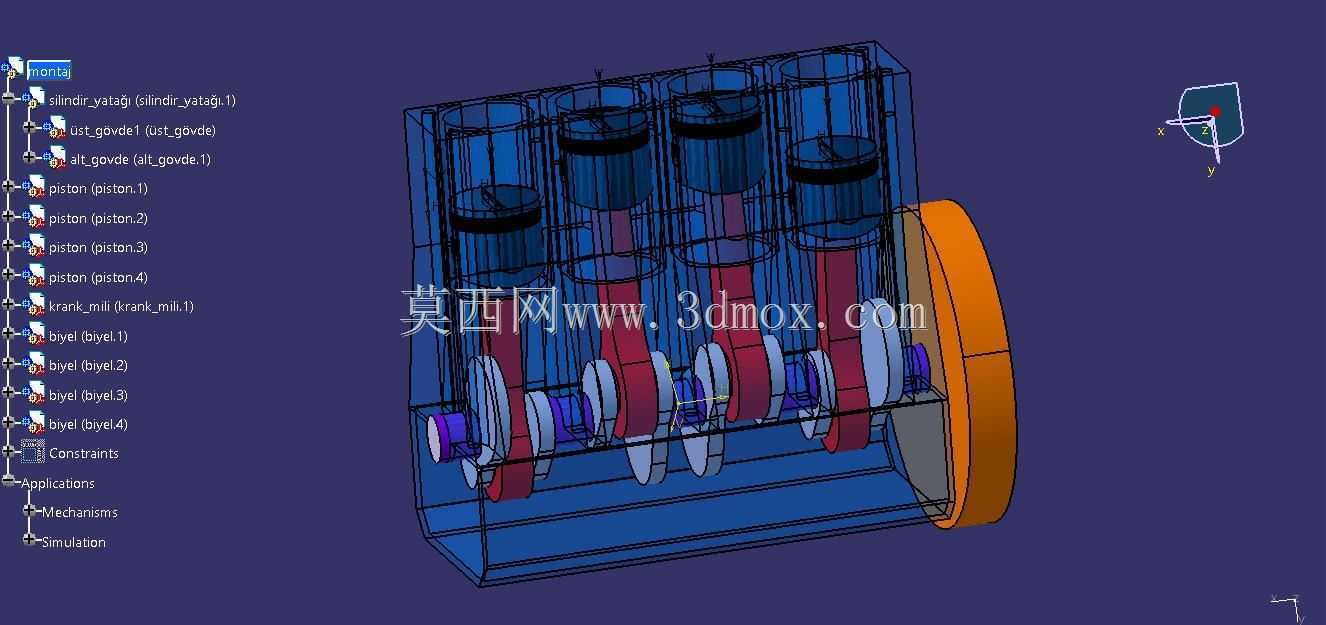

　　外形方面，整机主体呈长箱形，上部为并列气缸区域，下部为曲轴箱包容空间，端部飞轮形成明显的圆形外轮廓。三维结构以透明线框方式表达时，可以清楚看到内部活塞、连杆和曲轴的层叠关系，便于理解燃烧压力如何逐级传递到输出轴。对于机械设计人员而言，这类模型的价值不在于单一零件外观，而在于把运动机构、支撑壳体、动力输出和安装接口放在同一空间中检查，从而在方案阶段发现行程干涉、维护空间不足、支撑刚度薄弱和传动对接偏差等工程问题。
