带键槽渐开线斜齿圆柱传动齿轮

　　斜齿圆柱齿轮在工业传动场景中承担着动力与转速传递的核心作用，相较于直齿圆柱齿轮，其轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入、逐步退出接触的，重合度更高，传动平稳性显著提升，冲击、振动与运行噪声都更低，适合中高速、重载且对传动连续性要求较高的工况。这类零件常见于减速器、变速箱、机床主轴传动单元、输送设备驱动端、冶金辅机以及各类需要恒定传动比的动力传输链路中，既可以成对组成平行轴斜齿轮传动副，也可作为多级减速机构中的一级传动轮使用。

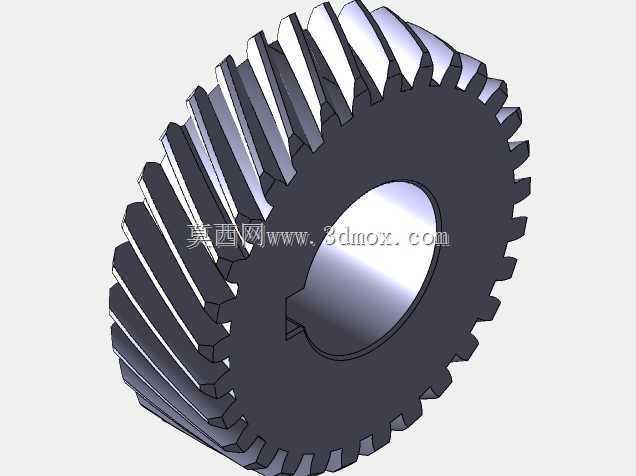

　　从结构细节来看，该齿轮为盘类圆柱斜齿轮，轮缘部分均匀分布渐开线斜齿，齿向沿轴线方向倾斜形成固定螺旋角；中心开设贯通安装孔，孔壁加工有单键槽，用于与传动轴通过平键实现周向固定，传递扭矩时避免轮与轴之间发生相对转动。齿轮端面保留平整的定位基准面，装配时可依托轴肩或套筒完成轴向限位，齿圈与内孔之间设置足够厚度的轮辐实体，保证齿根弯曲强度与整体刚性，避免受载后出现过大变形。

　　建模过程中首先确立基准轴线与分度圆柱，依据渐开线齿廓生成原理绘制端面齿形，再按照选定螺旋角将端面齿廓沿轴向扫掠形成连续斜齿，阵列后得到整圈轮齿；内孔与键槽按照轴系配合公差思路构建，键槽宽度、深度及位置度都贴合普通平键连接的常规装配要求，保证装入轴后键的两侧面可均匀承载。齿顶圆、齿根圆与分度圆的层级关系清晰，齿根处保留合理过渡圆角，降低应力集中风险，这一点在反复交变载荷的长期运行中对延长疲劳寿命尤为关键。

　　外形与安装边界方面，齿轮的外径由齿数、模数与齿顶高系数共同决定，轴向齿宽需匹配啮合配对齿轮的接触宽度，通常设计时会让小齿轮齿宽略大于大齿轮，避免装配轴向错位导致接触面积不足。内孔直径适配对应传动轴的轴径，键槽尺寸随孔径按标准系列选取，装配后齿轮端面不得超出轴段的定位区间，外齿顶圆与箱体内壁、相邻零部件之间要预留足够安全间隙，防止运转时发生刮蹭。选型与校核阶段，工程师会先根据输入转速、传递扭矩、传动比确定模数与齿数，再结合空间限制调整齿宽与螺旋角，螺旋角增大可提升重合度、让传动更平稳，但也会随之产生轴向分力，需要配套选用能承受轴向载荷的轴承，或采用人字齿轮抵消轴向力，因此螺旋角通常在常用区间内权衡取值。

　　实际装机运行时，斜齿轮的啮合接触线为沿齿向的斜线，载荷沿齿宽逐步分布，不会出现直齿轮那样全齿宽同时进入啮合的刚性冲击，在高速运转场景下优势尤为明显。润滑方面，闭式箱体中多采用油浴润滑或喷油润滑，轮齿啮合带出的润滑油可在齿面形成油膜，降低磨损与胶合风险；开式传动则需定期补充润滑脂，并做好防尘防护。维护拆解时，可先卸下轴向固定件，沿轴线方向将齿轮从轴上抽出，键连接结构拆装便利，便于更换磨损齿件或检修轴系。整个零件的结构没有冗余复杂特征，所有几何特征都服务于扭矩传递、装配定位与长期承载的工程需求，是机械传动系统中典型且应用极广的基础零件。
