两级变速箱用大直径斜齿传动轮结构

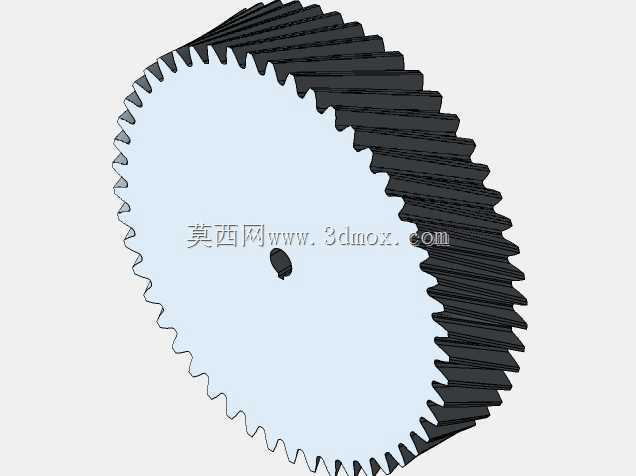

　　这款斜齿轮的三维结构围绕两级变速箱的高速级与低速级之间的动力传递需求搭建，齿向沿轮坯轴向形成连续螺旋倾角，和直齿轮相比，轮齿进入与退出啮合的过程不是沿全齿宽瞬时完成，而是从齿端逐步接触、逐步承载、逐步脱离，啮合重叠系数明显提升，运转时的冲击、噪声与局部齿面应力都能得到有效抑制，在中低速重载、输入转速存在波动的传动箱里表现稳定。从实际装机场景看，这类大直径斜齿从动轮常布置在变速箱中间轴或输出轴侧，和小直径主动斜齿轮配对，承担减速增扭的核心职能：电机或输入端传入的高转速小扭矩，经过一级斜齿副啮合后转化为低转速大扭矩，再传递给后续执行机构，常见于输送线驱动单元、小型工业减速机、轻工设备传动箱、非标自动化动力头以及需要平稳换向的变速机构中。

　　齿圈部分采用连续螺旋齿形，齿宽方向覆盖足够的接触长度，保证多齿同时参与承载，单齿受力峰值被分散到更长的接触线上，面对频繁启停、短时过载或负载脉动时，齿面不容易出现点蚀、崩边或局部塑性变形。轮体中心设置轴孔与键槽定位结构，装配时轴段穿入内孔，通过平键完成周向止转，轴肩与锁紧件从两侧限制轴向窜动，保证齿轮和轴的同轴度；建模时内孔直径、键槽宽度与深度、齿顶圆外径、齿宽厚度、螺旋角方向都需要和配对齿轮、箱体内部轴承跨距匹配，避免运转时齿面偏载或轮缘和箱体内壁发生干涉。设计过程中先依据传动比要求确定齿数，再结合中心距约束反推模数与螺旋角，齿顶圆、齿根圆和分度圆沿螺旋面逐层生成，齿廓过渡位置保留合理圆角，降低热处理与铣齿加工时的应力集中风险；

　　轮辐区域采用近实心盘式结构，在保证刚性的前提下控制整体重量，既避免大直径轮体转动惯量过大造成启停迟滞，也能减少不必要的材料占用。安装边界上，齿轮装入箱体后，齿顶和箱体内壁之间要预留足够的润滑油回流与散热间隙，两侧端面和轴承、挡圈之间留出轴向游动余量，配对齿轮的中心距公差、轴系平行度误差会直接影响齿面接触斑点，装配时需通过垫片调整啮合侧隙，保证齿面沿齿宽方向均匀接触。斜齿的螺旋方向和轴系轴向力直接相关，两级变速箱布置时通常让中间轴上两个斜齿轮的螺旋方向相反，使两段啮合产生的轴向力部分抵消，降低轴承的轴向承载负荷，延长支承件使用寿命。整个轮体的三维造型完整还原了渐开线螺旋齿面、中心安装孔、键槽以及轮盘过渡结构，可用于干涉校验、传动比核算、轴系装配模拟以及加工工艺规划，工程师在箱体设计阶段就能核对齿部运动包络是否和周边润滑管路、加强筋、检视口发生空间冲突，也能据此评估齿轮拆装时从箱体分箱面取出的操作空间，减少后期样机试制阶段的返工。
