高精度斜齿传动齿轮结构设计

　　斜齿轮作为平行轴或交错轴动力传递场景中应用极为广泛的传动构件，在各类减速装置、变速传动箱、动力输出机构以及精密传动工位中承担着扭矩传递、转速匹配的核心作用。和直齿圆柱齿轮相比，斜齿的轮齿沿齿宽方向呈螺旋角排布，轮齿进入啮合与退出啮合的过程是沿齿向逐步完成的，不会出现直齿传动中整齿突然撞击啮合的情况，因此在中高速重载传动工况下，运转平顺性、噪音控制表现以及承载能力都有明显优势，在对传动平稳性有要求的工业设备、车用传动单元、自动化生产线驱动端都十分常见。

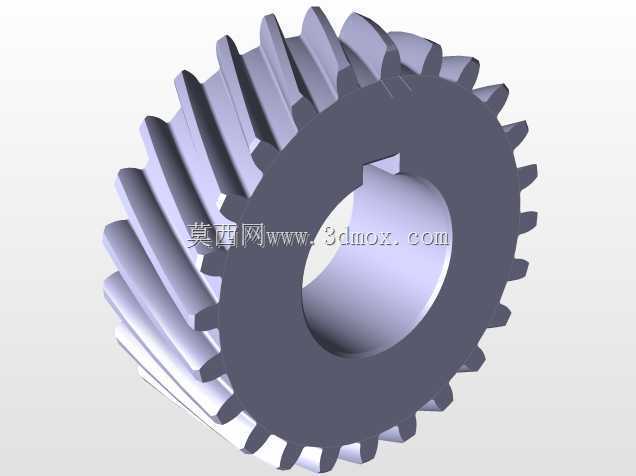

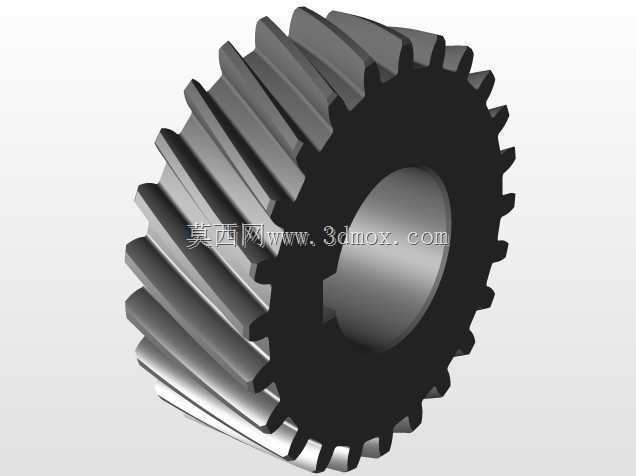

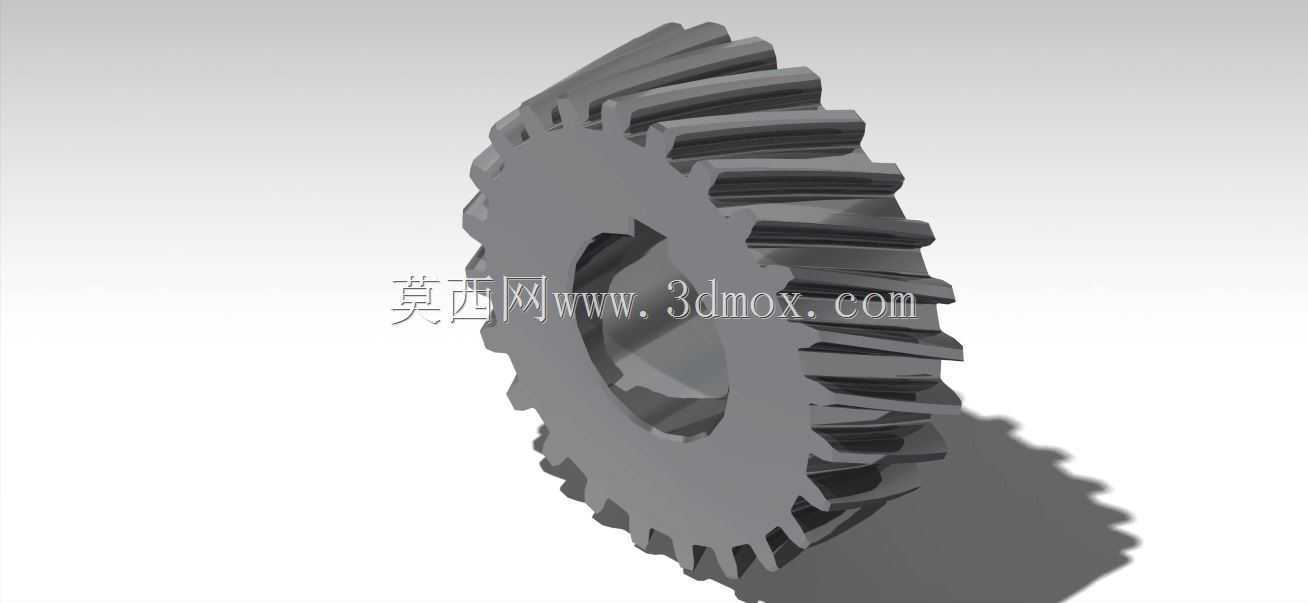

　　从该零件的结构特征来看，整体为盘类齿轮构型，外缘沿圆周均匀分布斜向轮齿，轮齿的螺旋升角在建模过程中通过齿向扫掠路径完成参数化定义，齿廓曲线遵循渐开线啮合原理，保证配对齿轮在传动过程中瞬时传动比恒定，避免啮合过程中出现冲击、卡滞或者传动比波动。齿轮中心设置贯通安装孔，孔壁预留键槽结构，用于和传动轴通过平键实现周向固定，传递扭矩时避免齿轮和轴之间出现相对转动；齿轮端面和轴肩、锁紧挡圈配合，完成轴向位置的限位，保证齿轮在轴系中的安装位置精度，防止运转过程中出现轴向窜动。

　　建模过程中首先完成齿轮基础参数的梳理，先确定分度圆直径、齿顶圆、齿根圆、模数、齿数、压力角以及螺旋角核心参数，先在草图平面绘制齿轮的端面渐开线齿廓，通过齿顶圆弧、齿根过渡圆角完成单齿端面轮廓的封闭，随后沿螺旋线路径完成扫掠生成单齿实体，再通过圆周阵列完成全部轮齿的排布。齿根位置特意设置过渡圆角，避免热处理以及重载受扭时在齿根位置产生应力集中，从结构设计层面降低齿根断裂的失效风险。齿轮的轮毂部分厚度大于轮齿辐板厚度，提升安装孔位置的结构刚性，避免轴孔配合位置受挤压出现变形；辐板区域在保证刚性的前提下控制整体重量，减少转动惯量，让传动启停过程的动态响应更迅速。

　　实际选型装配时，首先要确认安装边界：齿轮的齿顶圆外径决定了传动箱内部齿轮副的安装中心距，配对安装的两个斜齿轮需要保证螺旋角大小相等、旋向相反，中心距公差控制在设计允许范围内，侧隙预留合理，既不能因为侧隙过小出现运转卡齿、热胀抱死，也不能因为侧隙过大导致传动回程误差超标、正反转换向时出现冲击。齿宽尺寸需要和啮合配对齿轮的齿宽匹配，通常小齿轮齿宽会略大于大齿轮，避免轴系出现少量轴向错位时啮合齿宽不足导致局部应力过载。中心安装孔的公差带一般选用过渡配合，和传动轴的配合公差匹配，保证装配后同轴度达标，运转时不会出现偏心抖动。键槽的尺寸和所选平键规格对应，键槽的对称度公差需要符合传动件设计规范，保证扭矩传递时键的受力均匀。

　　在实际工况适配层面，这类斜齿轮常用于封闭齿轮箱内部的传动级，润滑方式多采用油浴润滑或者喷油润滑，轮齿啮合面的加工精度会直接影响传动效率与使用寿命，三维建模阶段保留的齿面、齿根圆角细节，可直接用于后续的机加工工艺编排、有限元受力分析以及啮合运动仿真。通过运动仿真可以验证轮齿在全啮合周期内不存在干涉，齿面接触轨迹沿齿宽方向均匀分布，不会出现偏载导致的局部齿面过早磨损。针对中高速运转场景，斜齿轮的轴向力会在工作时作用在轴系上，因此配套轴承需要选用可承受轴向载荷的类型，或在传动结构中采用左右旋成对布置的斜齿轮抵消轴向合力，降低轴承的负载。

　　结构细节上，齿轮两端面的粗糙度、端面跳动公差都有明确要求，端面作为轴向定位的基准，需要和安装孔轴线保证垂直，避免齿轮装夹后出现摆差。轮齿的齿顶边缘做微小倒角处理，去除机加工产生的锐边毛刺，既避免装配过程中划伤操作人员，也防止毛刺脱落进入润滑油路造成齿面磨粒磨损。整个零件的建模过程完全遵循机械传动设计规范，所有结构特征都对应实际加工与装配的工艺需求，没有冗余结构，可直接用于传动方案的结构验证、装配干涉检查以及后续工程图纸的输出。
