不锈钢针型截止阀工业级三维设计

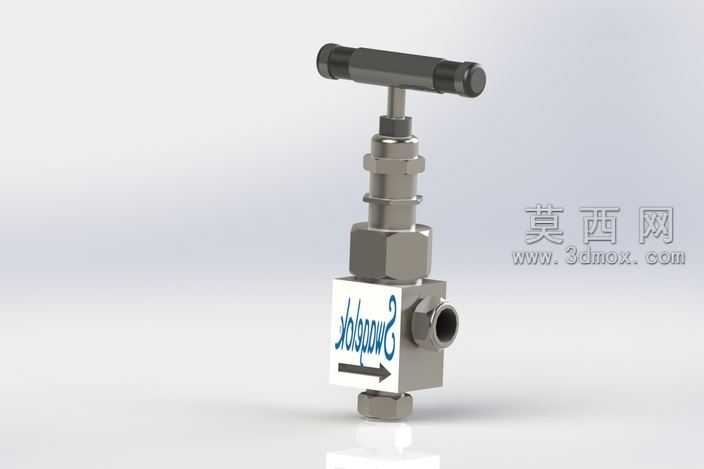

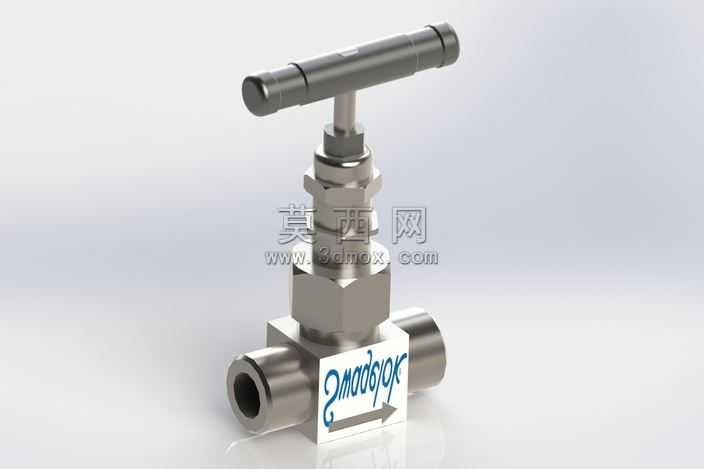

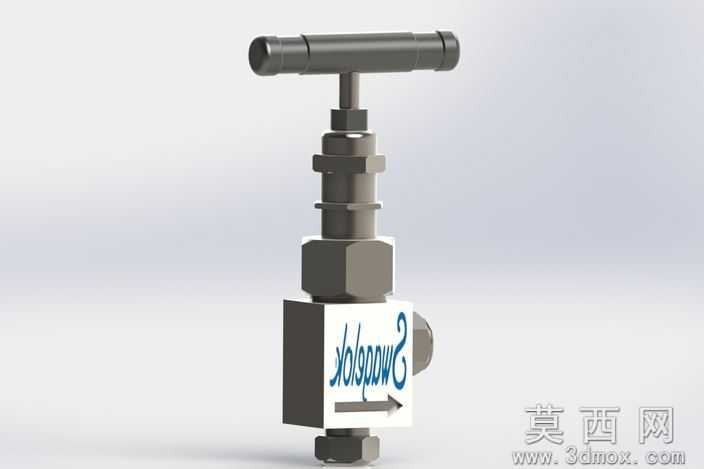

本作品为工业管路用针型截止阀的三维参数化设计成果，建模阶段严格遵循美标SS-6NBF6系列阀门的尺寸规范，采用SolidWorks进行全参数化特征建模，首先从阀体基体入手，通过拉伸、切除、旋转等基础特征构建出三通式阀体的主体轮廓，对两端的承插焊连接接口做了精准的壁厚与内径尺寸匹配，保证接口可适配对应规格的工业管路。针对阀杆升降调节结构，单独拆分出阀杆、压盖、密封填料组、手轮等独立零部件，对阀杆与阀体的配合螺纹做了真实的螺旋扫描特征还原，密封填料区域的多层密封结构也按照实际装配关系做了分层建模，还原了阀门的密封逻辑。手轮部分采用T型手柄结构，建模时做了圆角过渡处理，还原实际产品的握持手感设计，阀体表面的品牌标识区域采用包覆特征制作，还原丝印标识的真实效果。材质渲染阶段，阀体、阀杆、压盖等金属部件统一赋予316不锈钢材质，调整金属粗糙度参数模拟锻造不锈钢的哑光金属质感，手轮部分做了发黑处理的金属材质区分，密封填料部分赋予聚四氟乙烯的半哑光非金属材质，打光采用三点布光方案，主光从侧上方打亮阀体主体轮廓，补光弱化金属部件的死黑阴影，背光勾勒阀门的边缘轮廓，最终渲染图清晰展现阀门的整体结构与金属质感。设计过程中充分考虑阀门的实际装配逻辑，所有零部件之间保留了合理的装配间隙，阀杆的升降行程做了限位约束，可通过三维软件的运动仿真模拟阀门的启闭调节过程，验证阀杆行程与流通截面的对应关系，同时对阀体的流道部分做了平滑过渡处理，减少管路介质流通时的阻力，整体模型结构完整，细节还原度高，可用于工业阀门的产品展示、装配培训以及管路系统的虚拟装配验证。
