工业管道用蒸汽截止阀结构设计

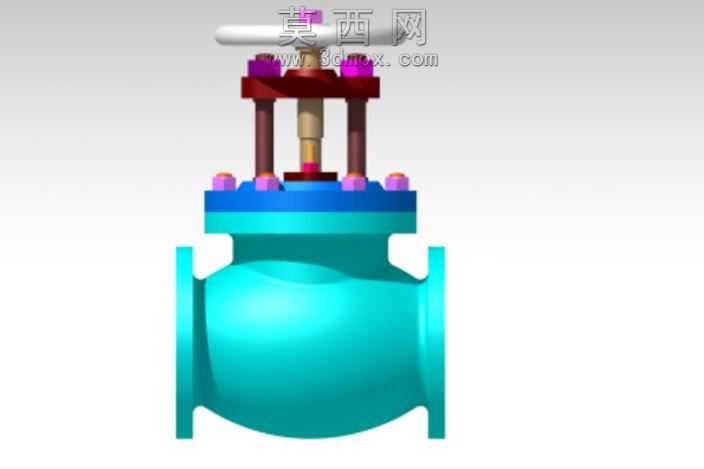

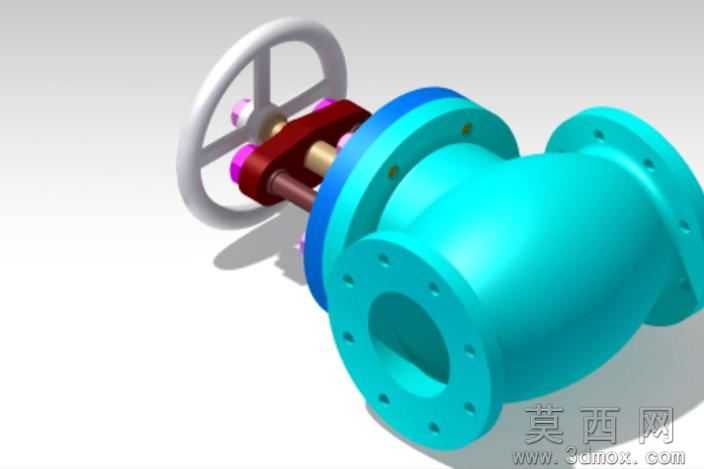

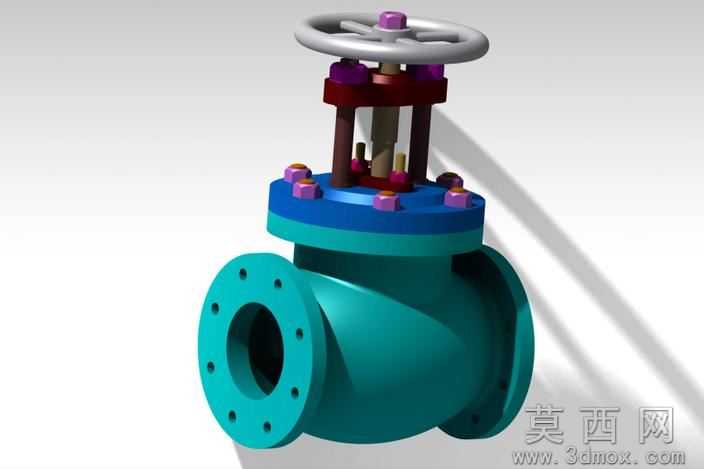

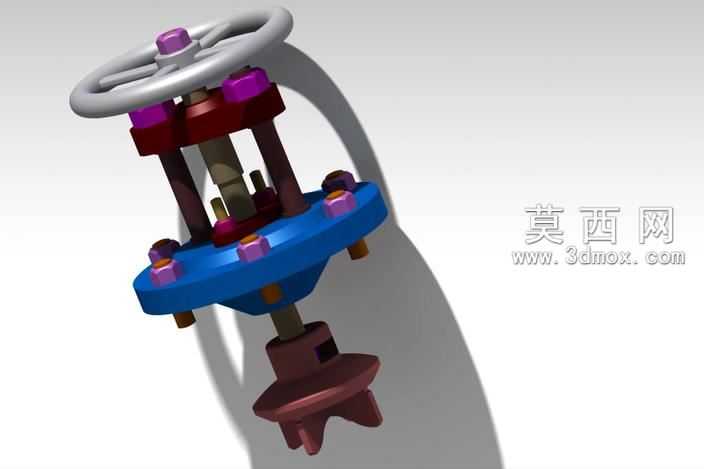

本蒸汽截止阀三维模型采用参数化建模思路完成，整体结构严格遵循工业截止阀的通用设计规范，建模过程中先对阀体、阀盖、阀杆、手轮、密封组件、法兰连接结构等核心部件进行独立草绘，通过拉伸、旋转、扫掠、布尔运算等特征操作完成各零件的精细化建模，再按照实际装配约束关系完成总装，保证各运动部件的配合间隙符合实际工业产品的公差要求。模型渲染阶段针对不同部件赋予了对应材质：阀体采用铸钢材质搭配青绿色工业漆面，还原工业阀门的实际涂装效果；阀盖连接螺栓、阀杆采用金属不锈钢材质，表现金属部件的光泽与质感；手轮采用灰铸铁材质搭配哑光漆面，顶部操作标识块采用紫色工程塑料材质，密封垫片采用橡胶材质，各材质的粗糙度、反光度、折射参数均经过反复调试，渲染出的效果图光影层次清晰，部件区分度高，能够直观展现产品的外观与结构细节。结构设计上，该截止阀采用法兰连接形式，两端法兰的螺栓孔位置、孔径、密封面尺寸均符合对应压力等级的管道连接标准，阀杆采用明杆结构设计，可直观观察阀门的启闭状态，手轮通过阀杆螺母与阀杆连接，旋转手轮即可带动阀杆升降实现阀门的通断控制，阀盖与阀体之间采用螺栓紧固搭配密封垫片的结构，保证中腔的密封性能，阀瓣与阀座的密封面经过结构优化，能够满足蒸汽介质工况下的密封要求，整体结构紧凑，流道设计符合流体力学要求，可有效降低介质流动阻力，适配发电、热力输送等场景的蒸汽管路通断控制需求，建模过程中对所有倒角、圆角、工艺槽等细节结构都做了还原，保证模型与实际工业产品的结构一致性，可用于产品展示、结构校核、教学演示等多种场景。
