车载环形风力涡轮发电装置结构

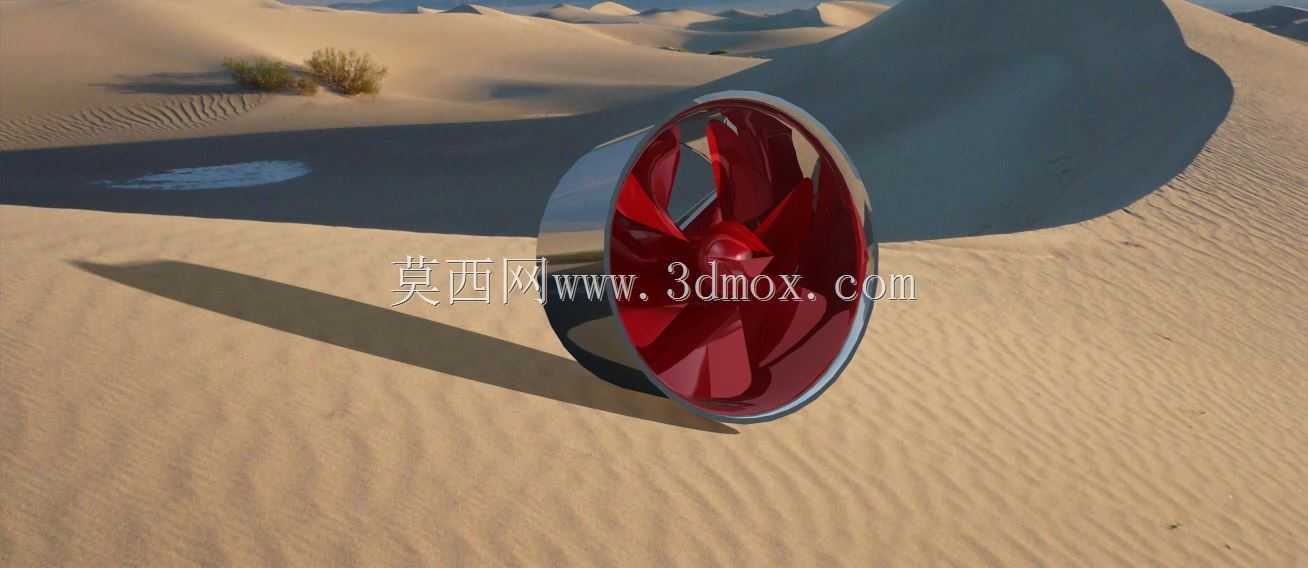

　　该结构面向电动车辆行驶过程中的辅助补能需求，采用环形外框与内置轴流叶轮组合的布置方式，可嵌入车辆前部进气区域或外置导流通道内使用。装置整体呈扁平圆筒形态，外圈为承力壳体，承担安装定位、气流约束和防护作用；内部叶片沿轮毂周向均布，叶型从根部向轮缘方向连续扭转，能够在来流冲击下形成稳定转矩。与常规开放式风机不同，该结构强调风道边界对气流的引导，环形内壁使进入叶轮的气流尽量沿轴向通过，减少侧向逃逸和局部紊流损失。

　　从实际用途看，它并不是替代车辆主驱动系统的动力源，而是利用车辆运行时相对气流产生的可用能量，带动后部发电组件为电池组进行小功率补充。工程应用中，这类装置更适合作为续航辅助模块，配合制动能量回收、整车热管理和低压用电系统协同工作。布置时需要重点权衡迎风阻力与发电收益：若安装位置过于突出，会增加整车风阻；若嵌入深度不足，叶轮获得的有效风量又会受限。因此模型中外圈厚度、轮毂直径和叶片弦长都体现了紧凑化思路，目标是在有限安装空间内取得风量、转矩和阻力之间的平衡。

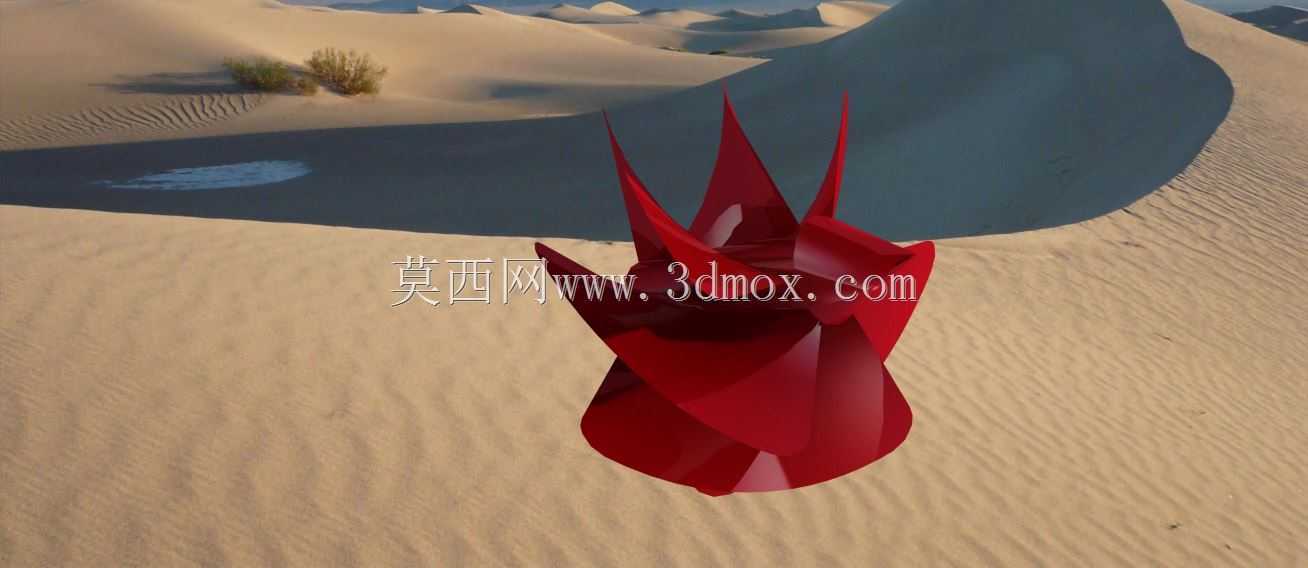

　　结构设计上，轮毂位于流道中心，承担叶片固定和转轴连接功能；叶片前缘朝向来流方向，后缘顺气流出口方向延展，曲面过渡连续，便于在三维环境中检查叶尖与环形内壁的间隙。轮缘附近保留均匀环形间隙，既避免旋转件与固定壳体干涉，又为高速转动时的微小变形、振动偏移和装配公差留出余量。外圈前后端可根据整车造型设置导流唇边，入口侧适当扩大迎风捕获面积，出口侧保持顺畅排流，防止气流在叶轮后方堆积形成背压。

　　安装边界方面，圆筒外廓需要与车身覆盖件、防撞梁、冷却模块及线束路径共同校核。前置布置时，不能遮挡散热器主要进风面积，也不能影响行人保护和低速碰撞后的维修空间；侧置或后置方案则需考虑车身负压区对气流效率的影响。模型可用于检查叶轮直径、壳体宽度、安装耳位以及中心轴高度，在数模状态下确认旋转包络体与周边静止件的安全距离。若进入详细设计阶段，还需在中心轮毂后方补充发电机、轴承、密封件和支撑支架，并结合转速范围评估叶片强度、疲劳寿命与气动噪声。

　　对于结构设计人员，该模型的价值在于直观呈现环形风力涡轮的空间关系：外壳既是流道壁，也是安装基体；叶片既是气动元件，也是旋转承载件；轮毂既要传递转矩，又要容纳轴系接口。开展选型分析时，可围绕不同车速下的进风量、叶轮转速、发电功率和附加阻力做联动校核，再通过CFD或风洞试验修正叶型角度。三维建模过程中，应保证叶片曲面光顺、周向阵列一致、内外圈同轴，并在装配层级中区分旋转域与固定域，为后续运动干涉检查、工程出图和仿真前处理提供清晰基础。
