汽车座椅靠背侧部塑料护板结构设计

　　该零件属于汽车座椅总成中的靠背侧部覆盖件，主要承担座椅侧面骨架遮挡、调节机构防护以及内饰外观匹配三方面作用。在整车座舱环境中，座椅靠背侧区域靠近乘员肩部、背部与座椅调节手柄，既需要与座椅发泡面套、靠背骨架、调角器护罩及周边地毯或门板边界保持稳定间隙，又要在长期使用中承受乘员倚靠、手部触碰、清洁擦拭以及低温热老化带来的变形影响。因此该类饰板并非单纯外观件，而是兼顾装配定位、运动避让、结构加强和人机安全的内饰塑料件。

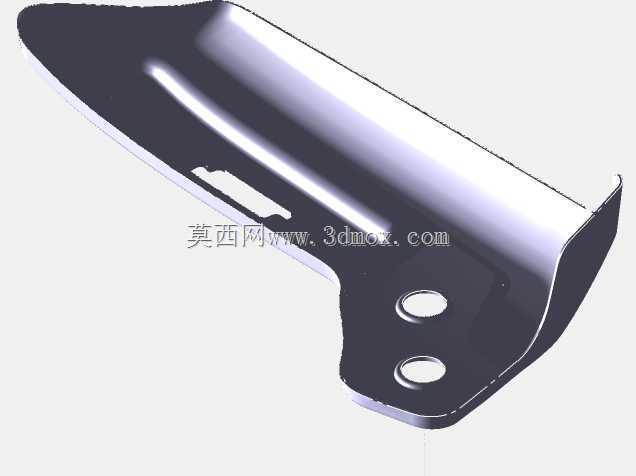

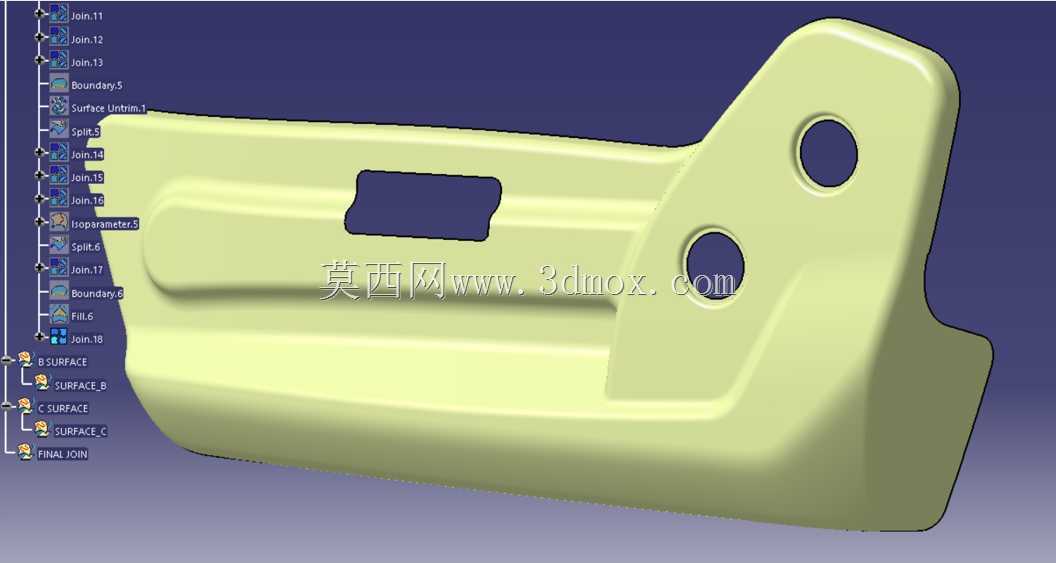

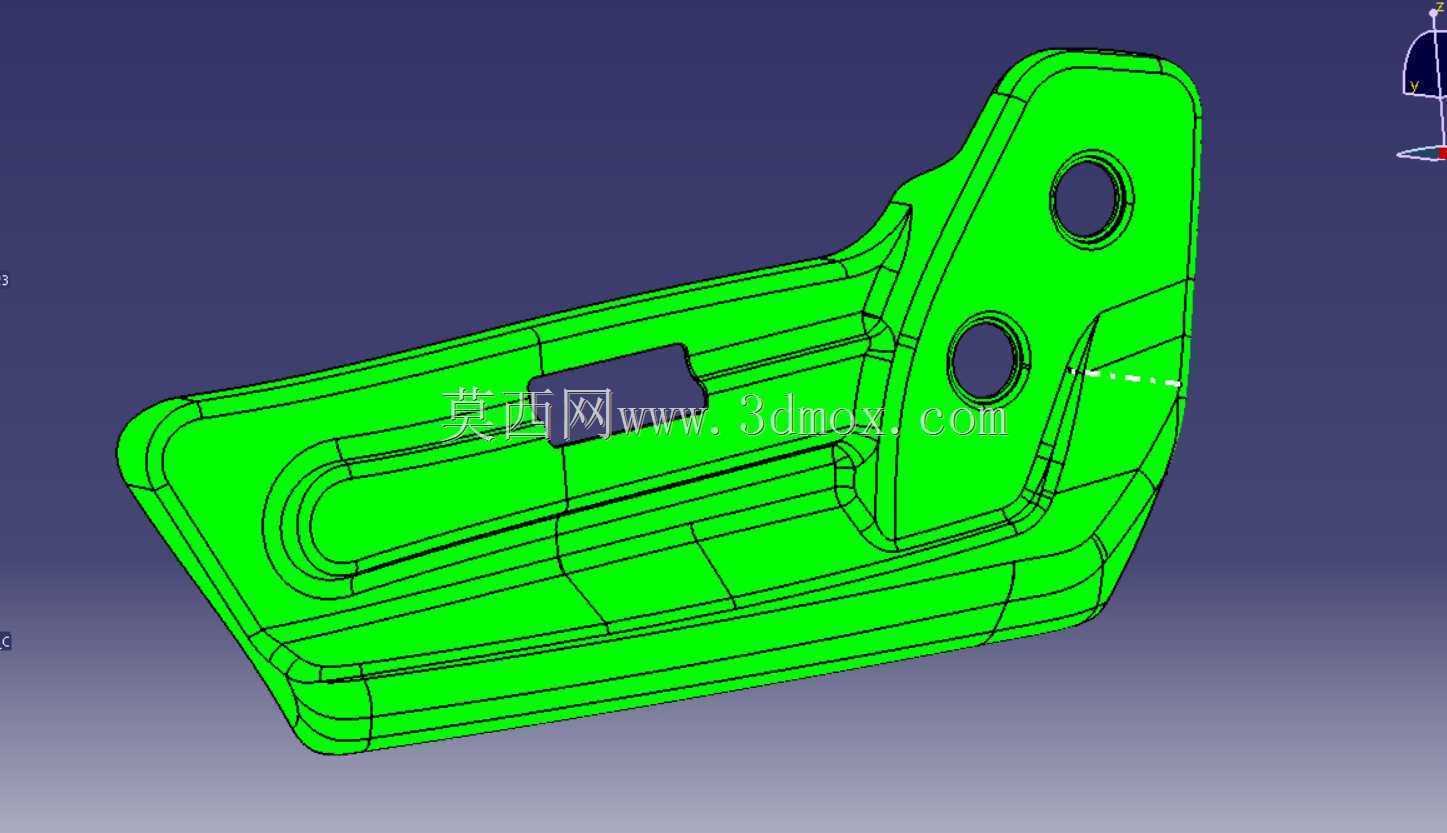

　　从结构形态看，零件采用大面积薄壁曲面造型，整体沿座椅靠背侧轮廓延伸，外表面与座椅侧面型面连续过渡，边缘设置翻边以提高刚性并遮挡内部骨架。板体上可见多处开孔与局部凹腔，这些特征通常用于避让调角器手柄、座椅调节按钮、线束、安全带相关部件或安装卡扣。靠近前端和下端的区域布置了圆形及异形孔位，可作为紧固件过孔、定位销孔或功能件安装口。孔位周围通过局部加厚、凸台和加强筋形成承载区域，避免单点锁附后出现应力发白、开裂或装配翘曲。

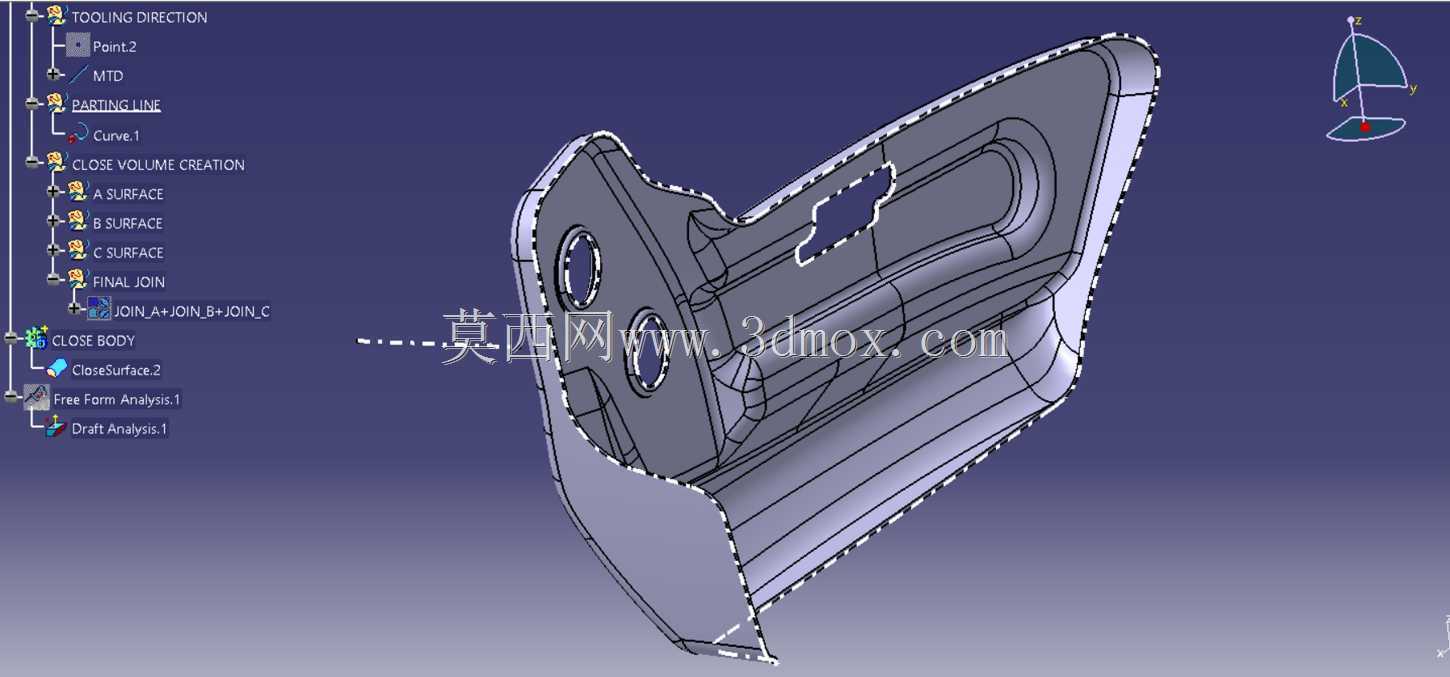

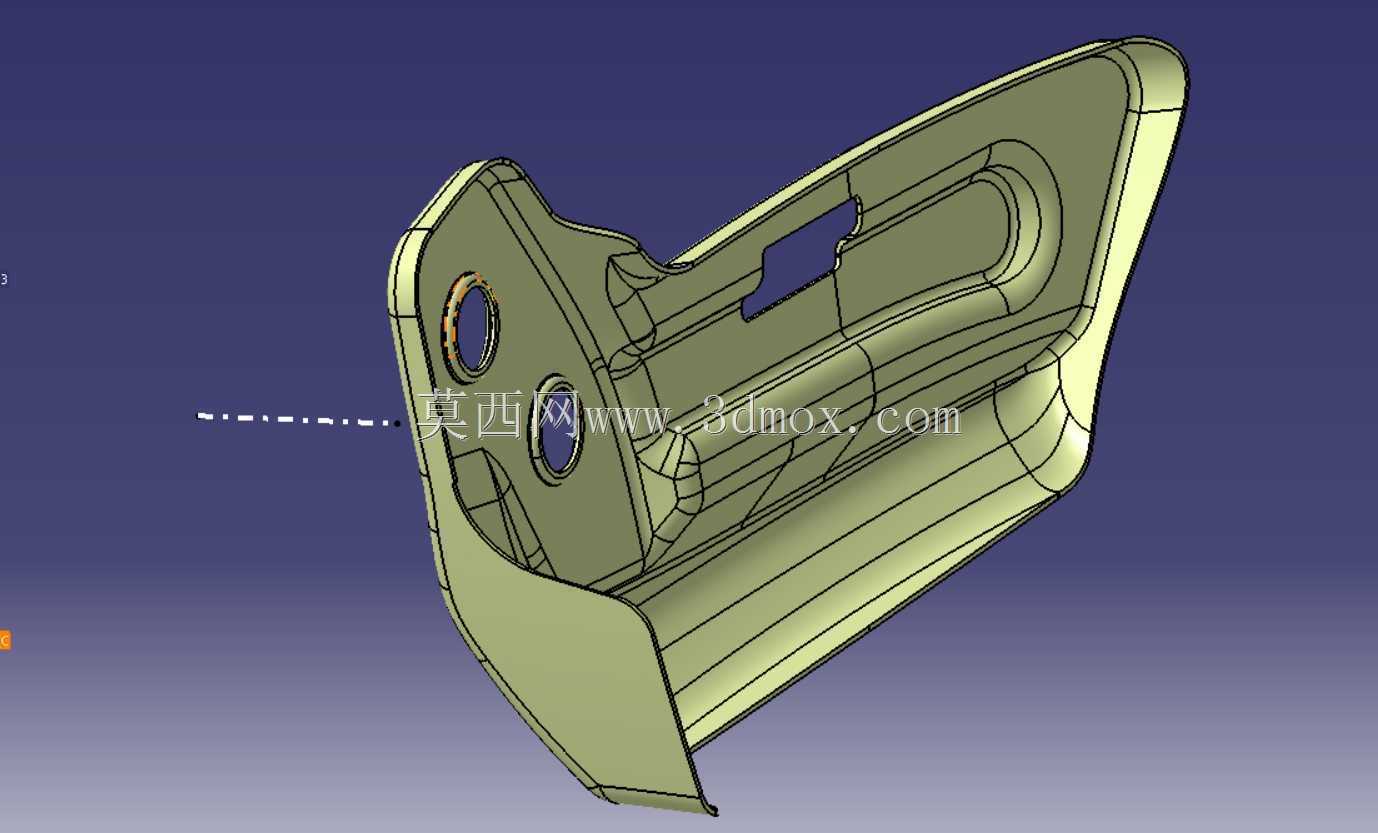

　　设计思路上，该件优先围绕座椅骨架的安装边界展开。三维建模时需要先确认靠背侧管梁、侧板、调角器中心、滑轨相对位置以及座椅发泡压缩后的理论外形，再反向构建饰板外表面。饰板内壁不能与骨架运动件发生干涉，尤其在座椅靠背角度调节、座椅前后滑动以及发泡受压膨胀时，需要保留均匀的安全间隙。外表面则要满足内饰分缝要求，与相邻护罩、面套、门板或后排乘员可见区域形成一致的视觉边界。模型中保留的分模线、拔模方向和曲面分层特征，也反映出注塑成型工艺对结构设计的约束。

　　外形尺寸方面，这类侧饰板通常为狭长薄壁件，长度随座椅靠背侧轮廓变化，宽度覆盖骨架侧面及部分靠背厚度方向，壁厚多采用均匀薄壁设计，并在安装点、边缘和孔位周边做局部增厚。由于零件投影面积较大、曲面起伏多，刚度控制是重点。若壁厚不均，注塑后容易出现缩痕、翘曲和装配间隙不稳定；若刚性不足，车辆行驶振动或乘员侧靠时会产生异响。因此在非外观面设置纵横交错的加强筋、边界翻边和局部肋板，可在不明显增加重量的前提下提升抗弯能力。

　　安装方式上，该饰板一般采用卡扣、螺钉与定位柱组合固定。定位柱先约束零件与骨架的相对位置，卡扣承担快速装配和日常保持力，螺钉则布置在靠近调角器或下端受力较大的位置，防止车辆振动后松脱。设计时需要关注卡扣插入方向、装配力大小以及维修拆卸空间，避免工人在线装配时强行敲击导致卡脚断裂。对于可见区域的螺钉孔，通常还需配合堵盖或与手柄护罩集成，以保证内饰外观完整性。

　　在功能特性上，材料一般选用具备一定韧性和耐热性的内饰塑料，能够适应座舱夏季高温、冬季低温以及紫外线长期照射。零件边缘不能存在锋利毛刺，朝向乘员的区域需满足碰撞时的圆角和凸出物要求。与座椅面套搭接处要控制压接量，既不能因间隙过大露出内部结构，也不能压迫面套造成褶皱。针对调角器手柄等运动件，饰板开孔周围需预留手柄摆动空间，并在手柄运动极限位置检查动态包络。

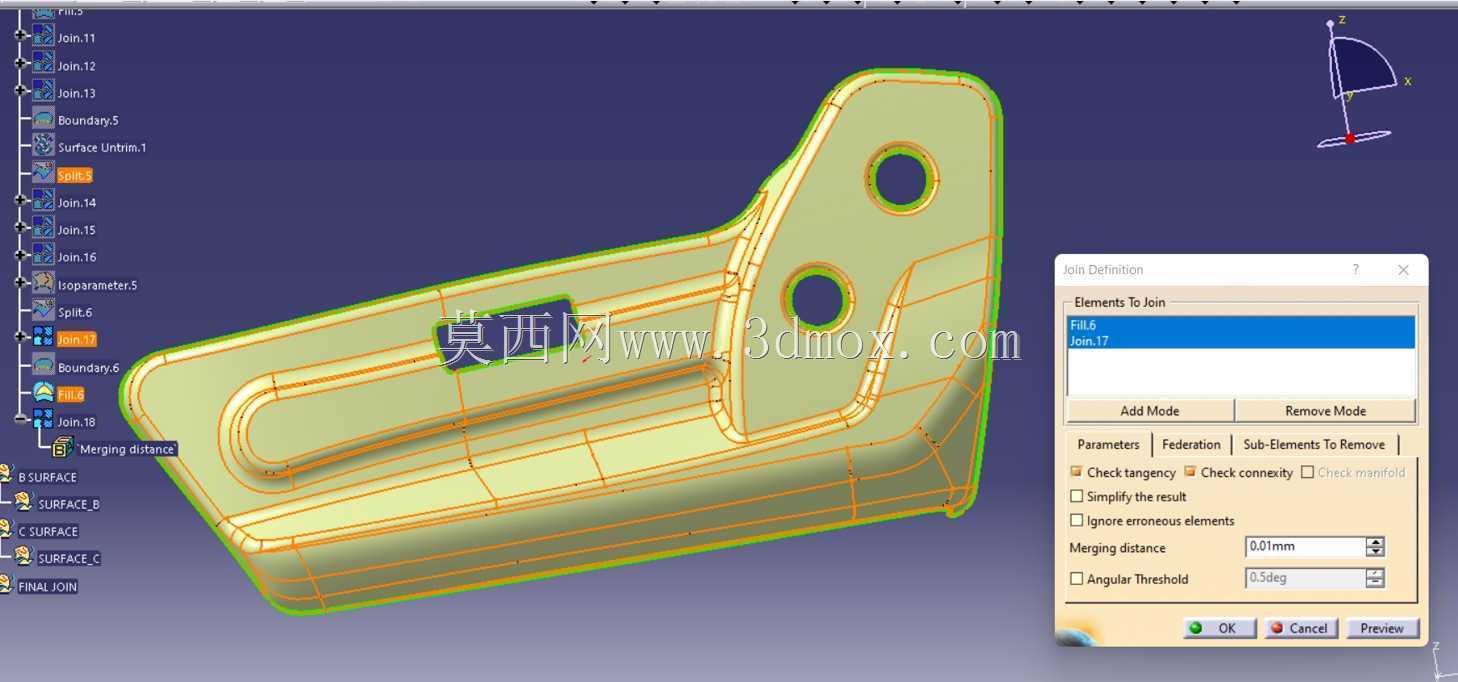

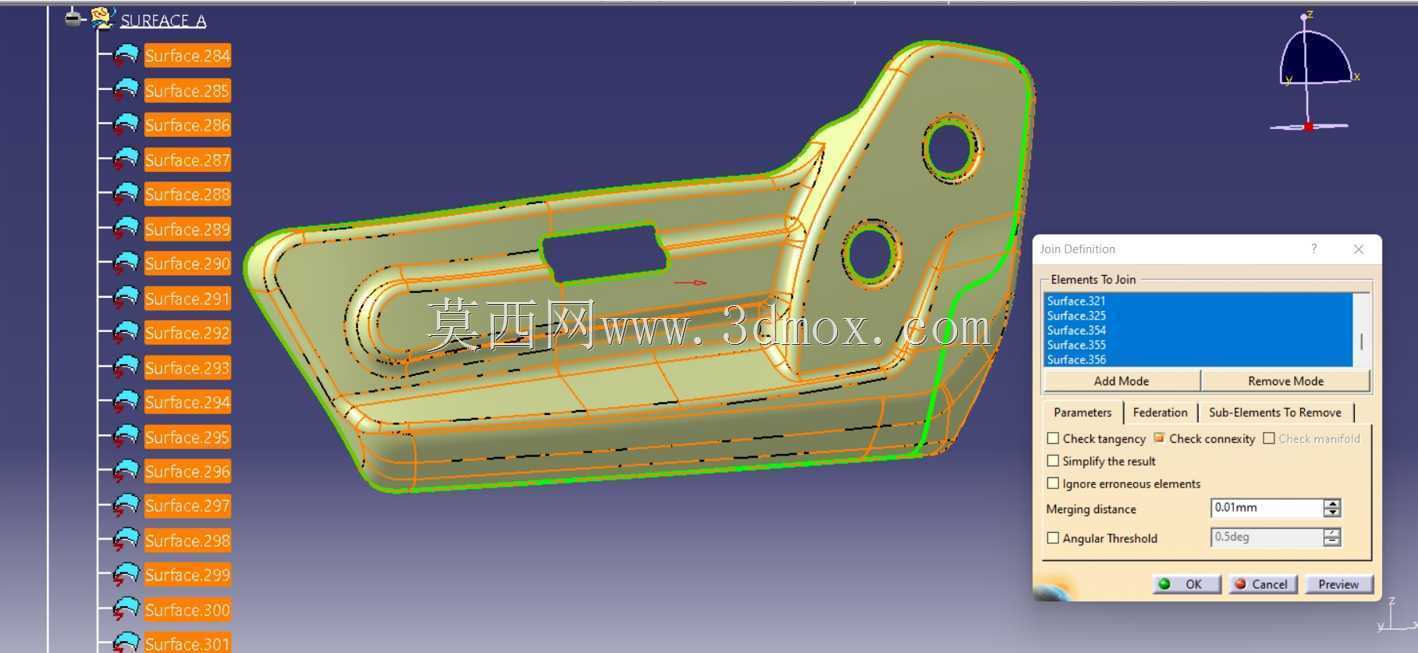

　　从工程建模流程看，该类零件需要在曲面外观、骨架硬点、成型工艺和装配公差之间反复协调。外表面追求连续光顺，内表面则强调筋位、凸台、卡扣和安装孔的可制造性；拔模方向要与主要出模方向一致，深腔和侧孔区域需评估滑块或斜顶结构。通过三维数模可以提前检查饰板与骨架、发泡、手柄、线束及相邻内饰件的静动态干涉，也能用于校核壁厚分布、分模线位置和装配顺序。最终结构既要满足座椅轻量化和内饰质感要求，也要保证批量注塑生产时尺寸稳定、装配可靠，并在整车使用寿命内保持无松动、无异响、无明显变形。
