双开平移式自动感应检测门结构

　　这套双开平移式自动检测门主要面向洁净车间入口、实验室通道、设备防护隔断以及自动化产线人员通行区域，用于在人员或物料接近时完成门扇自动开启、通行后平稳闭合，并可与检测、联锁、门禁等系统配合，形成受控通行边界。模型重点表达了门扇、顶部承载轨道、底部导向件、门框立柱和驱动安装区域之间的装配关系，适合在方案布置、结构校核和非标自动化设备集成时作为参考。

　　从实际用途看，该结构并不只是简单的两扇玻璃门。顶部横梁承担导轨、吊挂件和驱动组件的安装，门扇通过上部吊挂受力，下部设置导向或承托边界，避免开合过程中出现摆动。双扇门向两侧平移开启，能够在门洞宽度有限的情况下获得较大的通行净宽；相比单扇平移门，双开形式两侧行程更短，开门响应时间和门扇伸出距离都更容易控制，适合人员频繁通过、推车进出或与检测工位联动的场景。

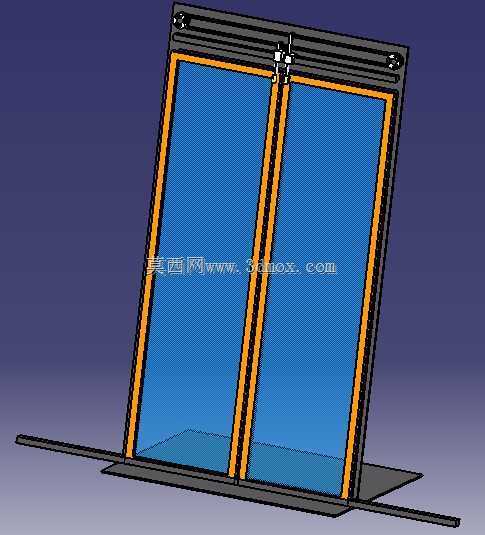

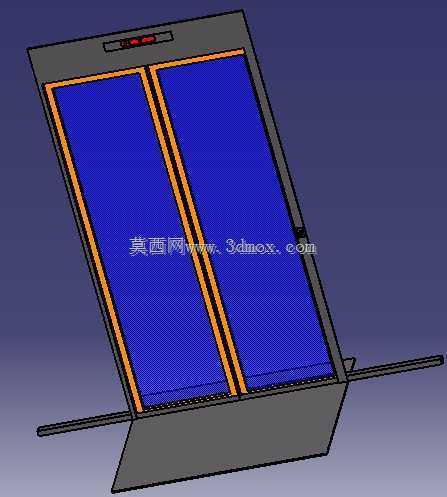

　　结构设计上，门扇采用矩形边框加透明面板的形式。边框承担刚度和连接件定位，透明面板则满足观察、采光和区域隔离需求。两门扇对中处设置了配合边界，关闭时中缝对齐，顶部可见吊挂与传动相关的安装位置。轨道梁沿门洞横向布置，既作为门扇运动方向的基准，也将上部载荷传递到两侧立柱。立柱与底框共同确定安装轮廓，现场固定时需要保证左右立柱垂直度、顶部轨道水平度以及底部门槛导向槽与轨道平行，否则门扇运行中容易出现卡滞、异响或中缝错位。

　　在建模思路上，该模型把可视机械结构与运动关系放在首位：门扇以竖直平面为主，沿水平方向往复移动；顶部构件预留驱动、同步带或连杆机构的布置空间；底部平台表达安装基面和门扇扫过区域。对于工程人员而言，布置此类门体时不能只看门扇外形，还需要校核门洞上方是否有足够梁高容纳导轨和驱动件，门后两侧是否预留门扇收纳空间，地面是否需要埋设导向槽或保持平齐。若用于洁净室，还应控制下部门缝与地轨形式，减少积尘面；若用于设备防护，则需与安全联锁信号配合，在设备运行时限制门体开启。

　　安装边界方面，双开门总宽决定了两侧固定框和旁侧藏门空间，门扇高度决定顶部吊挂点与底部导向的跨度。门扇厚度方向虽然占用较小，但门框、轨道梁和外部装饰罩会叠加尺寸，三维布置时应在门体前后留出维护距离，尤其顶部驱动位置需要预留检修空间。底部承载板或门槛不能与通行叉车、AGV、料车的路径干涉，两侧立柱外轮廓也应避开墙体管线和传感器支架。若增加电眼、安全光幕、感应探头或电磁锁，相关支架可沿立柱和顶部梁布置，线缆宜从立柱内部或横梁后侧走线，使外露运动件减少。

　　从运动可靠性角度，门扇吊挂点应尽量靠近门扇重心上方，保证玻璃或板材受力均匀；导轨接头处应平滑，避免滚轮通过时产生冲击；两扇门的同步动作可通过中间传动件实现，也可由独立驱动配合控制逻辑完成。关闭位置需要设置限位与缓冲，防止刚性碰撞；开启位置则要保证门扇不会越过旁侧结构。对于带检测功能的入口，还可在门区设置检测传感器，当人员进入识别范围后给出开门信号，门体全开并保持安全时间，待通道清空后再闭合。

　　整体来看，该模型呈现的是一种以平移开合为核心的自动门框架，结构层次清楚，门洞、门扇、轨道、立柱和底部导向关系明确。将其放入厂房或产线三维布局中，可以直接用于检查通行净空、门体开启包络、驱动维护空间以及与周边检测设备的衔接位置，也便于后续细化驱动选型、密封件、五金件和安全联锁安装方式。
