螺旋轨道式振动送料盘结构

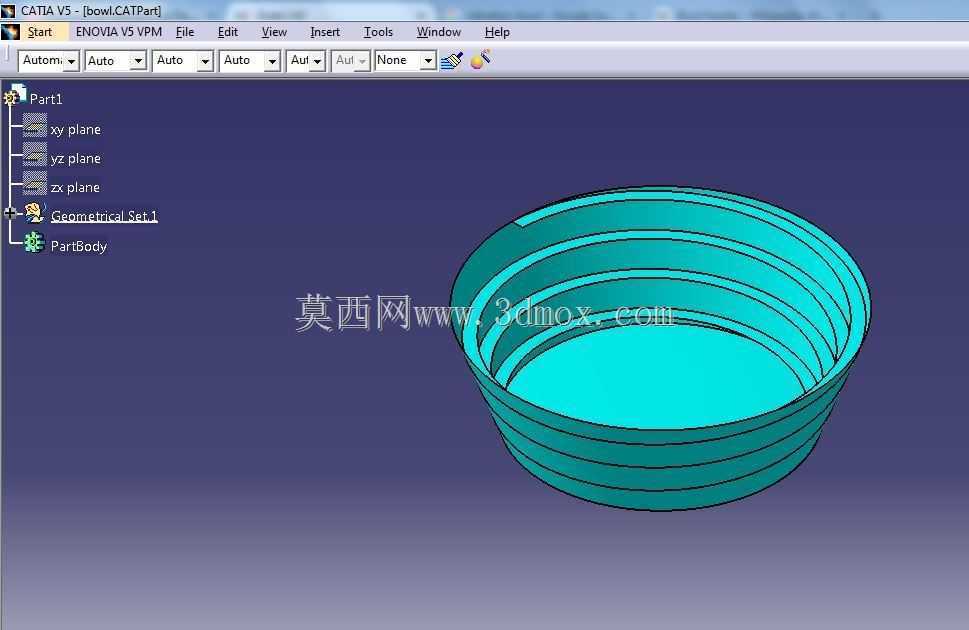

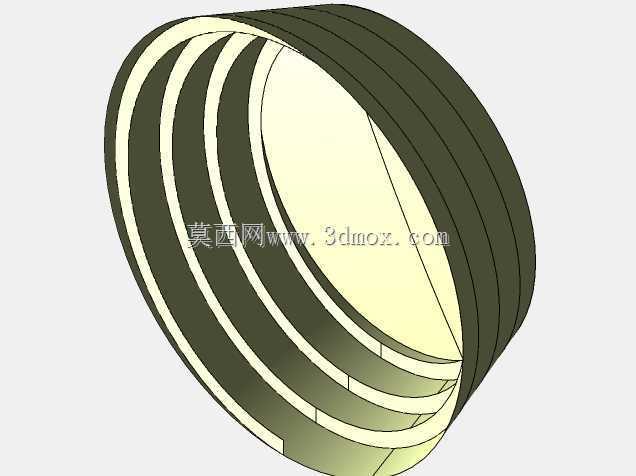

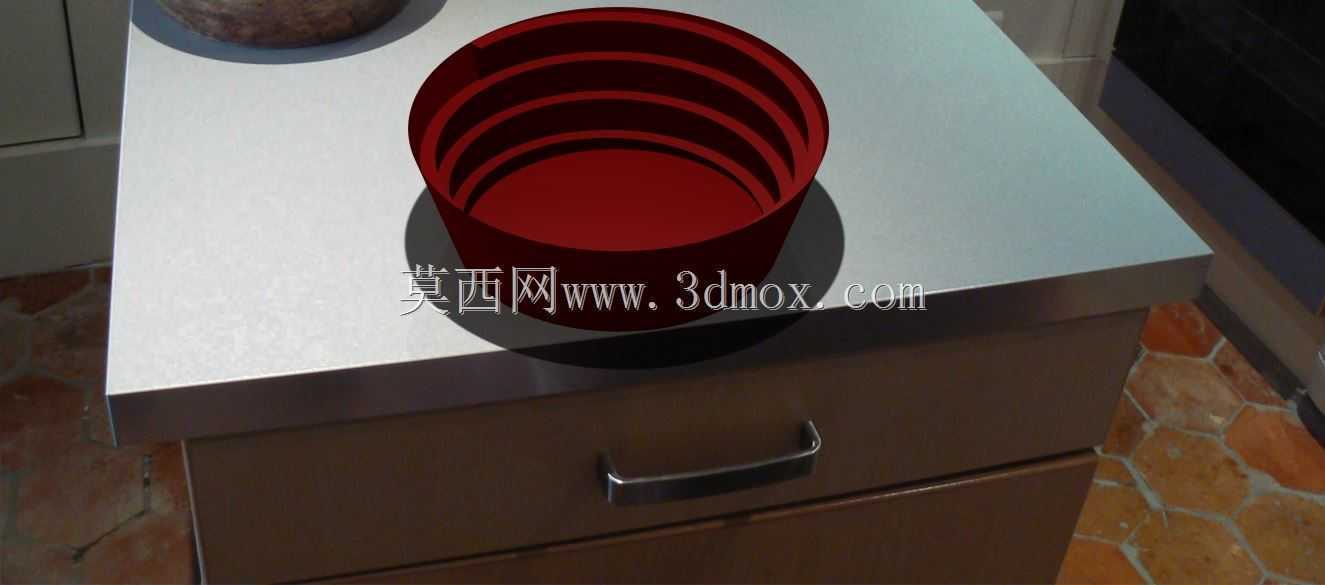

　　该结构对应自动化装配线中常见的振动给料盘本体，主要承担小型离散零件的储料、排序、定向和连续输送任务。在电子元件、五金冲压件、塑胶小件、紧固件、连接器端子、瓶盖类零件以及小型机加工件的生产现场，工件往往以散装状态进入工位，人工逐件摆放不仅节拍不稳定，也容易造成方向错误和漏装。振动盘通过盘体下方电磁激振或压电激振装置产生周期性微幅振动，使盘内工件沿螺旋轨道逐步爬升，并在轨道截面、挡边、缺口、导向槽等结构作用下完成姿态筛选。模型呈现的是盘体及内部螺旋输送通道部分，外形为上宽下窄的锥台状料斗，内壁设置连续上升的螺旋导轨，轨道由底部中心区域向外盘旋延伸至顶部出料位置。这种几何形态不是单纯的容器造型，而是结合工件运动轨迹进行设计的：底部较窄区域用于聚集散料，随着轨道升高，工件被逐渐摊开，重叠、竖立或姿态不符合要求的零件会在轨道边缘和回料结构处落回盘底，只有满足姿态条件的零件能够继续向前输送。

　　从结构设计角度看，盘体锥度、螺旋升角、轨道宽度和挡边高度需要相互匹配。锥度过大时，料层向底部集中，工件爬升阻力增加；锥度过小，则盘体占用直径变大，储料高度和振动能量传递效率都会受到影响。螺旋轨道的升角通常需要兼顾工件滑移稳定性与输送速度，升角过小会导致盘体高度增加、路径过长，升角过大则工件容易在振动过程中回退。轨道宽度应依据目标工件的主投影尺寸确定，既要允许正确姿态工件顺利通过，又要限制并排件或叠件持续上行。对于薄片类、轴类、异形塑胶件等不同物料，轨道末端还可扩展选向槽、吹气剔除位、光纤检测位、直线送料器衔接段等结构。该模型保留了盘体内腔和螺旋通道的连续曲面关系，适合作为振动盘本体方案设计、盘径估算、轨道布置校核以及与底座激振单元装配时的参考。

　　实际选型和布局时，首先要明确工件的外形包络、重心位置、摩擦特性和期望节拍。盘体顶部外径决定了设备台面的最小占用边界，底部安装直径则与振动底座、减振弹簧片、电磁铁安装圈以及隔音罩框架相关。若盘体用于多品种小批量生产，轨道截面宜留出调整余量，必要时在盘壁上增加可更换导轨条或附加选向机构；若用于单一零件高速供料，则可将轨道与工件轮廓做更紧密的适配，以提高排序成功率。安装边界方面，盘体上方需要预留补料空间，侧面应考虑出料轨道与直振的连接高度，底部则要保证激振部件、减振脚垫和电控接线的维护空间。盘体与机台连接时不能形成刚性短路，否则振动能量会被机架吸收，导致送料速度下降并引起周边设备共振。

　　该类送料盘的价值在于把无序来料转化为稳定的单流定向供料，使后续机械手取料、转盘装配、包装计数或检测工位能够按固定节拍运行。设计过程中不能只关注料斗容量，还要关注工件在螺旋轨道上的受力状态、回料路径是否顺畅、噪声与磨损是否可控，以及出料端与下游设备的高度衔接。通过三维结构提前确认盘体曲面、轨道圈数、爬升方向和出料方位，可以减少实物试作时反复修磨轨道的工作量，也便于在自动化整机布局中进行干涉检查和安全防护设计。
