弧形钢板弹簧悬挂弹性承重构件

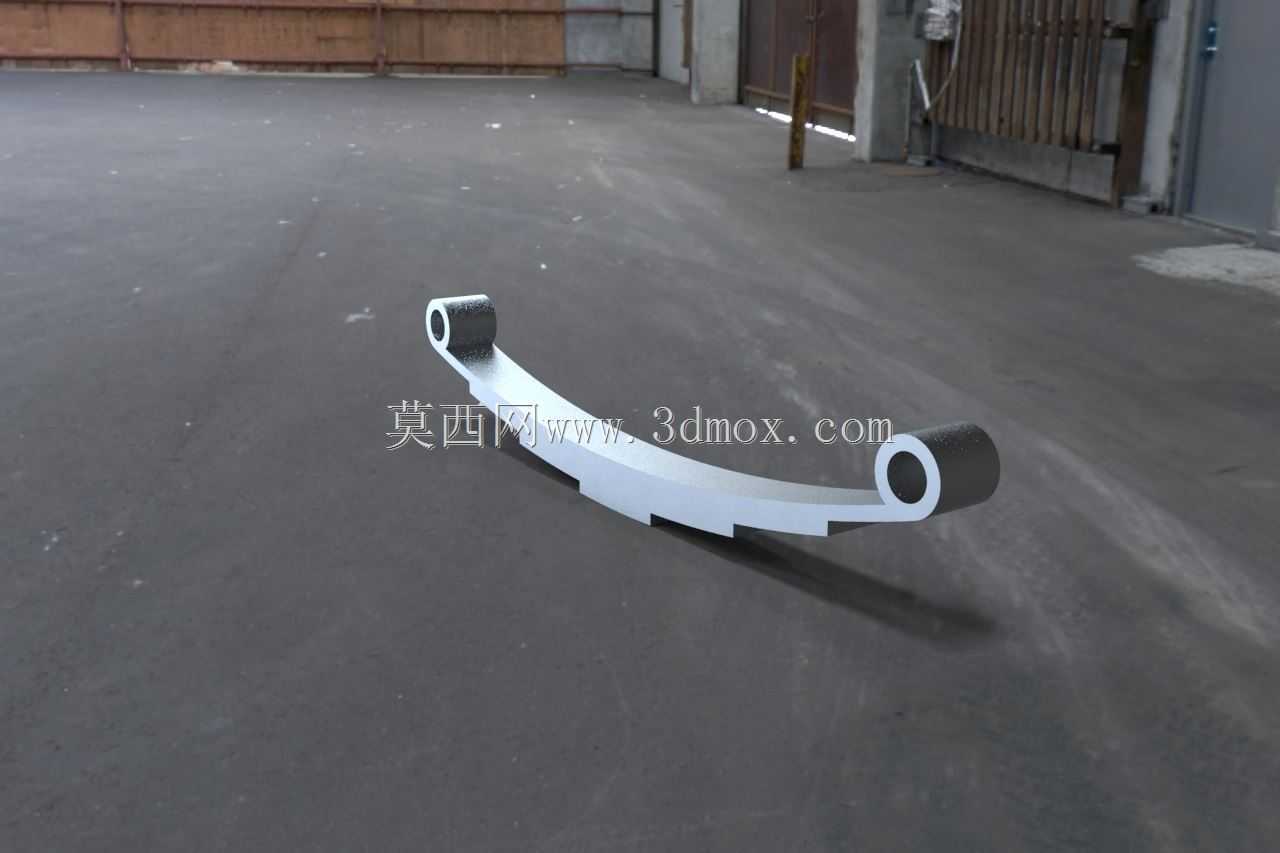

　　该弧形弹性承重构件属于车辆悬挂系统中的典型钢板弹簧结构，整体呈长弧形弯梁形态，两端分别设置卷耳铰接结构，用于与车辆底盘的悬挂支座、吊耳形成转动配合，中部沿梁体分布多级阶梯式叠片卡位结构，可在单片主簧基础上扩展叠加副簧片，适配不同载荷等级的缓冲承重需求。

　　从实际装车场景来看，这类构件广泛应用于轻型货车、低速工程车辆、拖挂车厢以及非道路代步车辆的底盘悬挂部位，核心作用是承载车架与货厢传递的垂向载荷，同时在车辆经过颠簸路面、凹凸障碍时，通过自身弧形梁的弹性弯曲变形吸收路面冲击能量，缓冲车轮传递到车身的振动，避免刚性冲击直接损伤车架与所载货物，也能提升行驶过程中轮胎与路面的附着贴合度，减少车轮悬空打滑的概率。

　　结构设计层面，两端卷耳的内孔为铰接安装基准，建模时需严格保证两卷耳的同轴度公差，若两孔轴线偏斜，装车后铰接销轴会出现别卡、偏磨问题，悬挂跳动行程中会产生额外侧向应力，大幅缩短弹簧使用寿命。梁体的弧形曲率并非统一圆弧，而是按照变应力分布设计：靠近两端卷耳的位置梁体厚度较薄、曲率变化平缓，对应悬挂跳动时应力水平较低的区域；中部承重段梁体厚度更大，弧顶位置预留了与车桥固定座配合的安装平面，可通过U型螺栓将弹簧中部锁紧在车桥桥壳上，安装边界需保证弧顶平面的平面度，避免锁紧后梁体出现附加预应力。梁侧的阶梯卡位结构用于叠装多片簧片时对每一片副簧进行侧向定位，防止车辆侧向受力时各簧片出现横向窜动，相邻簧片的卡位台阶高度差需控制在装配间隙范围内，既不能间隙过大导致簧片错位，也不能过紧导致簧片变形时无法正常相对滑动。

　　外形尺寸设计上，总长度对应车辆悬挂的左右铰接点跨距，卷耳内径匹配标准铰接销轴直径，梁体宽度根据单轮额定载荷设定，弧高（即两卷耳中心连线到弧顶安装面的垂直距离）决定了弹簧的静挠度范围：弧高越大，允许的弹性变形行程越长，缓冲舒适性越好，但对应的车身离地高度会升高；弧高偏小则悬挂偏硬，承载能力更强但缓冲效果减弱，设计时需根据车辆额定满载质量、空载前悬/后悬高度要求匹配弧高参数。安装边界方面，弹簧上方需要预留足够的跳动空间，当车辆满载冲击、弹簧被压缩至极限挠度时，弧顶不能与车架纵梁发生刚性碰撞；弹簧下方与车桥之间的垫片厚度需匹配，保证锁紧后弹簧弧面与桥壳支撑面完全贴合；两端卷耳搭配的橡胶衬套可缓冲铰接处的微小振动，同时补偿悬挂跳动时卷耳与支座之间的微小角度偏移。

　　建模过程中需重点还原梁体的变厚度过渡特征，阶梯卡位处的圆角不能省略，实际生产中这些位置都是应力集中高发区，若采用直角过渡，反复弯曲载荷下极易在台阶根部产生疲劳裂纹。卷耳与主簧梁体的衔接位置需做圆滑过渡，保证卷耳缠绕成型后的纤维连续性，符合钢板弹簧热卷成型的工艺逻辑。渲染呈现的金属哑光质感也对应实际钢板弹簧喷丸处理后的表面状态，喷丸工艺可在梁体表面引入残余压应力，显著提升构件的抗疲劳寿命。
