V6发动机曲轴总成精密三维结构

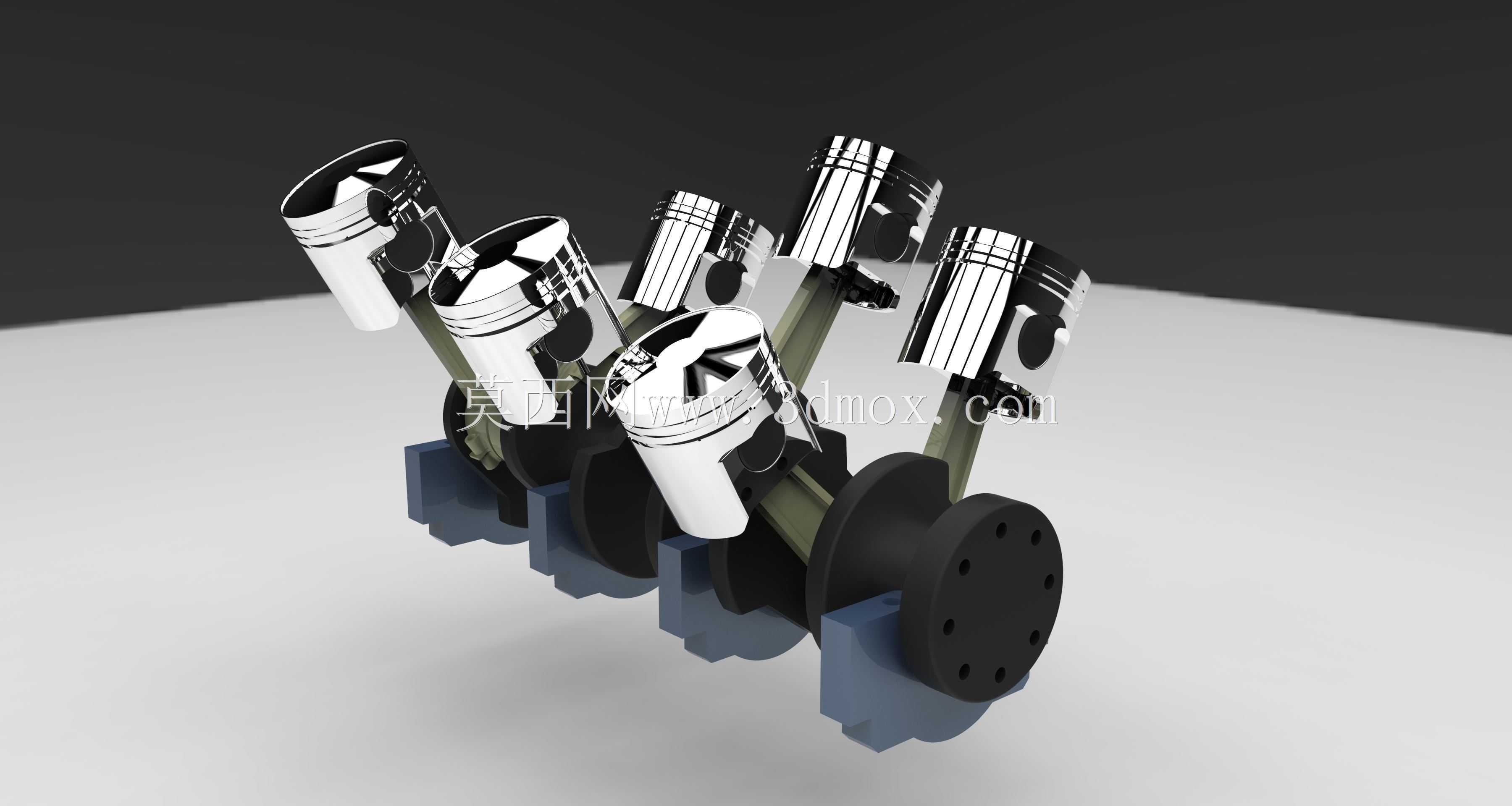

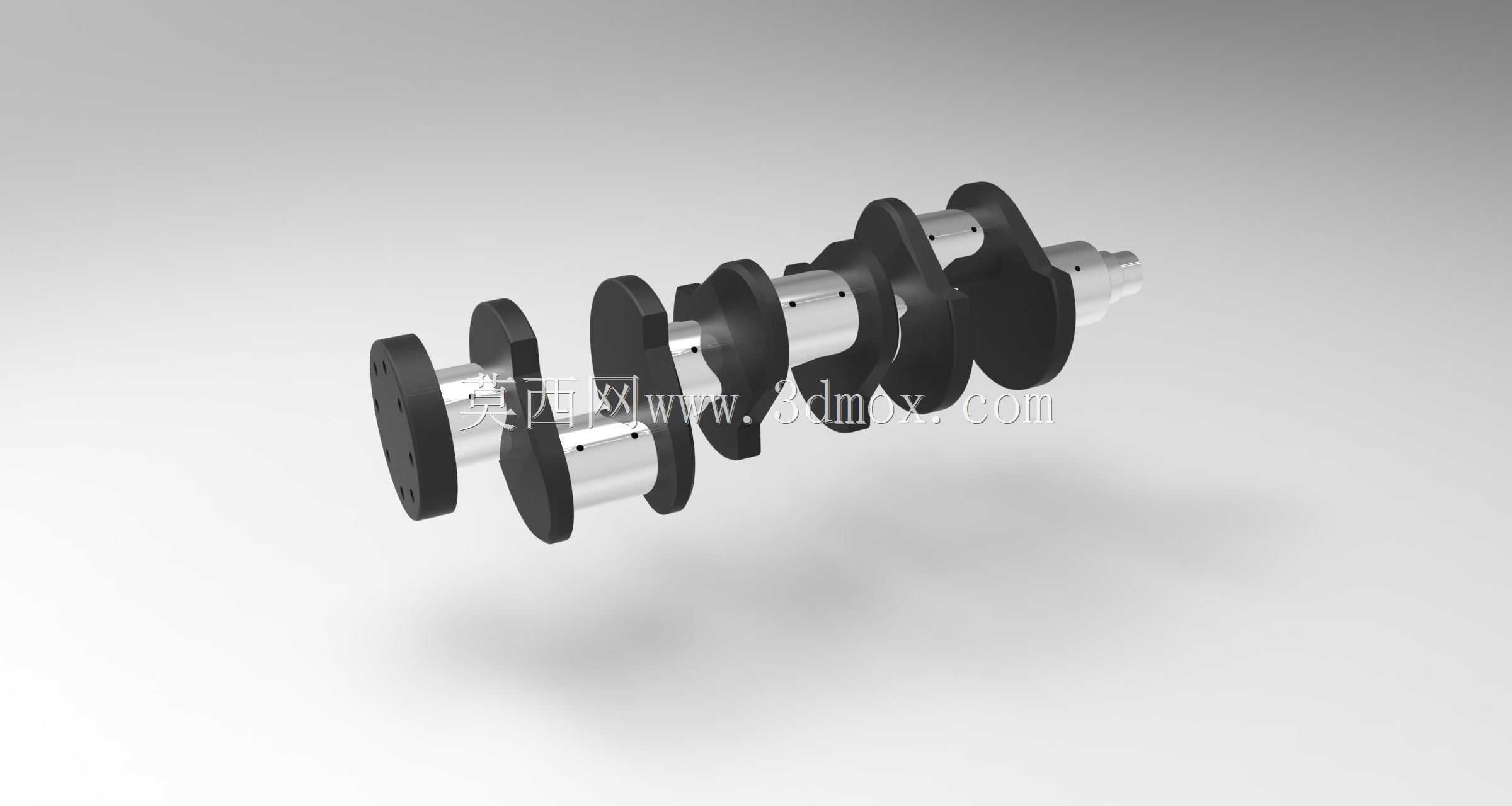

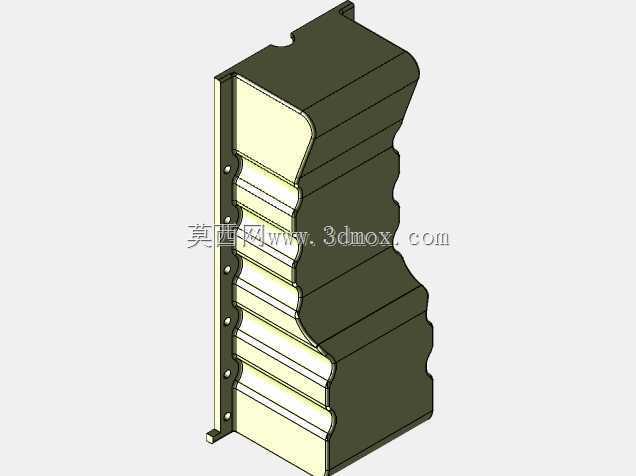

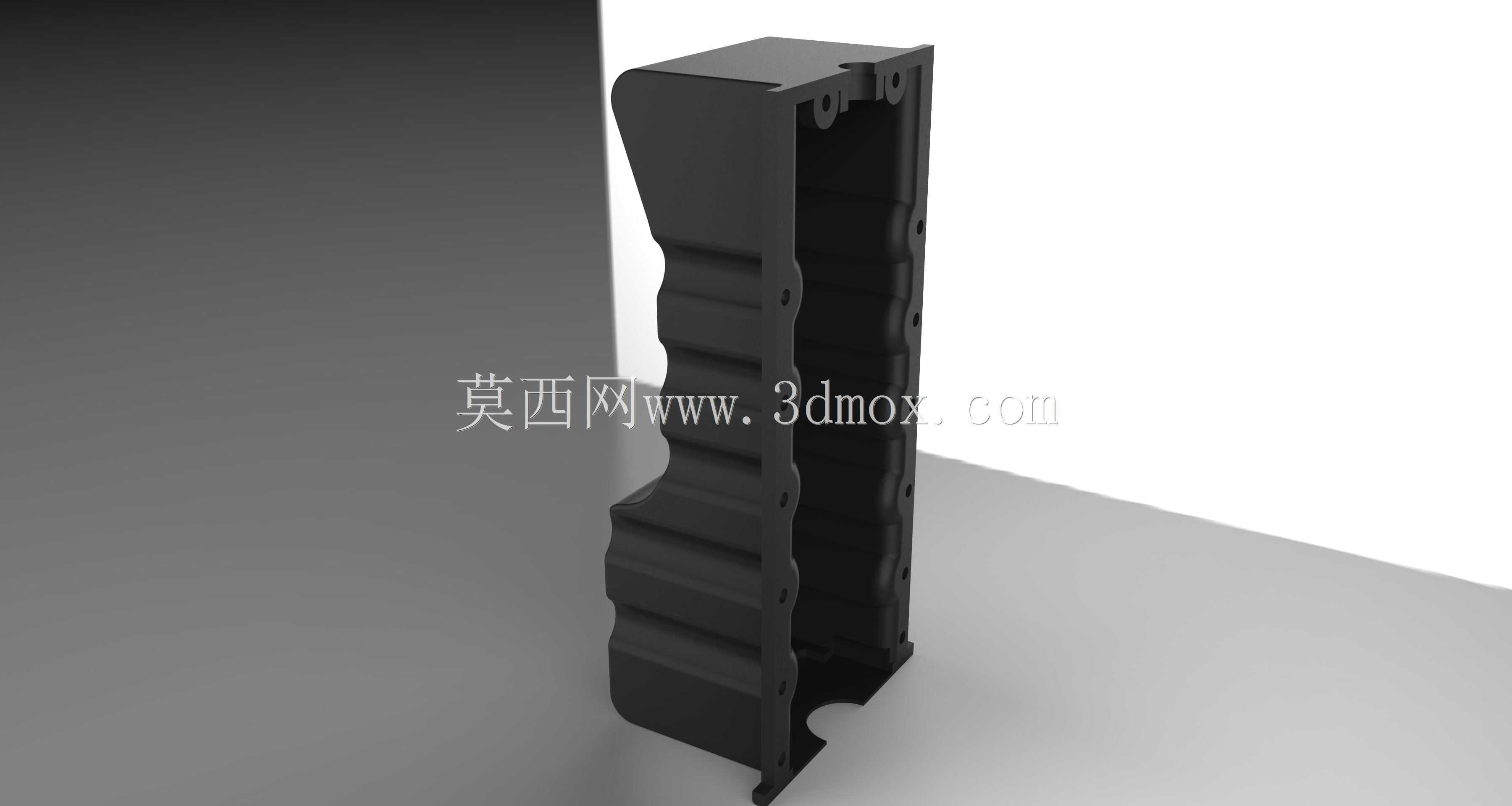

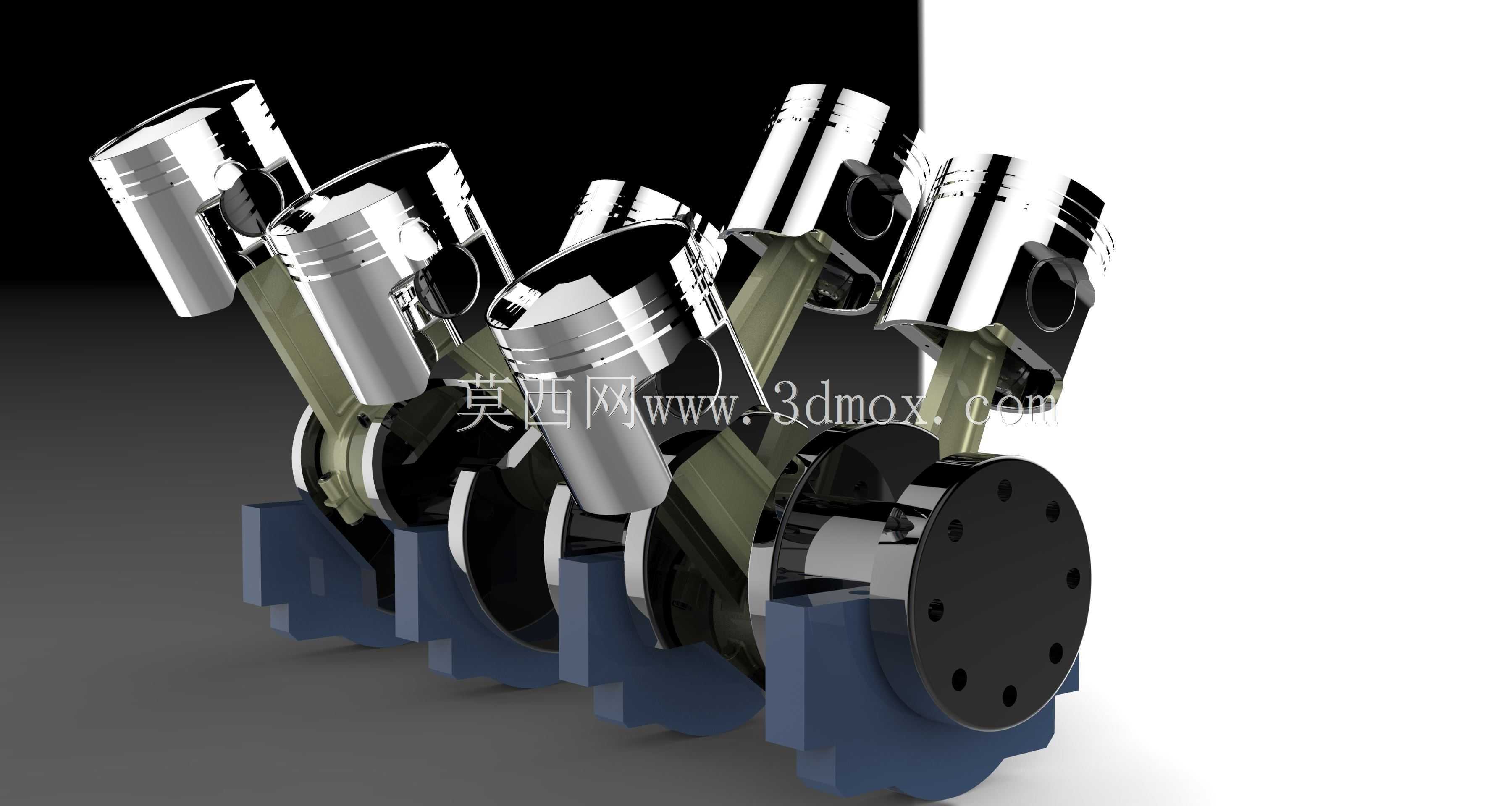

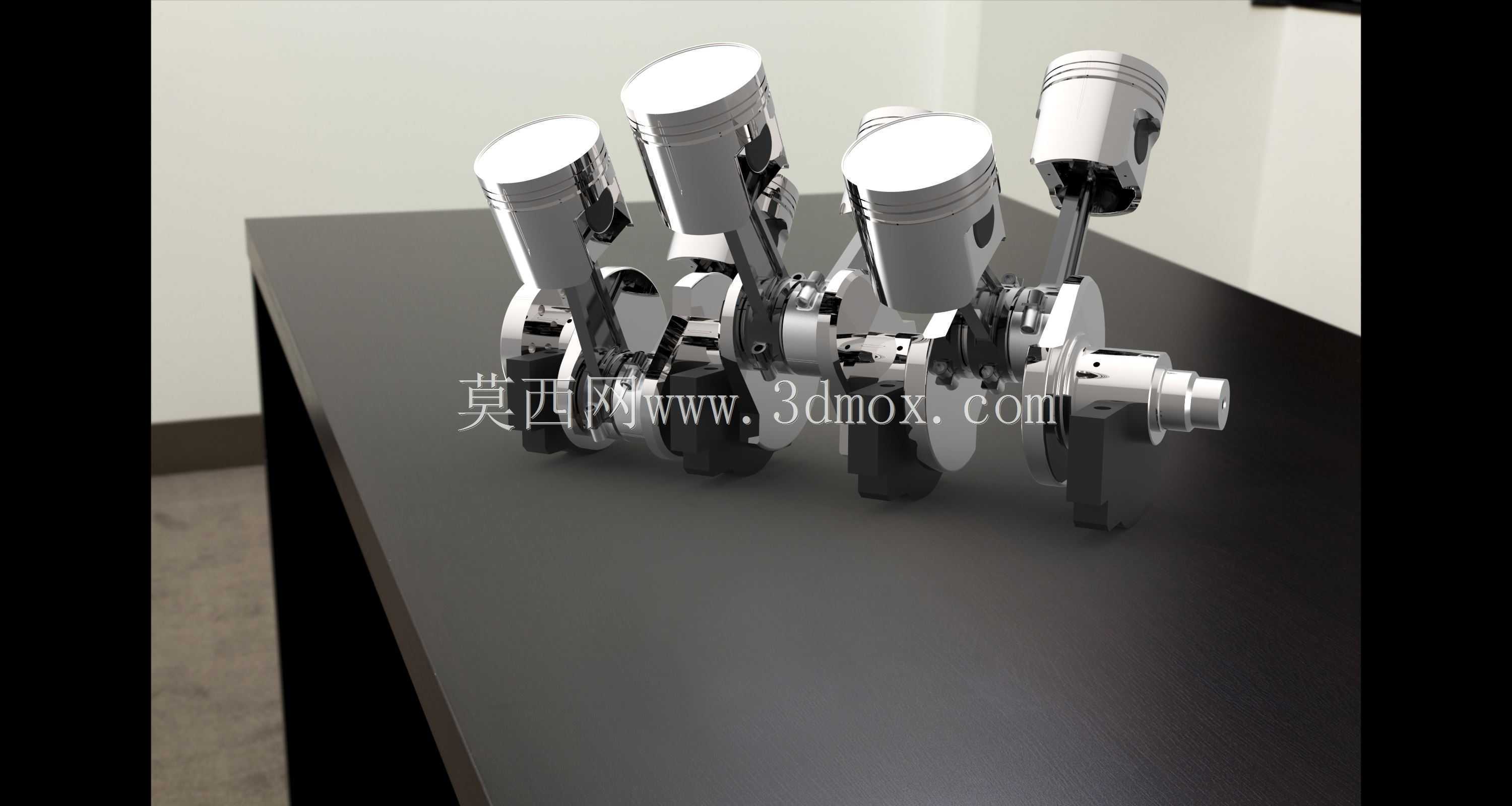

　　这套三维结构围绕V型六缸内燃机核心运动部件展开，完整还原了曲轴从主轴颈、曲柄销到平衡配重块的全部几何特征，可直接用于动力总成前期布局校核、运动干涉验证以及教学演示场景。在整车动力开发流程里，曲轴是把活塞往复直线运动转化为旋转扭矩的核心承载件，V6机型采用两列气缸夹角布置的结构，六个曲柄销按照发火顺序错开相位，保证各缸做功冲程交替衔接，输出扭矩相比直列四缸机型更加平顺，振动幅值更低，广泛搭载在中高端乘用车、轻型商用车以及小型工程机械动力单元上。

　　从实际功能特性来看，该曲轴的主轴颈沿回转轴线同轴分布，是整根轴体支撑在缸体主轴承座上的定位基准，轴颈表面预留的润滑油路通道可在装配后连通缸体主油道，压力机油持续输送到轴瓦摩擦面，形成流体动压润滑，避免高转速下金属直接接触磨损。曲柄销采用偏心布置，和连杆大头装配配合，V6机型每一组曲柄销通常对应两列各一个气缸的连杆，部分紧凑设计会采用错拐或者并列连杆布局，本结构的偏心距直接决定活塞行程，和气缸缸径共同决定发动机单缸排量，在建模阶段就严格按照行程参数锁定偏心尺寸，保证后续活塞运动轨迹计算准确。

　　两侧扇形平衡配重块和曲柄臂一体成型，配重块的轮廓、厚度以及质心偏移量都经过动平衡匹配，用来抵消曲柄连杆机构高速旋转产生的离心惯性力，以及活塞往复运动带来的一阶、二阶惯性力矩，V6机型本身的发火间隔均匀，配合配重优化后，整机怠速抖动和高转速NVH表现都能得到有效控制。设计过程中首先要锁定整机的缸心距、气缸夹角、连杆长度以及活塞压缩高度这些边界参数，再反向推导曲柄销的相位角、轴向排布间距：轴向方向上，各曲柄销之间的宽度要预留连杆大头厚度、轴瓦间隙以及缸体隔板的安装空间，两端主轴颈的伸出长度要匹配前端正时驱动轮、后端飞轮以及油封的安装位置，法兰端的螺栓孔分布圆、定位销孔位置都和飞轮总成完全对应，前端轴头的键槽或者螺纹结构用来安装皮带轮、正时齿轮，保证配气机构和曲轴的正时相位同步。

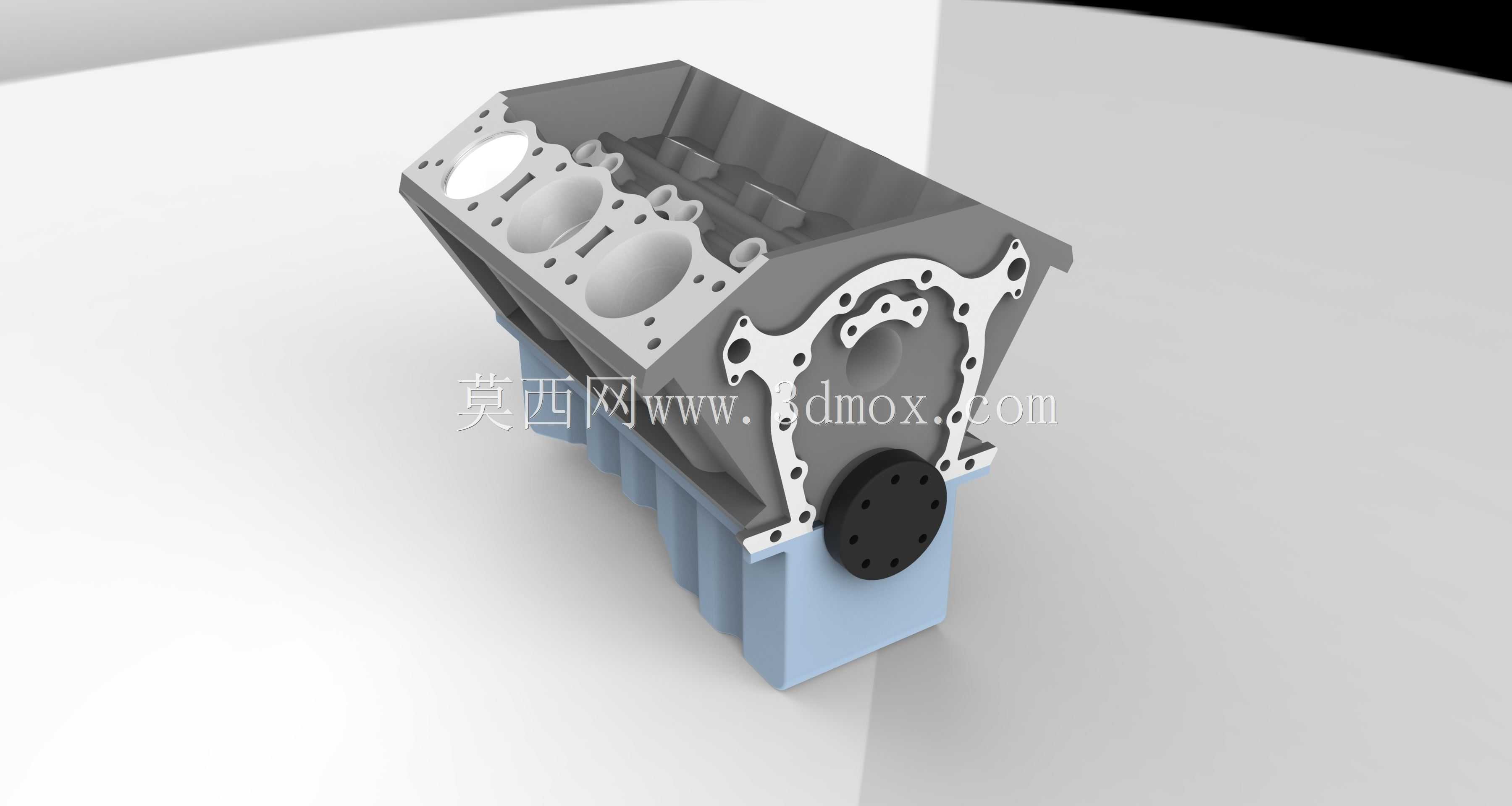

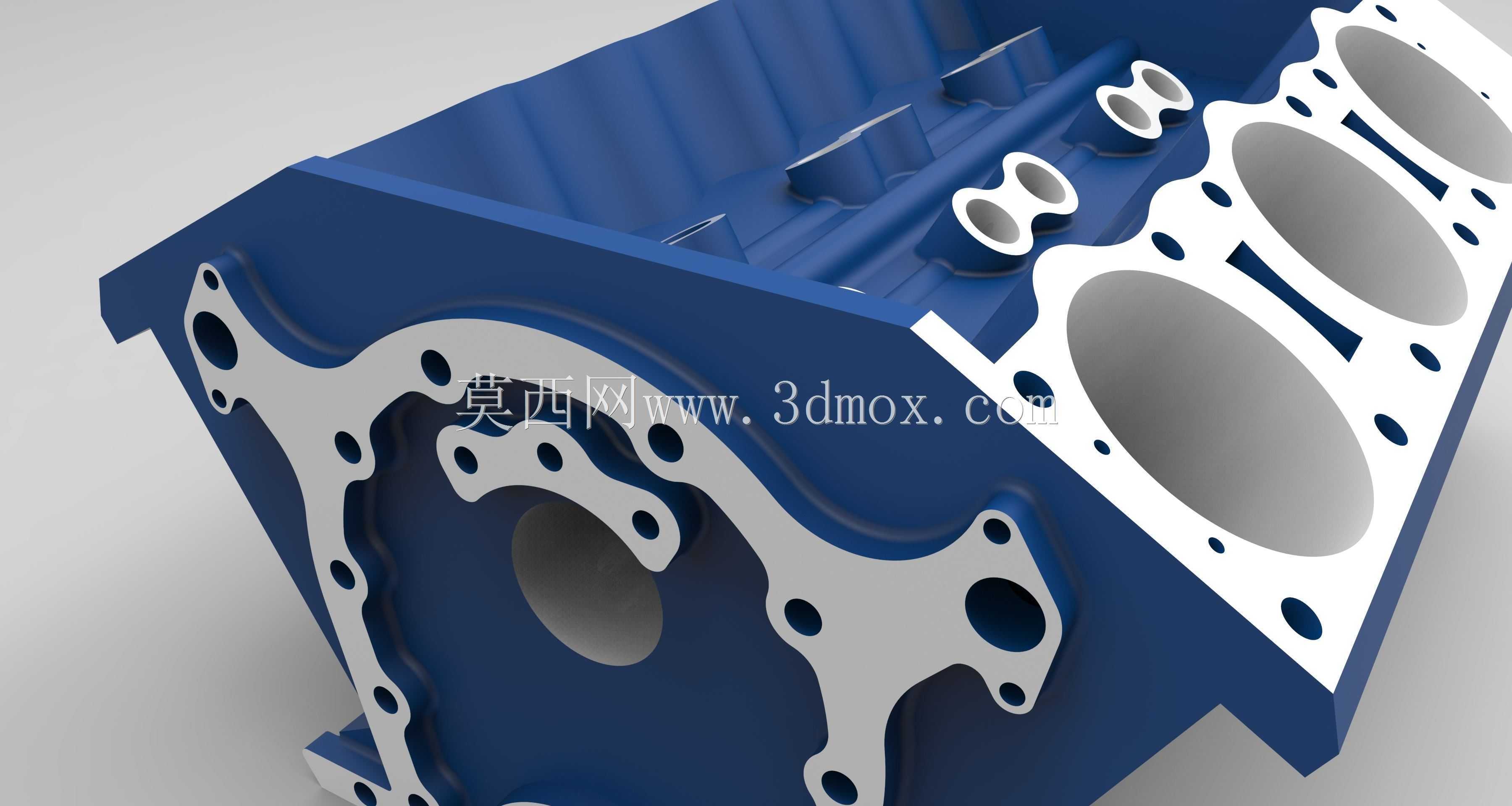

　　外形尺寸层面，整根曲轴的轴向总长度受V型缸体的总宽度约束，回转最大直径由平衡配重块的外圆轮廓决定，设计时必须保证配重块外圆和缸体曲轴箱内壁、机油泵壳体以及油底壳之间留有足够安全间隙，避免运转过程中出现碰撞干涉。主轴颈和曲柄销的过渡圆角位置做了圆弧强化处理，这是曲轴应力集中最显著的区域，圆角半径参数直接影响轴的疲劳强度，建模时完整保留圆角特征，后续可直接导入有限元软件做网格划分，校核额定功率工况下的弯曲应力、扭转应力分布，验证轴颈的刚度是否满足设计要求，避免高负荷下出现挠曲变形导致轴瓦偏磨。

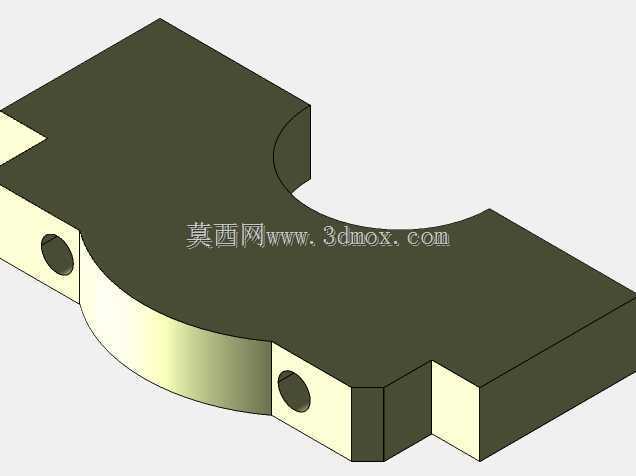

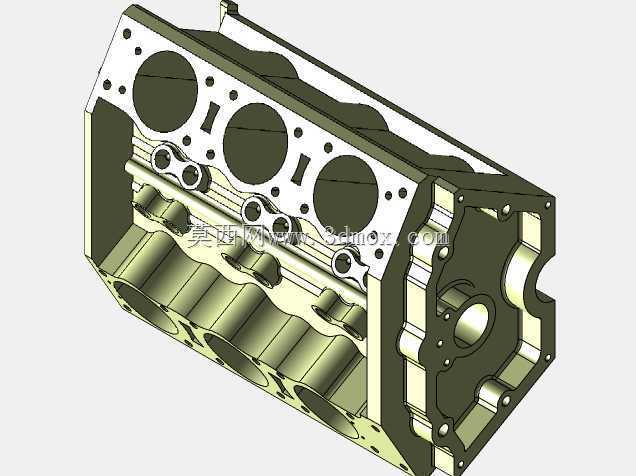

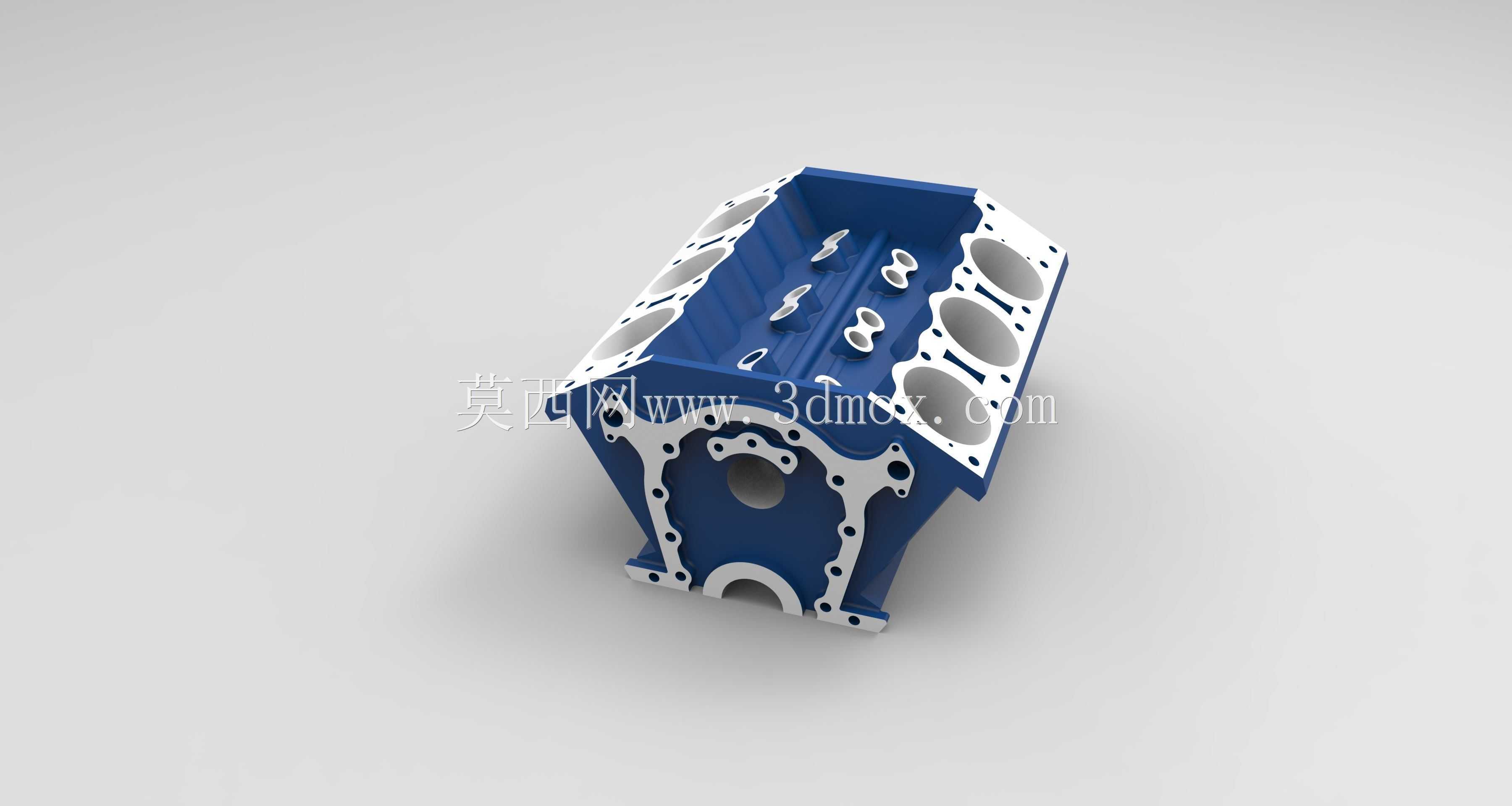

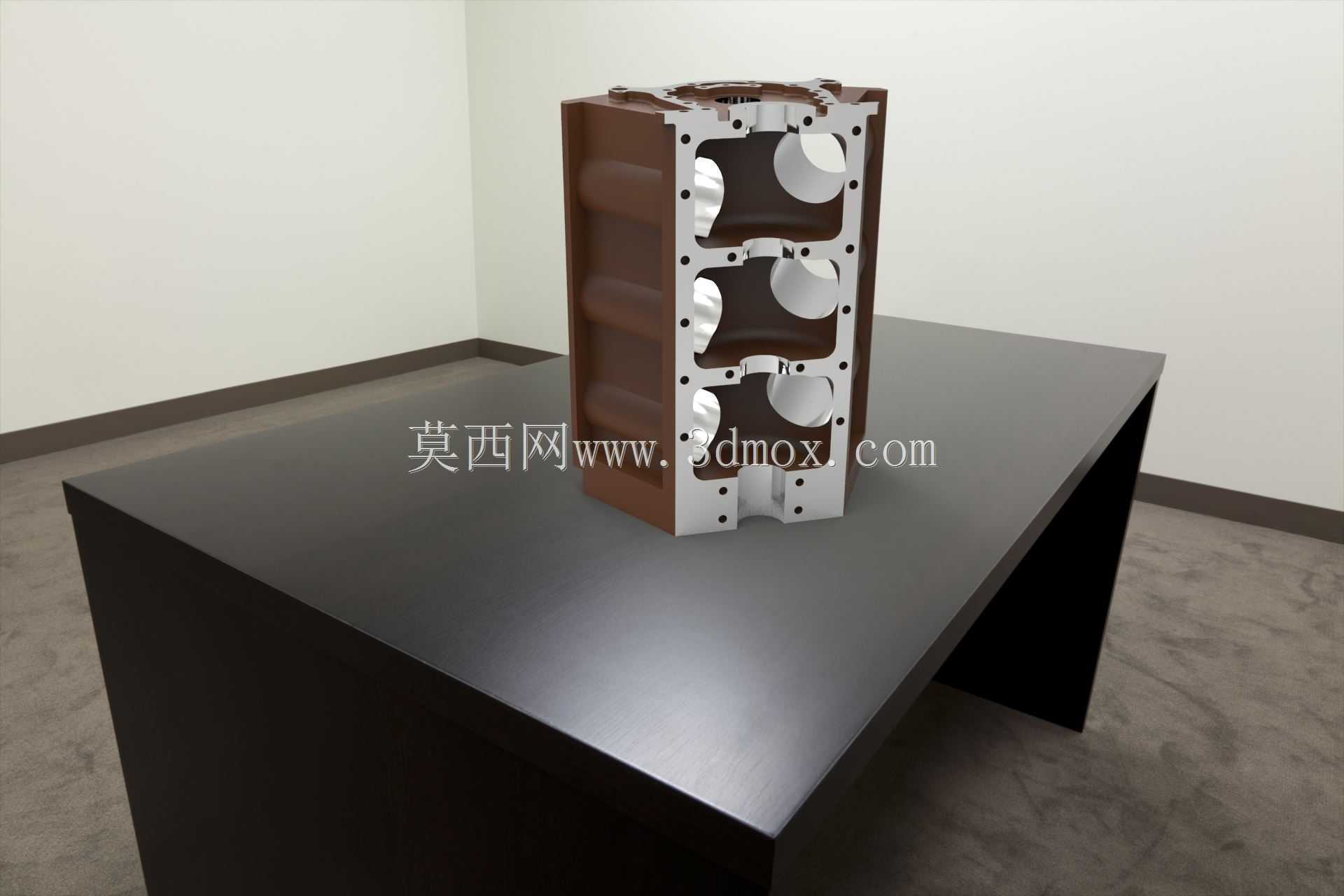

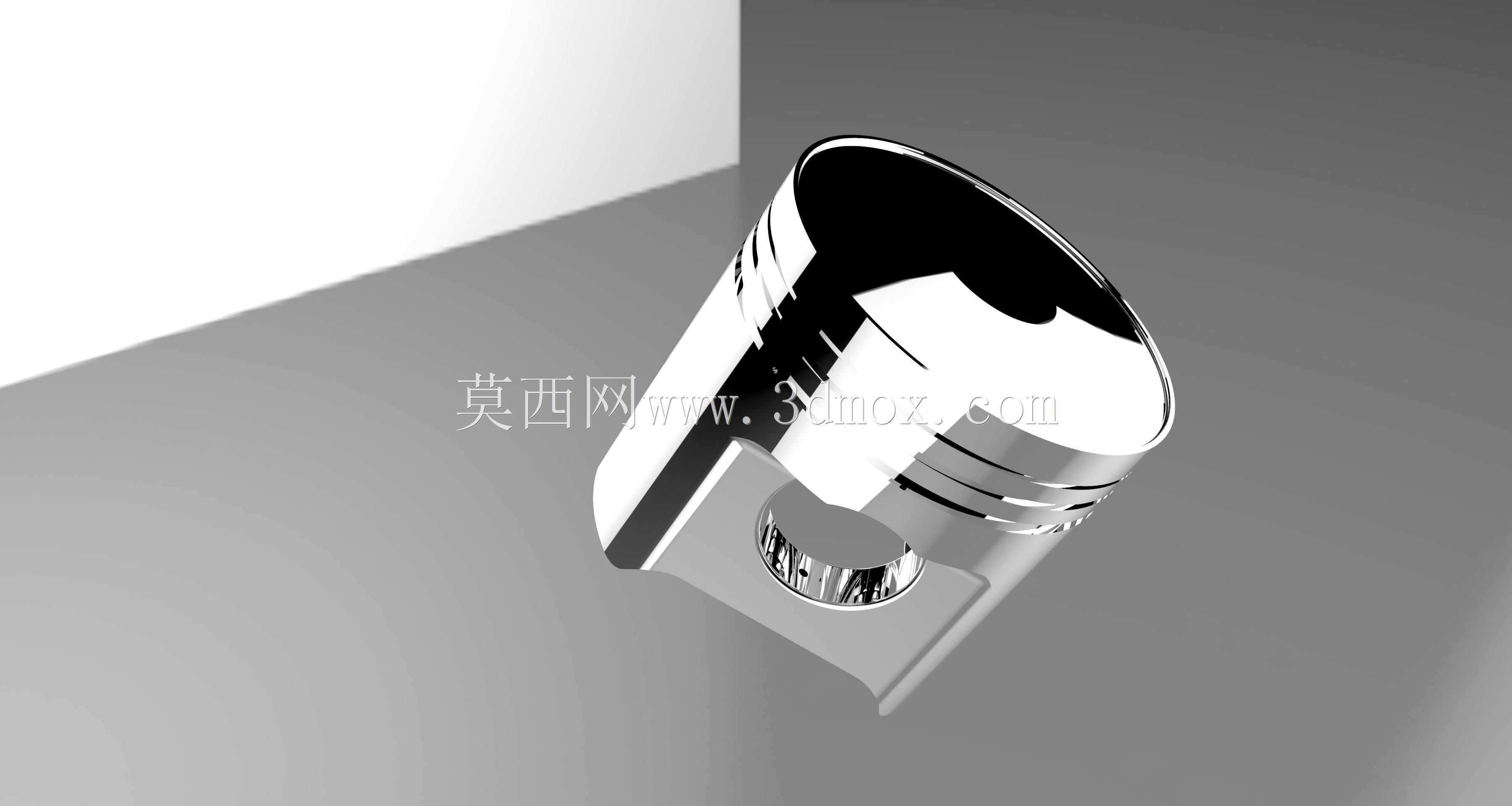

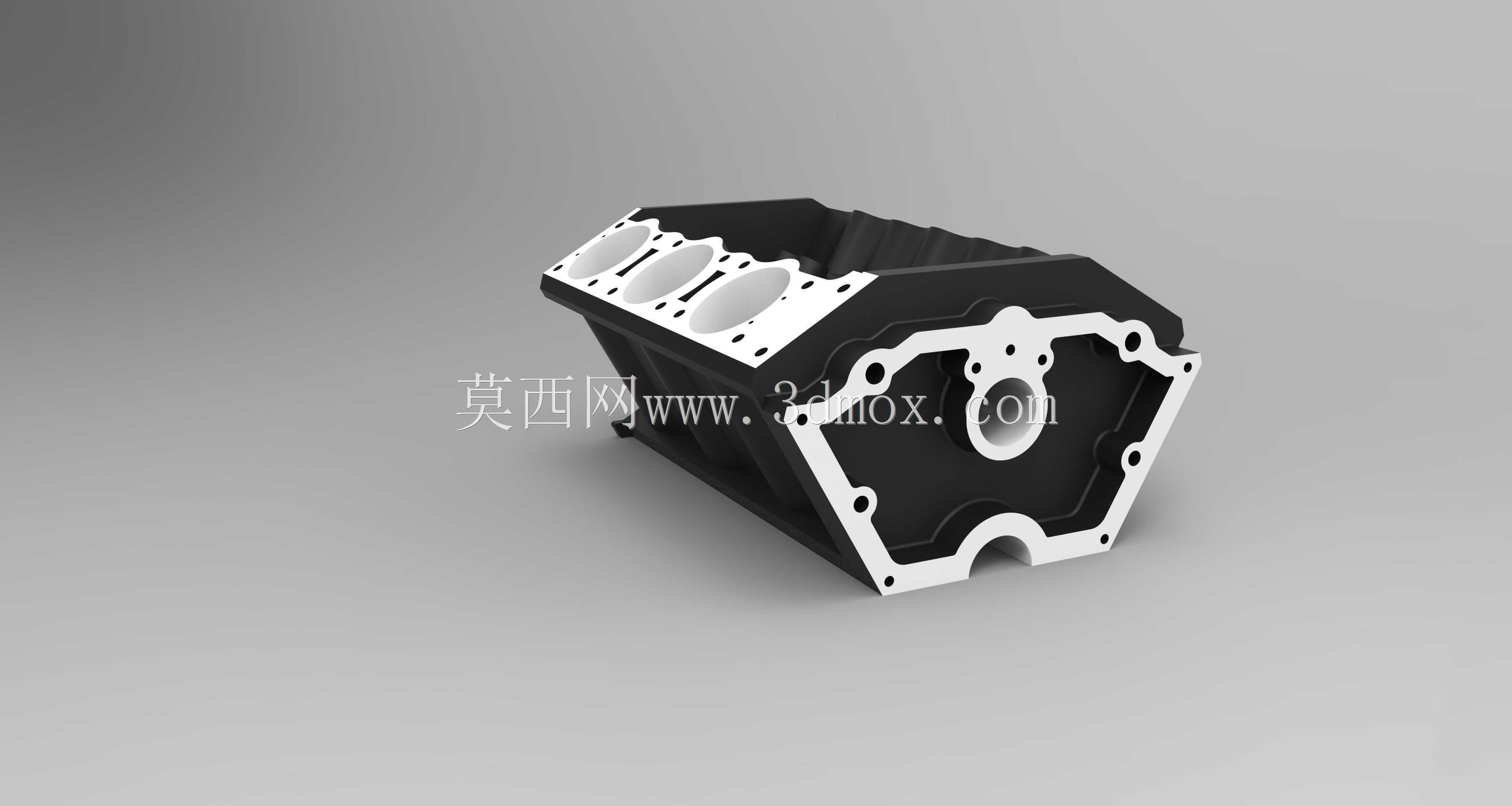

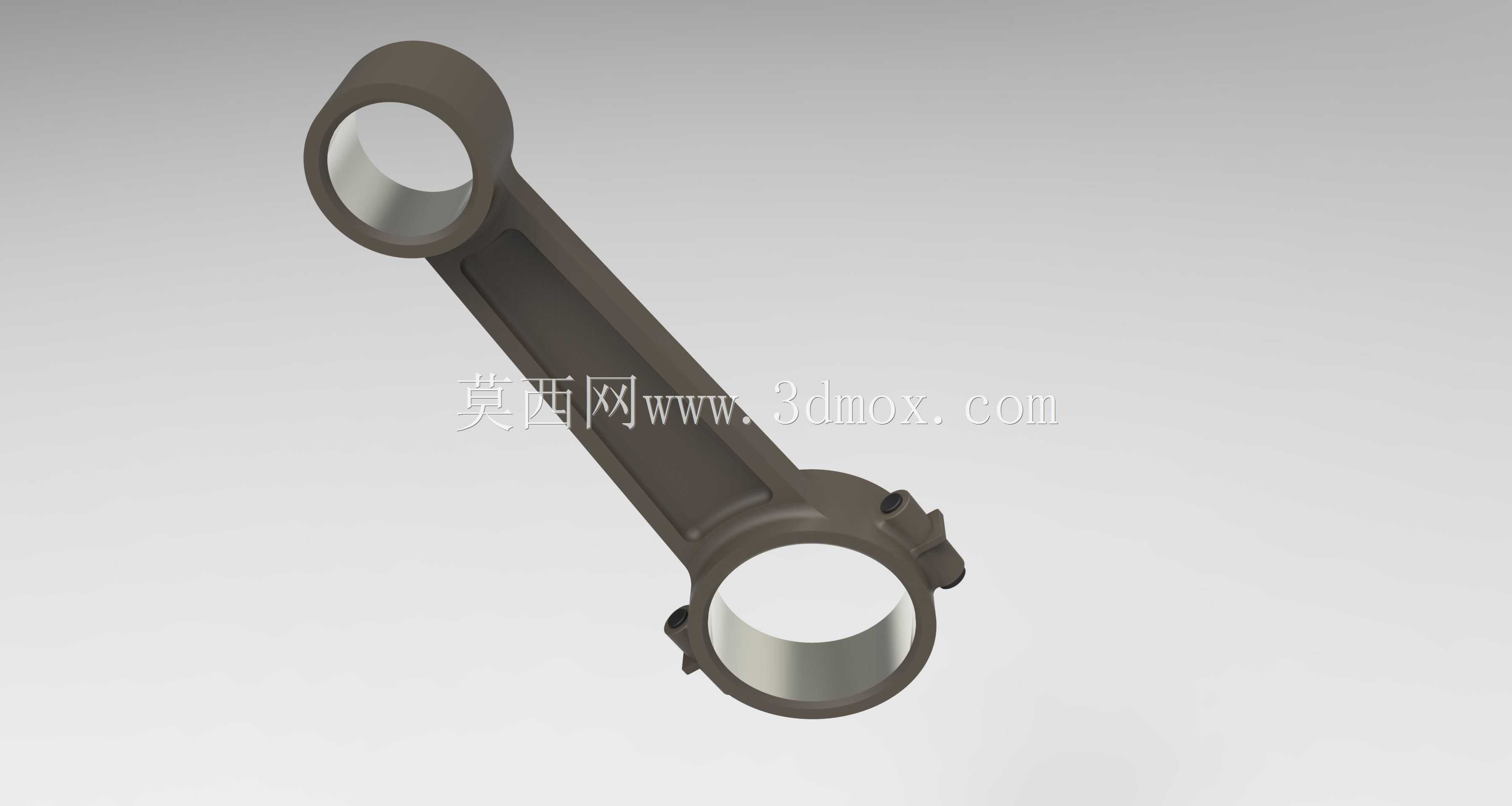

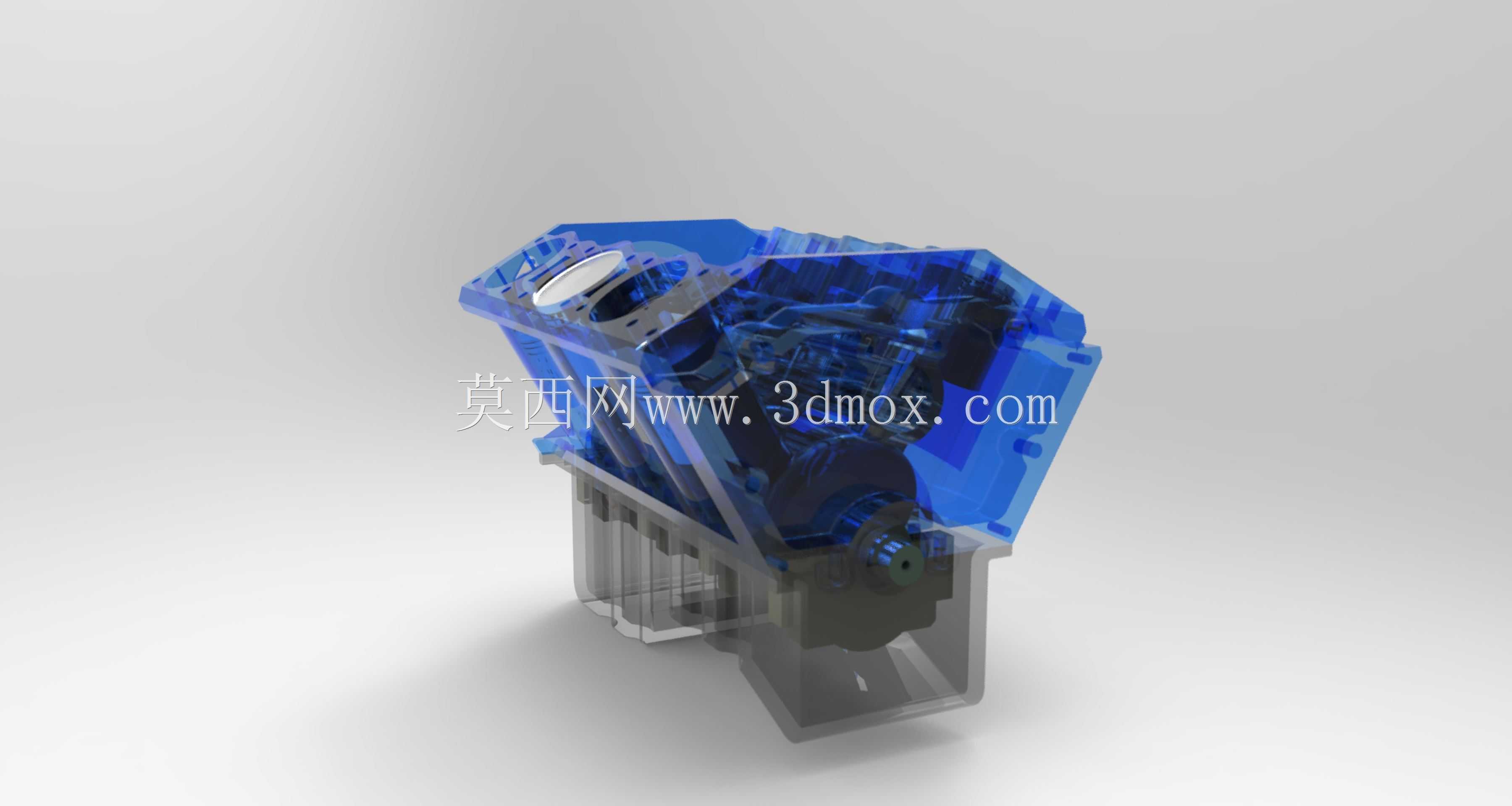

　　在装配验证环节，这套三维模型可以和活塞、连杆、缸体、主轴承盖、飞轮等部件做虚拟装配，检查曲轴轴向窜动间隙、连杆在曲柄销上的摆动空间，确认活塞运行到上止点、下止点时不会和气门、缸盖发生碰撞。对于维修教学场景，该结构也能清晰展示V6曲轴的曲柄排布逻辑，帮助从业者理解多缸发动机的平衡原理、动力传递路径，为后续的零部件加工工艺制定、工装夹具设计以及整机性能匹配提供精准的几何依据。
