三缸V3汽车发动机整机结构设计

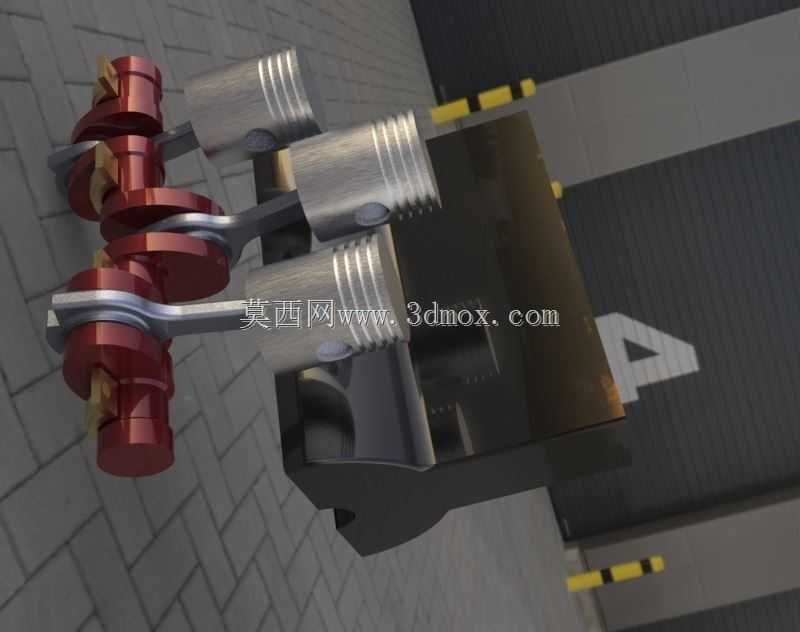

　　这套三缸动力总成的三维结构，把小排量车用内燃机的核心运动关系完整呈现出来，适合在整车前置舱布局校核、动力总成匹配教学、零部件干涉排查以及维修拆装演示等场景中使用。整机采用直列三缸布置，三个气缸沿缸体轴线依次排列，曲轴通过相位错开的曲柄销带动三组活塞连杆做往复运动，整体轮廓紧凑，横向占用宽度小，在小型乘用车、微型代步车以及轻量化混动平台的前舱布置中具备明显的空间优势。

　　从实际用途看，该模型覆盖了发动机从燃烧做功到动力输出的主要传力路径。活塞在气缸内承受燃气压力，经活塞销把载荷传递给连杆，连杆再驱动曲轴旋转，把往复直线运动转化为扭矩输出。缸体作为承载基体，需要同时约束气缸轴线、支撑曲轴主轴颈并为润滑油道、冷却水道留出布置空间；曲轴末端的输出端则面向变速箱连接界面，其轴向位置和法兰边界直接影响动力总成对接。

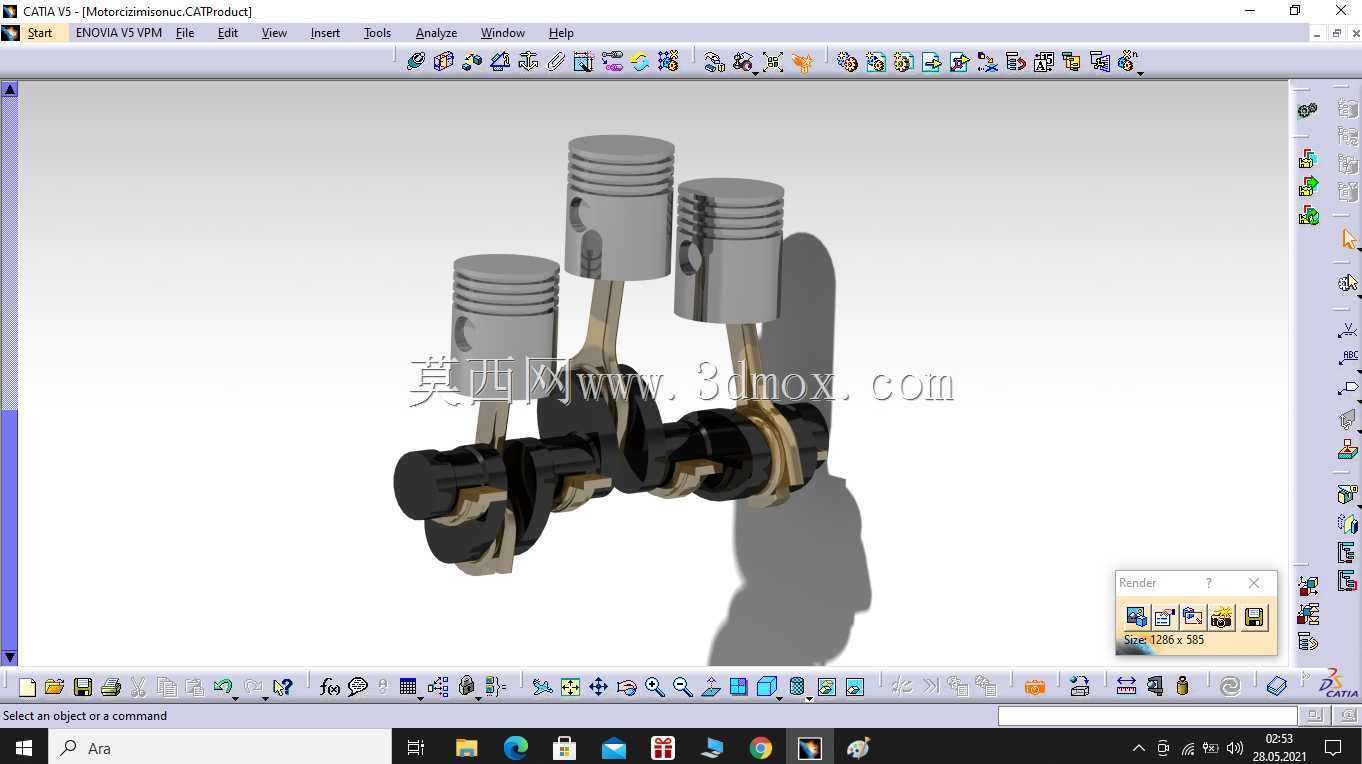

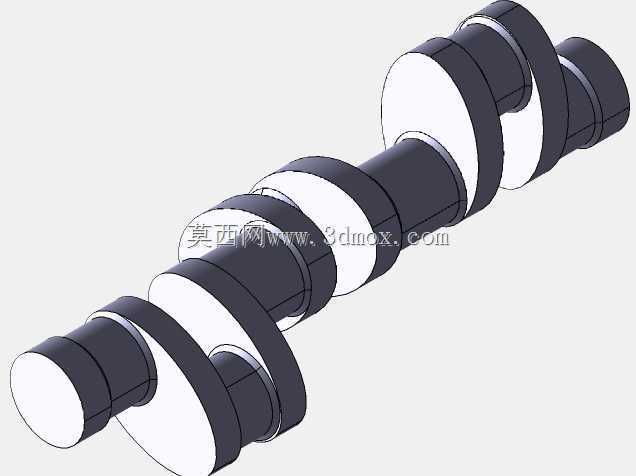

　　结构设计上，三缸方案的关键在于平衡振动与紧凑性。相比四缸机，三缸机少了一组往复件，摩擦损失和整机重量更低，但一阶往复惯性力矩无法靠气缸自身完全抵消，因此曲轴平衡块的布置、飞轮转动惯量以及悬置点位置都需要重点考虑。模型中曲轴各曲拐按三缸点火间隔对应的相位角排布，连杆大头与曲柄销的配合、活塞裙部与缸壁的导向关系都被清晰表达，便于观察运动件之间如何在有限缸心距内完成装配。

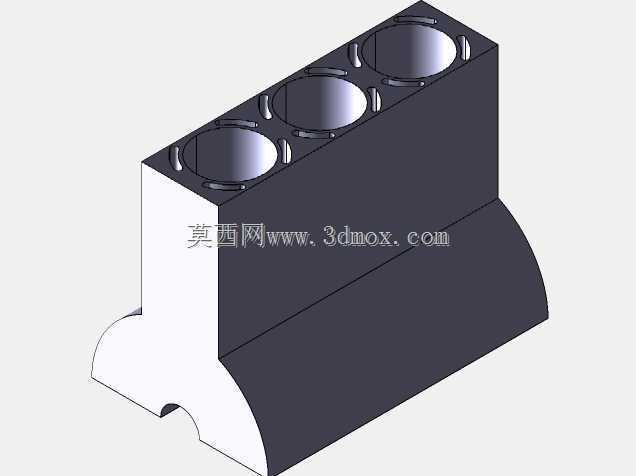

　　外形与安装边界方面，直列三缸缸体沿曲轴轴向延伸，缸盖、缸体、油底壳分层明确；上部为气门机构和缸盖安装面，下部曲轴箱容纳曲拐旋转空间，前端可布置正时驱动与附件轮系，后端预留变速箱对接区域。整机宽度主要受缸径和缸体壁厚控制，高度则由活塞行程、连杆长度、曲轴回转半径以及燃烧室高度共同决定。进行整车布置时，需要围绕缸体两侧悬置支架、曲轴中心线、进气排气侧边界以及油底壳最低点建立包络，避免在发动机俯仰跳动和热态膨胀后与车架、转向机、副车架或线束管路发生干涉。

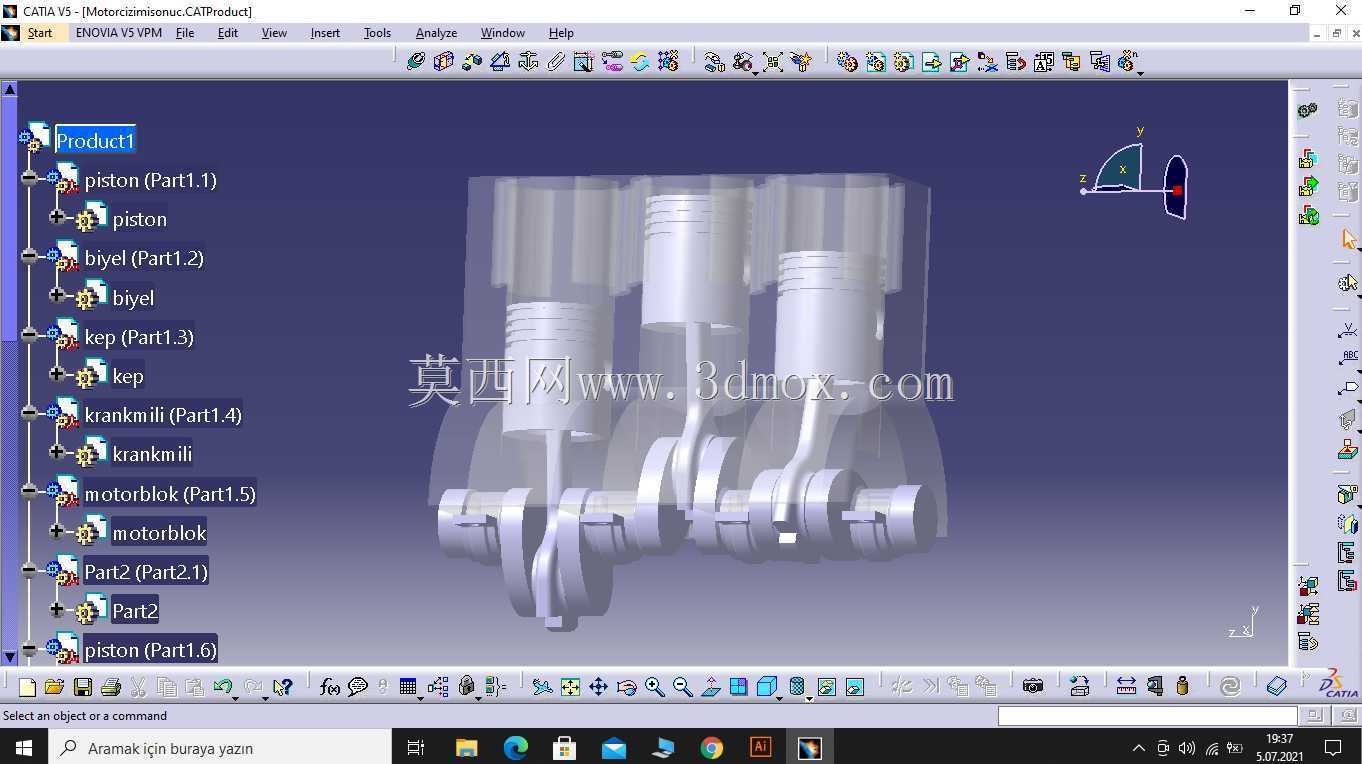

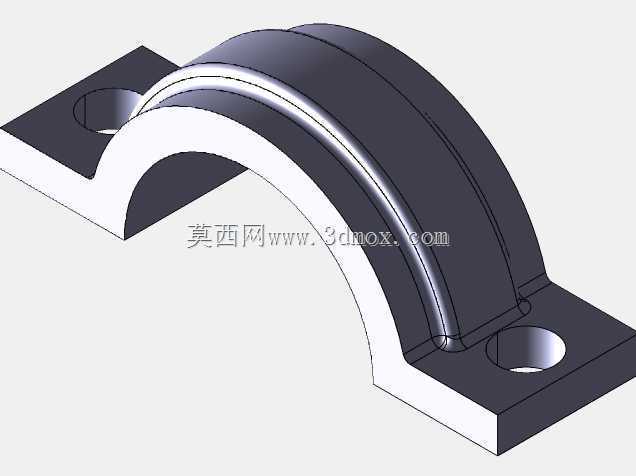

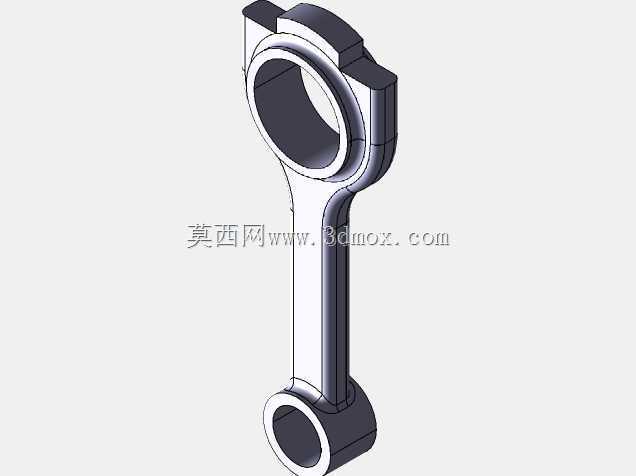

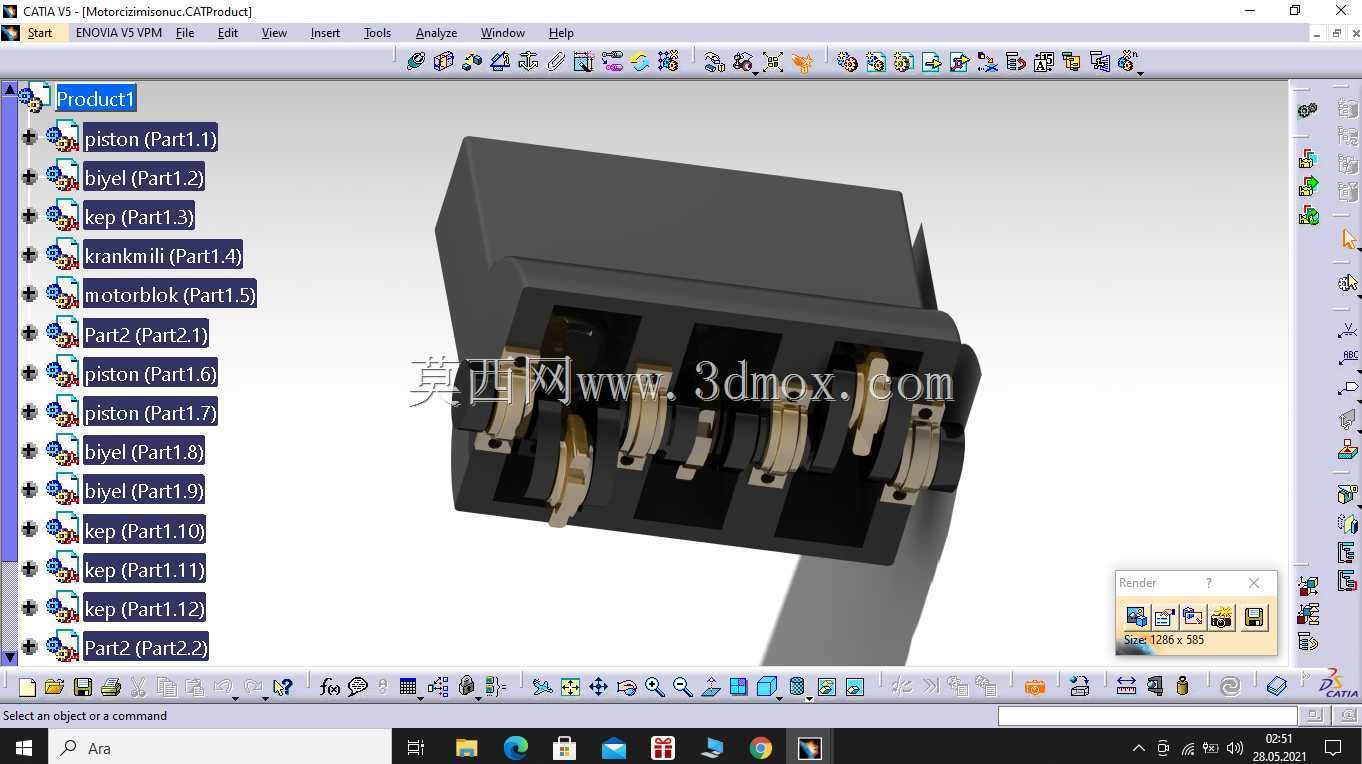

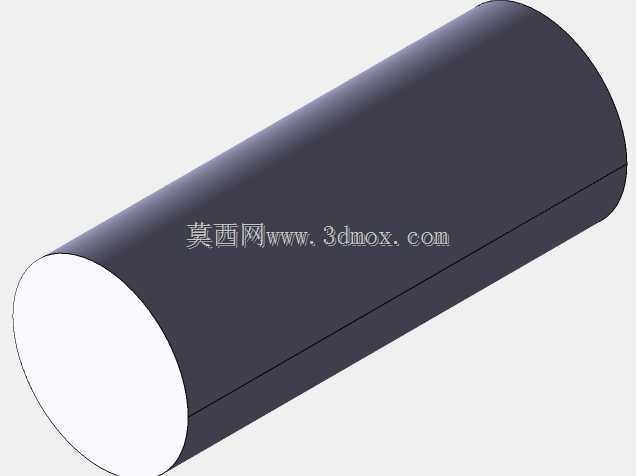

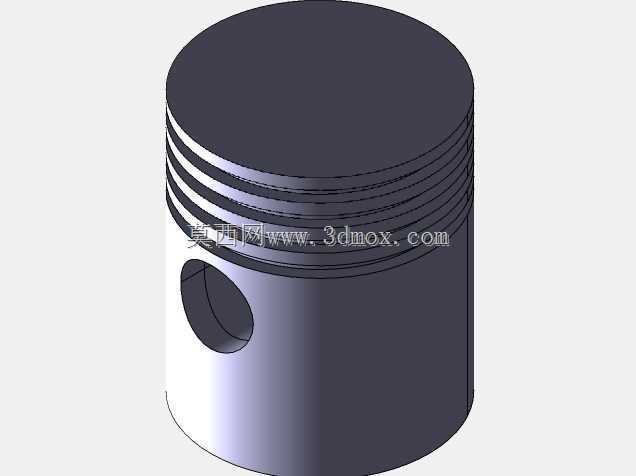

　　建模思路采用零件设计与装配设计协同的方式：先分别建立缸体、缸盖、活塞、活塞销、连杆、曲轴、轴承盖等独立零件，再依据气缸中心距、主轴颈同轴度、活塞上止点位置和曲柄销相位进行总装。这样处理的好处是，后续修改缸径、行程或压缩比时，可以在零件层级调整特征，再回到装配体检查运动包络。活塞顶部燃烧室形状、活塞环槽、连杆小头衬套区、大头剖分面、曲轴平衡块轮廓以及主轴瓦安装位，都是结构细化时不能省略的部位，因为这些特征直接关系到装配逻辑和工程表达的准确性。

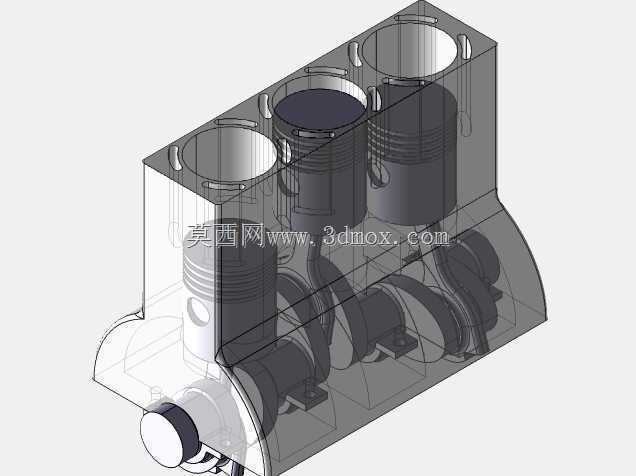

　　在功能特性上，三缸发动机强调轻量化、低摩擦和短轴向尺寸，特别适合对前舱长度、整备质量和油耗敏感的车型。模型透明化的展示方式也有利于教学评审：观察者可以直接看到活塞上行压缩、下行做功时连杆摆角的变化，以及曲轴相邻曲拐如何连续转过不同相位。对于结构设计人员，这类数模可用于校核缸体壁厚趋势、曲轴轴向长度、连杆运动空间和活塞到气门的避让关系；对于选型人员，则可据此判断动力总成在目标车型中的安装姿态、悬置布置和附属系统接口；对于三维建模从业者，该案例也提供了一个从单个零件到复杂运动总成装配的完整练习对象。
