多规格盘头自攻螺钉结构设计

　　盘头自攻螺钉在薄板连接、钣金壳体、电气控制箱、家电外壳、小型变压器组件以及非金属支架装配中使用频率很高。它不需要预先加工完整内螺纹，装配时依靠螺杆前端的锥形牙型在底孔内挤压或切削形成配合螺纹，因此特别适合现场快速装配、维修更换以及批量生产线作业。与机螺钉相比，自攻螺钉对底孔直径、材料厚度和拧入扭矩更敏感，结构设计时不能只关注外观，还要把螺纹成形过程、头部承压面积、驱动槽强度和被连接件变形一起考虑。

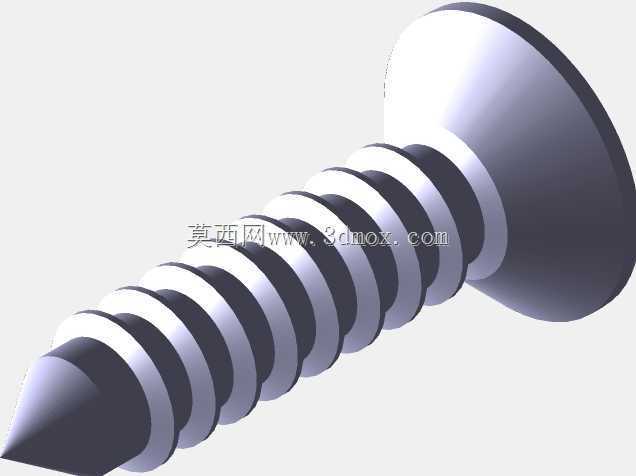

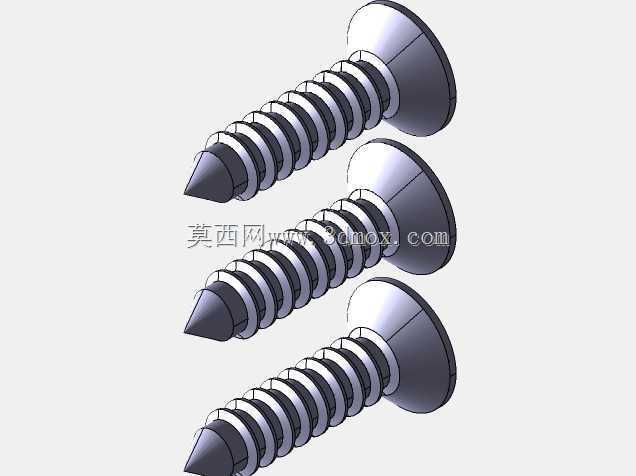

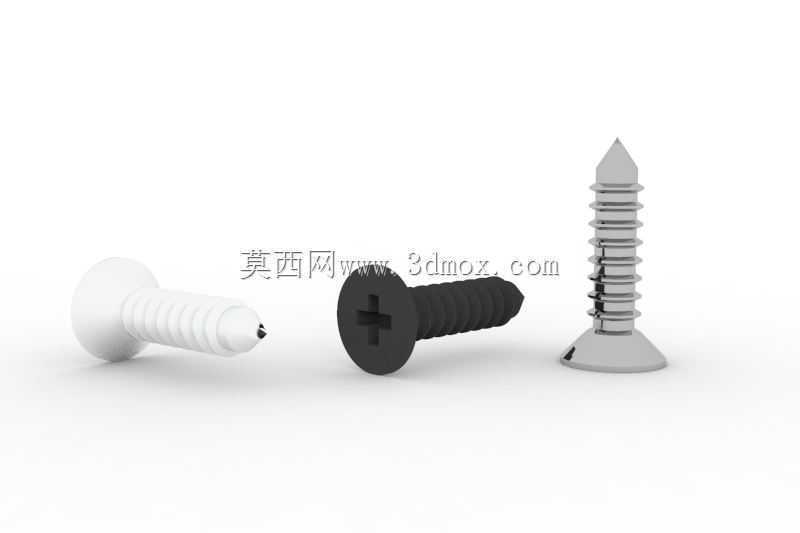

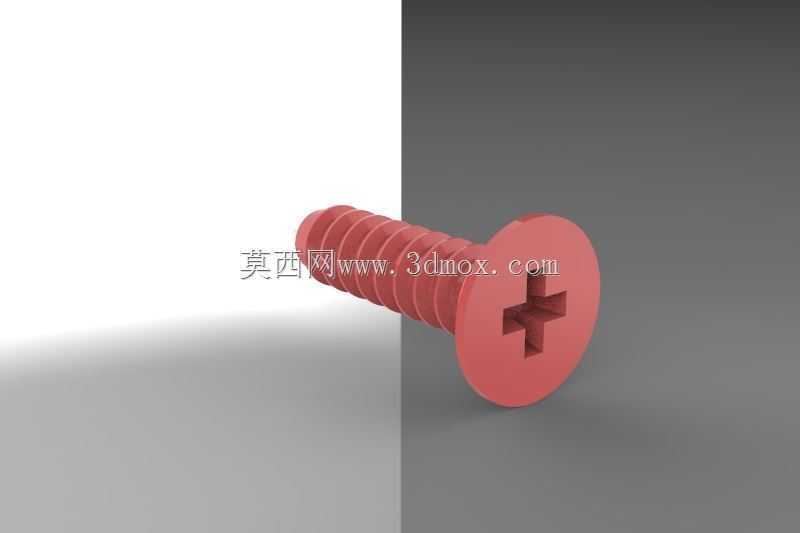

　　本组模型呈现了多种长度和颜色区分的盘头自攻螺钉，头部采用圆形大接触面设计，螺杆末端为尖锥引导结构。盘头的优势在于头部下方能够提供较宽的环形承压面，拧紧后载荷分布比小沉头更均匀，适合薄钢板、铝板、塑料板以及喷涂钣金件。对于表面不允许明显沉孔的外壳，盘头螺钉还能避免沉头锥面压伤涂层；对于材料较软的塑料支座，较大的接触面积可以降低局部压陷风险。实际选型时，头部直径不能超出安装边界，尤其在狭窄折弯边、线槽侧壁或元件间距较小的位置，需要核对头部外缘与相邻零件的间隙，避免装配工具无法进入。

　　螺纹部分是自攻螺钉功能的核心。模型中螺杆牙距相对明显，牙顶沿轴向连续延伸至尖端，这种形态有利于在预制底孔中逐步导入。设计时应根据被连接材料确定底孔范围：薄钢板通常需要较小底孔以保证螺纹咬合圈数，塑料件则要兼顾胀裂风险，底孔过小会使装配扭矩急剧升高，甚至造成柱位发白、开裂；底孔过大则会降低拉拔力，导致滑牙。尖端部承担导向和初期攻丝作用，进入底孔时应保持同轴，若手工装配偏斜，容易形成歪斜螺纹，后续反复拆卸会明显降低保持力。

　　从安装方式看，盘头端面与工件表面贴合后，拧紧扭矩主要转化为轴向夹紧力。结构工程师在布置螺钉点位时，应让螺钉轴线垂直于被压紧面，避免在斜面或弧面上直接锁紧。若必须连接曲面件，可在配合侧增加平整垫片或设计局部平面凸台。螺钉长度需要穿过上层零件并在下层材料中形成足够咬合深度，但尖端不应穿透到运动部件、带电间隙或外观面外侧。对于电气设备内部，螺钉末端与导线、PCB元件、绝缘片之间的安全距离必须单独校核，不能仅凭螺纹啮合长度判断是否可用。

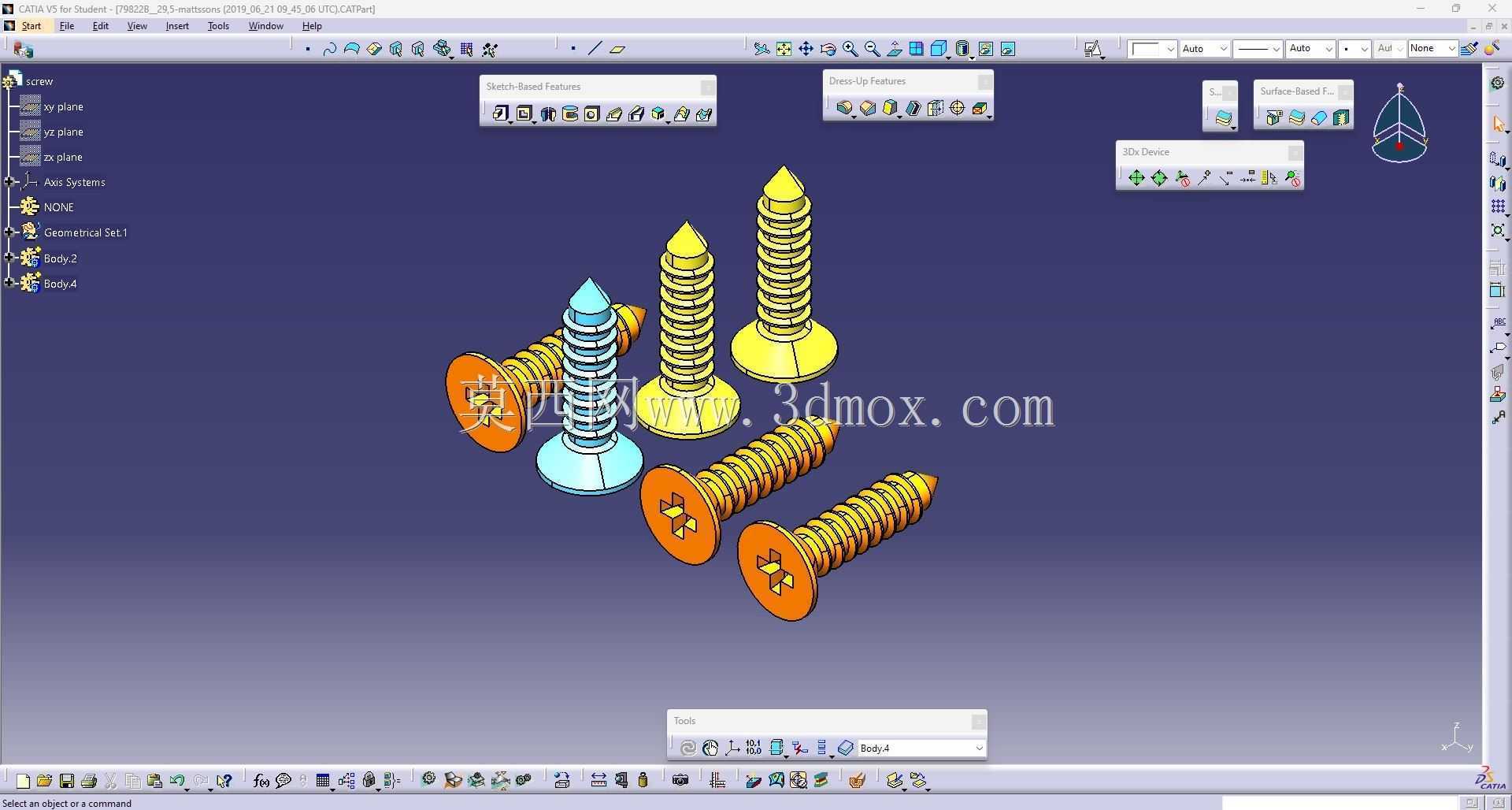

　　建模过程中，螺杆可通过螺旋线与牙型截面扫掠形成，再与圆柱杆体合并；尖端采用旋转锥体与螺纹首牙过渡，保证导入段连续。盘头部分适合用回转特征建立，头部驱动槽根据工艺需要切除成型。不同长度规格可通过参数化方式控制杆长、螺纹段长度和头部尺寸，颜色区分仅用于三维装配识别，不代表真实表面处理。工程出图时还应补充牙型规格、头径、头高、槽型、公称长度以及推荐底孔，否则车间在试制时容易把自攻螺纹和普通机械螺纹混用。

　　在产品验证阶段，这类螺钉通常要关注拧入扭矩、破坏扭矩、轴向拔出力和反复装拆性能。钣金件上若底孔周边有冲孔毛刺，毛刺会改变实际摩擦和咬合状态，装配前应保证孔口方向一致；塑料件则常通过螺丝柱壁厚、加强筋和导向孔深度来控制锁紧可靠性。若螺钉用于交流稳压器、变压器外壳等电气产品，还要兼顾接地连续性和防松要求，必要时在连接面去除绝缘涂层或使用齿形垫圈。通过三维模型提前检查头高、杆长、尖端余量和工具操作空间，可以在样机阶段减少滑牙、浮锁、壳体开裂和装配干涉等常见问题。
