起重吊装用带杆弯钩承载构件

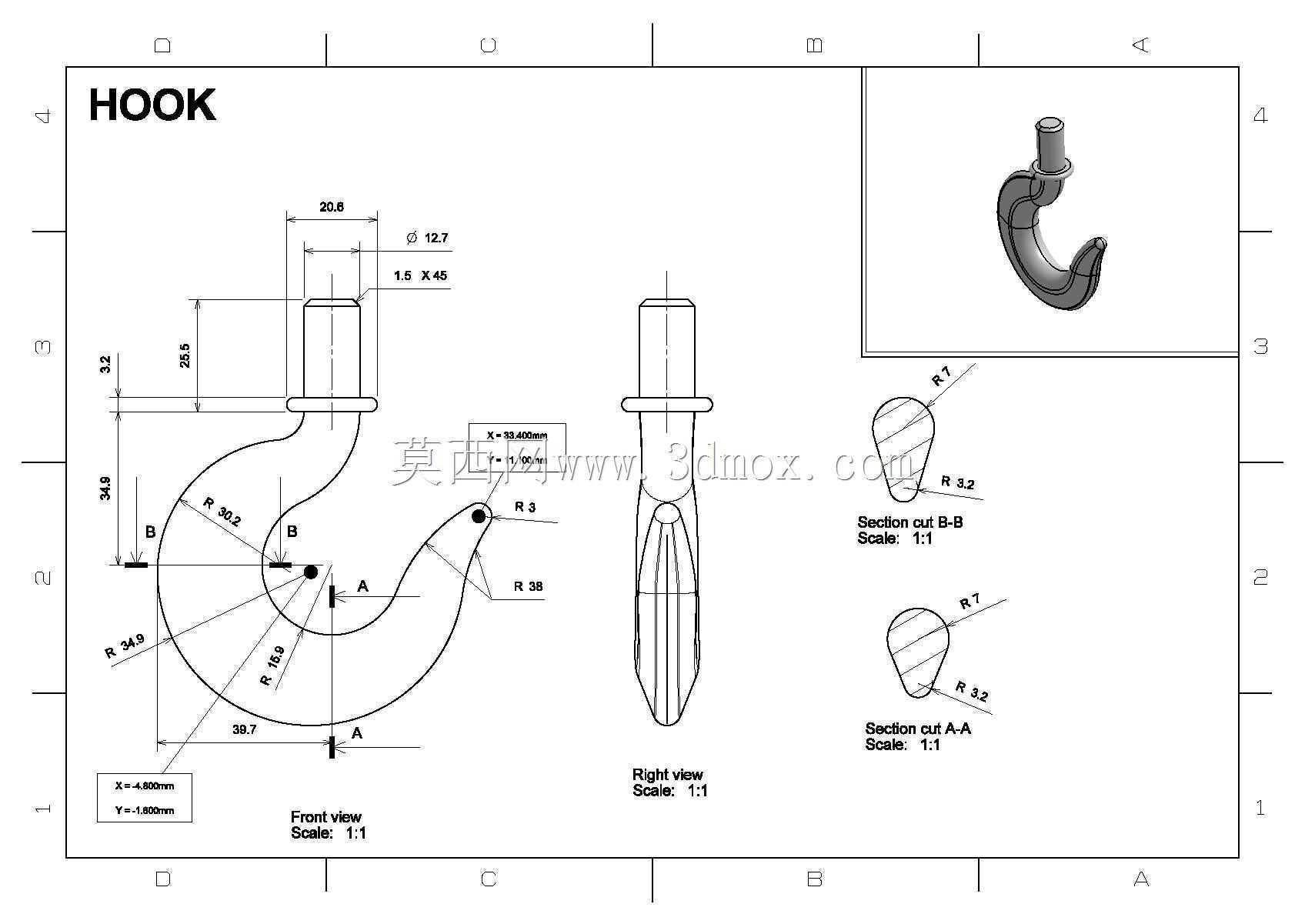

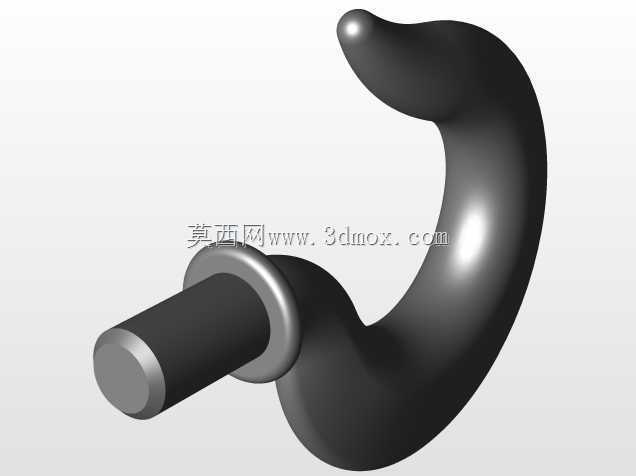

　　在车间物料转运、重型工件吊装、工装夹具挂接以及户外临时起吊作业场景里，吊钩是直接承担载荷传递的末端执行件，它一端衔接吊索、链条或者起重设备的吊点，另一端勾挂工件吊耳、吊装带环或者预制挂孔，整套受力链路里吊钩的曲面过渡、杆部配合以及钩口轮廓直接决定作业安全边界。这套弯钩构件采用一体式弯弧钩身搭配同轴直杆的结构形式，直杆段作为安装对接端，外圆面可与吊装横梁、旋转吊座、平衡梁端板或者手动葫芦的连接套形成轴孔配合，杆端轴肩贴合安装端面，既可以传递竖直方向的拉伸载荷，也能在小角度偏摆工况下约束钩体轴向窜动，安装时只需在直杆末端配置锁紧螺母或者开口销限位，即可完成钩体与上位吊具的刚性装配，适配常规起重横梁的端板开孔尺寸，

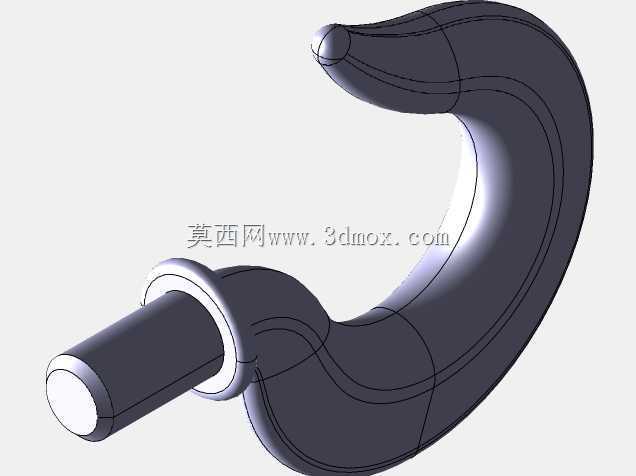

　　不需要额外定制异形连接座。钩身部分采用大曲率平滑弯弧造型，从杆部衔接位置开始逐步向外延展弯曲，钩尖位置做圆润收头处理，没有尖锐棱角，一方面避免吊装带、钢丝绳环在挂接过程中被锐角切割磨损，另一方面让载荷在钩身内部沿弧形轮廓均匀分流，减少直角转折带来的应力集中峰值。设计过程中首先校核钩身危险截面的弯曲拉应力，钩体承载时内侧弧面受拉、外侧弧面受压，曲面壁厚从钩尖到杆部衔接处逐步递增，靠近杆根的位置厚度最大，用来抵消弯矩在钩根位置形成的最大应力；钩尖处做加厚钝头，防止工件滑脱时钩尖出现变形外翻，同时钩口的内弯弧度预留了足够的挂接空间，常规直径的吊装带环、卸扣横销都可以顺利放入钩腔，挂接后工件重心偏移时也不会轻易从钩口滑出。

　　杆部与弯弧钩身的衔接位置设置凸起轴肩，轴肩的端面与安装板表面完全贴合，起吊时轴向拉力通过轴肩端面分散到安装板上，避免应力全部集中在杆与钩身的焊接或者成型过渡区域，过渡圆角做大半径圆滑处理，杜绝台阶位置的应力突变。从实际使用工况来看，这类吊钩既可以配套在小型手动葫芦、电动葫芦的下端作为取物构件，也可以成组安装在吊装平衡梁的两端，用来双点抬长大板类、轴类工件，单钩承载时载荷沿钩身弧线自然导向杆部轴线，不会产生额外的扭转力矩；多点吊装时各个钩体的直杆轴线保持竖直，钩口朝向统一，方便地面作业人员快速挂接吊索。建模时先绘制钩身的中心引导曲线，曲线曲率按照受力分布调整，钩根位置曲率半径偏小、钩尖位置曲率半径放大，再沿引导线扫描变截面轮廓，

　　截面直径随弯矩大小同步变化，保证材料利用率最大化；直杆段单独拉伸圆柱特征后与扫描钩身合并，衔接位置的轴肩采用回转特征生成，所有相交棱边都添加圆角特征，还原实际锻造吊钩的圆滑外观。安装边界上直杆的配合长度需要大于安装板厚度与锁紧件厚度之和，轴肩外径大于安装板开孔直径，钩身外侧轮廓与周边设备构件预留足够安全间隙，起吊过程中钩体随载荷小幅摆动时不会碰撞横梁筋板或者相邻吊点，钩腔内部空间满足常用卸扣、吊环的放入取出操作，不需要额外扩孔或者修磨。日常使用中钩身的弧面磨损、钩尖变形量都可以沿着三维模型的轮廓基准进行检测，对比实测尺寸与原始建模截面，就能判断构件是否达到报废阈值，为吊装作业的定期巡检提供精准的几何参照。
