带挂钩拉伸弹簧精密三维结构设计

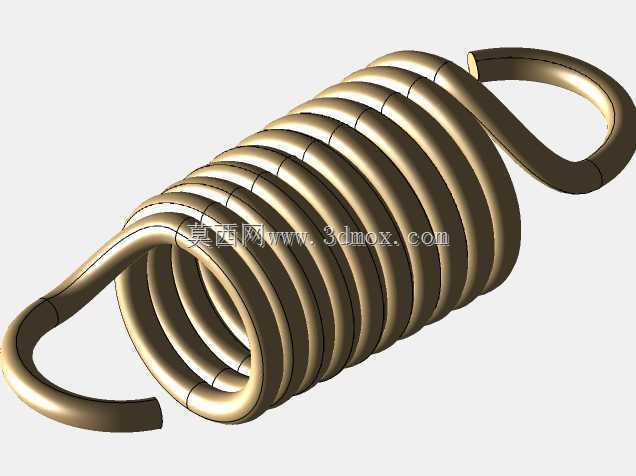

　　这款带端部挂钩的圆柱螺旋拉伸弹簧，是机械传动与复位机构里极为常见的弹性储能零件，三维建模完整还原了密绕簧体与两端一体式弯钩的全部几何细节，簧圈之间采用并紧贴合的绕制形态，空载状态下圈与圈基本无间隙，和常规压缩弹簧预留圈间间隙的设计逻辑完全不同，核心受力方向为轴向拉伸，依靠簧丝扭转变形储存弹性势能，在外力撤除后拉动两端连接件回归初始位置。

　　从实际设备应用场景来看，这类挂钩式拉伸弹簧的适配范围极广：小型轻工设备里，自动复位的柜门卡扣、脚踏操作机构、电器开关触点回位结构会选用小线径款；农机与园林机具中，操纵拉杆、张紧轮支架、离合拨杆的回位拉力由中等规格弹簧提供；工程机械的舱门锁扣、制动踏板回位、管线固定张紧场景，也会使用线径更粗、承载更强的同结构弹簧。两端弯钩直接挂接在销轴、挂孔或冲压件凸耳上，不需要额外加装弹簧座或者导向套筒，安装拆卸效率远高于两端磨平的压缩弹簧，在空间局促、无法布置导向杆的紧凑机构里优势格外明显。

　　结构设计层面，模型完整呈现了簧体与弯钩的过渡特征：有效圈部分簧丝螺旋升角极小，紧密排列保证轴向受拉时所有簧圈均匀分担载荷，避免局部应力集中；两端弯钩从簧体末端自然延伸弯曲，弯钩内径预留了适配对应销轴的穿入间隙，钩体弯曲处做了平滑圆弧过渡，没有尖锐折角——这处细节是拉伸弹簧设计的核心要点，弯钩内侧的弯曲应力往往是整根弹簧的失效高发区，若折弯半径过小，反复拉伸后很容易在钩根位置出现疲劳断裂，建模时保留的连续圆滑曲面，也对应实际生产中绕簧机一次弯折成型的工艺特征，不需要后续焊接拼接，整体力学性能更稳定。

　　安装边界与尺寸匹配上，这类弹簧的选型需要先确认几个核心尺寸约束：首先是簧体外径，安装区域的周边零件必须留出足够避让空间，弹簧受拉伸长时外径会有轻微收缩，但若安装孔位间隙过小，往复动作中簧体容易和周边支架发生摩擦剐蹭，磨损簧丝表面涂层甚至造成卡滞；其次是两挂钩内侧的自由长度，要匹配安装位置两个挂点的中心距，装配后弹簧需要保留一定初拉力，让机构在静止状态下也能保持张紧，不会出现松脱晃荡；挂钩的开口尺寸与弯钩内径要和配套销轴直径匹配，间隙过大会导致工作时挂钩窜动产生冲击噪音，间隙过小则装配困难，铰接动作卡滞。

　　功能特性上，拉伸弹簧的初拉力是区别于压缩弹簧的典型参数，绕制过程中簧丝并紧产生的内置预紧力，让弹簧在拉力达到初拉力阈值前不会发生圈间分离，这段特性可以让机构在小载荷区间保持足够拉紧力，消除连杆、拉线类传动的回程间隙。三维建模过程中，簧丝的扫掠路径需要同时兼顾螺旋段与两端弯钩的连续曲率，路径不能出现曲率突变，否则生成的实体在折弯位置会出现几何褶皱，和实际冷绕弹簧的金属纤维走向不符；簧丝直径、弹簧中径、有效圈数的参数关联也完全遵循弹簧设计规范，调整线径参数时整个簧体与挂钩可以同步联动更新，方便设计人员根据所需拉力、行程快速迭代参数，验证不同刚度下的弹簧外形是否适配安装空间。

　　实际工况里，这类弹簧长期承受往复循环拉伸载荷，设计时还要校核最大拉伸长度下的 hook 应力，保证最大载荷时弯钩位置的应力低于材料疲劳极限，避免长期使用后出现拉力衰减、挂钩断裂的故障，模型的完整几何结构也可以直接导入有限元分析环境，对簧体、钩根过渡位置做应力分布仿真，提前识别高风险区域，优化弯钩折弯半径与有效圈数配比。
