乘用轿车多辐条轮毂与真空轮胎总成

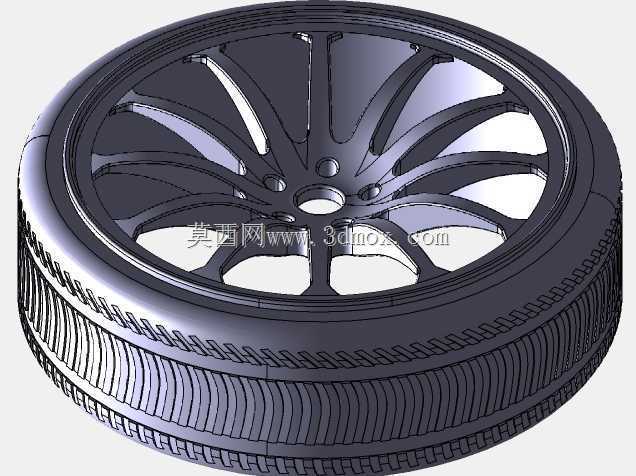

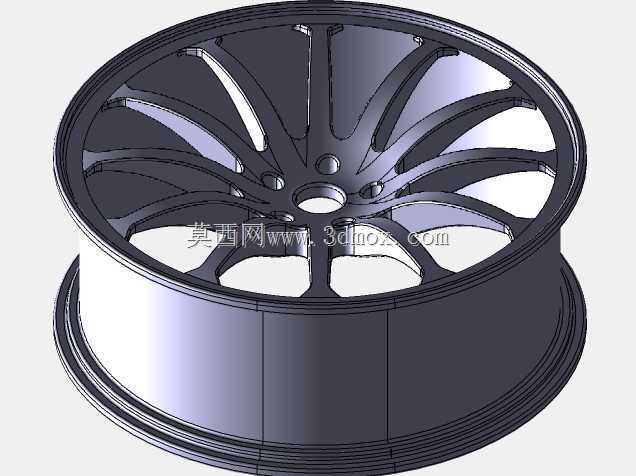

　　这套轮辋轮胎总成的三维数模，完全围绕民用乘用车辆行走系统的实际装配需求搭建，在整车开发流程里，轮端部件属于底盘行走模块的核心外露件，既要承担承载、传力的基础功能，也要兼顾整车外观的造型协调性，数模还原的结构可以直接用于整车总布置校核、改装方案演示、底盘运动干涉检查等多个工程场景。从结构拆分来看，整套总成分为铝合金轮辋与橡胶轮胎两个独立部分，轮辋部分采用大尺寸多辐条造型，辐条从中心安装盘向外呈发散式延伸，相邻辐条之间留出大尺寸镂空窗口，这种布局首先是为了给制动盘、制动卡钳留出足够的散热气流通道，车辆在连续制动工况下，轮辋内部的热空气可以通过辐条间隙快速向外排出，避免制动系统热衰减；同时镂空结构也能有效降低轮辋自身的非簧载质量，

　　对于提升悬架响应速度、改善轮胎贴地性能有明确的正向作用。轮辋中心区域设置了同轴的中心定位孔，周围均布五个螺栓安装孔，孔位的分布圆直径、中心孔的配合公差都按照常规乘用车型的轮毂安装基准设计，装配时中心孔与车轴轴头形成过渡配合，承担径向定位作用，五个轮毂螺栓则负责传递整车的驱动力、制动力以及转向时的横向载荷，安装面的平面度在建模时预留了贴合余量，避免装配后出现轮辋端面跳动超标的问题。轮辋的外缘设计了标准的轮缘挡边，两侧凸起的挡边可以卡住轮胎的胎圈部位，保证轮胎充气后胎圈牢牢贴合在轮辋的胎圈座上，即使在车辆急转弯、胎侧承受较大侧向力时，也不会出现轮胎脱圈的风险。轮胎部分采用民用真空胎结构，数模完整还原了胎面的连续花纹块、

　　胎侧的弧形轮廓以及胎圈的刚性加强结构，胎面区域的周向花纹沟槽沿着轮胎圆周均匀分布，花纹块的排布方向兼顾纵向排水与横向抓地需求，雨天行驶时胎面与路面之间的积水可以通过沟槽快速排出，降低水滑风险；胎侧部分设计为平滑的弧形过渡曲面，从胎圈位置向外平缓隆起，既可以在轮胎经过颠簸路面时提供足够的弹性变形量，缓冲路面传递到车身的冲击，也能在轮胎受到侧向挤压时产生适度形变，增大轮胎与路面的接触面积，提升过弯极限。在整车总布置阶段使用这套数模时，工程师首先要核对轮辋的偏距参数，也就是轮辋中心安装面到轮胎中心线的轴向距离，偏距数值直接决定了轮胎在轮拱内部的轴向位置，如果偏距设计不合理，轮胎在满载压缩、转向打满的工况下，很容易和轮拱内衬、悬架摆臂、减震器筒身发生运动干涉，数模里预留的轮胎最大转向转角空间、悬架上跳极限空间都可以直接用于DMU运动校核，提前排查装配冲突。除此之外轮辋的外形尺寸还要和整车的造型风格匹配，多辐条的亮面造型通常偏向家用轿车的精致化定位，辐条的曲面弧度、镂空区域的大小都会影响车辆侧面的视觉效果，在造型评审阶段可以直接把这套轮端数模装配到整车白车身数模上，渲染出不同光照角度下的外观效果，不用额外制作硬质油泥样件就能完成多轮造型方案迭代。从装配边界来看，轮胎的外径直接决定了车辆的轮拱离地间隙，也会影响车速表的标定数值，轮胎外径过大会导致传动系统的实际传动比出现偏差，车速表显示数值低于实际车速，

　　同时轮胎转动时的线速度变化也会和ABS轮速传感器的匹配参数产生冲突；轮胎断面宽度则要和轮辋的适配宽度严格对应，过宽的轮胎装配到窄轮辋上会导致胎圈变形异常，过窄的轮胎则会出现胎侧过度内收，磨损不均匀的问题。数模里的轮胎内腔也按照真空胎的结构做了完整封闭，没有保留内胎的安装空间，符合当前乘用车辆的主流配置，轮辋的气门嘴安装位也在轮辐靠近外缘的位置做了预留，装配时可以直接安装胎压监测传感器与充气气门嘴，不用后续在轮辋上额外打孔破坏结构强度。对于改装领域的应用场景，这套数模还可以用来验证不同ET值轮辋的外扩效果，核对轮眉与轮胎外缘的齐平程度，避免改装后轮胎突出车身翼子板带来的法规合规问题，也能提前确认加宽轮距后对整车转向特性、悬架受力的影响。
