钢管桁架式卡丁车车架底盘结构

　　这套钢管桁架式卡丁车车架底盘，面向小型场地赛车、休闲娱乐卡丁车与教学实验车的承载骨架开发场景。车架作为卡丁车唯一的承载基体，需要承接驾驶员体重、动力总成载荷、行驶冲击以及转向、制动过程中的复合作用力，因此结构布置不能只追求外观轻巧，还要在扭转刚度、局部强度、维修可达性和装配边界之间取得平衡。

　　从实际用途看，该底盘主要用于搭建后驱或小型动力单元的卡丁车平台。前部区域预留驾驶员乘坐与转向机构安装空间，中部形成脚踏、座椅固定和车身附件连接位置，后部则可延伸布置发动机、链轮、后桥及制动组件。钢管弯折后通过空间交汇形成连续传力路径，相比平板焊接骨架，桁架结构在承受弯道侧倾、起步抬头和制动点头时，能够把局部载荷分散到多根杆件上，减少单点应力集中。

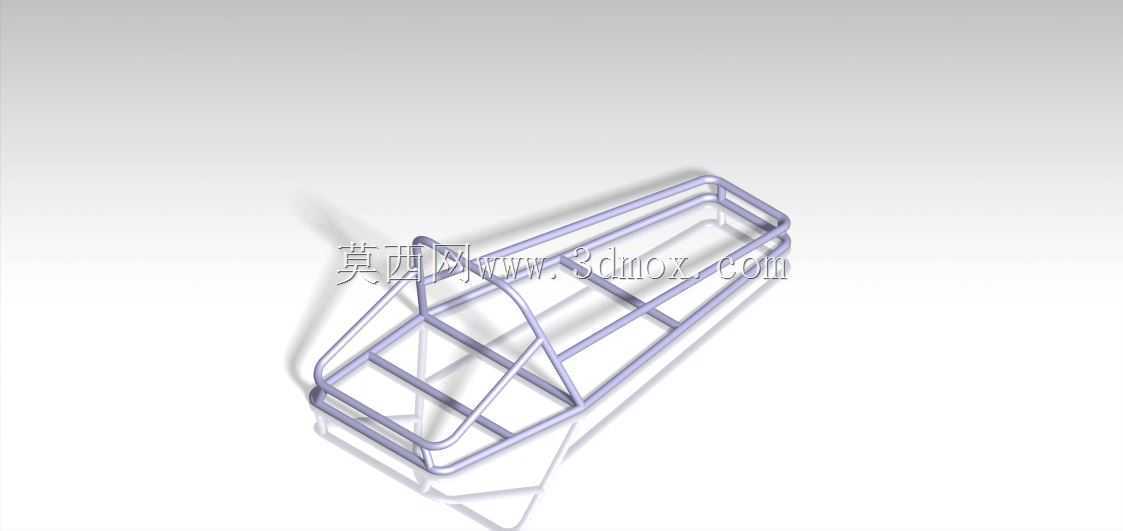

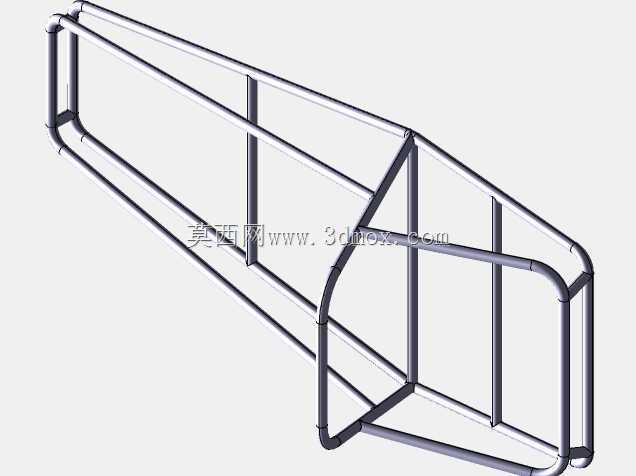

　　设计思路上，模型重点表达了圆管弯制、相贯拼接和空间框架关系。外侧主梁沿车身纵向贯通，构成底盘的主要抗弯轮廓；底部横向杆件负责连接左右纵梁，提高整体抗扭能力；驾驶舱周围的上扬管架则形成防护边界，在满足腿部和身体活动空间的同时，为座椅、方向盘立柱、护板或外观覆盖件提供安装点。杆件交汇处采用贴合焊接的布置方式，有利于在实物制作中进行坡口处理、定位点焊和满焊加固。

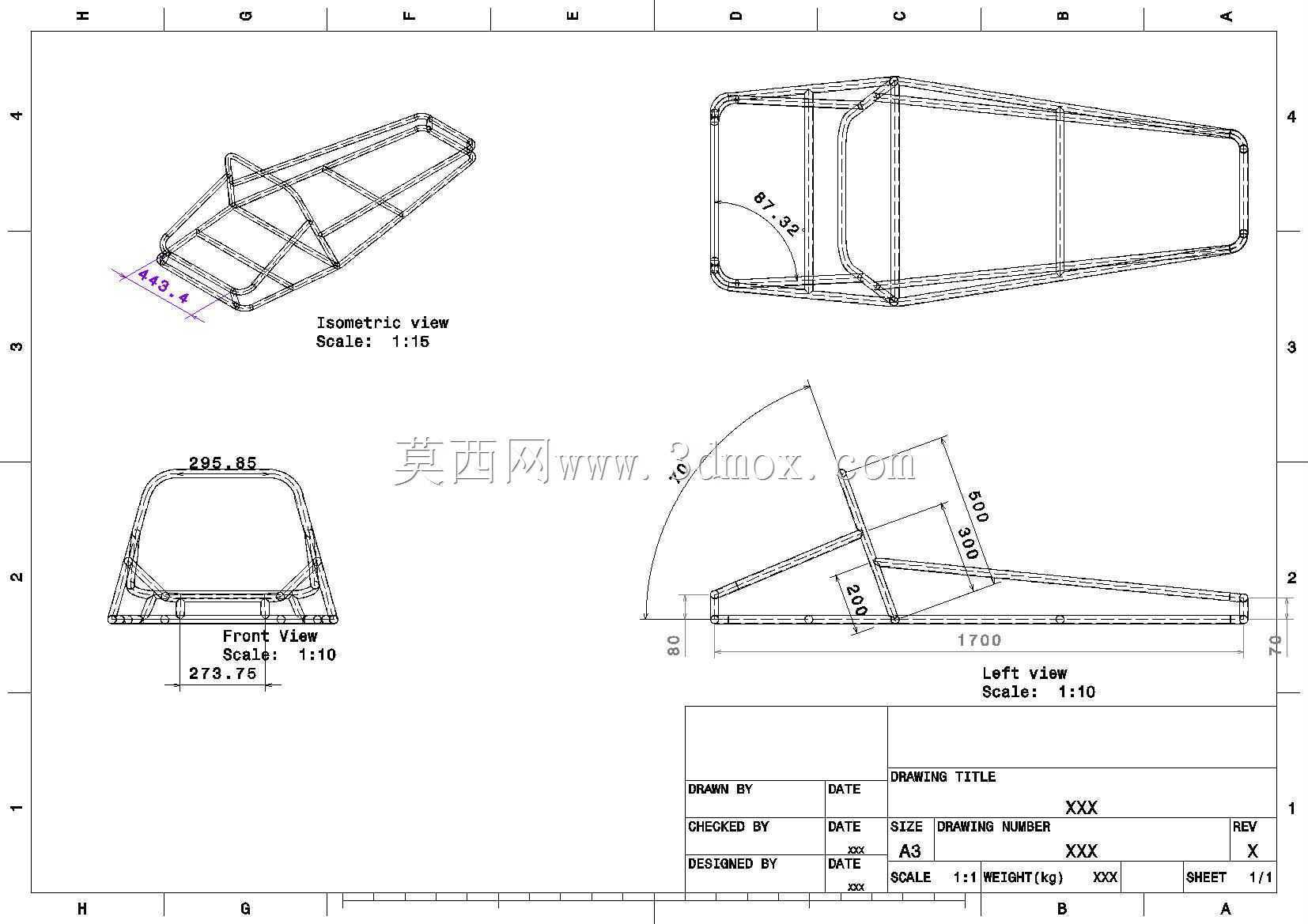

　　在外形尺寸与安装边界方面，车架整体呈狭长低趴形态，宽度方向需要控制在轮胎转向跳动和车身护板允许范围内，避免前轮在最大转角时与管架干涉；长度方向则要兼顾驾驶员坐姿、轴距分配和后部动力舱布置。底盘离地间隙不宜过大，否则会抬高整车重心，影响弯道稳定性；也不能过小，以防止场地起伏时底部横管剐蹭。前伸管架需要为转向轴、踏板拉杆和前保险杠留出位置，后段管架则应保证链轮、链条、制动盘和后桥轴承座的拆装空间。

　　从结构工程角度审查，这类车架在建模时需要特别关注管材中心线的连续性和弯管半径。弯管半径过小会导致实际加工时外侧管壁减薄、内侧起皱；半径过大则可能占用驾驶舱或悬架安装空间。各杆件相贯线应尽量贴合，避免三维模型中出现简单穿插而未考虑焊缝余量的问题。若后续进入样机制作，还需在关键节点补充加强片、焊接衬板或安装支座，尤其是座椅固定点、转向立柱固定点、发动机悬支点和后桥连接点，这些位置在反复冲击载荷下更容易出现疲劳裂纹。

　　该模型也适合作为钢管类车辆骨架的教学案例：通过它可以直观理解空间桁架如何利用三角形和多平面约束提升刚度，如何在裸车架阶段预留转向、制动、传动和人机工程接口，以及如何在轻量化与安全边界之间进行取舍。对于结构设计人员而言，后续可在此基础上继续补充悬架硬点、轮距轴距参数、发动机安装板和车身覆盖件，使概念车架逐步转化为可加工、可装配、可校核的完整卡丁车底盘方案。
