欧宝Vectra-C前照灯清洗喷嘴结构

　　前照灯清洗喷嘴属于整车外饰与主动安全维护系统中的小型功能件，布置在保险杠或前照灯周边，用于在车辆行驶过程中对灯罩表面的灰尘、泥渍、盐雾残留和虫胶污染进行定点冲洗。该类部件虽然体积不大，却直接影响夜间照明效果：灯罩表面污染会造成光线散射、照度下降，并可能在对向车辆视野中形成眩光，因此喷嘴的喷射角度、覆盖范围、安装高度和与车身覆盖件的贴合关系都需要在结构设计阶段反复校核。

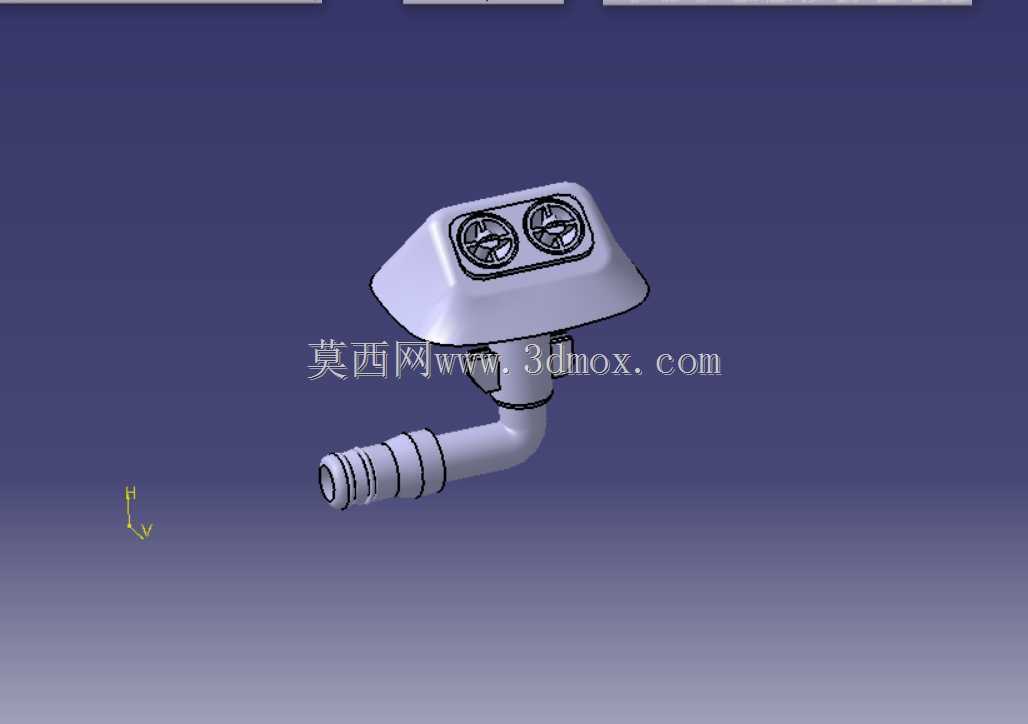

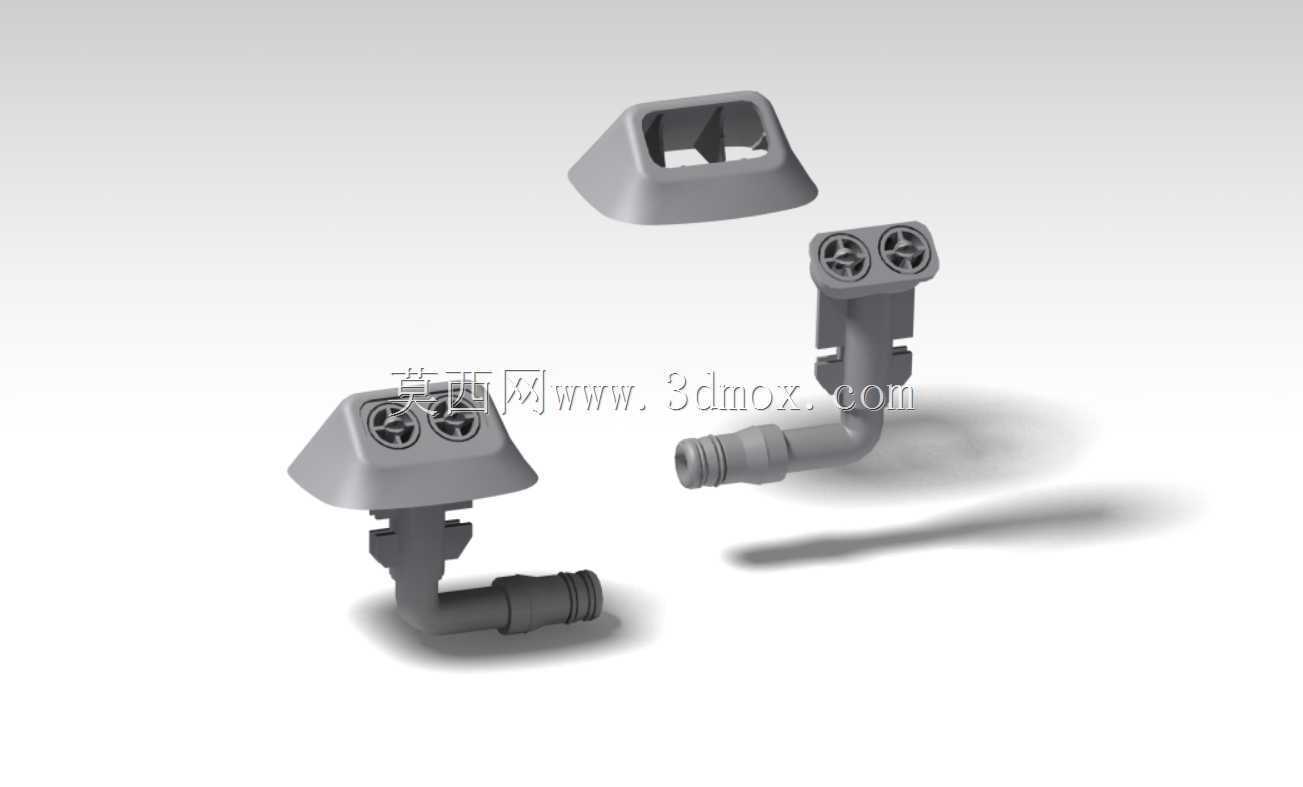

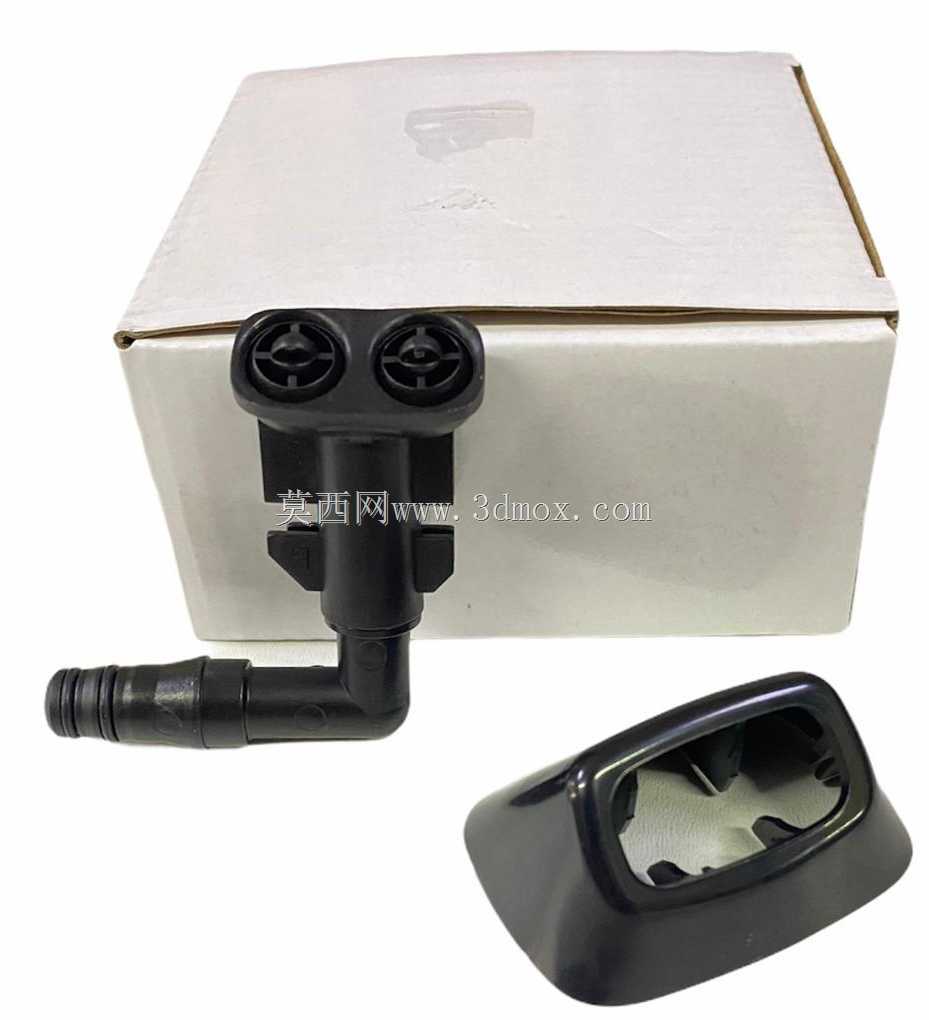

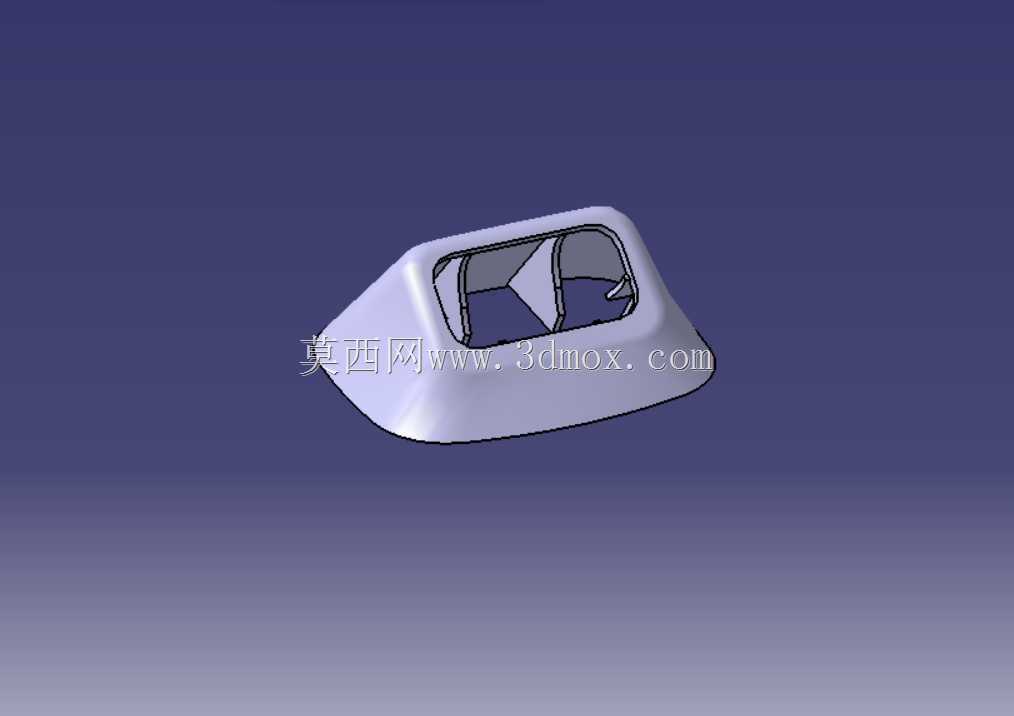

　　这套结构围绕欧宝Vectra-C车型的前照灯清洗需求展开，包含外露装饰盖、双喷孔喷射头、弯管连接段、安装卡接支架以及管路接口等部分。外露部分采用近似梯形的低矮罩体，正面轮廓与保险杠或灯组周边曲面保持一致，既能够在非工作状态下遮蔽内部机构，也能降低行驶风阻和泥水直接冲击。装饰盖边缘设置过渡斜面，使零件在嵌入外板开孔后不会形成突兀台阶；背面则保留与喷座配合的定位结构，保证装配后外观缝隙均匀。

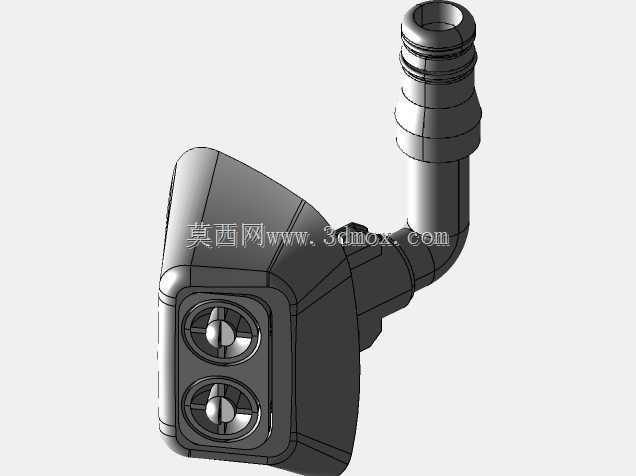

　　喷射头采用双出口布局，两个喷孔在头部呈对称分布。相比单孔结构，双喷孔可以在灯罩表面形成两条相互补充的水束轨迹，扩大湿润区域，并减少单束水流因压力波动或车速风压造成的覆盖偏差。喷孔轴线并非简单垂直于安装面，而是结合前照灯玻璃弧度、灯腔高度以及喷嘴安装位置进行倾斜设定，使水流在规定喷射距离内落在灯罩中上区域，再依靠水流扩散和雨刮或自然气流完成清洁。头部两侧的扇形喷面与内部流道相连，流道在转折处尽量避免突变截面，以降低压损和湍流造成的散射。

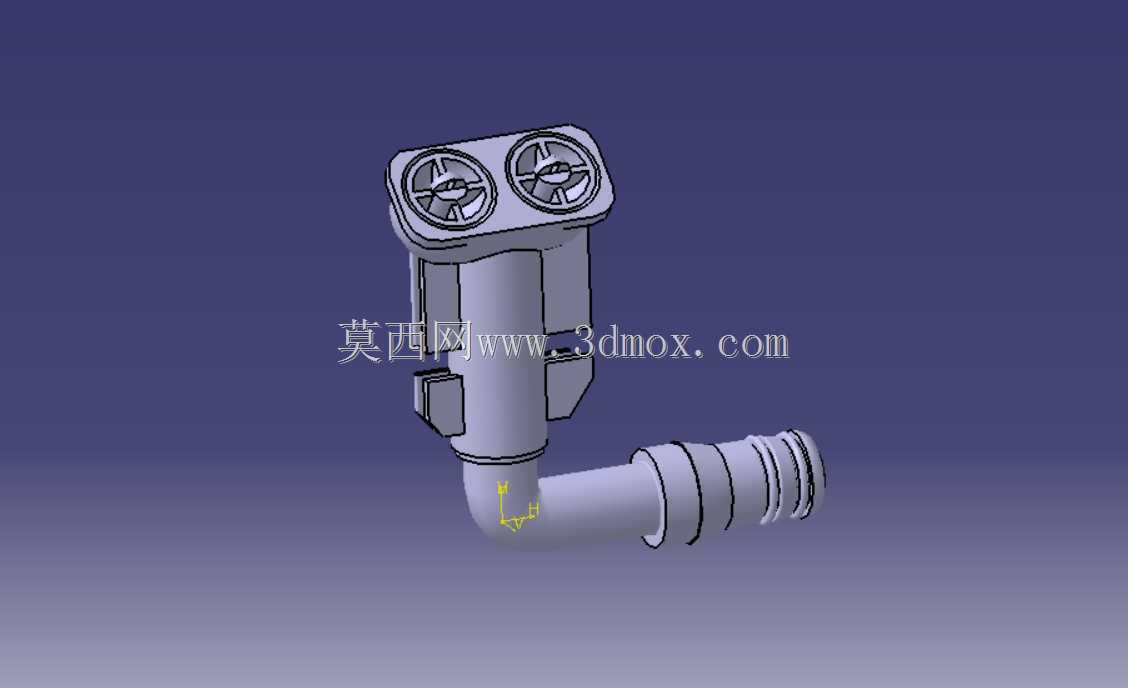

　　弯管段是该结构中连接喷射头与车身清洗管路的关键部分。管路从喷座后侧向下延伸，再通过近似直角的弯转接入横向软管接口，这种走向适用于保险杠后方空间狭窄、管路无法直线布置的车型环境。弯头外侧需要保留足够壁厚，以承受清洗泵瞬时水压和低温环境下的振动载荷；内侧则控制圆角过渡，避免水流在急转弯处产生明显涡流。末端接口采用阶梯柱状插接形式，表面设置环形止退结构，与橡胶软管装配后可形成密封和拉脱阻力，接口端部保留倒角，便于生产线手工压装。

　　安装支架集成在喷座背部，采用卡扣式固定思路。支架两侧伸出弹性卡爪，卡爪端部带有导向斜面和限位台阶，穿过车身或保险杠安装孔后能够自动回弹锁定。与螺栓固定相比，这种方式减少了紧固件数量，也适合总装线上快速装配；但卡爪的悬臂长度、拔模斜度、扣合量和材料韧性必须匹配，否则容易出现装配力过大、拆卸断裂或车辆振动后松脱等问题。支架上还设置限位面，使喷嘴在推入到位后与安装基面贴合，控制喷孔高度和前后位置。

　　从安装边界看，该零件需要同时满足外观面、喷射轨迹和后方管路三方面约束。前端装饰盖不能高出周边外板过多，侧向间隙需考虑塑料件热膨胀；喷孔前方不能被保险杠棱线、饰条或灯组边缘遮挡；后方弯管与软管之间要保留弯曲半径，避免软管被压扁或在车辆颠簸时与周边金属棱边摩擦。建模时需要将前照灯外曲面、保险杠内板、清洗管路走向和装配工具空间一并纳入检查，尤其要关注喷嘴在工作伸出或固定状态下与周边件的最小间隙。

　　结构材料通常选用耐水、耐清洗剂和耐候性能较好的工程塑料，外露盖还需满足漆面附着或本色耐老化要求。冬季工况下，喷嘴内部可能残留清洗液，设计中要避免形成无法排出的封闭积液腔；喷孔区域也应尽量减少尖锐死角，便于低温启动后快速恢复喷射。对于维修场景，背部卡接结构需要在不破坏保险杠漆面的前提下完成拆卸，软管接口则应允许使用简单工具拔插。

　　三维建模过程中，喷孔、流道和弯管接口应保持数据连续，外观面与内部支撑筋之间要注意壁厚均匀。装饰盖背面可根据成型需要设置加强筋，但筋位厚度不宜超过主壁，以免表面产生缩痕。卡爪区域需结合装配方向做拔模处理，弯头与喷座交接处应增加圆角和局部加强，以承受软管插拔力和水压脉冲。整体结构不仅是一个外观小件，更是兼顾流体喷射、塑料成型、整车装配和维修可达性的综合机械设计对象。
