带键槽传动斜齿轮精密结构设计

　　在常规动力传递系统里，斜齿轮承担着把旋转扭矩从一根轴平稳传递到另一根轴的核心作用，和直齿圆柱齿轮相比，斜齿的轮齿沿轴向存在螺旋偏角，啮合过程不是整齿突然接触、突然脱离，而是从齿端逐步进入接触，再沿齿宽方向连续滚滑到另一端退出，这种接触特性让中高速传动场景下的冲击、噪声和齿面局部载荷都明显降低。现场选型时，这类零件常出现在减速箱、机床主轴进给箱、输送设备驱动端、小型动力头以及需要平行轴传动的机构内部，尤其在转速不低、要求运转平顺、又要控制箱体体积的位置，斜齿方案比直齿更能兼顾承载能力与 NVH 表现。

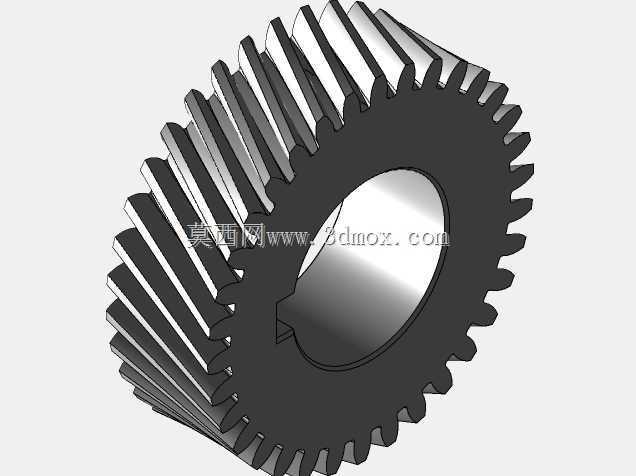

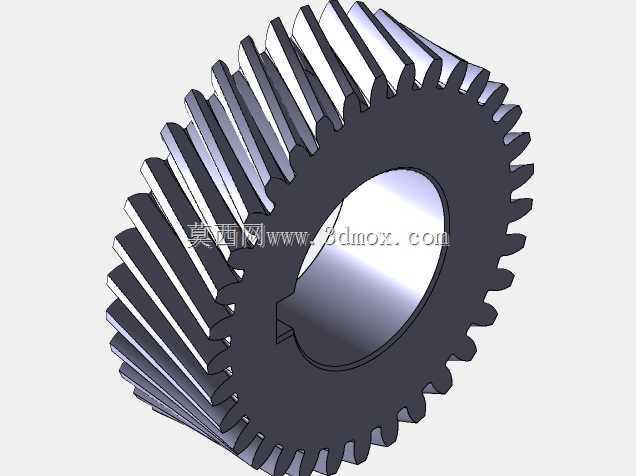

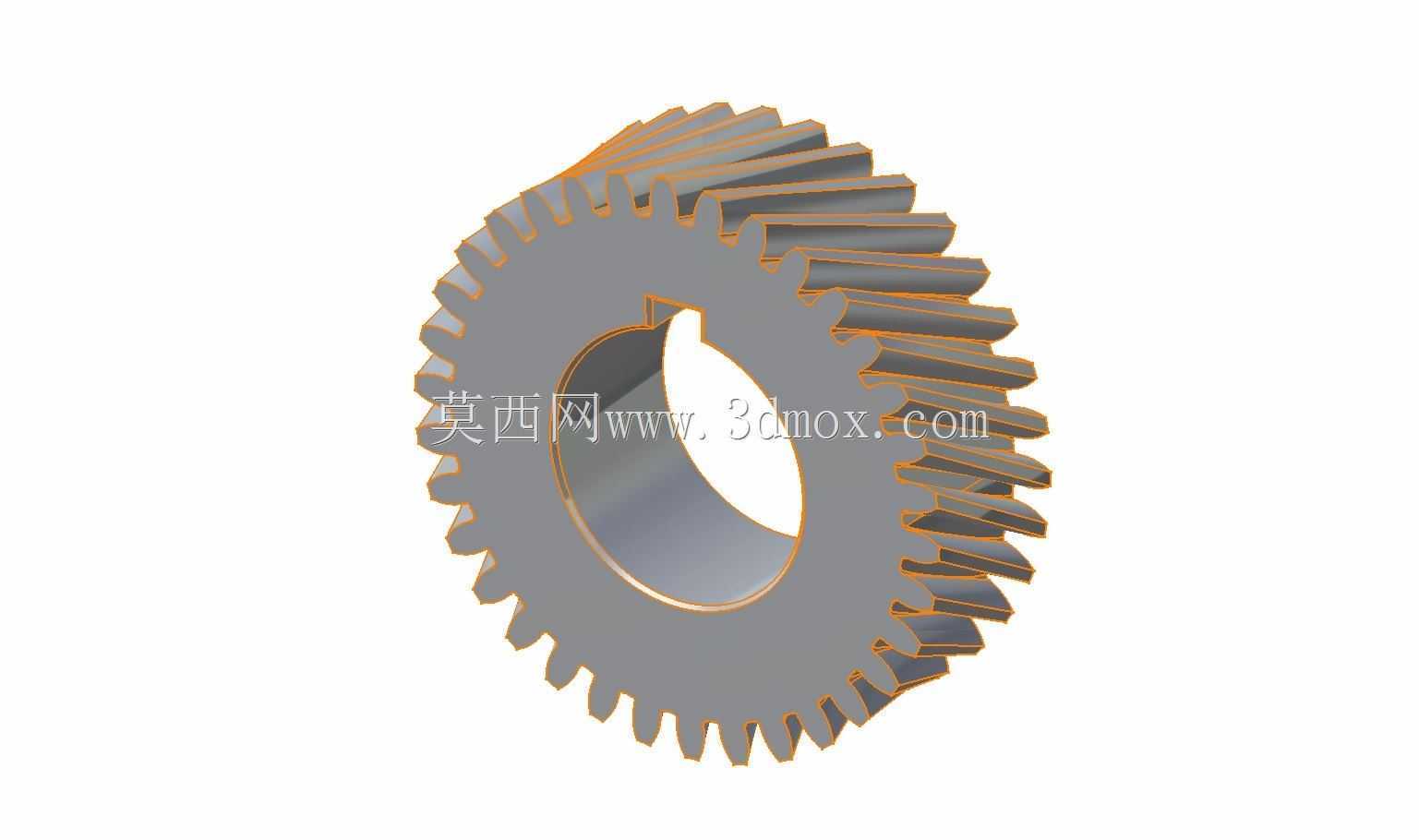

　　从结构上看，该零件为盘式圆柱斜齿轮，外圆分布连续斜向轮齿，中心开设贯通轴孔，孔壁加工有单键槽。轴孔是整只齿轮的安装基准，装配时与传动轴形成小间隙或过渡配合，键槽则用于安放平键，使齿轮和轴之间不仅靠摩擦定心，还能通过键的侧面承受圆周方向载荷，避免大扭矩下齿轮相对轴发生周向转动。实际设计中，孔径要与所选轴径严格匹配，键槽宽度、深度和端部位置需符合平键连接标准；若轴上存在台阶、挡圈或锁紧螺母，齿轮轮毂宽度还要留出轴向定位空间，不能与相邻轴承、套筒或箱体壁发生干涉。

　　轮齿部分是建模和加工校核的重点。斜齿轮的齿向沿圆柱面螺旋展开，齿顶圆、齿根圆、分度圆和基圆构成齿形控制边界，端面齿形与法向齿形因螺旋角存在换算关系。工程建模时，通常先依据模数、齿数、压力角、螺旋角和齿宽确定齿坯尺寸，再通过渐开线齿廓沿螺旋线路径扫掠形成轮齿，阵列后得到完整齿圈。齿根位置需要保留合理过渡圆角，避免热处理或重载时在齿根圆角处产生应力集中；齿顶边缘可根据工艺要求做微小倒角，既方便装配，也能减少啮合初期的边缘刮擦。

　　外形边界方面，盘式齿轮的最大外径由齿顶圆决定，装配入箱前要核对齿顶圆与箱体内壁、润滑挡板、油位结构之间的径向间隙；齿宽方向则要确认啮合配对齿轮的有效接触长度，两轴中心距偏差、轴系挠度和轴承游隙都会影响实际接触斑。理想状态下，齿面接触斑应位于齿宽中部并沿齿向均匀分布，若接触偏在齿端，往往意味着轴系平行度、齿轮轴向定位或螺旋角配对存在问题。对于带轮毂的结构，轮毂外径一般大于轴孔而小于齿根圆，既给键连接提供足够壁厚，也避免轮毂与啮合齿圈发生空间冲突。

　　设计思路上，这类齿轮不是单纯画出齿形即可，需要围绕传动链路综合考虑。载荷从轴经平键传入轮毂，再通过轮体扩散到整圈轮齿，啮合点处承受接触压应力和齿根弯曲应力；因此轮毂长度、轮辐厚度、齿宽和孔径之间要保持合理比例。若齿宽过大，轴系微小不对中会造成载荷集中在齿端；若齿宽过小，单齿承载面积不足，接触应力又会升高。对于中小型闭式传动，齿宽常与中心距、模数和载荷工况联动确定，并在润滑条件允许的情况下保证齿面形成稳定油膜。

　　使用场景中，斜齿轮还常与轴承、轴、挡圈、箱体和润滑系统共同构成传动单元。齿轮装入轴上后，轴向位置通常由轴肩、套筒或卡簧限定，径向位置由轴孔和轴承共同保证；运转时轮齿啮合产生的径向力和轴向力会传递到轴承，因此斜齿传动必须选用能承受相应轴向载荷的轴承组合。成对使用反向斜齿轮时，还可以抵消部分轴向力，这也是高速减速箱布置中常见的处理方式。

　　三维结构表达需要把这些工程关系落实到可检查的几何细节中：中心孔与键槽的方位要明确，齿圈螺旋方向要与配对齿轮一致且旋向匹配，齿宽两端面应平行，轮毂端面可作为轴向定位面。模型在装配环境中还应验证齿轮与轴、键、轴承内圈以及箱体内部轮廓的间隙，尤其在转动状态下，齿顶圆扫掠区域不得与固定件接触。通过这些结构处理，斜齿轮才能在传递动力时保持平稳啮合、可靠承载和长期运行。
