隐藏式暗装门合页三维结构设计

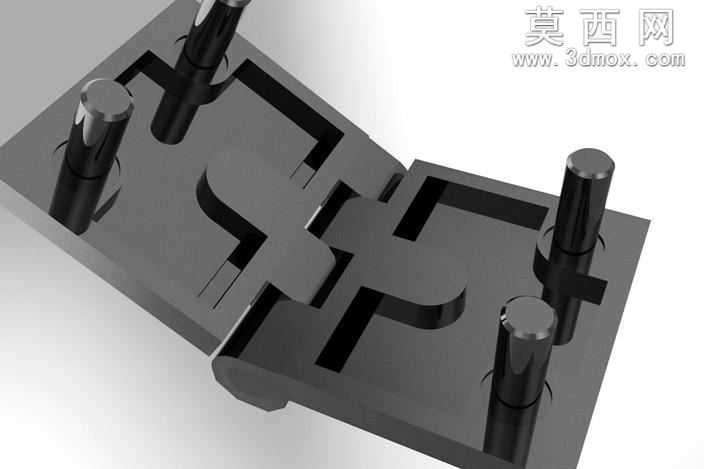

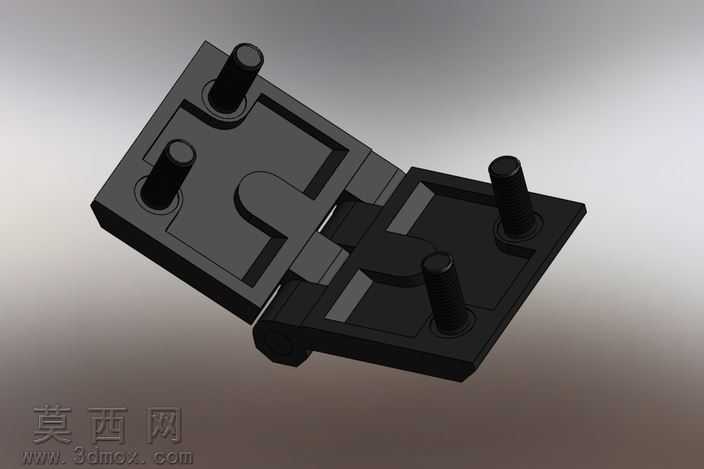

本款门铰链采用全参数化三维建模方式完成整体结构设计，建模过程中以实际五金件装配公差为基准，对每一处配合结构做了精准的尺寸约束。首先从铰接核心的转轴结构入手，分别构建固定页与活动页的基体特征，通过拉伸、切除命令完成基体的轮廓造型，再对转轴安装位做同轴度约束，保证两个页片开合过程中无卡滞、偏移问题。模型的材质设定以锌合金压铸材质为基础，渲染时赋予金属磨砂质感，对转轴的圆柱面做高光处理，还原真实五金件的金属光泽与表面处理效果，同时对页片上的安装定位柱做细节刻画，还原实际生产中定位结构的倒角、拔模斜度特征。结构设计上采用隐藏式内嵌布局，合页闭合后页片可完全嵌入门窗与框体的开槽内，外部无突出结构，兼顾美观性与使用安全性；铰接部位采用多段式咬合结构，相比普通明装合页拥有更高的承重能力，开合过程中页片的咬合齿面全程贴合，受力均匀分散，避免长期使用出现的松动、下垂问题。建模时还对安装定位结构做了适配性设计，四个定位柱的间距、直径均符合常规门窗的安装开孔标准，无需额外修改即可直接适配多数实木门、铝合金门的安装场景；同时对合页的开合角度做了运动仿真验证，确认90度到180度开合范围内无结构干涉，转动阻尼均匀，符合日常使用的开合手感要求。整体模型的细节处理覆盖了生产工艺的全部特征，包括压铸成型的圆角过渡、安装面的平整度处理、转轴部位的润滑槽预留，所有结构均可直接对接生产开模流程，无需二次调整结构参数。
