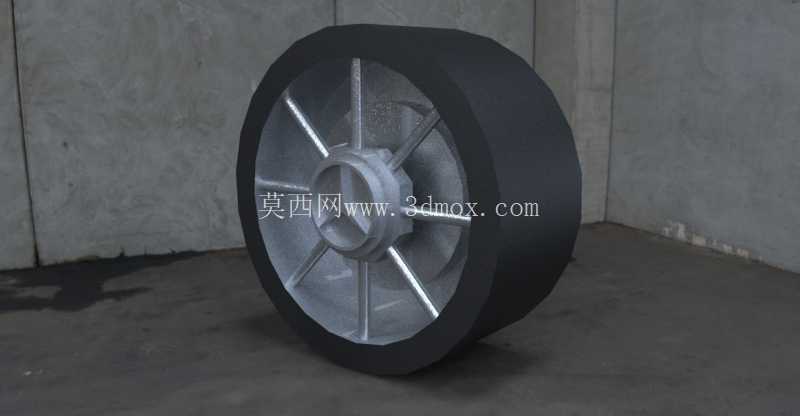

工业重载实心辐条式行走轮结构

　　这类辐条式实心轮组，常应用在厂区短途转运平板车、仓储物流拣选车、小型工程辅助设备的行走部位，区别于充气轮胎，实心结构完全规避了爆胎、慢撒气的运维痛点，在金属切屑散落、地面存在尖锐杂物的机加工车间，或是有少量油污、积水的装配工位区域，都能保持稳定的行走性能，不需要频繁检查胎压、更换破损内胎，大幅降低非计划停机的维护成本。从结构设计逻辑来看，轮体采用橡胶外圈加金属辐条轮毂的分体组合形式，橡胶外圈的邵氏硬度控制在65-70A区间，既能够缓冲行走过程中地面不平整带来的冲击，避免刚性接触对设备上搭载的精密仪表、工装夹具造成震动损伤，又不会因为材质过软导致大负载下出现过度形变，影响行走的直线度。

　　金属轮毂部分采用六根对称分布的辐条结构，而非整体实心轮芯，在保证整体结构强度满足额定负载要求的前提下，有效降低了轮体自身的转动惯量，设备启动、转向时需要的驱动力更小，对于小型人力推动的转运设备来说，操作人员推行的手感更轻便，对于电机驱动的自动导引车来说，也能降低行走电机的功率选型冗余，减少整机的能耗与制造成本。轮毂中心的安装位采用带定位止口的轴孔设计，安装时止口与轮轴的定位台阶配合，能够保证轮体旋转时的同轴度，避免轮体偏摆造成的行走抖动、轮面偏磨问题，轴孔周边均匀分布的安装螺孔，可适配不同规格的连接法兰，既可以安装在固定轮架上作为定向行走轮，也能搭配转向轴承组件作为万向轮使用，适配不同设备的安装需求。

　　从安装边界尺寸来看，轮体的径向总直径适配100-150mm安装高度的轮架规格，橡胶外圈的宽度在30-40mm区间，和地面的接触面积经过核算，在额定负载下对水泥地面的比压不会造成地面起砂、破损，适合在常规工业地坪、环氧地坪上长期行走使用，不会留下难以清理的轮印。辐条的截面采用梯形加强结构，从轮毂中心向外圈方向逐渐加宽，应力集中位置做了圆角过渡处理，在承受冲击负载时，应力能够沿着辐条均匀分散到整个轮毂结构上，不会出现辐条根部断裂的失效问题。轮体橡胶和金属轮毂的结合面采用了滚花加粘接的复合工艺，在大扭矩启动、紧急制动的工况下，橡胶外圈不会和金属轮毂出现相对滑动，避免出现轮芯空转、外圈脱层的故障。

　　在实际选型应用中，这类轮组单轮额定负载可以覆盖100-300kg区间，四个轮组搭配使用时，整机承载能力可以满足大部分轻型工业转运设备的需求，不需要额外增加轮组数量来提升负载，能够有效控制设备底盘的整体尺寸。设计建模过程中，需要重点关注橡胶外圈的形位公差，保证轮面的圆柱度误差控制在0.5mm以内，避免行走时出现周期性的上下跳动，同时轮毂安装面的平面度也要控制在0.1mm以内，保证安装后轮体和轮轴的垂直度，防止出现单侧轮面过度磨损的问题。另外，辐条和外圈连接的位置，需要预留橡胶硫化的工艺让位槽，保证生产过程中橡胶能够充分填充结合缝隙，提升粘接强度，避免长期使用后结合面进灰、进水造成金属轮毂锈蚀，影响轮组的整体使用寿命。
