尖嘴挤压式透明胶瓶三维设计作品

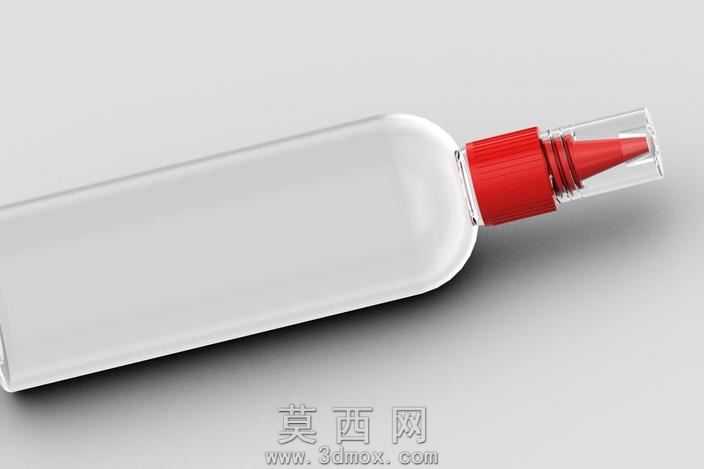

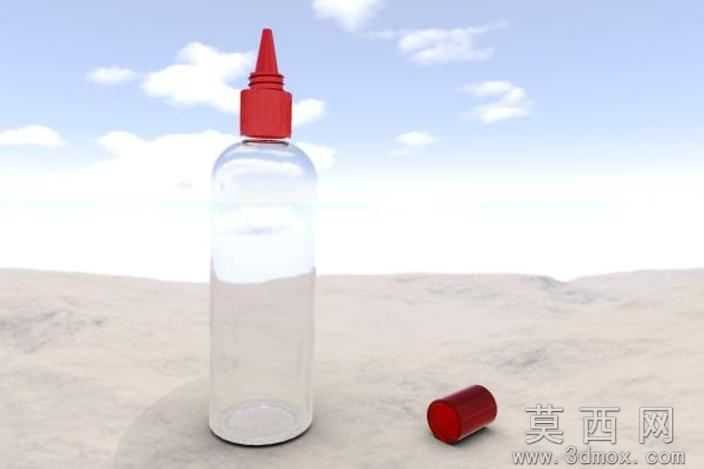

本作品为尖嘴挤压式透明胶瓶的三维建模设计成果，建模阶段采用参数化特征建模思路，首先绘制瓶身的回转截面轮廓，通过回转命令生成瓶身主体基础曲面，针对瓶身的圆柱形态做了壁厚均匀性控制，确保后续模拟挤压出料时的形变符合真实塑料材质的力学表现。瓶肩位置做了平滑过渡的圆弧曲面处理，避免直角结构带来的应力集中问题，同时优化尖嘴部位的流道结构，将尖嘴内孔设计为从瓶身连接处到出口处逐步收窄的锥形通道，保证胶液流出时的流畅性与可控性，减少残留挂壁的情况。瓶盖部分采用分体式设计，分别建模红色尖嘴旋盖与配套的密封小盖，旋盖内侧设计有与瓶口匹配的螺纹结构，通过螺旋扫描命令生成标准螺纹牙型，确保旋合后的密封性能，密封小盖与尖嘴出口采用过盈配合的尺寸设计，模拟真实产品的防漏效果。材质设置阶段，瓶身主体赋予高透明PET塑料材质，调整材质的折射率、透光率与粗糙度参数，还原透明塑料通透且带有轻微表面反光的视觉效果，同时添加轻微的内壁折射偏移参数，模拟真实塑料瓶盛装液体时的视觉观感；瓶盖与密封小盖赋予红色HDPE塑料材质，调整材质的漫反射颜色与哑光质感，还原硬质塑料的细腻磨砂表面效果。渲染阶段搭建户外沙地场景，添加柔和的天光环境光与定向主光源，调整光源角度模拟晴天自然光的照射效果，开启全局光照与环境遮蔽，让瓶身的透明折射效果、瓶盖的红色质感都能真实呈现，同时通过景深设置突出胶瓶主体，让渲染画面更具真实感。结构设计上充分考虑实际使用需求，瓶身的直径与高度比例符合人手握持的尺寸习惯，挤压区域的瓶身壁厚做了适度减薄处理，保证施加较小的握力即可顺利挤出胶液，松开后瓶身可快速回弹恢复原状，尖嘴的长度设计兼顾精准点胶与防止胶液干结堵塞的需求，配套密封盖可在闲置时完全封闭尖嘴出口，避免胶液挥发固化。整个建模过程严格遵循塑料制品的设计规范，所有曲面都做了连续性检查，没有出现破面、重叠面等问题，各部件的装配间隙控制在合理范围，可直接用于后续的结构验证、3D打印原型制作或者注塑模具开模参考。
