十四英寸竞技赛车轻量化合金轮毂结构

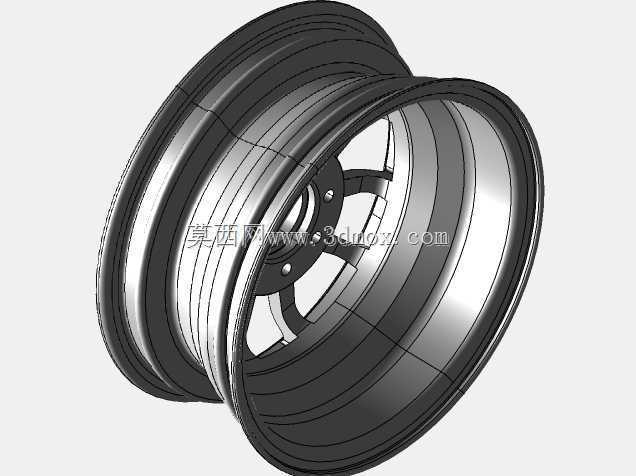

　　这套十四英寸竞技赛车合金轮毂的三维结构，面向小型场地赛车、改装卡丁车以及入门级赛道训练车辆的行走系统开发，核心作用是承接轮胎安装、传递半轴驱动力与制动力矩，同时在转向动作中承担侧向载荷。建模过程中优先还原了竞技轮圈的真实装配边界：轮辋直径按十四英寸轮胎匹配，胎圈座位置保留标准凸缘与凹槽，保证充气后轮胎胎圈能够可靠卡入，避免高速过弯时出现胎圈滑移。

　　从受力路径来看，轮毂中心盘设置了多螺栓安装孔，孔位围绕中心定位孔均匀分布，中心孔与车辆轴头形成径向定位，螺栓孔则承担锁紧后的摩擦传力。轮辐采用大开口镂空构型，这种设计并非单纯追求外观，而是在辐条截面保持足够抗弯模量的前提下，尽可能削减非承载区域的材料体积，降低簧下质量。簧下质量的减轻能够直接改善悬架响应速度，使轮胎在颠簸路面上更紧密地贴合地面，这对场地赛车连续通过路肩时的抓地稳定性尤为关键。

　　轮辋部分采用深槽式结构，深槽位于轮辋中部，为轮胎拆装提供胎圈退让空间；两侧轮缘带有凸起的胎圈挡边，可在低胎压竞技工况下限制轮胎侧向脱出。模型中轮辋筒体的壁厚沿轴向做了差异化处理，靠近胎圈座的区域壁厚较大，用于承受轮胎充气后的周向张力与过弯时的垂直冲击，筒体中段则适当减薄以控制整体重量。

　　在实际赛场应用中，这类轮毂需要频繁应对急加速、重制动以及高速转向带来的复合载荷。急加速时，半轴扭矩通过中心螺栓结合面传递到轮盘，再经辐条分散至轮辋，最终带动轮胎转动；重制动时，制动卡钳夹紧刹车盘产生的反向力矩同样经由这套路径传回悬架；高速过弯时，地面侧向力通过轮胎胎圈作用于轮缘，使轮辐承受反复弯曲。因此辐条与轮盘交接处、辐条与轮辋交接处均做了平滑过渡圆角，避免应力集中在交变载荷下引发疲劳裂纹。

　　建模时对安装边界做了完整约束还原：中心孔直径、螺栓孔分布圆直径、螺栓孔数量与孔径均按竞技车型轴头参数匹配，轮辋宽度对应指定扁平比轮胎，轮缘外侧到中心安装面的距离即轮距偏距，直接决定车轮装车后是否会与悬架摆臂、制动卡钳发生干涉。大尺寸轮辐开口同时为制动系统散热提供了气流通道，行驶中气流可穿过辐条间隙冲刷刹车盘与卡钳，带走连续制动产生的热量，降低制动热衰减风险。

　　气门嘴安装位在轮辋槽底预留了小孔与补强凸台，保证充气通道贯通且孔周强度充足。整体结构在三维环境中可直接用于虚拟装配校验：将轮毂与轮胎、刹车盘、卡钳、转向节依次装配后，可检查全转向行程、全跳动行程下的间隙是否满足设计要求，也可在此基础上开展有限元分析，模拟径向冲击、扭转疲劳与侧向弯曲工况，验证壁厚与辐条截面是否达到轻量化与强度的平衡。
