车载钣金安装支架折弯成型结构

　　车载钣金安装支架折弯成型结构，是面向汽车内部电气与功能部件固定场景开发的薄板类承载构件，这类构件在整车装配体系中承担着定位、承载、防护与安装基准的多重作用，广泛适配车内控制模块、小型电气组件、内饰附属件的安装固定需求，是整车零部件体系里用量大、适配性要求高的典型钣金加工件。

　　从实际装车使用场景来看，这类钣金支架多布置在仪表板内侧、车身钣金安装面、电气舱周边等空间紧凑的装配区域，周边往往排布着线束、插接件、相邻塑料内饰件与其他金属固定件，留给支架的装配间隙十分有限。支架在工作状态下需要长期承受车载部件的自重载荷，同时还要应对车辆行驶过程中产生的持续振动、路面颠簸带来的交变冲击，以及整车温湿度循环变化带来的材料形变影响，这就要求构件在薄板厚度有限的前提下，依然具备足够的结构刚性与抗疲劳性能，不能在长期使用中出现弯折变形、安装位错位、固定点松脱等问题。

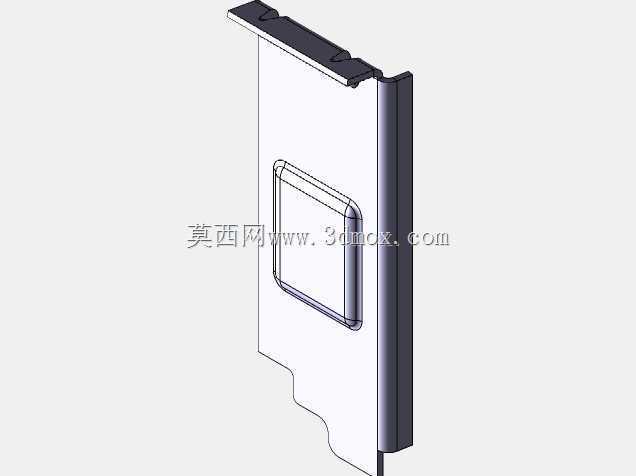

　　该构件的整体结构以薄板折弯为核心成型逻辑，主体采用长条形薄板基底，一侧通过连续折弯形成垂直于主板面的翻边立壁，这道立壁并非简单的直角折边，而是沿着构件长度方向全程延伸，既可以大幅提升薄板整体的截面惯性矩，让原本厚度较薄的板材获得远超平板状态的抗弯折能力，也能作为相邻部件的侧向定位面，在装配时起到限位导向的作用。主板面的中部区域冲压出一圈带圆角过渡的矩形凸起加强窝，这个局部成型结构是钣金设计里非常典型的刚性强化手段：不需要额外增加板材厚度，也不需要焊接补充加强筋，仅通过模具在板材表面压出封闭的凸台结构，就能让板面的抗凹陷、抗面外变形能力显著提升，同时这个凸台区域还可以作为对接部件的贴合安装面，凸起的轮廓能够在装配时快速识别对位，避免部件装反、装偏。

　　构件的顶端延伸出窄型搭接边，搭接边上预留了两处缺口式定位结构，装车时该边可以搭在车身预设的安装卡槽或者焊接支座面上，缺口结构能够快速卡入对应的定位凸点，在紧固件锁付之前就完成构件的预固定，减少装配过程中人工扶件的操作成本，也能保证批量装配时的位置一致性。主板面的下边缘采用异形裁切轮廓，并非平直边线，这个轮廓是根据周边避让空间专门设计的：下方相邻的线束走向、凸起的车身焊点、其他部件的安装凸台都需要预留足够的安全间隙，异形切边可以在不牺牲支架自身承载面积的前提下，完美避开所有周边干涉点，避免装车过程中出现部件磕碰、线束被钣金锐边割损的问题。

　　在安装边界的把控上，这类钣金件的三维设计需要全程核对整车装配空间的包络数据：折弯立壁的高度不能超出相邻内饰板的内壁间隙，否则会出现内饰板装配后被顶起、贴合缝隙不均的问题；主板面的整体宽度要控制在两侧固定点的间距范围内，边缘和周边线束的最小安全间隙要满足整车电气布置的规范要求，避免车辆振动过程中钣金边缘磨破线束绝缘层；顶部搭接边的折弯角度要和车身安装面的角度完全匹配，保证搭接时整个面完全贴合，不会出现点接触、虚接的情况，否则紧固件锁紧后会产生额外的装配内应力，长期振动下容易出现应力集中部位开裂。

　　从成型工艺的设计思路来看，整个构件所有的折弯线都保持平行走向，没有多方向复杂折弯，既可以简化冲压模具的结构，降低折弯工序的调试难度，也能避免多向折弯带来的板材拉伸变形、尺寸公差累积问题。所有冲压成型的边角位置都设计了合理的折弯圆角，既可以避免折弯处出现应力集中导致的开裂，也能消除钣金锐边，减少装配过程中划伤操作人员、割损相邻部件的风险。板面的加强凸台边缘同样采用顺滑圆角过渡，冲压过程中材料流动均匀，不会出现局部拉伸过度导致的板厚减薄、开裂缺陷。这类钣金支架的设计逻辑，本质是在有限的薄板材料、紧凑的安装空间内，通过折弯、局部冲压、异形裁切这些常规钣金工艺，用最低的加工成本实现足够的承载与定位性能，完全适配汽车零部件大批量冲压生产的工艺要求，结构细节既满足整车装配的干涉校验规则，也兼顾了冲压加工的工艺可行性，是车载钣金固定件非常典型的实用化结构方案。
