汽车燃料系统用刚性法兰式联轴器

　　这套刚性法兰联轴器的结构方案，最初是围绕汽车燃料输送系统中两段轴需要高同轴度刚性联接的工况展开的。燃料供给单元内部，泵轴与驱动端之间不允许出现明显的角向补偿间隙，一旦联接处存在回转旷量，长期高频运转下就会带来振动噪声、密封面偏磨甚至流量脉动，因此选用两半法兰对合、周向均布螺栓预紧的结构，而不是弹性梅花垫或膜片式补偿结构。

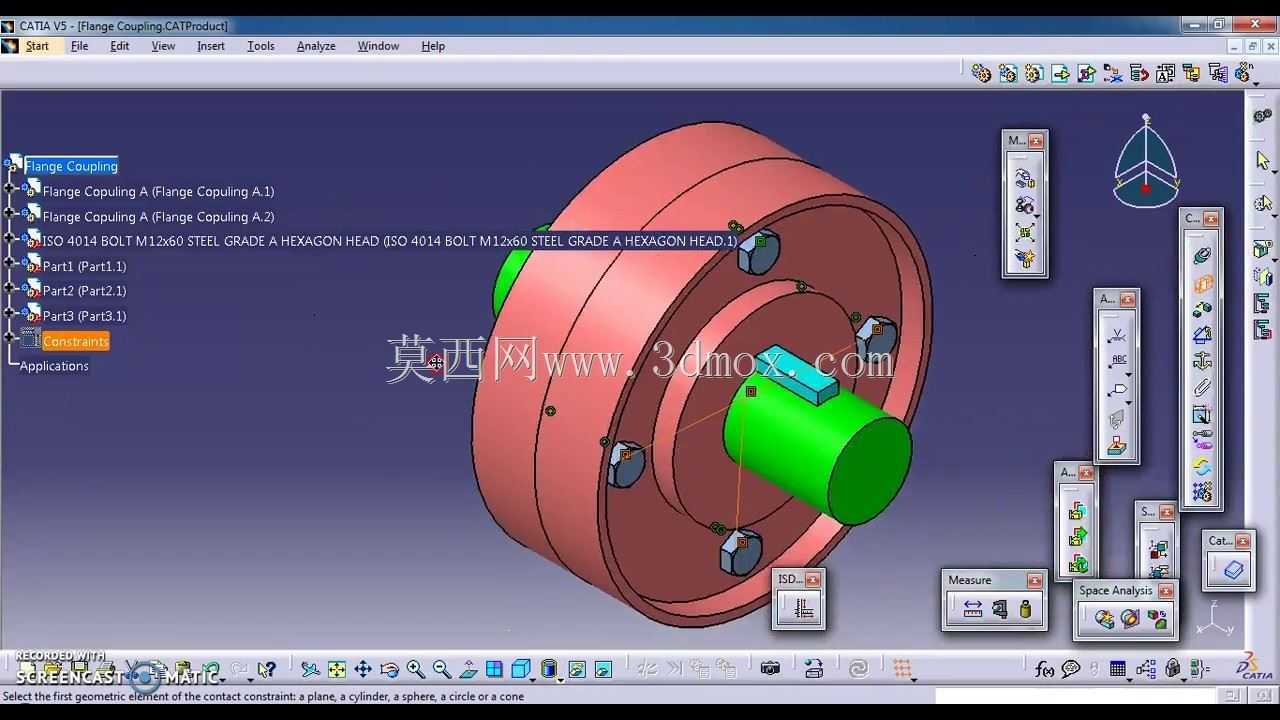

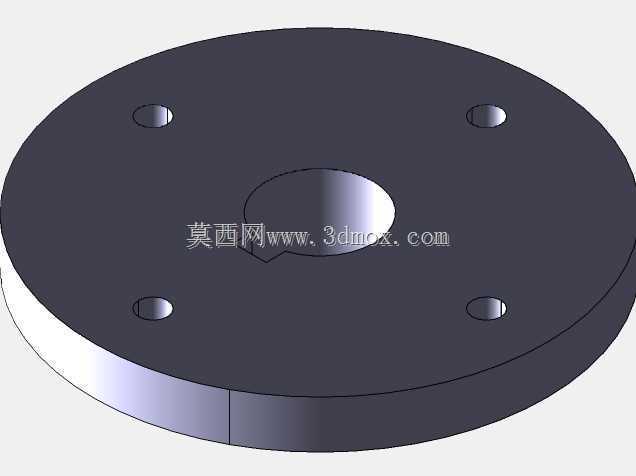

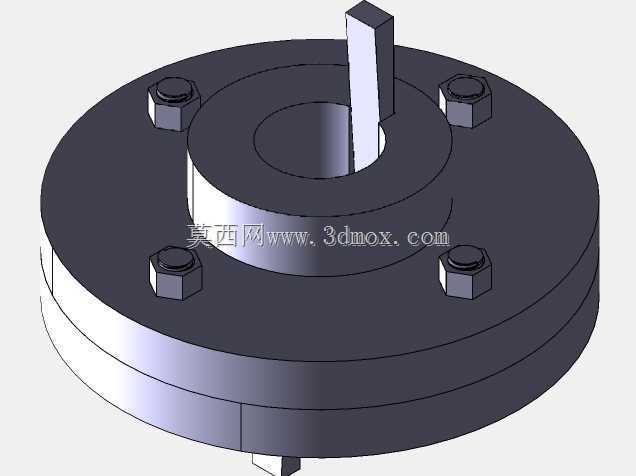

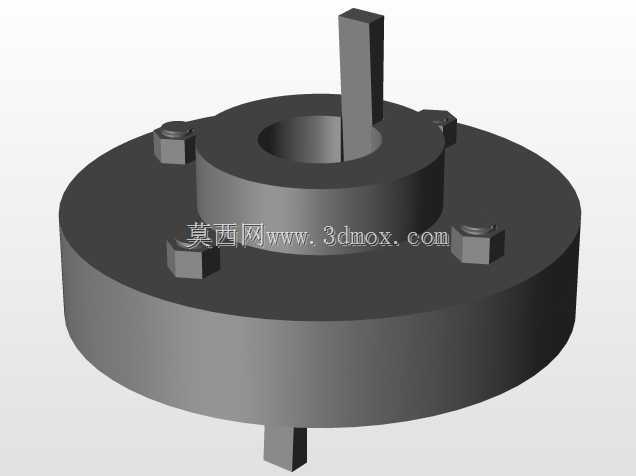

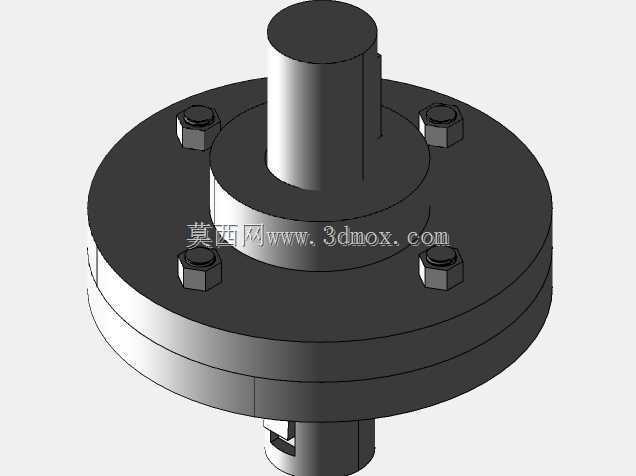

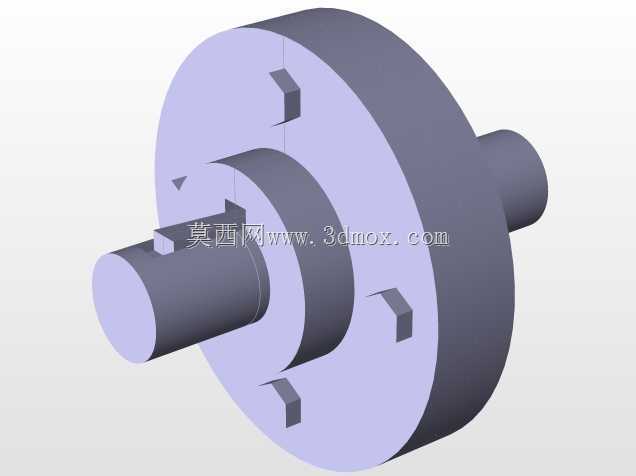

　　从实际装配边界看，零件由左右两个带毂法兰盘组成，每侧毂部开设轴孔，并在径向布置紧定螺钉，用于装入轴后做周向锁止，防止轴与毂之间发生相对转动。两个法兰端面贴合后，依靠一圈沿圆周分布的长螺栓贯穿锁紧，螺栓数量与节圆直径按传递扭矩匹配，预紧后两半法兰形成刚性整体，端面摩擦力与螺栓剪切共同承担扭矩传递。法兰盘上还预留了对应安装孔位，便于在台架上与周边支架或壳体保持定位关系。

　　建模时需要重点控制几处尺寸链。其一是两端轴孔的同轴度，两半法兰对合后，轴孔中心线偏差直接决定轴系回转精度，若同轴度超差，螺栓强行拉合会在轴上产生附加弯曲应力；其二是法兰贴合面的平面度，贴合面不平会导致预紧力分布不均，运转中局部螺栓松动；其三是螺栓孔节圆与孔径的配合，孔位沿周向均布，装配时两半孔位需一一对齐，间隙过小会造成装拆困难，间隙过大则可能影响对中重复性。毂部长度、轴孔直径和紧定螺钉位置也要结合轴端伸入长度确定，保证轴插入后既不顶死，又有足够接触面积承载。

　　在燃料系统这类空间紧凑的场合，外形轮廓不能只按理论扭矩放大。联轴器外径需要避让周围油管、线束和壳体壁面，螺栓头部与螺母外侧要留出扳手空间，否则量产装配时工具无法进入。长螺栓沿轴向贯穿的布置，使轴向尺寸相对突出，布置轴段时必须提前核算两端轴伸间距：间隙过短，法兰无法放入；间隙过长，则需要额外增加轴套或调整轴伸。紧定螺钉通常布置在毂部侧面，锁紧点应靠近轴端受力区，避免螺钉顶在轴的退刀槽或薄弱截面上。

　　从功能特性上看，这种结构的优势在于联接刚度高、回转滞后小、承载能力强，适合转速稳定、对中条件较好的传动部位。它不像弹性联轴器那样依靠橡胶或膜片吸收偏差，因此对安装基准提出更高要求。现场装配时，应先将两半法兰分别固定到对应轴端，确认轴伸入到位后再轻锁紧定螺钉，随后调整两轴对中，使法兰端面平行、孔位对齐，再按对角顺序分次拧紧贯穿螺栓，最后复查径向跳动和端面间隙。若一开始就强行用螺栓把偏差较大的两半法兰拉到一起，短期虽能转动，长期会在螺栓、法兰根部和轴肩位置形成疲劳隐患。

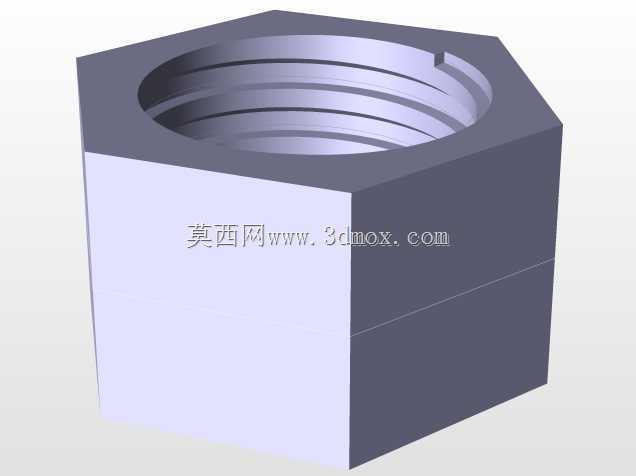

　　结构细节上，法兰盘外缘采用规整圆形轮廓，盘面上分布减重与安装用孔，毂部与盘体交接处保留过渡圆角，避免尖角造成应力集中。螺栓选用外六角形式，螺母侧具备足够承压面，预紧后端面压痕均匀。对于燃料环境相关部件，材料与表面处理还需结合介质相容性确定，模型中把各层配合关系表达清楚，有利于后续工程图拆图时直接标注轴孔公差、螺栓规格、法兰厚度和节圆尺寸。

　　使用这类联轴器时，还要明确它的适用边界：它适合两轴轴线能够精确对中、冲击载荷相对可控、需要刚性同步回转的部位；若设备机架焊接变形大、轴承座存在明显位置误差，或运行中热膨胀引起较大轴向错位，则不应单纯依赖刚性法兰吸收偏差，而应在安装基准、轴承定位或轴系长度补偿上另行处理。把这些约束在三维数模中提前体现出来，比单纯完成外观造型更有工程价值。
