柔性承拉关节接头全套杆件结构

　　这类关节接头多用于两根受拉杆件之间的过渡连接，现场最常见的工况是支架拉撑、轻型桁架拉杆、工装夹具牵拉杆以及需要少量偏摆补偿的张紧机构。杆件在装配后并非始终保持理想直线，基础沉降、制造公差、热变形或者反复加载都会让连接点出现微小角度偏差，如果两端直接采用刚性螺纹对接，局部会在牙底和杆肩位置产生附加弯矩，疲劳裂纹往往先从这些约束过强的位置萌生。这套结构把接头本体和配套杆件拆分成独立零件，正是为了在保证轴向承载能力的前提下，给连接端留出可控的柔性活动区间。

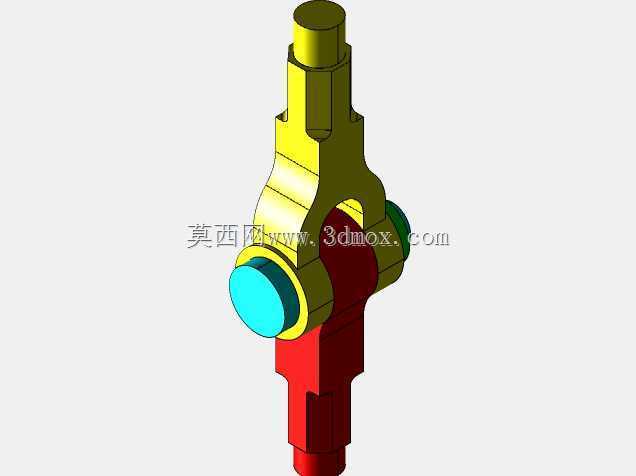

　　从受力路径看，外部拉力先经由杆端传入接头主体，再通过配合段传递到另一侧杆件，接头的圆柱段承担主要轴向载荷，端部轮廓则负责限制偏摆范围。设计时没有采用复杂的球窝结构，而是利用接头与杆件配合处的几何过渡来释放角位移，这样做的好处是零件数量少、加工链短，普通车削和铣削设备即可完成成型，后期维护时也不需要专门的球面研磨工序。对于载荷以拉伸为主、横向弯矩较小的场合，这种简化结构比重载万向节更经济，同时又比完全刚性的对接接头更能适应安装误差。

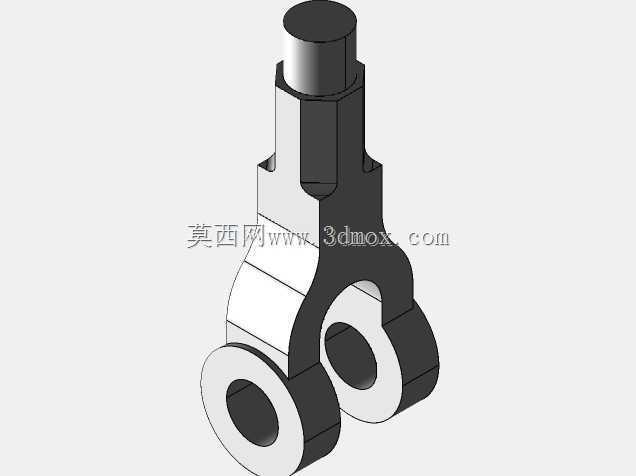

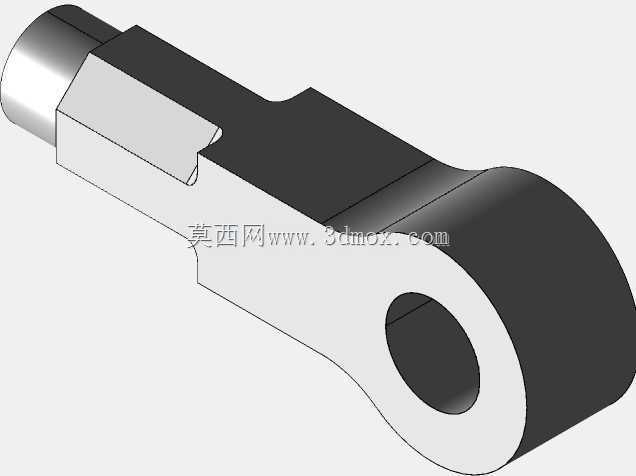

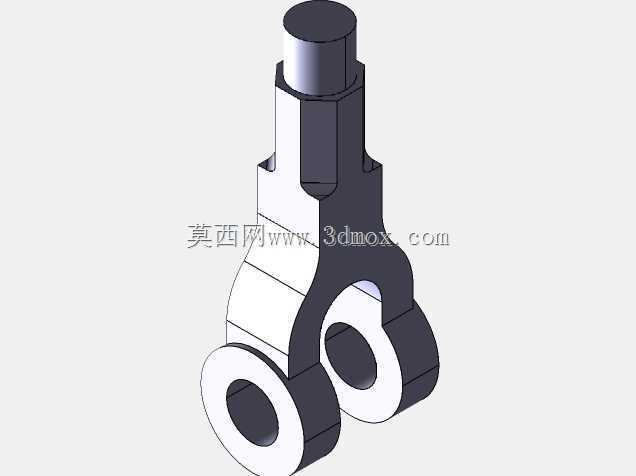

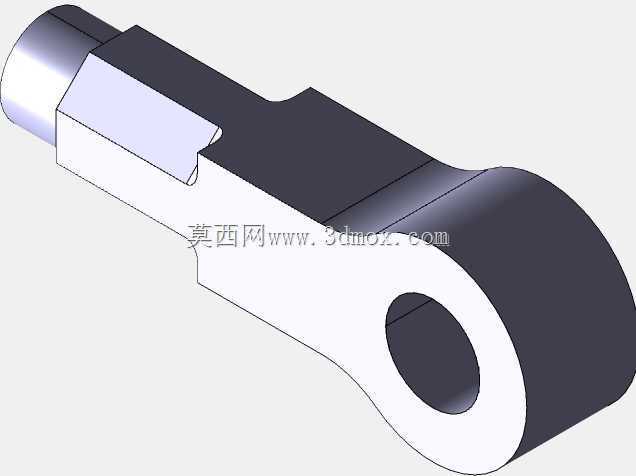

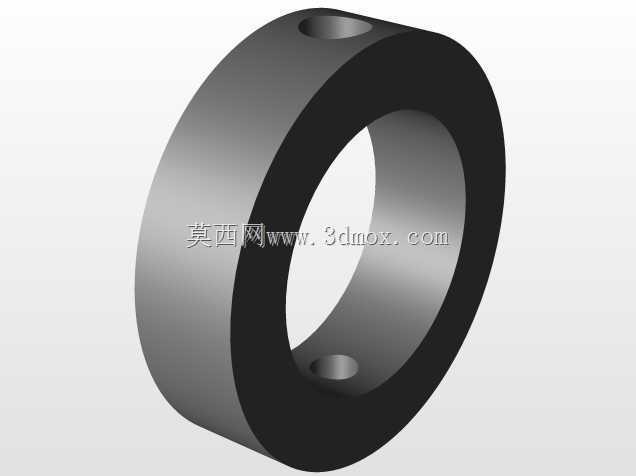

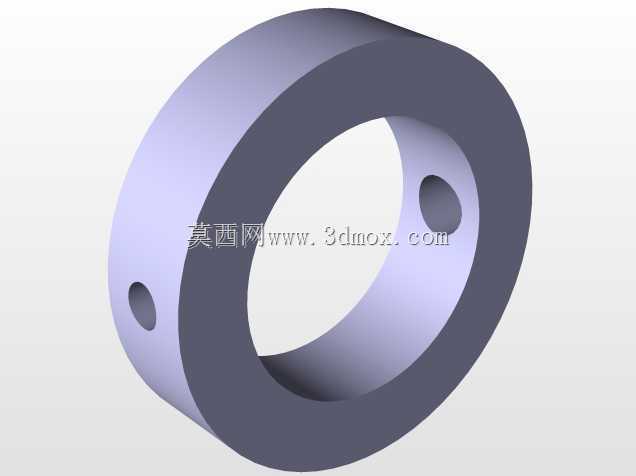

　　外形上，主体杆件呈细长圆柱形态，端部接头按照装配关系设置配合边界。建模时需要重点控制杆身直径与端部连接尺寸的比例：杆身过粗会降低柔性补偿能力，偏摆时接触应力集中在接头边缘；杆身过细则在额定拉力下伸长量偏大，张紧机构容易出现松弛。端部配合长度也要结合杆件直径确定，配合段太短会导致接触压强过高，反复摆动后接触面压溃；配合段太长又会限制角位移，使接头失去柔性连接的意义。实际建模中可以把配合面拆成接触区和避让区，接触区保证传力，避让区给杆件偏转留出空间。

　　安装边界方面，这类接头通常沿杆件轴线方向布置，两端分别接入对应杆系，外围不需要预留大型法兰回转空间，但在接头摆动方向上应留出足够间隙，避免杆件偏摆时与邻近支撑件碰撞。若用于成组拉撑，同一节点上的多个接头应按受力方向分层排布，防止相邻杆件在受载变形后互相干涉。连接端的锁紧结构要保证轴向预紧稳定，同时不能把柔性段完全锁死，否则角位移补偿会失效。

　　三维结构处理时，杆身适合采用回转特征生成，端部开槽、扁位或销孔等特征再通过切除方式完成；装配中应验证极限偏摆位置，检查杆件在最大允许角度下是否与接头边缘发生硬接触。接触区域可在工程图中标注较高表面要求，非配合外表面则按一般杆件处理。对需要做轻量化的场景，可在不削弱端部传力截面的前提下调整杆身壁厚，但端部载荷传递区不宜大幅挖空，以免拉力线偏移后产生局部失稳。

　　在设备选型和结构复核中，这类接头适用于持续张紧、偶尔摆动、冲击载荷不大的杆系。它不适合承担大角度万向传动，也不应替代承受复杂弯矩的重载铰节点。把它放在拉伸载荷明确、安装角度难以完全保证一致的支撑系统中，能够通过有限的柔性变形降低装配应力，使两根杆件的力流更平顺地通过接头传递，从而提高整套拉杆结构在长期运行中的可靠性。
