锥面辐射式离心叶轮机械结构

　　该叶轮采用锥面辐射式叶片布局，整体呈现上小下大的截锥轮廓，属于离心式流体做功转子件，常见于小型风机、泵体、吸尘设备、物料输送装置以及部分稳压散热系统中。叶轮工作时随主轴高速旋转，叶片间流道内的介质在离心力作用下由中心区域向外侧外缘移动，完成能量传递，使气体或液体获得压力与速度增量，进而实现送风、抽吸、循环、增压或介质输送功能。

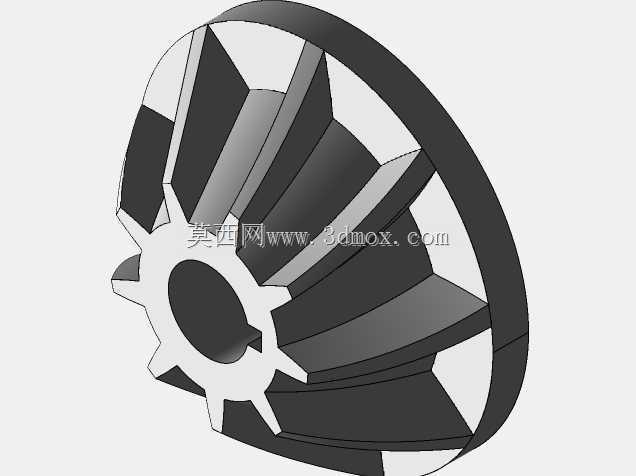

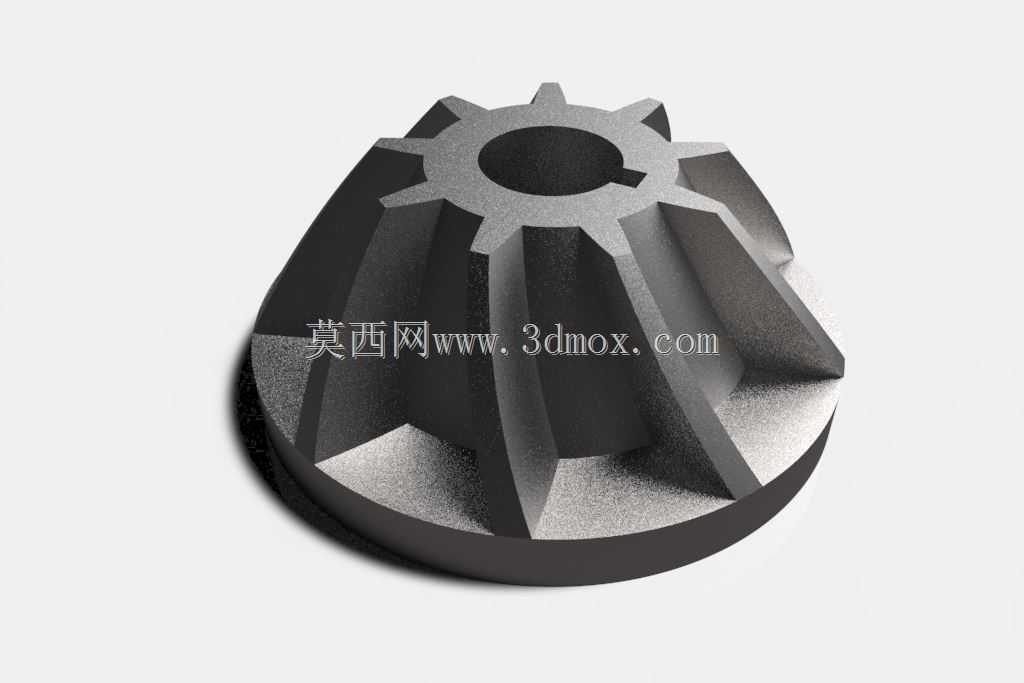

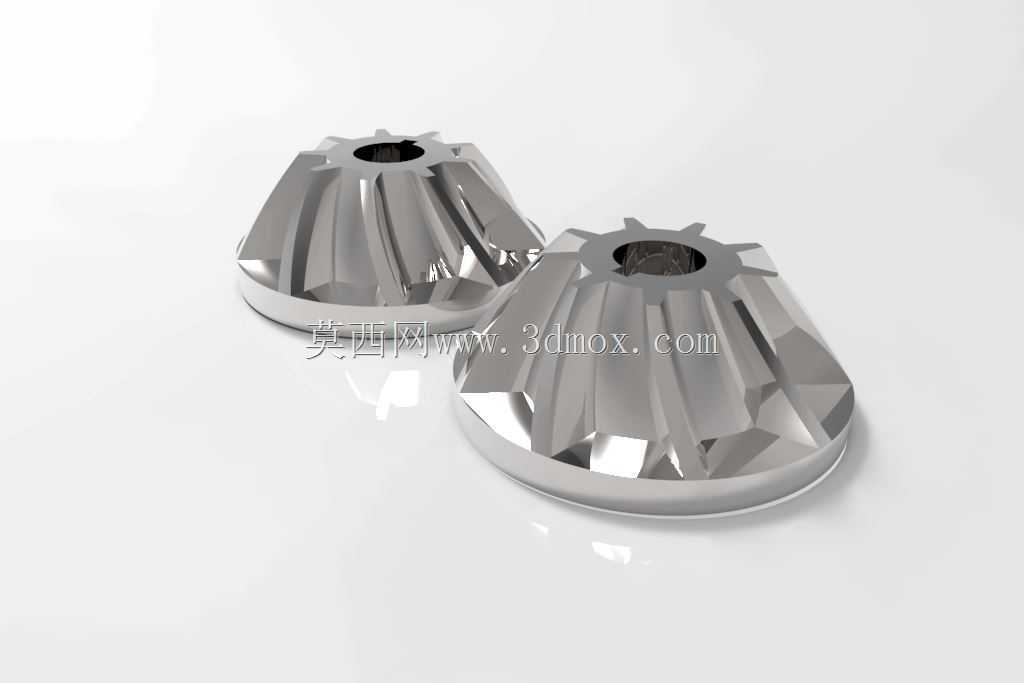

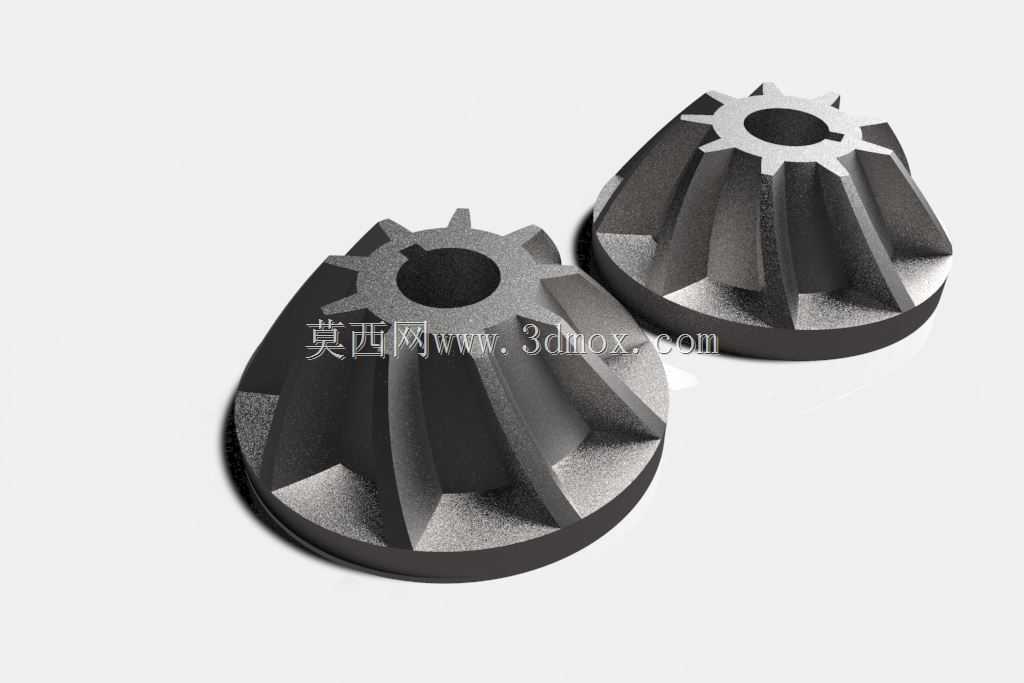

　　从结构外形看，叶轮底部为较大直径的圆盘基座，上部收敛形成较小的中心轮毂，中心开设贯通轴孔，用于与驱动轴配合传递扭矩。轴孔侧壁设置键槽结构，可通过平键连接限制叶轮与轴之间的周向相对转动，避免高速运转时出现打滑、相位偏移等问题。叶片沿轮毂周向均匀分布，共十二片，叶片从中心轮毂向外缘圆盘延伸，径向布置并带有一定锥度过渡，相邻叶片之间形成独立的流体通道。叶片顶部靠近小端轮毂处带有齿状凸起轮廓，外缘与底部圆盘平滑衔接，整体壁厚分布兼顾刚性与转动惯量控制。

　　设计这类叶轮时，首先要明确介质类型、流量需求、压升要求以及工作转速，再确定叶轮外径、入口直径、叶片高度、叶片数量和流道张开角度。底部圆盘直径决定叶轮最大旋转边界，装配时必须保证圆盘外缘与壳体蜗壳内壁之间留有均匀间隙，间隙过小容易在运转振动或热胀状态下发生刮擦，间隙过大则会造成介质回流，降低做功效率。中心轴孔尺寸需与驱动轴轴径匹配，键槽宽度、深度和轴向位置要符合传动配合要求，轮毂轴向长度应保证与轴的接触面积足够，减小悬臂运转带来的偏心载荷。

　　叶片采用辐射状直叶形式，结构相对简单，成型方便，适合铸造、注塑或机加工成型。直叶径向流道对介质的导向作用直接，启动响应快，对含少量粉尘、纤维或细小颗粒的介质适应性较好，不易在流道内形成严重淤积。锥面收拢结构使上部入口区域更靠近轴心，介质从轴向或近轴向进入叶轮流道后，被叶片迅速带动旋转并沿锥面向外缘扩散，流动路径短，能量损失相对可控。叶片与底盘、轮毂之间的连接处需要保留过渡圆角，降低应力集中，防止高速旋转时在根部产生疲劳裂纹。

　　实际安装边界方面，叶轮上端面与壳体进风口之间要保留轴向间隙，保证介质顺利进入中心区域；下端面背靠底盘，与轴端定位面或锁紧件配合，限制轴向窜动。装配后需校核叶轮的静平衡，必要时进行动平衡修正，因为十二片叶片虽然周向均布，但如果材质密度不均、成型收缩偏差或加工同轴度误差存在，高速旋转时会产生不平衡激振力，引起轴承发热、噪声增大和主轴振动。叶轮外圆的径向跳动、轴孔与端面的垂直度都应控制在合理范围内，这对延长轴承寿命和保证整机运行平稳性十分关键。

　　在材料选择上，若用于普通空气输送，可采用铝合金、工程塑料或薄钢板成型，兼顾轻量化与耐腐蚀性；若用于液体输送或高温、磨损工况，则需考虑不锈钢、青铜或增强复合材料，并相应加厚叶片根部和底盘厚度。结构建模时，轴孔、键槽、叶片阵列、锥面过渡和底盘圆角是核心特征，先完成单叶片曲面与流道截面构建，再通过周向阵列形成整体叶片组，最后合并轮毂与底盘实体，能够较好保证模型几何一致性。该类叶轮结构紧凑、传动直接，在小型流体设备中具有很强的通用性，替换维护时只需匹配轴径、键槽、外径和旋转方向，即可完成转子件换装。
