盘式制动部件是乘用车辆、轻型商用车辆行走系统中承担减速、驻车与紧急制动功能的核心摩擦执行件,这套三维结构完整还原了浮动式制动盘的本体几何特征,覆盖摩擦环面、中心安装花键、周向安装孔、散热导流槽与减重镂空区域的全部细节,可直接用于制动系统匹配校核、底盘运动干涉检查与结构教学演示。
从实际装车场景来看,这类制动盘普遍布置在车轮轮毂与转向节之间,制动卡钳跨夹在盘体两侧,驾驶员施加制动踏板力后,液压管路推动卡钳内侧活塞,将两侧摩擦片压紧在制动盘的环形摩擦工作面上,通过接触面的滑动摩擦把车辆行进的动能转化为热能耗散,最终实现车轮转速降低直至整车停稳。相比传统鼓式制动结构,盘式外露的布局让摩擦产生的热量可以直接向周边流动空气散发,连续长下坡制动时不容易出现热衰退,涉水后摩擦面的水膜也会被离心力快速甩出,制动响应的稳定性更有保障。

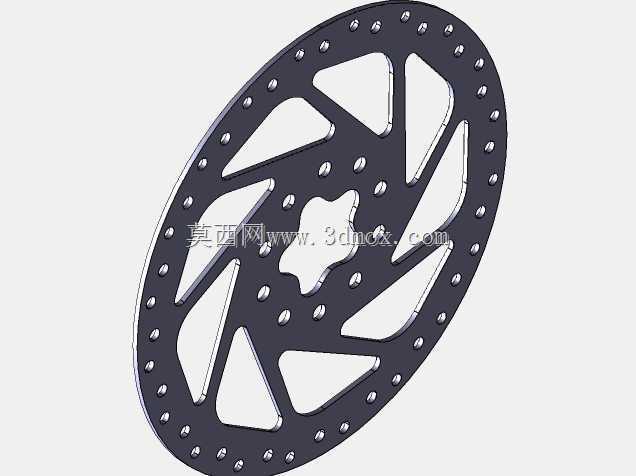

结构设计层面,这套制动盘的几何排布完全围绕制动工况的受力与散热需求展开。最外圈环形区域是连续的摩擦工作面,盘面沿圆周均匀排布数十个贯通小圆孔,这些孔位一方面在制动过程中可以刮除摩擦片表面的磨屑,避免硬质颗粒夹在片盘之间拉伤摩擦面,另一方面孔洞打通了盘体两侧的空气流道,车辆行驶时气流可以直接穿过盘体,带走摩擦累积的高温,同时孔边还能划破水膜,雨天制动的响应速度不会因为盘面沾水出现明显延迟。

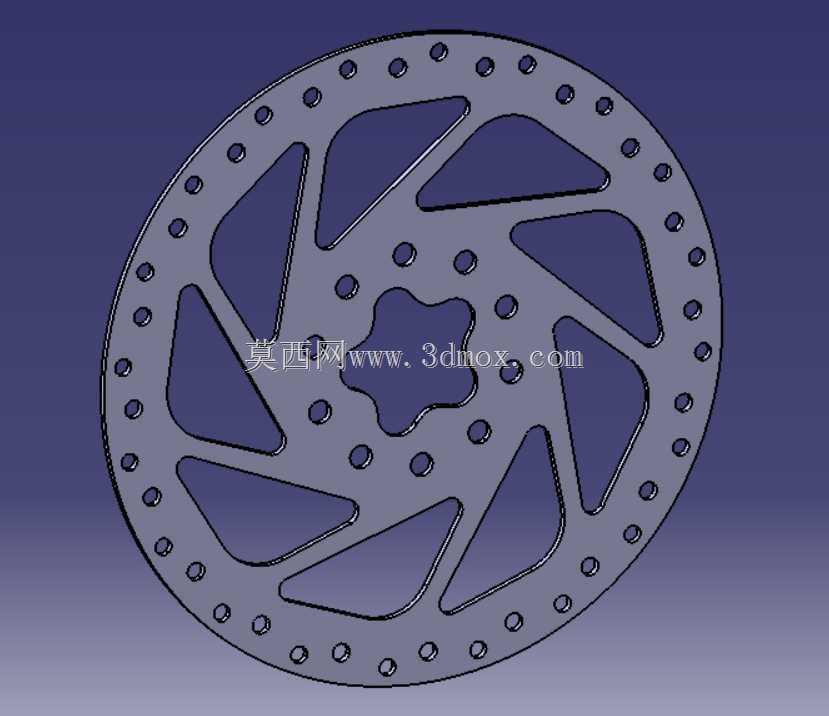

摩擦环内侧设计了多组放射状布置的大尺寸镂空导流槽,槽体轮廓从中心安装座向外缘方向逐渐拓宽,相邻筋条呈弯曲流线形态。这种布局首先是减重:去掉非受力区域的多余材料后,盘体整体转动惯量明显降低,车轮上下跳动时的簧下质量更小,悬架的响应平顺性会随之提升;其次是导流,车辆前进时迎面气流会顺着放射槽的导向在盘体内部形成径向流动,把摩擦面的热量快速带离,镂空结构也让盘体受热膨胀时有自由延展的空间,不会因为热胀冷缩产生内应力导致盘面翘曲变形。
中心区域采用花键式安装接口,异形内孔轮廓和轮毂输出轴的外花键完全匹配,装配后二者通过齿面啮合传递制动力矩,相比单螺栓定心的结构,花键配合的接触面积更大,冲击载荷下的应力分布更均匀,急刹车时不会出现单根螺栓受力过载的问题。中心座周边还预留了多组定位小孔,用于安装固定弹簧片或者定位销,配合浮动连接结构可以让制动盘在受热膨胀时沿径向小幅窜动,避免摩擦片出现偏磨。
安装边界方面,盘体整体为扁平回转类零件,轴向厚度控制在较小范围,刚好可以嵌入卡钳的两片摩擦片之间,装配时需要保证盘体端面和轮毂轴线的垂直度公差,否则高速制动时会出现踏板抖动、方向盘震手的问题。外圆直径需要和轮辋内径、卡钳轮廓做匹配校核,转向打满方向、悬架上下跳动的全行程内,盘体边缘不能和转向节、防尘挡板、轮辐内侧发生运动干涉。摩擦工作面的平面度、表面粗糙度都有明确要求,加工完成后还需要做动平衡校验,避免高速旋转时产生离心振动。
建模过程中可以先绘制盘体的回转草图,通过旋转命令生成基础毛坯实体,之后在草图层面阵列排布周向散热孔、放射导流槽与中心花键轮廓,通过切除拉伸完成所有镂空结构,最后对所有孔边、槽口做圆角过渡,避免应力集中。这套结构既可以作为汽车底盘制动系统的设计参考,也能用于机械原理课程中摩擦制动、热管理相关的教学演示。
