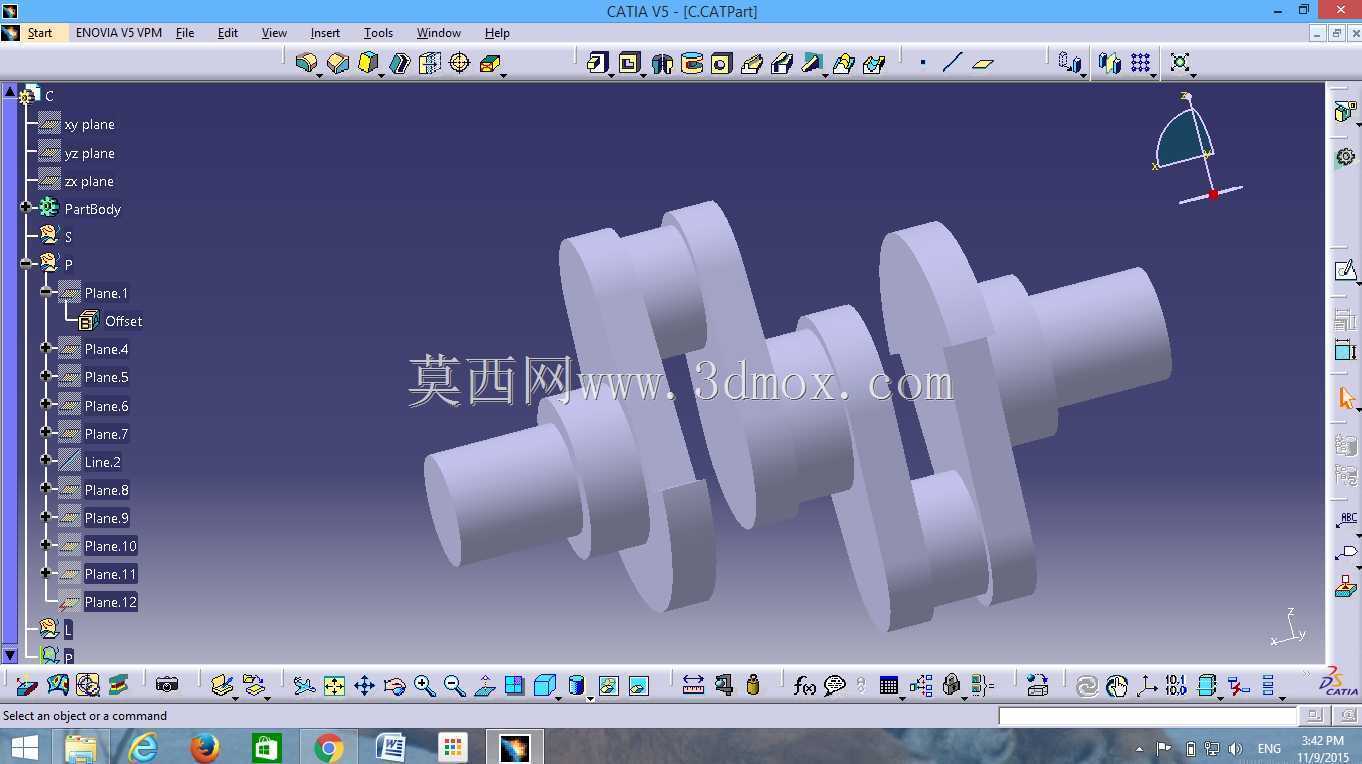

径向发动机双拐曲轴结构三维数模

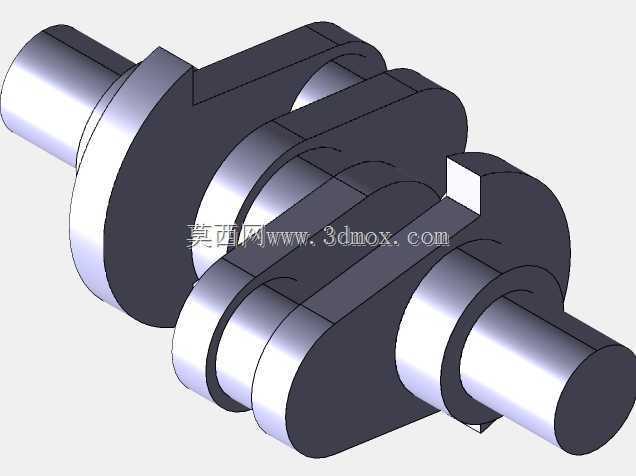

　　这套径向发动机曲轴的三维结构数模，完整还原了双曲拐布局曲轴的实体形态，覆盖主轴颈、曲柄销、曲柄臂、轴端连接段全部核心结构，可直接用于径向发动机动力总成的结构校核、运动干涉验证、装配关系梳理工作。

　　径向发动机的气缸围绕曲轴中心呈圆周放射排布，和传统直列发动机曲轴需要匹配多缸依次发火的长轴多拐布局不同，这类曲轴的曲拐相位、曲柄臂厚度、轴颈跨度都要适配径向布置的连杆运动轨迹。数模里的两个曲拐呈对应相位排布，曲柄销的圆柱面精度、和主轴颈的同轴度约束都在建模阶段做了基准对齐，导入装配环境后可以直接和活塞连杆组做运动仿真，模拟活塞往复运动带动曲柄销做圆周回转的完整动作，排查连杆大头在回转过程中和曲柄臂、相邻气缸壁的干涉风险。

　　从实际装机场景来看，这类曲轴既可以配套小型星形径向航空发动机，也能适配老式径向布局的固定式工业动力机组，甚至在改装复古特种车辆、小型船舶动力时也能沿用该结构逻辑。曲轴工作时要承接所有气缸做功冲程传递来的脉冲冲击力，把活塞的直线往复运动转化为旋转扭矩向外输出，同时还要驱动配气机构、机油泵、发电机等附属部件，所以结构设计上首先要保证刚性：数模里的曲柄臂做了加厚的圆盘式过渡，没有突兀的直角截面，既避免应力集中在轴颈和臂的连接圆角处出现疲劳断裂，也平衡了曲拐回转时的偏心质量，不需要额外加装过大的平衡块就能把一阶往复惯性力控制在合理范围。

　　建模过程中所有回转面都以曲轴两端主轴颈的公共轴线为全局基准，主轴颈的分段长度、轴端的伸出尺寸都预留了轴承安装位、油封贴合位、联轴器锁紧位的边界空间：两端细轴段分别对应前端正时驱动安装位和后端动力输出连接位，轴肩的定位台阶尺寸严格匹配标准滑动轴承的装配宽度，装机时轴承可以直接沿轴向推入到位，靠轴肩实现轴向限位，不会出现运转时曲轴窜动的问题。曲柄销的直径和主轴颈保持合理的配比，既保证连杆大头轴承的承压面积足够，降低单位面积载荷，也避免销颈过粗导致连杆大头尺寸过大，在径向狭小的气缸排布空间里发生磕碰。

　　和传统直列发动机长曲轴相比，这款径向曲轴的轴向总长度更短，整体刚性更好，不容易发生高速回转时的挠曲变形，对应发动机整机的轴向尺寸可以大幅压缩，很适合对安装空间径向宽松、轴向尺寸受限的设备场景。数模的实体结构没有做多余的工艺简化，圆角过渡、拔模斜度、端面倒角这些细节都完整保留，结构工程师可以直接在这个数模基础上拆分工程图纸，标注形位公差、粗糙度要求，也可以导入有限元分析环境，施加做功时刻的爆发压力、回转离心力载荷，校核不同工况下曲轴的应力分布、变形量，优化曲柄臂的截面形状，在保证强度冗余的前提下去除多余材料，降低曲轴整体重量，进一步提升发动机的功率重量比。
