矿山重载四缸柴油发动机缸体结构

　　矿山井下采掘、露天矿转运以及重载工程车辆的动力舱布置，对发动机缸体的刚性、热负荷承载能力和维修可达性都有远高于普通道路车辆的要求。该缸体面向矿山工程设备的直列四缸柴油机开发，整体采用深裙式箱体布局，缸孔轴线沿长度方向并列布置，前端预留齿轮室与前端轮系安装面，后端承接飞轮壳与变速箱连接接口，下部形成曲轴回转空间与主轴承座支承结构，上部则整合气缸盖结合面、冷却液通道、润滑油道及附件安装凸台。

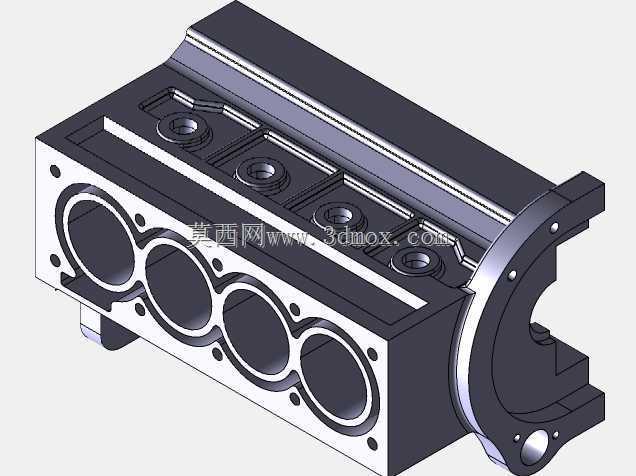

　　从实际装车边界看，这类缸体需要在狭窄的动力舱内同时避让车架纵梁、散热器管路、进排气管路和起动机位置。模型中可以看到，缸体侧面保留了多处加强筋与加工凸台，这些结构并非单纯造型：纵向筋条沿缸孔间壁延伸，用于承受燃气爆发压力引起的顶板弯曲；侧面横向筋板则连接主轴承座与缸筒外壁，抑制曲轴高速运转时裙部产生的横向振动。矿山工况下发动机频繁承受突加负载，缸体下部的主轴承座区域采用加宽支承面设计，使曲轴主轴瓦载荷能够更均匀地传递到箱体和油底壳连接面，降低轴瓦偏磨和主轴承孔失圆风险。

　　缸体顶面围绕四个气缸孔布置了成组螺栓孔，用于压紧气缸盖并保证燃烧室密封。缸孔之间的窄小区域需要同时布置水套和缸盖螺栓通道，设计时必须兼顾壁厚均匀性与冷却效率。若水套流通截面过小，矿山长时间大负荷运行会造成缸筒上部局部过热；若壁厚突变过大，铸造冷却过程中又容易在缸孔间壁形成缩松。该结构在缸筒外周保留连续冷却腔，并在顶板与水套相交位置设置过渡圆角，使冷却液能够环绕缸套上部高温区流动，同时避免尖角造成应力集中。

　　前端面的圆形法兰及周向孔位用于安装正时齿轮室、喷油泵传动或前端辅助驱动装置。矿山设备常需要驱动液压泵、空压机、发电机等附加负载，前端动力输出面的同轴度和端面跳动直接影响齿轮啮合寿命。模型中法兰外缘与缸体前壁采用加厚过渡，孔位围绕回转中心均匀分布，可保证前端盖板在振动环境下保持密封。后端则通过较大的连接面与飞轮壳对接，该面既要承受离合器或液力变矩器工作时的弯矩，也要为曲轴后油封提供可靠基准。

　　润滑系统在缸体内部以交叉油道形式布置。主油道通常沿缸体长度方向延伸，并通过横向斜油道向各主轴承座供油，再经曲轴内部油孔到达连杆轴颈；上升油道则将机油送至缸盖，供给凸轮轴、摇臂或顶置机构。三维结构设计时，油道孔的交汇位置、堵头安装深度以及与水套的最小安全壁厚都需要逐项核查。矿山粉尘大、换油周期受限，油道内壁应避免难以清理的死角，缸体侧面的工艺堵孔位置也要便于装配和后期维护。

　　冷却水道的布置围绕缸筒热负荷分布展开。进水口一般位于缸体较低位置，使冷却液先进入缸体水套，再上行进入缸盖，最后从节温器腔流出。模型中缸体侧壁和顶板附近的凸台、孔位对应了水温传感器、水堵、管路支架等附件接口。结构处理上，水套外侧壁不能为了减重而过度削弱，因为内燃机组装后缸体还需承受缸盖螺栓预紧力、活塞侧推力和整车悬置传递的冲击载荷。

　　外形安装方面，缸体左右两侧设有悬置或支架连接区域，用于将动力总成固定到车架或副车架。矿山车辆的动力悬置不仅承受整机重量，还要吸收铲装、颠簸和急制动带来的惯性载荷，因此安装凸台通常布置在刚度较高的主轴承座延长区域，而不是单薄的侧壁上。油底壳结合面沿裙部下缘布置，螺栓孔间距在转角和受力较大区域适当加密，可减少密封胶层在热胀冷缩和振动下出现渗漏。

　　建模过程中，缸体结构需要重点控制几类基准：曲轴孔系的同轴度决定曲轴运转平顺性，缸孔轴线与曲轴轴线的垂直度影响活塞偏磨，顶面平面度决定气缸垫密封可靠性。四个缸筒之间的间距、缸孔壁厚、主轴承盖安装面、挺柱腔或推杆通道以及各类螺纹孔深度，都要在装配模型中与曲轴、连杆、活塞、缸盖、油底壳和飞轮壳进行干涉检查。对于矿山应用而言，还需额外核查维修工具空间，例如主轴承盖螺栓拆装角度、机油滤清器更换间隙、起动机与缸体侧面凸台的距离等。

　　该缸体的结构价值在于把燃烧室力、曲轴支承、冷却润滑、附件传动和整车安装集中在同一铸造壳体内。设计上没有追求轻薄外观，而是通过深裙箱体、连续加强筋、加厚法兰和合理孔系布置，换取高负荷工况下的耐久性；外形轮廓则服从动力舱边界和装配维修要求，各凸台、孔位和筋板均对应明确的工程功能，可为矿山柴油机壳体建模、动力总成布置以及重载发动机结构分析提供完整参考。
