V型六缸内燃发动机总成结构

　　这套V型六缸内燃发动机总成，是面向乘用车动力系统开发、动力总成结构教学、发动机原理验证场景搭建的完整三维结构方案，覆盖了V6发动机从核心运动部件到外部缸体结构的全部装配逻辑，可直接用于动力舱布局校核、发动机运动干涉分析、维修拆装流程推演等工程环节。

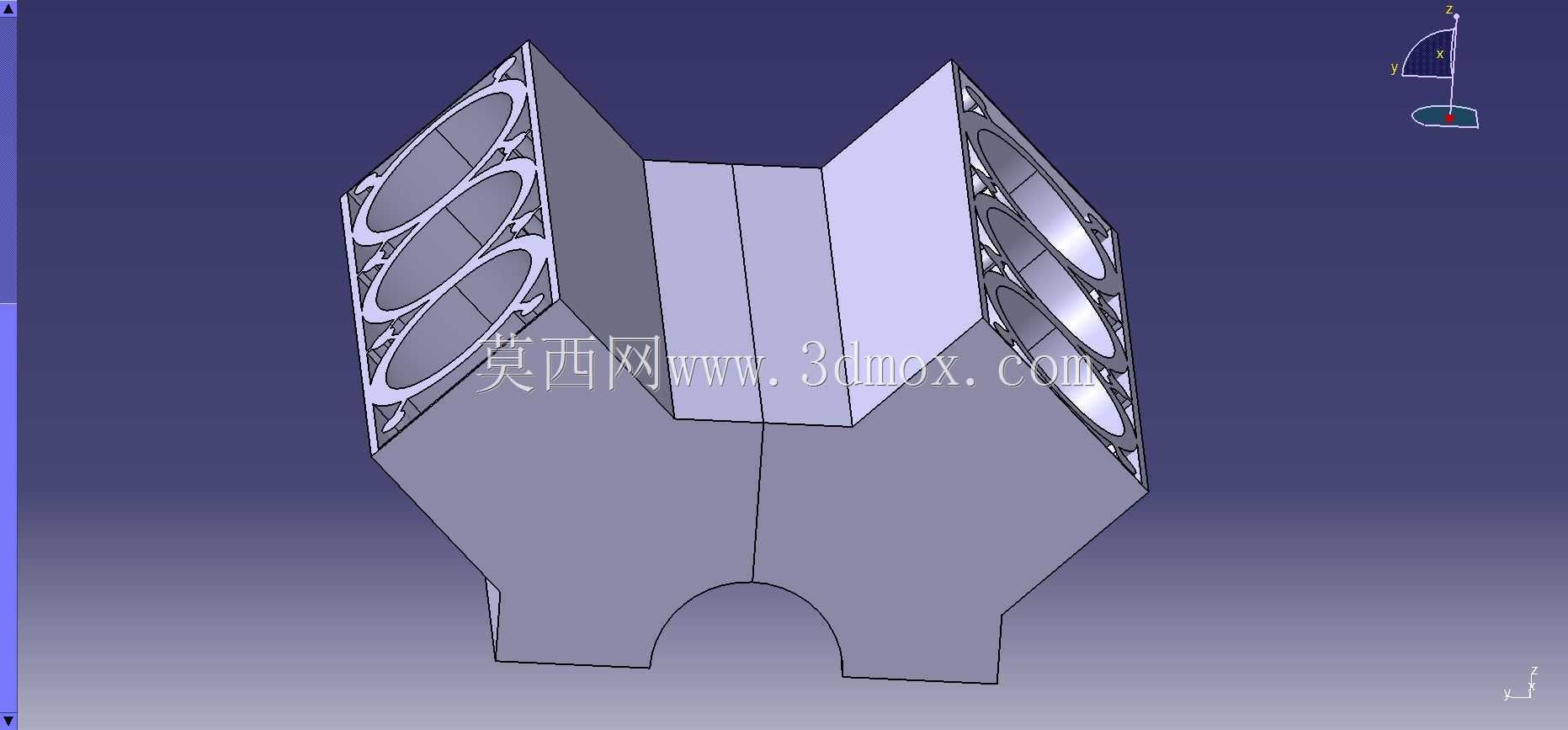

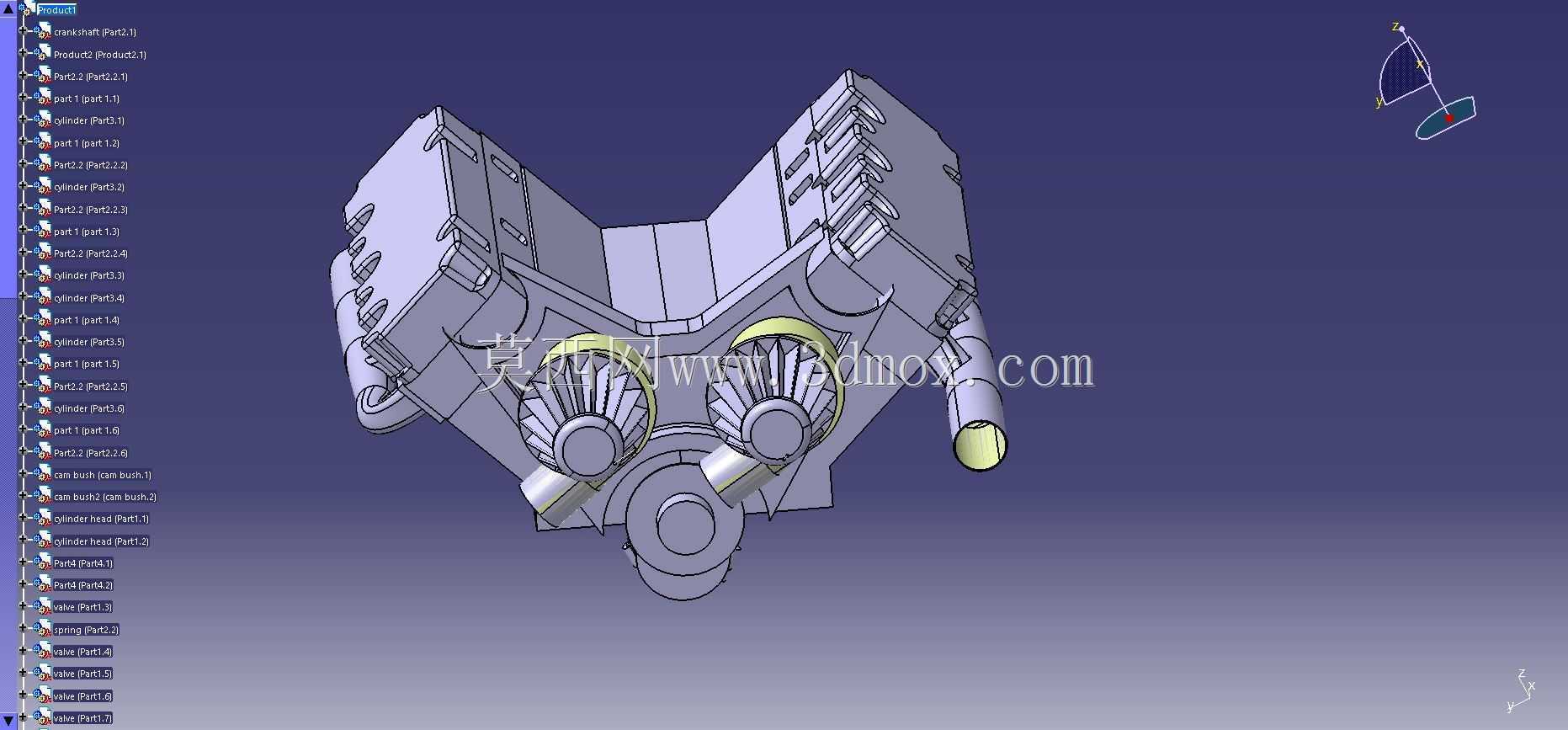

　　从实际应用场景来看，V6发动机凭借六缸交替做功的平顺性优势，广泛搭载在中高端乘用车、轻型商用车辆以及部分小型工程动力设备上，相比直列四缸机型，它的曲轴每旋转120度就有一个气缸完成做功冲程，动力输出的连续性更强，振动幅度更低，高转速区间的运转质感更稳定；相比V8大排量机型，V6的整体体积更紧凑，横向占用空间更小，能够适配前置前驱、前置后驱等多种整车布置形式，在动力性能和燃油经济性之间取得平衡。这套三维结构完整还原了V6机型的典型布局：两列气缸以60度夹角呈V型对称排布在曲轴两侧，每列布置三个气缸，这个夹角设计是V6发动机的核心选型要点——60度夹角能够让六缸曲柄的点火间隔完全均匀，不需要额外加装平衡轴就可以抵消大部分一阶往复惯性力，既减少了整机运转的振动，也压缩了发动机的整体宽度，避免动力舱横向尺寸超限。

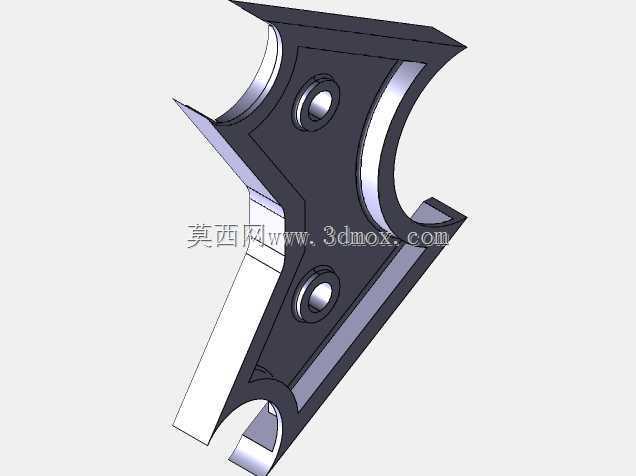

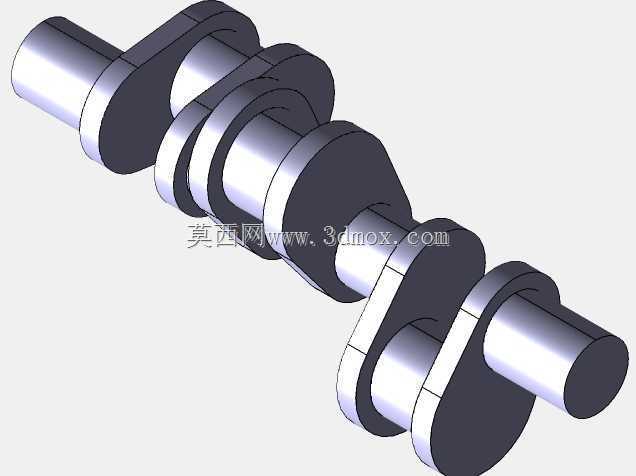

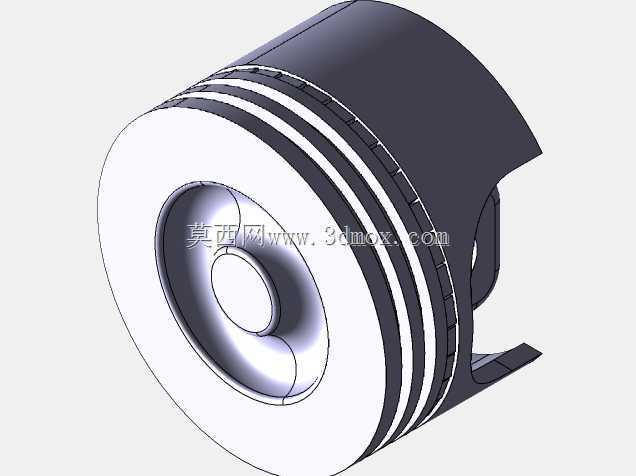

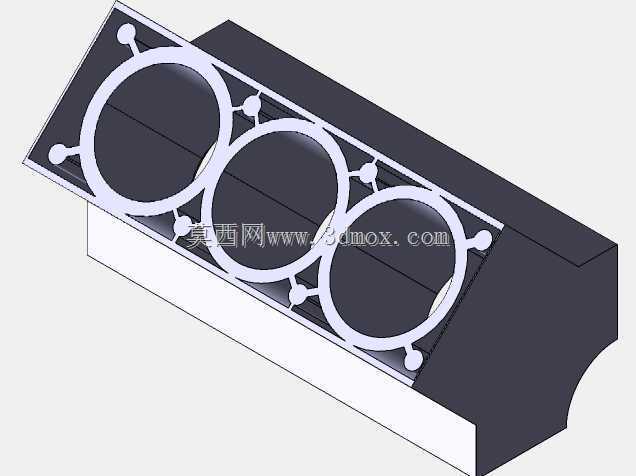

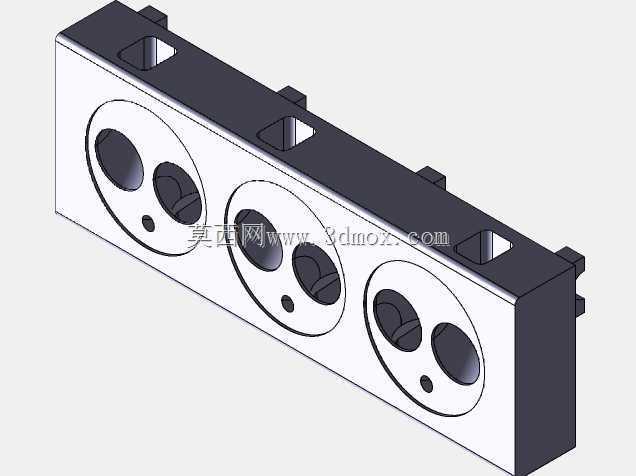

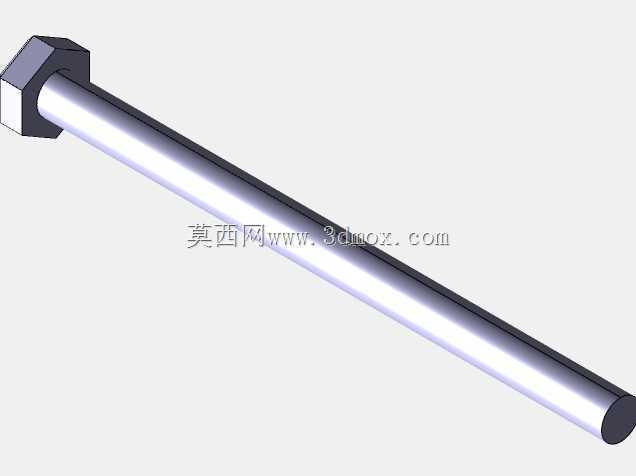

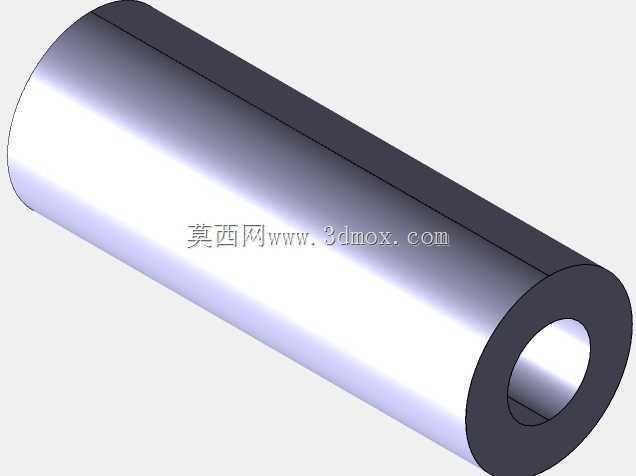

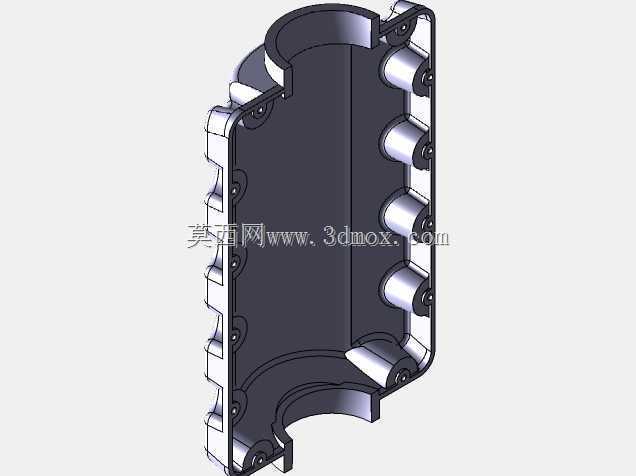

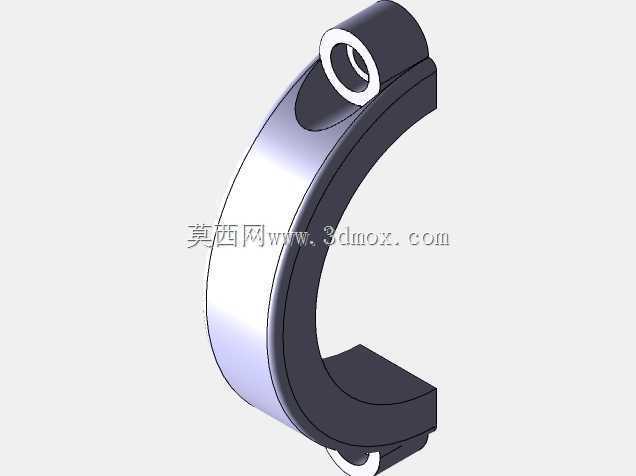

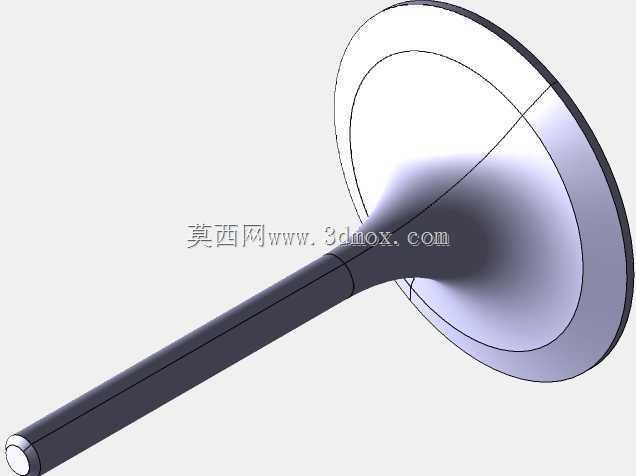

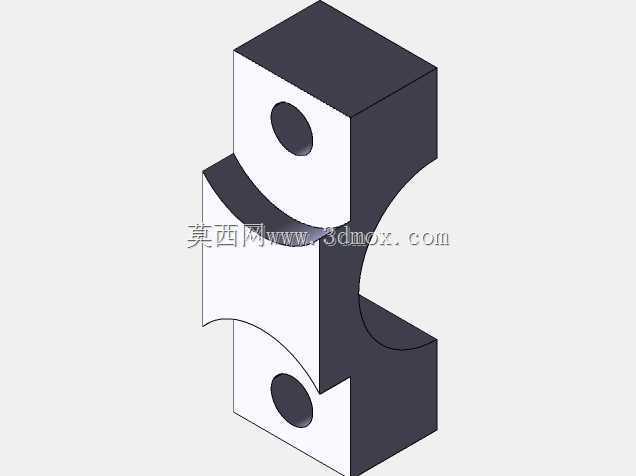

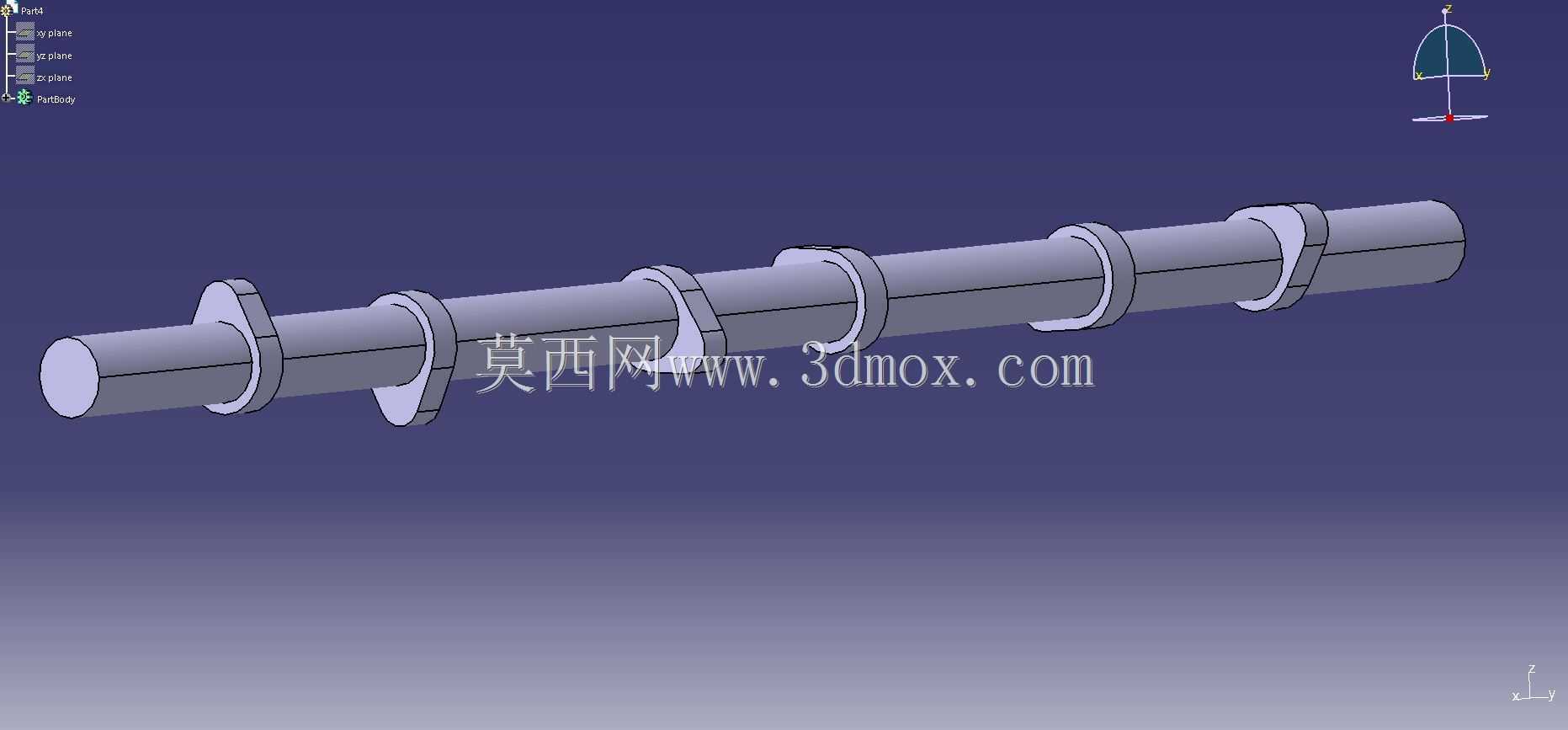

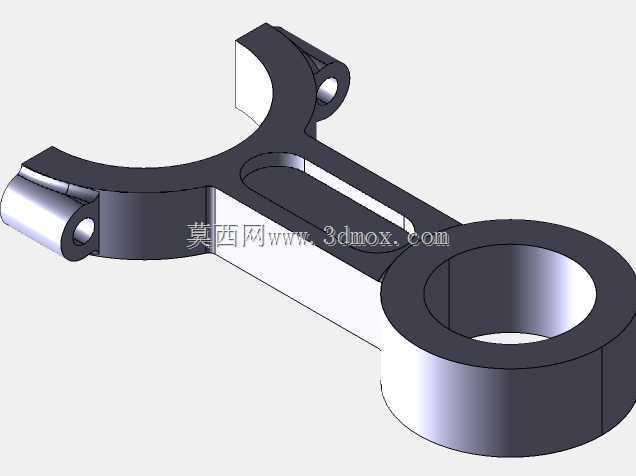

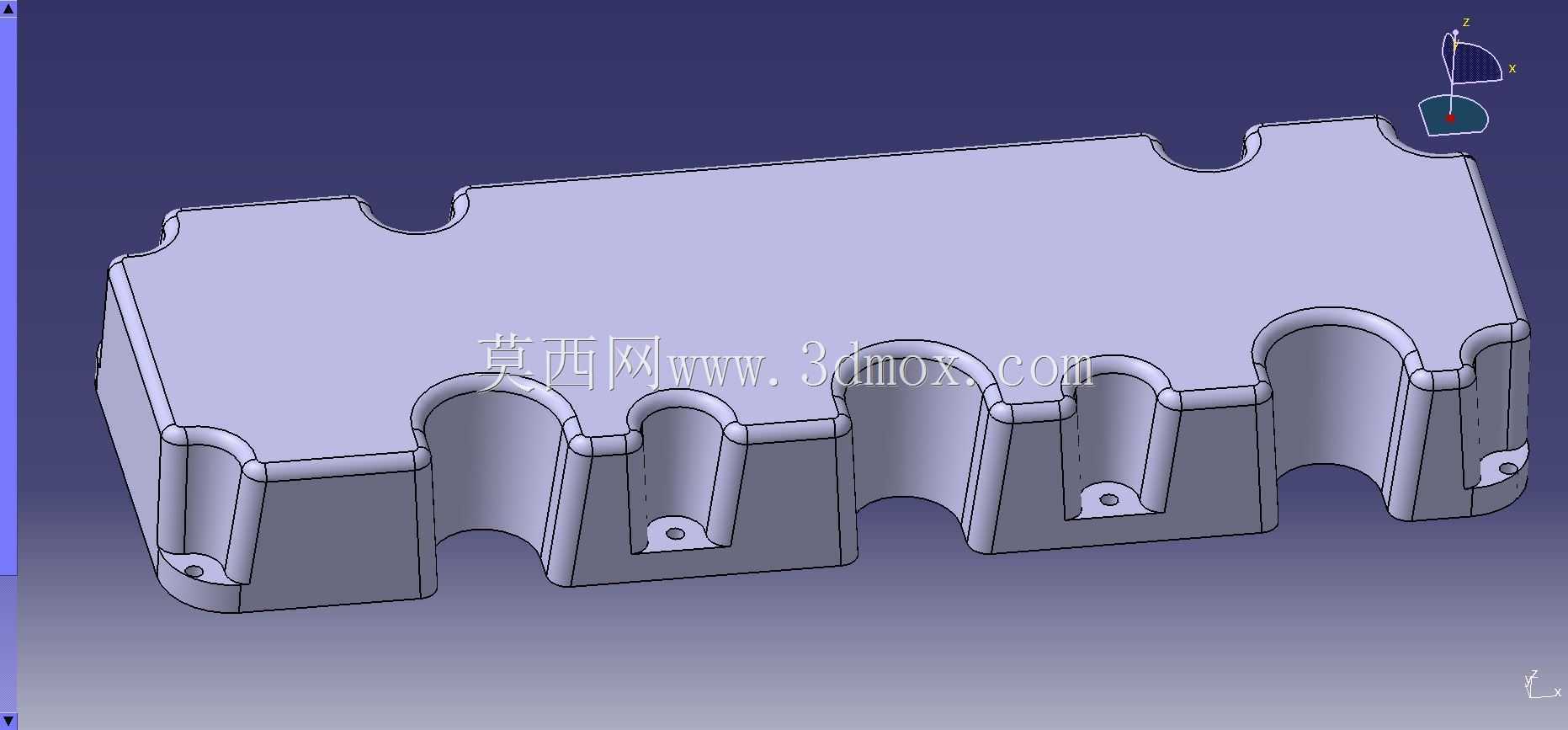

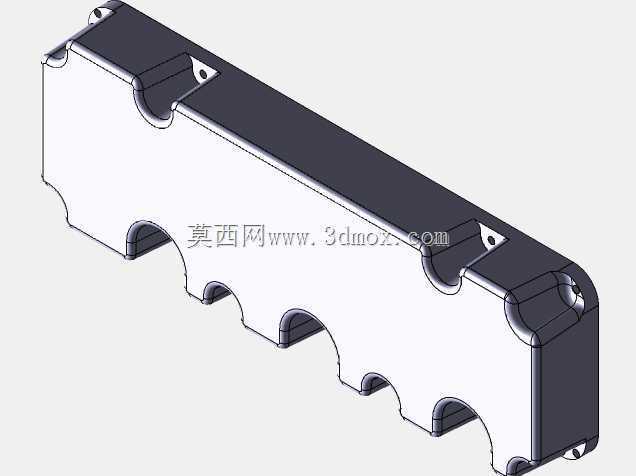

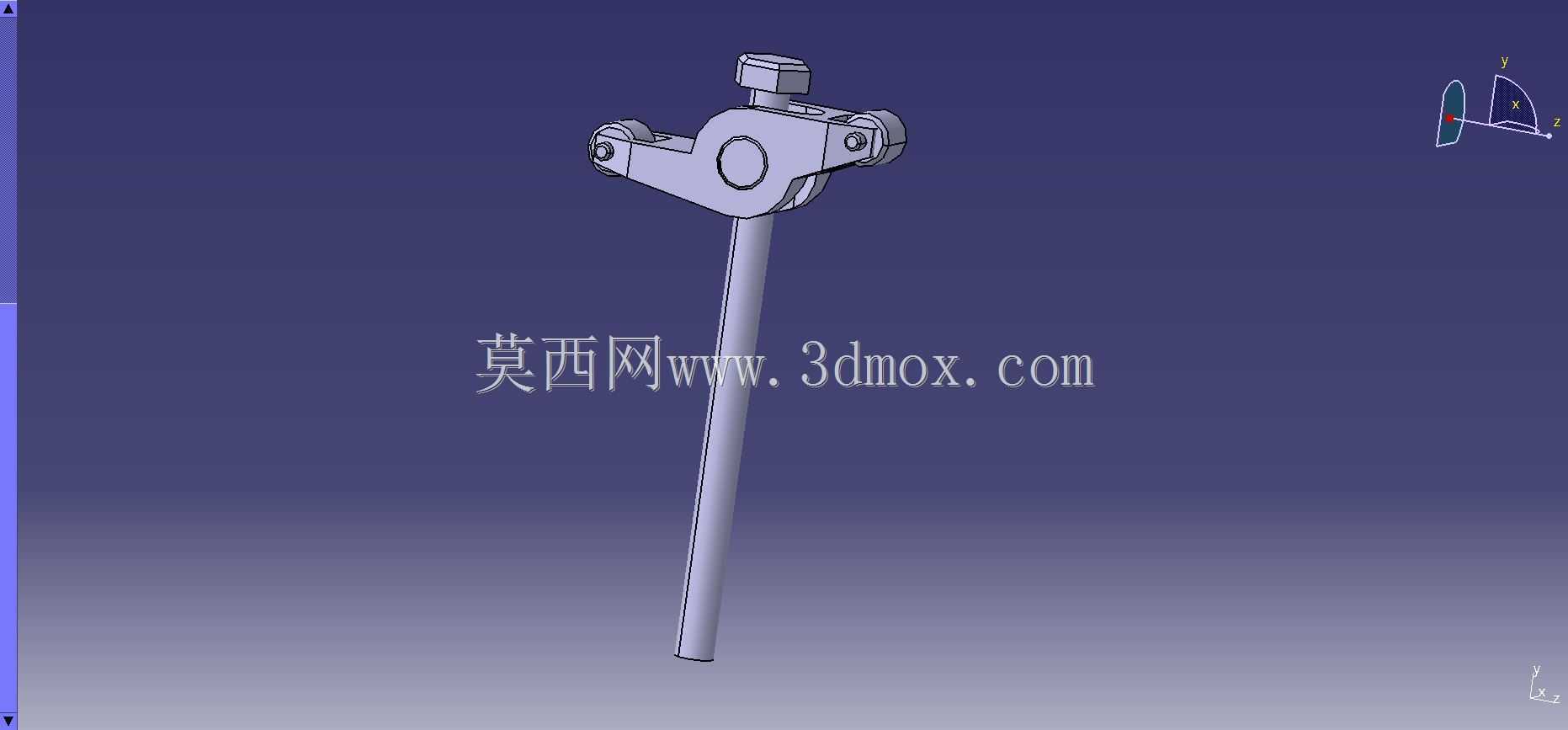

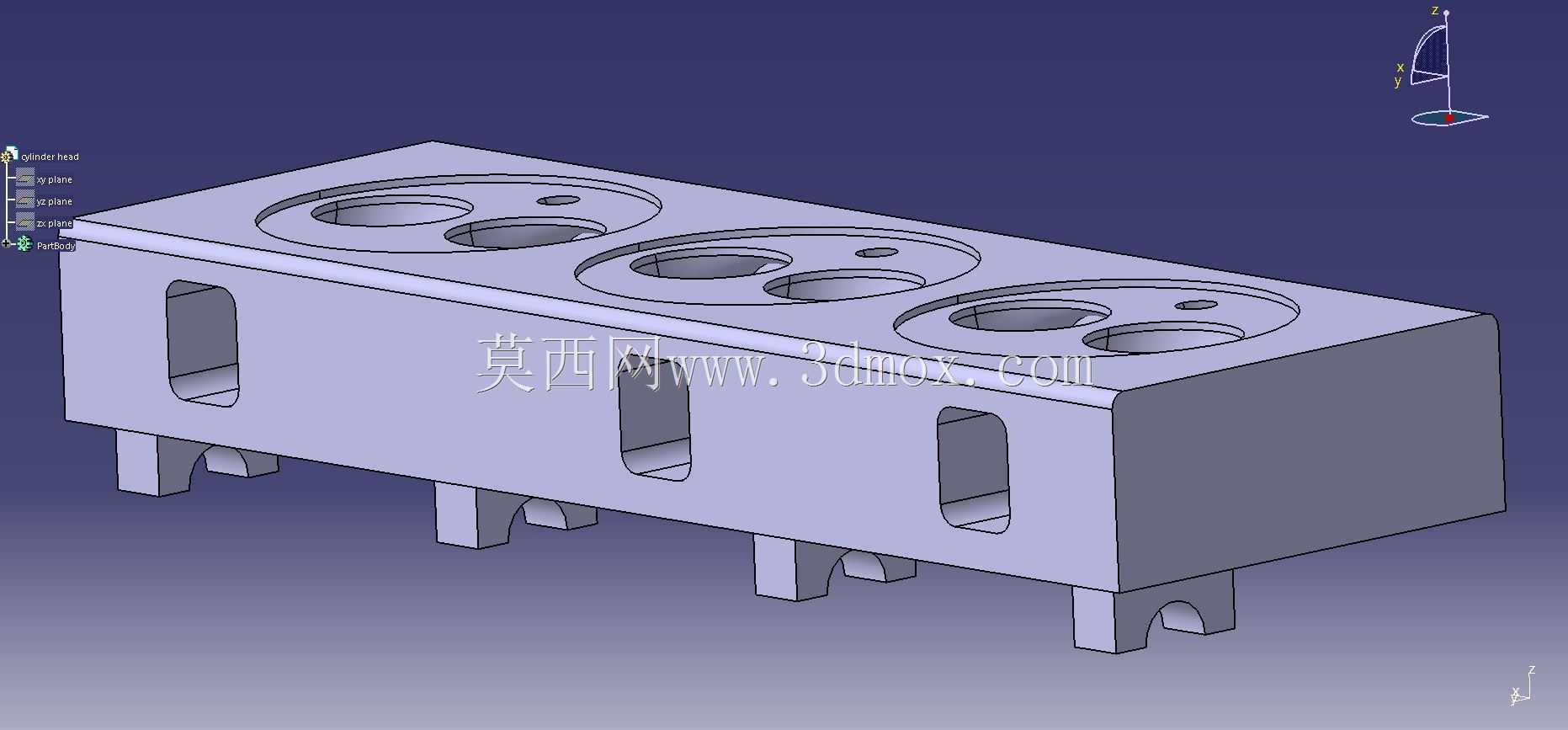

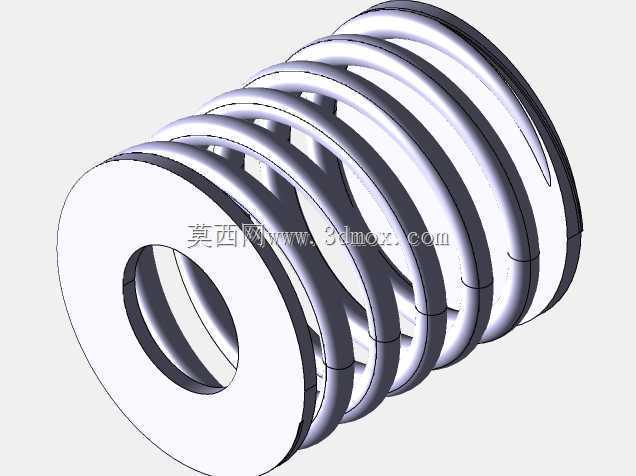

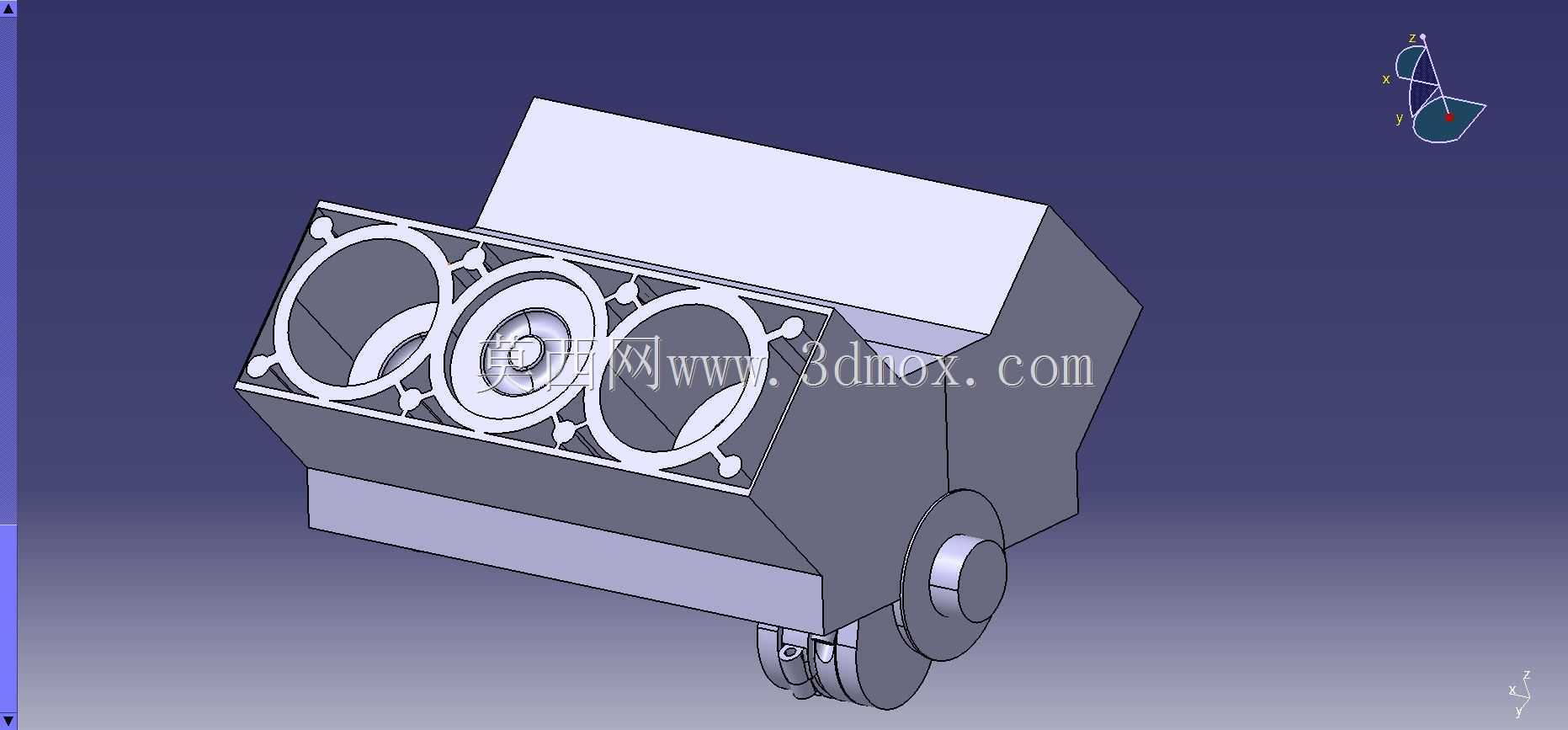

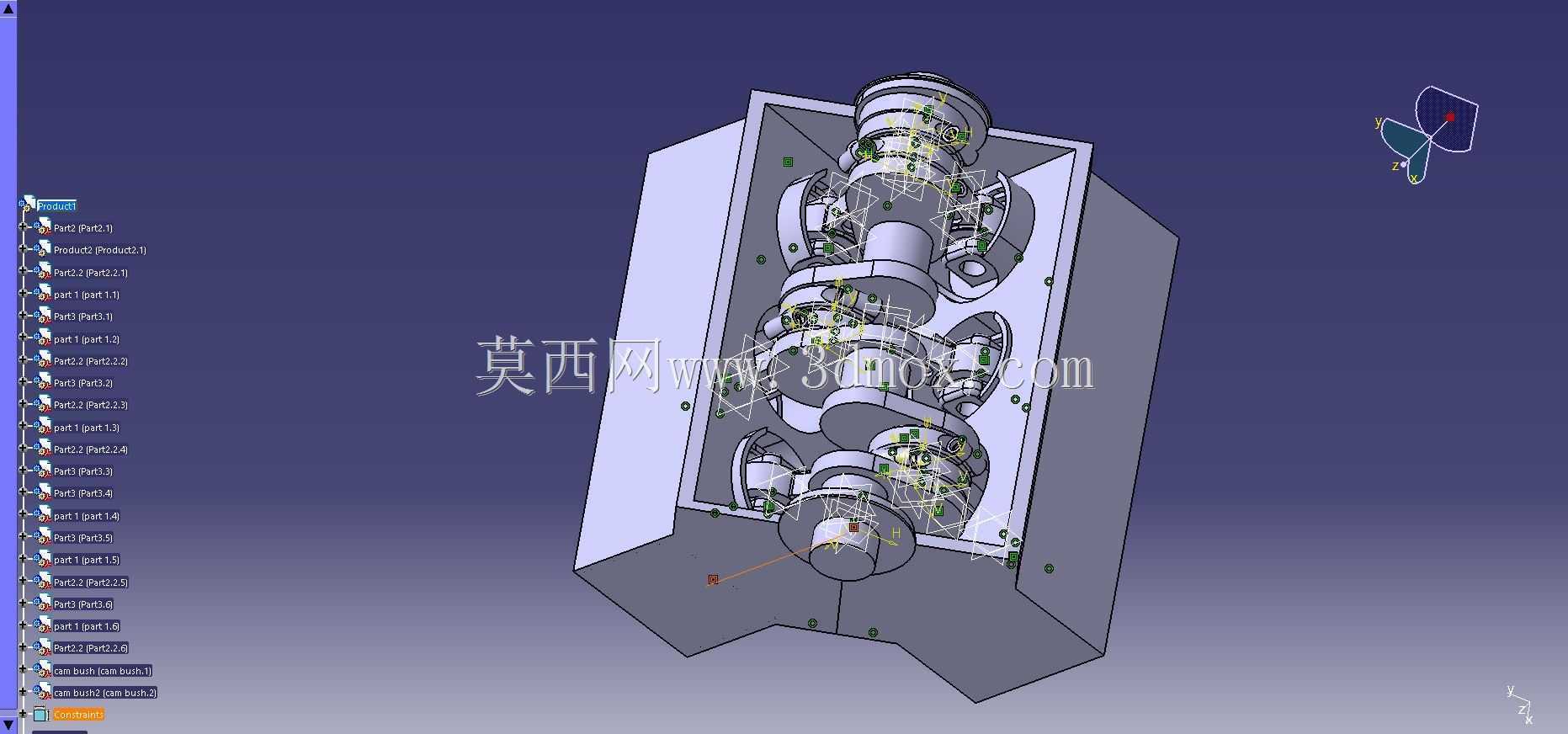

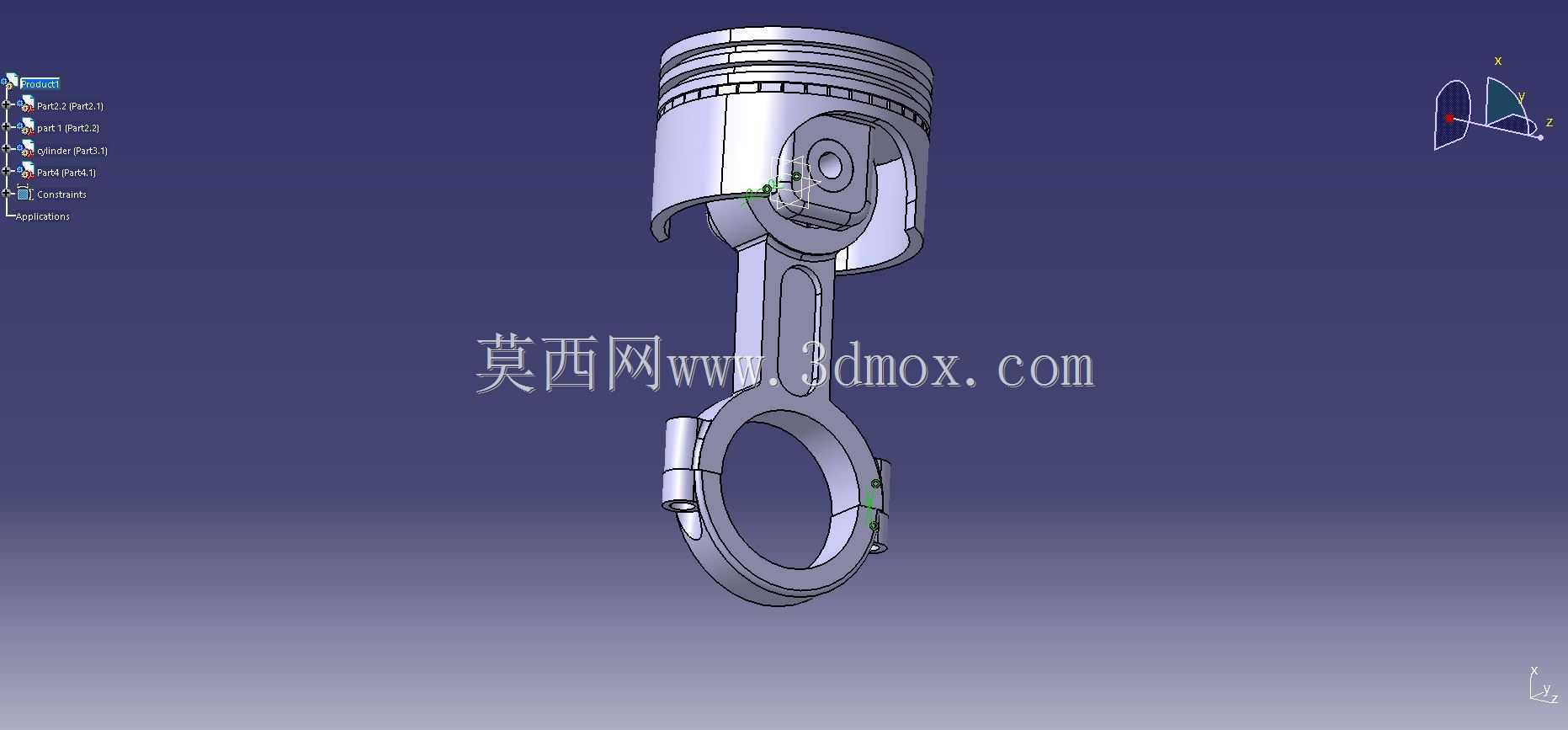

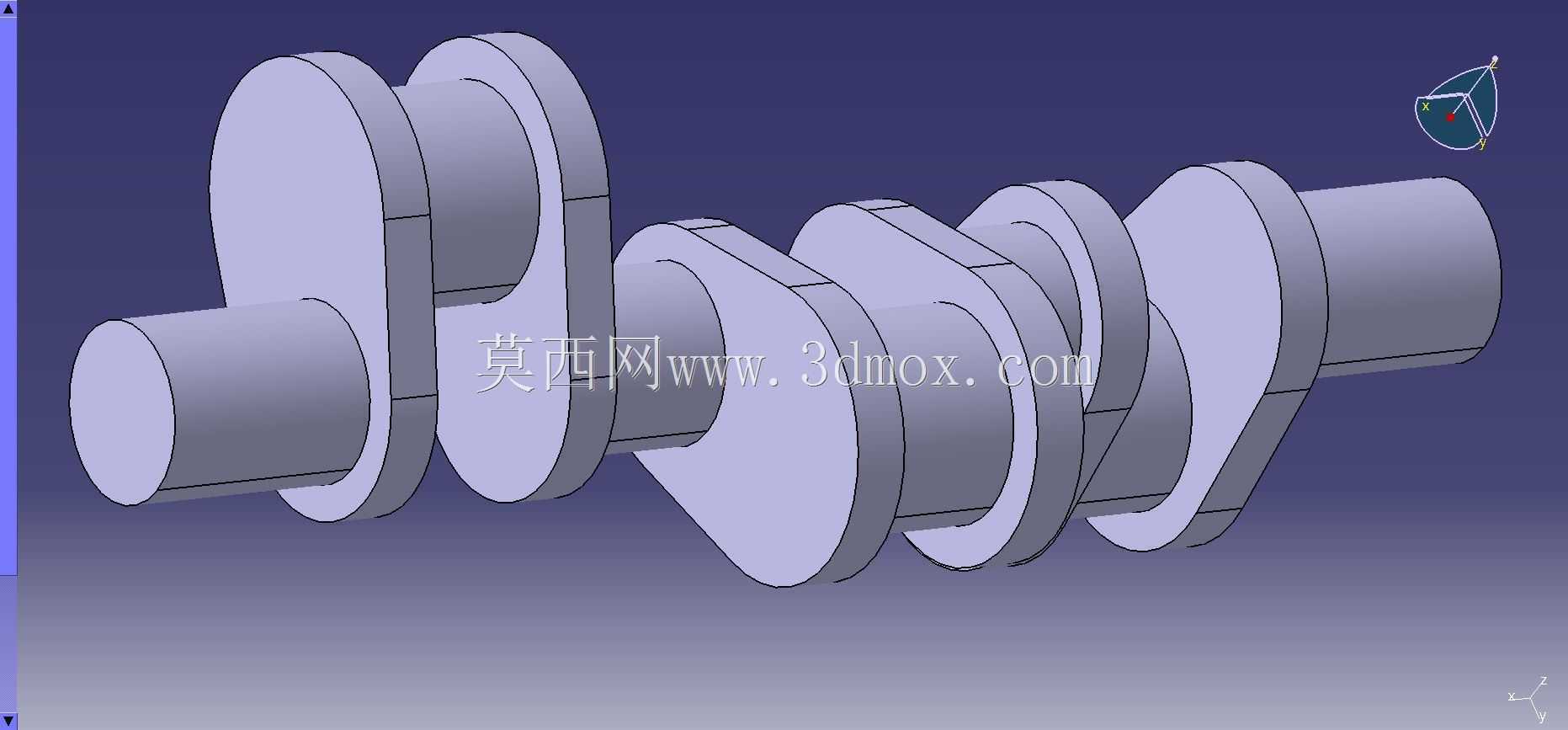

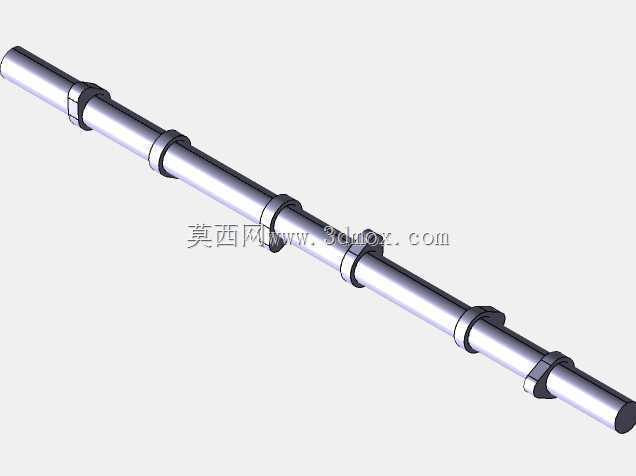

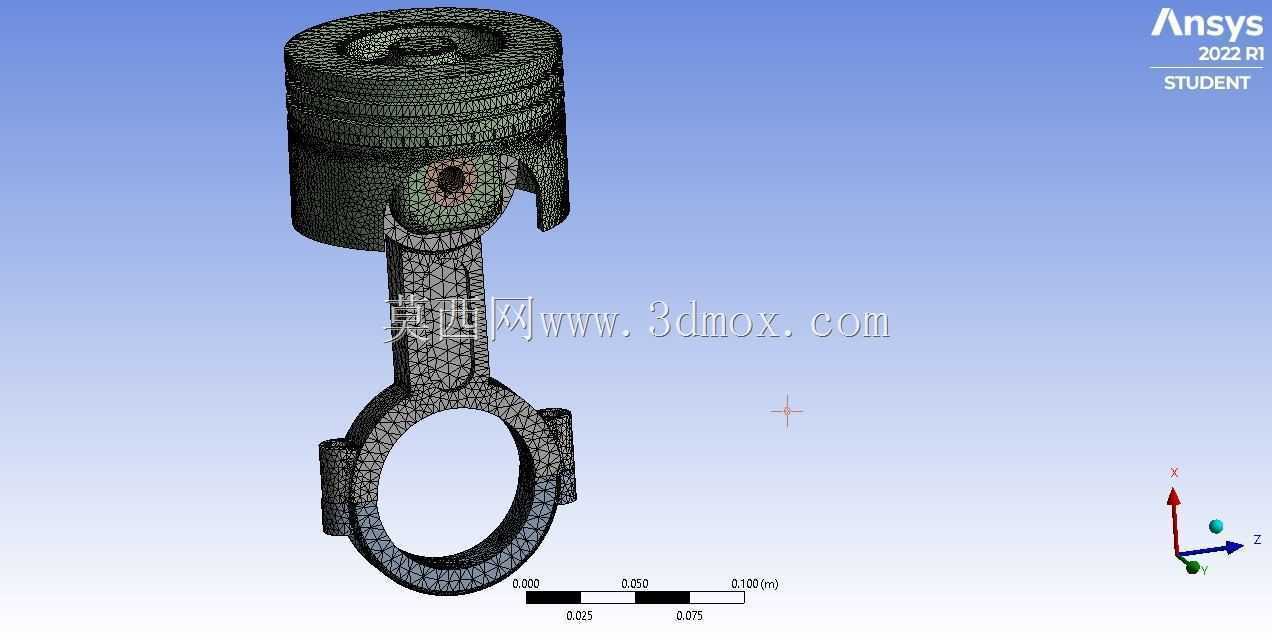

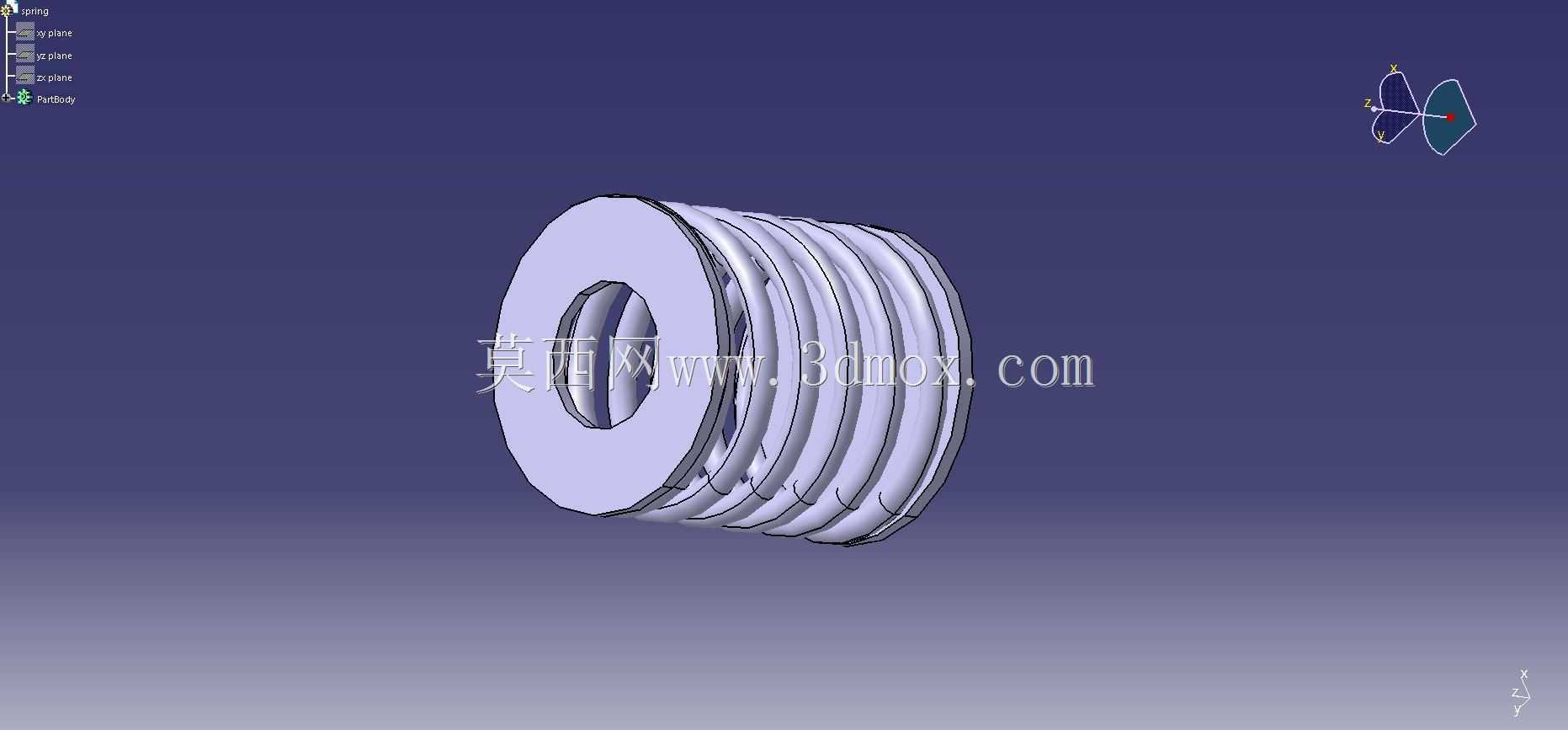

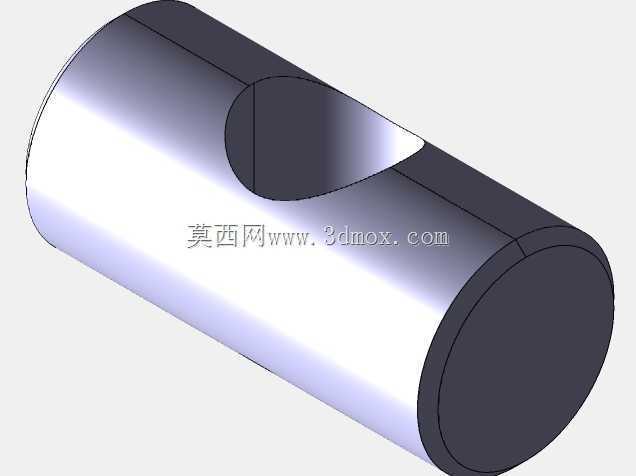

　　在部件结构设计上，整套模型完全按照真实发动机的装配层级搭建：最核心的下部基体为曲轴箱，内置支撑曲轴的多道主轴承座，曲轴采用六缸机典型的全支撑结构，每个曲柄销对应两侧气缸的连杆轴颈，连杆大头采用剖分式轴承盖结构，通过螺栓紧固在曲柄销上，连杆小头通过活塞销连接铝合金活塞，活塞外周布置三道活塞环，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室。上部的两列缸体分别集成了独立的冷却水套和润滑油道，缸盖部分布置了进排气门、气门弹簧、凸轮轴安装位，前端轮系预留了皮带轮、张紧轮的安装接口，后端预留了飞轮与变速箱连接的对接法兰，所有部件的配合边界都按照实际装配关系设置：活塞在气缸内的往复行程、连杆摆动的极限角度、曲轴旋转时所有运动部件的包络空间都经过校核，不存在静态装配干涉和动态运动碰撞的问题。

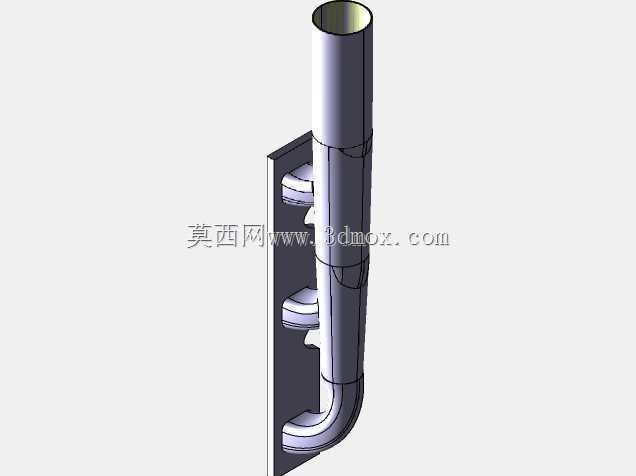

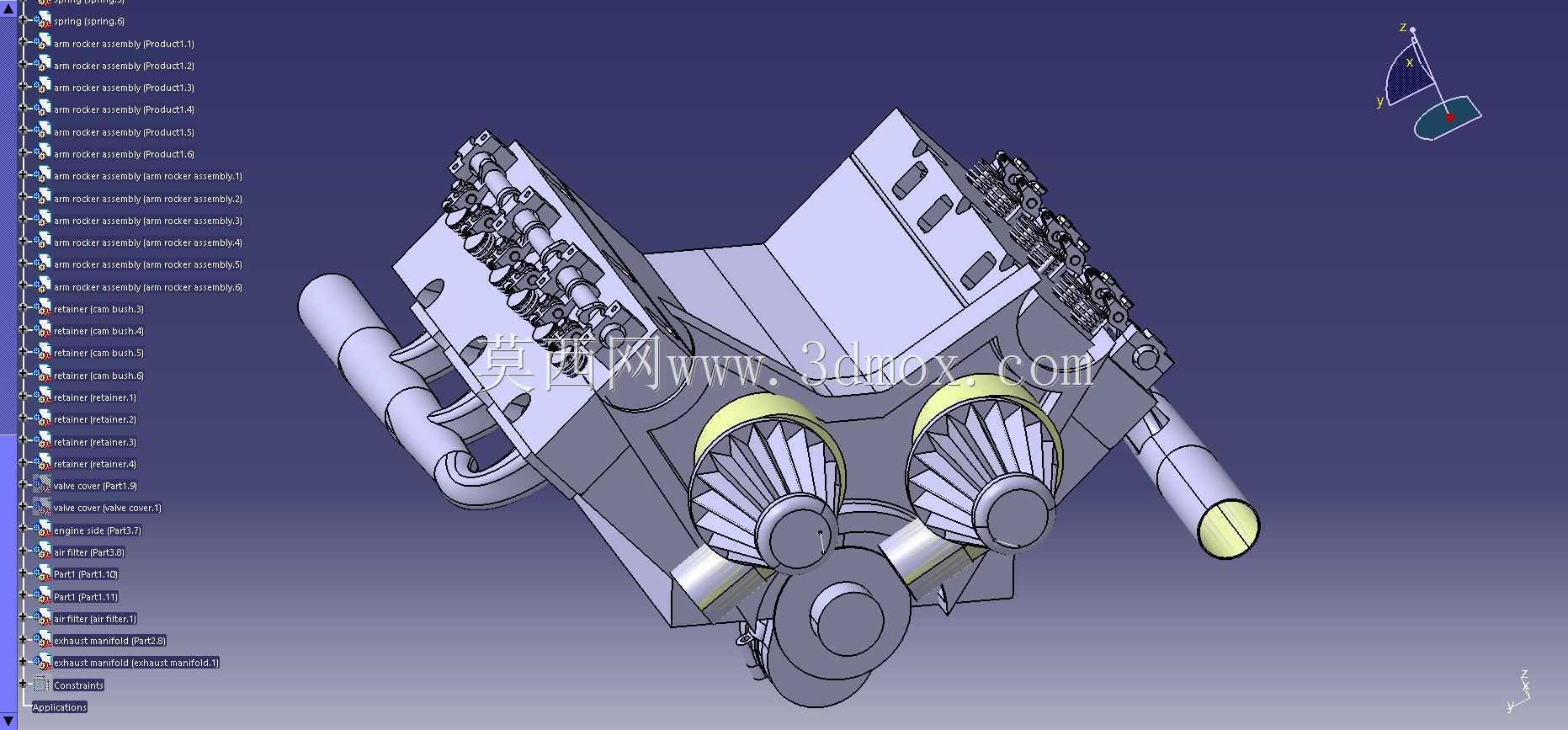

　　从安装边界和外形尺寸来看，这套V6总成的整体轮廓遵循量产V6机型的常规尺寸区间：整机长度方向沿曲轴轴向延伸，覆盖前端附件轮到后端飞轮的全部长度，宽度方向为两列缸体外侧的最大距离，高度方向从油底壳底部到缸盖上盖的顶部，所有外接接口的位置都符合整车动力舱的布置逻辑：进气歧管布置在V型夹角的中间区域，排气歧管分别布置在两列缸体的外侧，机油加注口、冷却液进出口、启动机安装位、发电机支架点位都预留了足够的操作空间，既能够满足整机在整车台架上的吊装固定需求，也能给周边的散热管路、线束、进排气系统留出装配余量。

　　建模过程采用自底向上的装配思路，先逐个完成活塞、连杆、曲轴、气门、缸体、缸盖等单个零件的结构建模，再按照实际发动机的装配顺序依次完成组件拼接：先将曲轴固定在曲轴箱主轴承座内，依次装入连杆活塞组件并调整对应气缸的相位，再扣合两侧缸盖、装配配气机构，最后加装外部附件，所有配合面的位置关系、螺栓孔的对位逻辑都和真实量产发动机保持一致，结构设计人员可以直接通过这套模型拆解V6发动机的工作逻辑，理清曲柄连杆机构、配气机构、润滑冷却系统之间的布局关系，也可以在此基础上修改缸径、行程、夹角参数，衍生出不同排量的V型发动机方案，为动力总成选型、整车布置校核、结构教学演示提供可靠的三维结构参考。
