RC航模发动机拆解结构三维数模

　　这套数模完整还原了一台小型RC航模用内燃机的全部拆解状态，覆盖缸体、散热头、曲轴箱、活塞连杆、进气喉管与安装法兰等核心零件，可直接用于航模动力选型、结构教学、装配干涉校验以及小型内燃机原理演示场景。

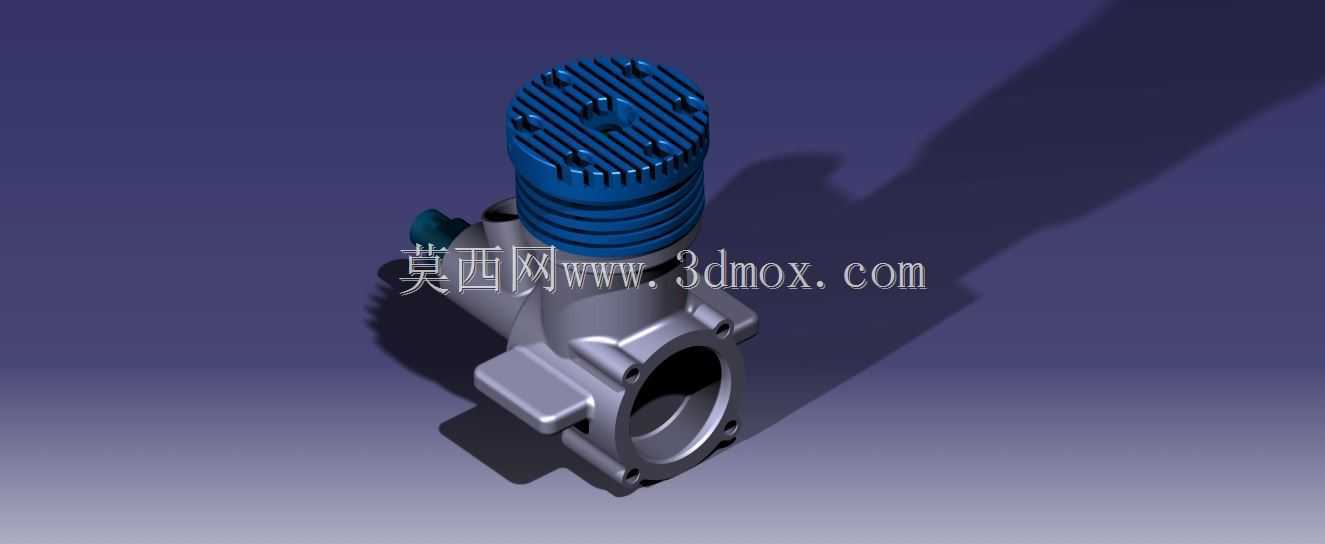

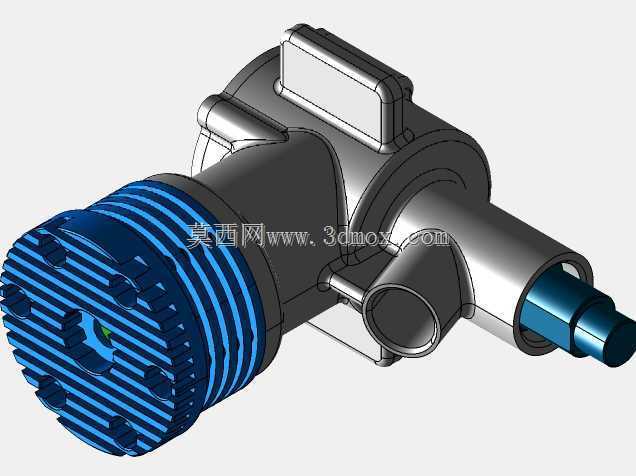

　　从实际装机边界来看，这类发动机主要适配1/8比例越野遥控车、固定翼航模以及小型船模，整机轴向长度控制在九十毫米区间，散热缸头外径约三十六毫米，曲轴箱侧部进气口预留标准化油器对接法兰，底部安装耳座开有四个对称通孔，孔距匹配主流RC车架引擎座的通用安装规格，装机时无需额外改制支架即可完成锁附。散热头顶部密集排布环形散热鳍片，鳍片沿缸头周向均匀延伸，单鳍片厚度控制在一点二毫米，相邻鳍片间隙留足三毫米通风通道，航模高速行进时迎面气流可顺着鳍片间隙快速带走燃烧室热量，避免长时长高转速运行出现缸温骤升、活塞胀卡的故障。

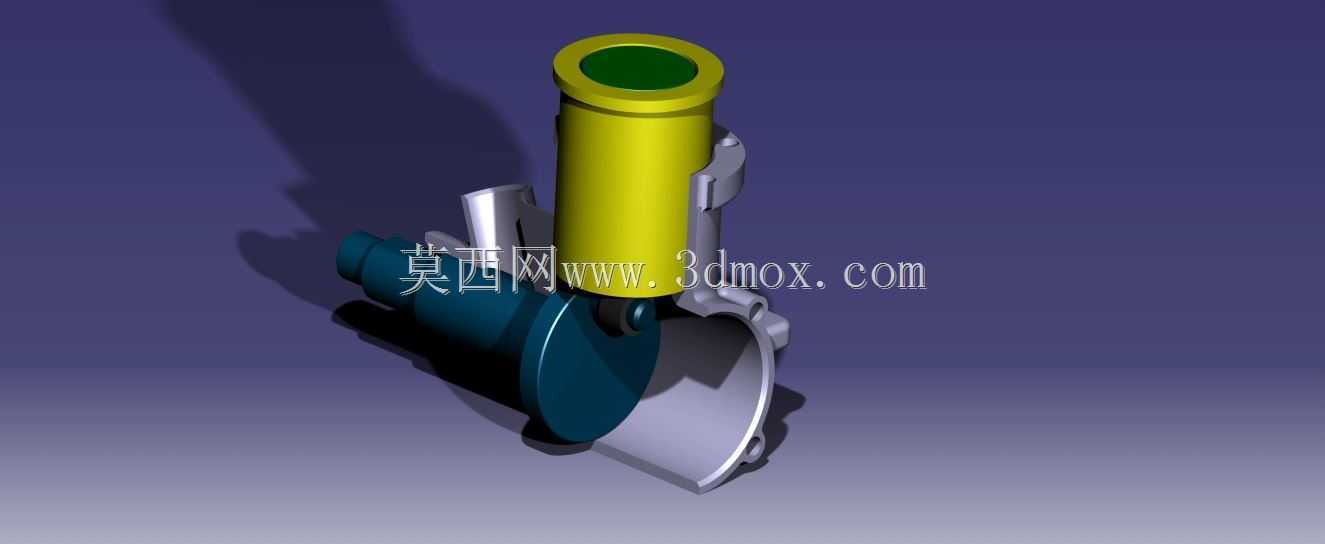

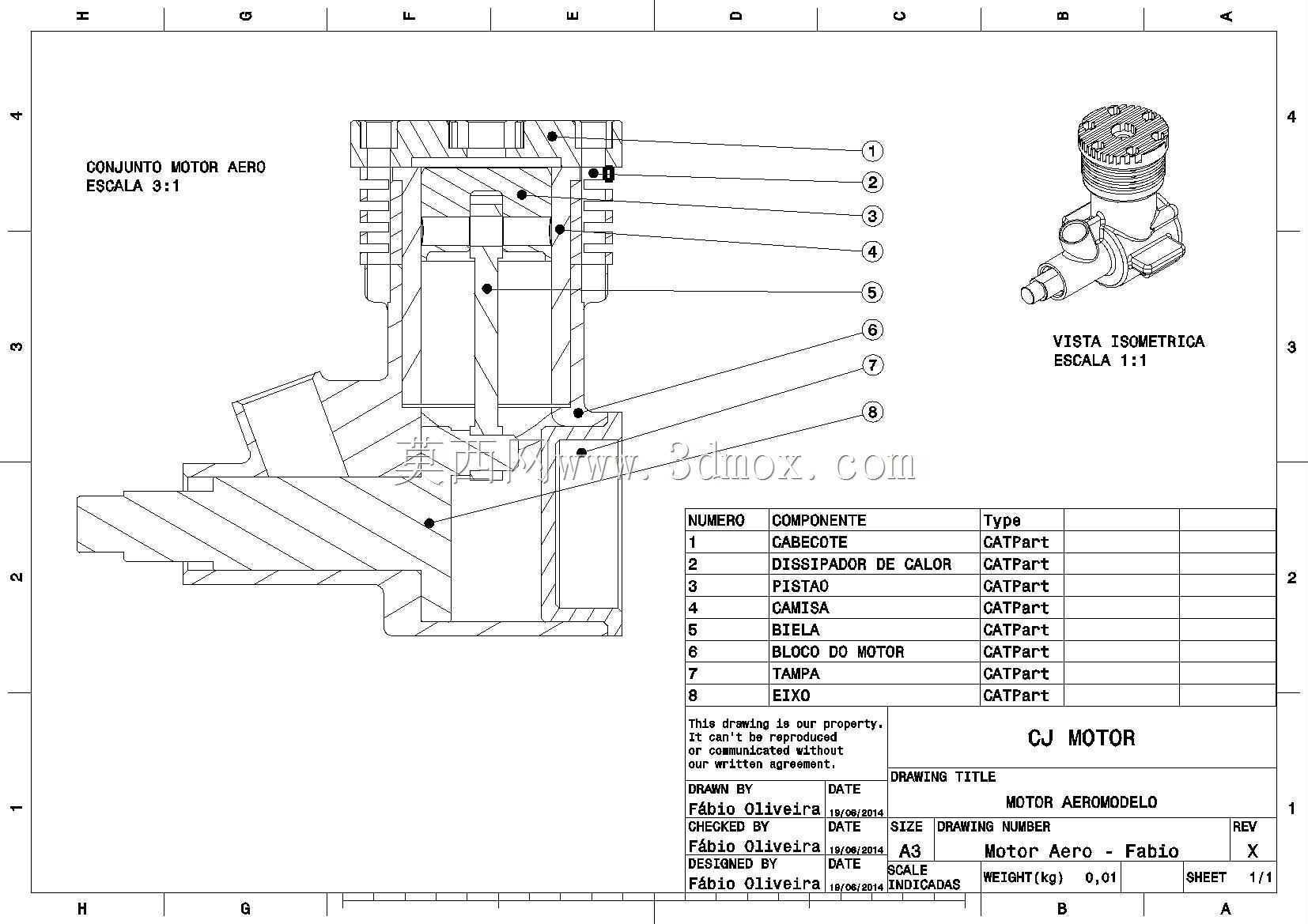

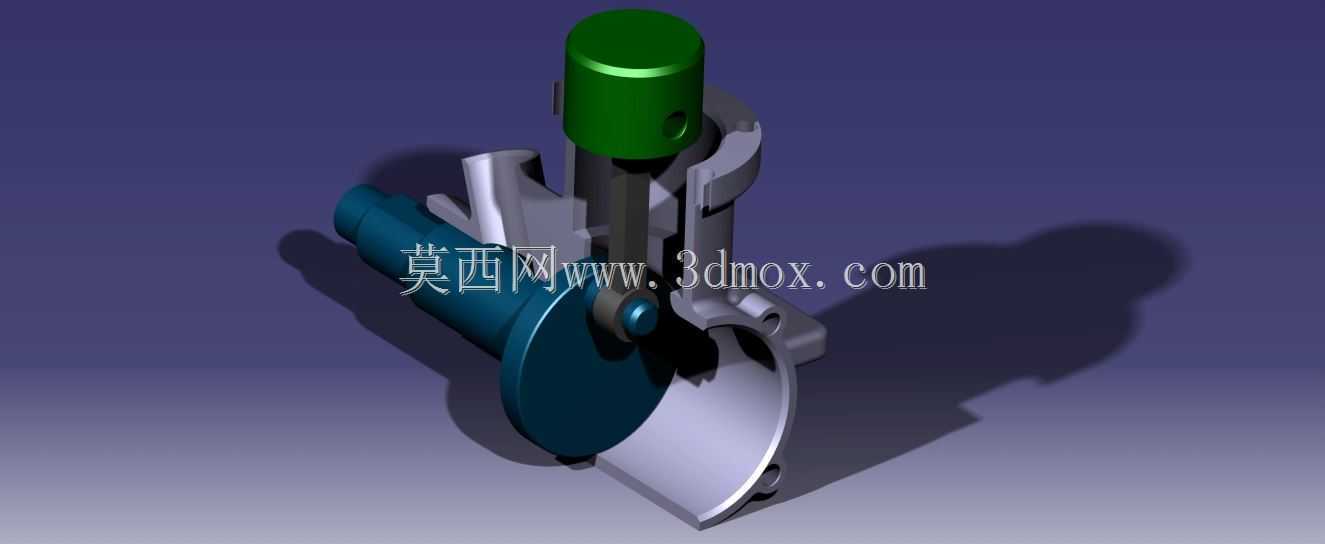

　　拆解结构的设计逻辑完全贴合小型两冲程内燃机的工作特性：缸套与曲轴箱采用分体止口定位，装配时止口配合间隙控制在0.02毫米以内，既保证缸套同轴度，又便于后期磨损后单独更换缸套；曲轴输出端从曲轴箱前侧轴承座穿出，轴承座内嵌双枚微型深沟球轴承，分别承担径向载荷与活塞往复运动产生的轴向冲击，连杆大头与曲轴曲柄销采用滚针衬垫减摩，小头通过活塞销与铝制活塞铰接，活塞环槽内嵌入单道铸铁活塞环，保证燃烧室压缩阶段的气密性。侧置进气口对应簧片阀安装位，油气从化油器进入后由簧片阀单向导入曲轴箱预压，再通过缸体侧壁扫气口送入燃烧室，整套扫气路径在数模中全部做了通腔还原，没有出现实体封堵的建模错误。

　　建模过程中所有配合面都保留了真实工程公差余量：安装法兰端面与曲轴轴线的垂直度公差设定为0.03毫米，散热鳍片根部做了R0.5毫米圆角过渡，避免压铸生产时出现应力集中裂损，曲轴箱两侧的加强筋沿载荷传递方向布置，从安装耳座一直延伸到主轴承座外围，既控制整机重量，又能抵消活塞爆发压力带来的箱体形变。数模里每个拆解零件都保留了独立装配约束，使用者可以直接在装配环境中模拟整机拆装顺序，查看内部气路、运动件的行程关系，也可以导出零件单独做轻量化改型，比如调整散热鳍片高度适配高海拔飞行场景，或是加长曲轴输出端匹配不同规格的离合器组件。对于航模改装从业者来说，这套数模还能用来核对改装件的匹配尺寸，比如替换增压缸头、改装后排气管路时，可直接在数模中测量对接法兰的孔径与止口深度，避免实物试装出现干涉；面向教学场景时，拆解后的爆炸视图可清晰展示两冲程发动机每一个零件的装配位置与运动关联，比平面原理图更直观呈现动力输出的完整逻辑。
