大众2.0TDI柴油发动机连杆总成

　　这套连杆总成是面向排量2.0L级柴油动力单元开发的核心运动件，适配大众2.0TDI这类乘用车柴油发动机的曲柄连杆机构，整套数模把杆身、大头轴承、小头衬套以及连杆螺栓全部按装配关系整合在一起，结构还原度足以支撑教学演示、结构校核与改装方案推演。

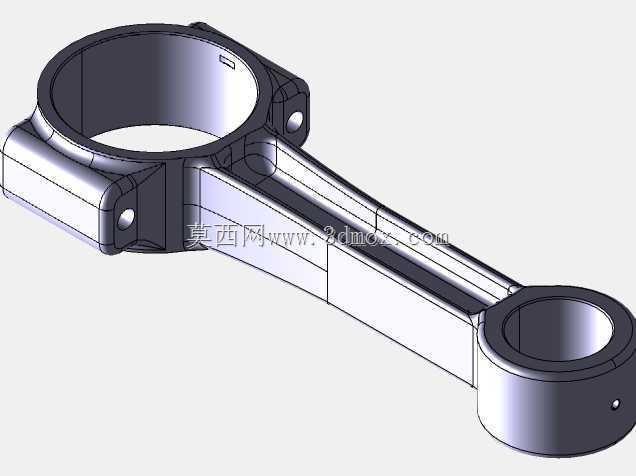

　　从实际装机场景来看，连杆在发动机里承担着把活塞往复直线运动转化为曲轴旋转运动的任务，工作全程要承受燃烧爆发压力带来的冲击载荷，以及高速往复运动产生的惯性力，所以杆身的受力路径设计是整个零件的核心。这套连杆采用柴油机常用的平切口大头结构，大头端环抱曲轴连杆轴颈，小头端通过活塞销与活塞相连，杆身截面做成工字形，这种截面形式在同等重量下能获得更高的抗弯和抗扭刚度，既可以控制往复运动质量、降低曲轴动平衡负担，又能避免高转速下杆身出现挠曲变形。

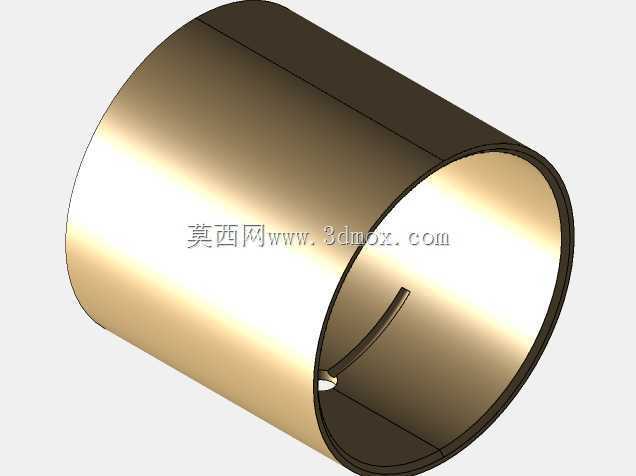

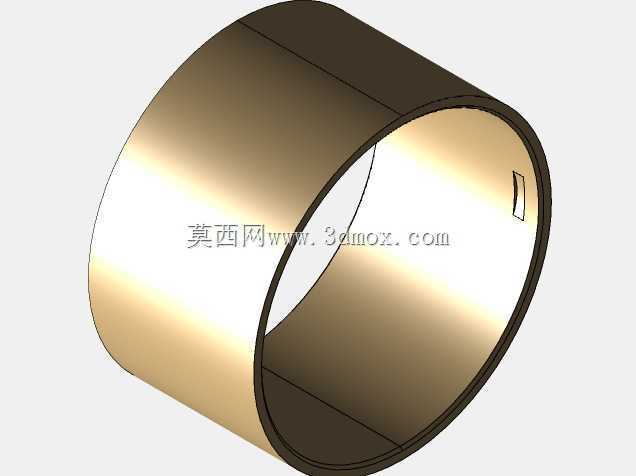

　　尺寸边界上，连杆中心距即大小头孔轴线之间的距离为218.6mm，这个长度直接决定了活塞在上止点和下止点的位置，和气缸体的高度、曲轴回转半径以及活塞压缩高度是严格匹配的，选型替换时中心距偏差会直接改变发动机压缩比，甚至出现活塞碰气门的故障。大头端配套的轴瓦尺寸对应58.4×32.5规格，轴瓦作为滑动轴承镶嵌在连杆大头盖和杆身的半圆座孔内，工作时靠曲轴旋转建立的油膜承载，表面的油槽和油孔要和曲轴油道对齐，保证压力润滑油能持续进入摩擦面。小头端压入的衬套规格为31×29.5，衬套内孔和活塞销形成配合，衬套上同样开设油孔，接收从活塞内腔飞溅来的润滑油，润滑活塞销与衬套的摩擦副。

　　连杆螺栓选用M8×29.5的高强度螺栓，这是连杆总成里可靠性要求极高的紧固件，大头盖和杆身采用配对加工，螺栓拧紧时要按照规定的扭矩加转角法工艺，保证轴瓦的过盈量和大头孔的圆度，一旦螺栓预紧力不足，高速运转下大头盖松脱会直接造成发动机捣缸的严重事故。数模里大小头端面的定位凸点、螺栓孔的沉台、杆身和大小头过渡处的圆角都做了完整还原，这些过渡圆角是应力集中管控的关键，加工过程中必须保证圆角粗糙度，避免疲劳裂纹从圆角位置萌生。

　　在发动机装配流程里，连杆需要先和活塞组装成活塞连杆组，从气缸体上方把小头端连带活塞捅入气缸，再从曲轴箱侧把大头盖扣合在连杆轴颈上，按对角顺序拧紧螺栓。这套数模把所有配合件的装配关系都表达清楚，既可以作为柴油机课程里曲柄连杆机构的教学演示模型，也能帮助结构设计者理解连杆的载荷传递逻辑、各配合尺寸的设计约束，以及运动件在有限气缸空间内的布局边界，为同类小排量高速柴油机的连杆选型、逆向设计或者性能改装提供完整的结构参考。
