直列四缸往复活塞内燃机结构总成

项目分类:发动机 发布时间:2024-10-08 ID:779226
  • 直列四缸往复活塞内燃机结构总成
  • 直列四缸往复活塞内燃机结构总成
  • 直列四缸往复活塞内燃机结构总成
  • 直列四缸往复活塞内燃机结构总成
  • 直列四缸往复活塞内燃机结构总成
  • 直列四缸往复活塞内燃机结构总成
  • 直列四缸往复活塞内燃机结构总成

  这套直列四缸往复活塞动力总成,面向小排量内燃动力教学演示、动力总成结构拆解训练、机械原理课程实训以及前置前驱乘用车动力舱前期布局校核场景搭建。整机采用直列四缸并排布置形式,四个气缸沿缸体长度方向等距排列,活塞在各自气缸套内沿缸孔轴线做高速往复直线运动,通过曲柄连杆机构将活塞的直线往复动能转化为曲轴的旋转扭矩输出,完整还原了传统奥托循环内燃机核心运动链路的装配关系与运动逻辑。

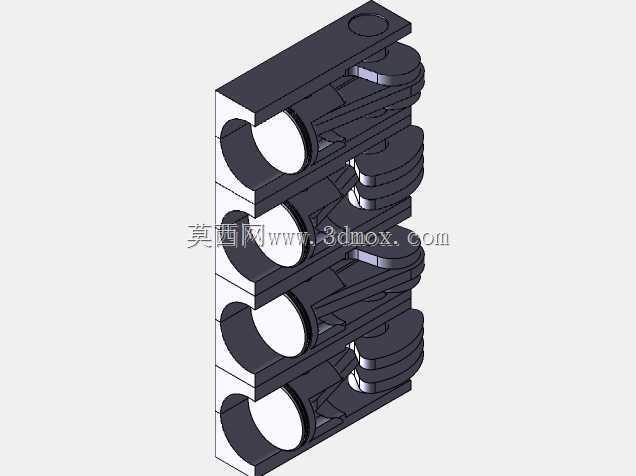

  从实际工程用途来看,该总成可作为职业院校机械专业讲解曲柄连杆运动规律、内燃机做功冲程时序、活塞配气相位匹配的具象演示载体,也能为整车总布置工程师提供动力总成外轮廓占位参考,在新车动力舱硬点校核阶段,快速确认发动机本体与周边悬置支架、进气歧管、排气歧管、冷却水管路的预留间隙,避免后续详细设计阶段出现运动干涉。模型完整保留了缸体、活塞、连杆、曲轴、缸盖侧所有核心配合部件的相对位置,剖切式的展示视角可以直接观察到四个活塞处于不同行程位置的错落状态,对应四缸机1-3-4-2的做功点火顺序,直观呈现曲轴转角与活塞上下止点的对应关系。

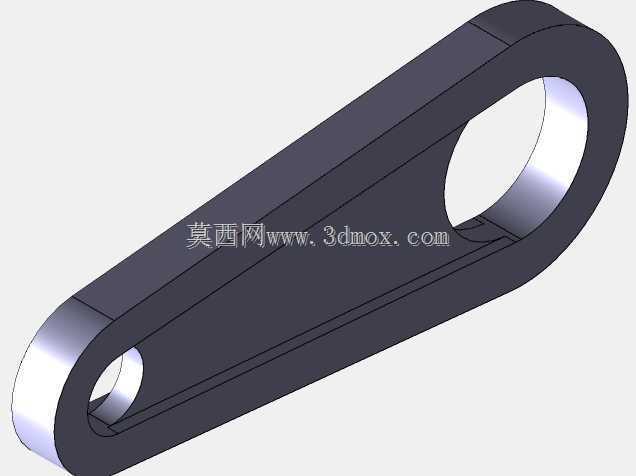

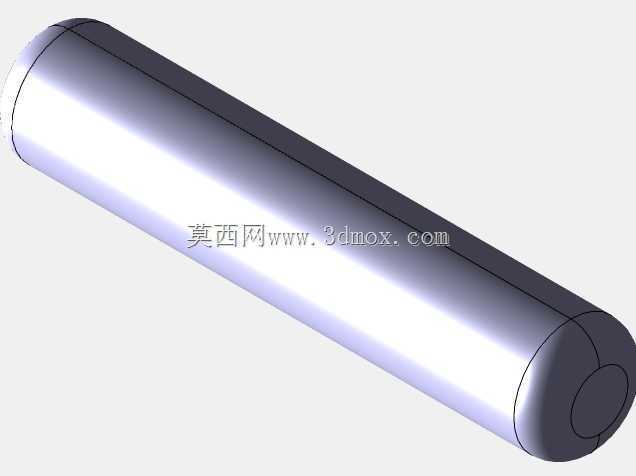

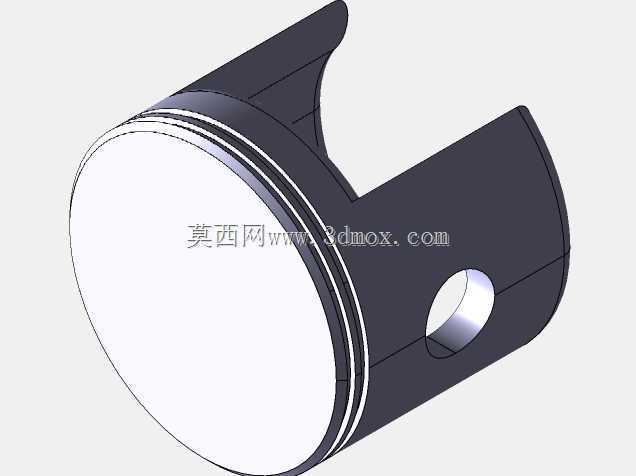

  结构设计层面,整机缸体采用集成式龙门框架布局,侧壁预留有均匀分布的加强筋结构,既保证缸体整体刚性,抑制曲轴高速运转时的缸体振动变形,也合理控制了整机自重。四个活塞头部预留了环槽安装位,可对应装配气环与油环,保证气缸燃烧室的密封性能,活塞销座与连杆小头通过活塞销铰接,连杆大头采用剖分式轴承盖结构抱紧曲轴连杆轴颈,曲轴的四个连杆轴颈按照做功间隔角错开布置,保证运转过程中扭矩输出平顺,抵消大部分二阶往复惯性力。外形尺寸方面,整机沿气缸排列方向的总长度适配常规1.0-1.6L排量小缸径四缸机的边界范围,缸体宽度方向预留了曲轴回转的全部空间,高度方向从油底壳安装面到缸盖顶面的尺寸符合主流横置乘用车动力舱的垂向安装限值,安装边界上缸体两侧预设的悬置安装点位坐标与常规乘用车副车架悬置硬点匹配,安装时无需额外改动周边车架结构,曲轴输出端的法兰接口尺寸可直接对接手动变速器或CVT变速器的输入轴,外围附件安装面预留了发电机、起动机、水泵的固定螺孔位置,覆盖整机外围附件的装配需求。

  建模过程中所有运动部件的配合间隙都按照实际工程公差逻辑设置,活塞与缸壁之间预留了合理的热膨胀间隙,连杆大头与曲轴轴颈之间保留了轴瓦安装空间,曲轴两端的主轴颈与缸体主轴承座同轴度对齐,既可以在三维环境中直接做运动仿真,模拟曲轴连续旋转时四个活塞的往复运动轨迹,校验连杆在运动过程中是否会与缸体下部发生磕碰,也可以导出工程图纸用于金工实训的零部件加工参考,帮助初学者理解内燃机核心部件的装配逻辑与受力传递路径。
